Відбивач струму

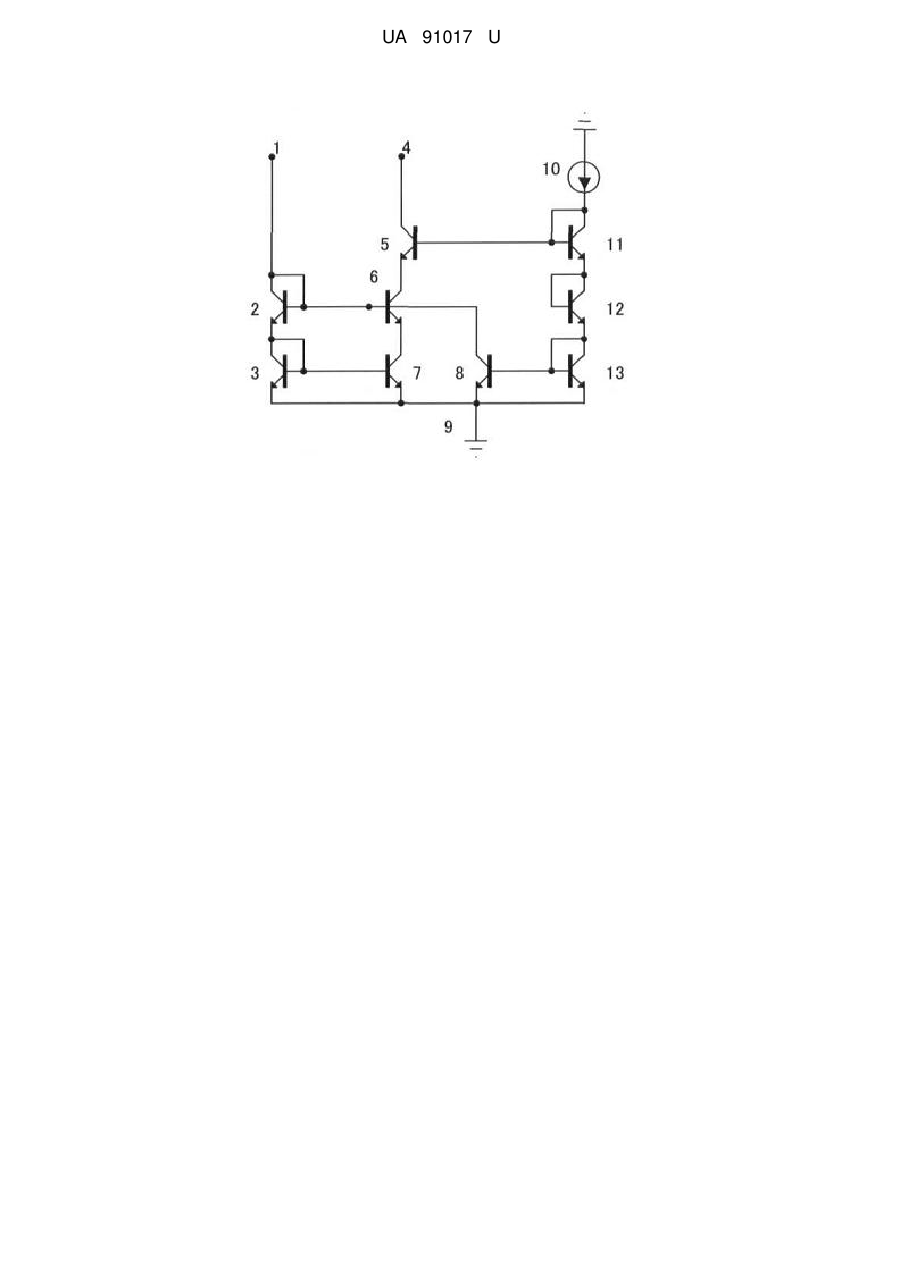

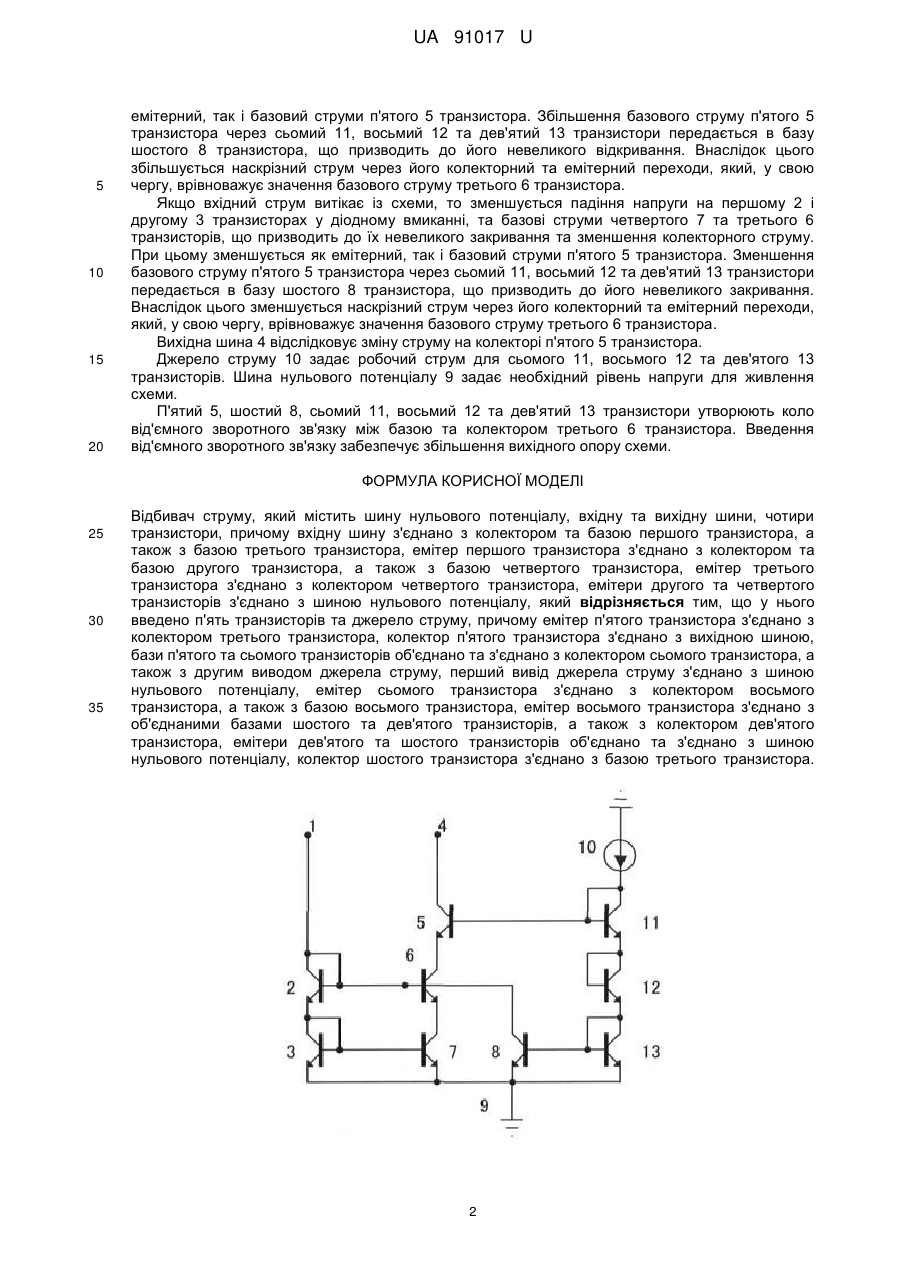

Реферат: UA 91017 U UA 91017 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до аналогової техніки і може бути використана в двотактних підсилювальних схемах. Відомий відбивач струму Уілсона (Wilson, G. R. (December 1968), "А Monolithic Junction FETn-p-n Operational Amplifier", IEEE J. Solid State Circuits SC-3 (4): 341-348, doi:10.1109/JSSC.1968.1049922), який містить три транзистори, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з колектором першого транзистора, а також з базою третього транзистора, емітери першого та другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази першого та другого транзисторів об'єднано та з'єднано з колектором другого транзистора, а також з емітером третього транзистора, колектор третього транзистора з'єднано з вихідною шиною. Недоліком аналога є високий вхідний опір. За прототип вибрано відбивач струму (U.S. Patent, noise immune current mirror, Mark W. Gose et al; Fig IE; Patent Number 4,866,399; Data of Patent Sep. 12, 1989), який містить шину нульового потенціалу, вхідну та вихідну шини, чотири транзистори, причому вхідну шину з'єднано з колектором та базою першого транзистора, а також з базою третього транзистора, емітер першого транзистора з'єднано з колектором та базою другого транзистора, а також з базою четвертого транзистора, емітер третього транзистора з'єднано з колектором четвертого транзистора, емітери другого та четвертого транзисторів з'єднано з шиною нульового потенціалу, колектор другого транзистора з'єднано з вихідною шиною. Недоліком прототипу є низький вихідний опір, що обмежує галузь використання пристрою. В основу корисної моделі поставлено задачу створення відбивача струму, в якому за рахунок введення нових елементів та зв'язків між ними, за умови, що генератор вхідного сигналу має обмежений опір, підвищується вихідний опір, це розширює галузь використання корисної моделі у різноманітних пристроях імпульсної та обчислювальної техніки, автоматики тощо. Поставлена задача вирішується тим, що у відбивач струму, який містить шину нульового потенціалу, вхідну та вихідну шини, чотири транзистори, причому вхідну шину з'єднано з колектором та базою першого транзистора, а також з базою третього транзистора, емітер першого транзистора з'єднано з колектором та базою другого транзистора, а також з базою четвертого транзистора, емітер третього транзистора з'єднано з колектором четвертого транзистора, емітери другого та четвертого транзисторів з'єднано з шиною нульового потенціалу, введено п'ять транзисторів та джерело струму, причому емітер п'ятого транзистора з'єднано з колектором третього транзистора, колектор п'ятого транзистора з'єднано з вихідною шиною, бази п'ятого та сьомого транзисторів об'єднано та з'єднано з колектором сьомого транзистора, а також з другим виводом джерела струму, перший вивід джерела струму з'єднано з шиною нульового потенціалу, емітер сьомого транзистора з'єднано з колектором восьмого транзистора, а також з базою восьмого транзистора, емітер восьмого транзистора з'єднано з об'єднаними базами шостого та дев'ятого транзисторів, а також з колектором дев'ятого транзистора, емітери дев'ятого та шостого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, колектор шостого транзистора з'єднано з базою третього транзистора. На кресленні представлено схему відбивача струму. Пристрій містить вхідну шину 1, вихідну шину 4, джерело струму 10, шину нульового потенціалу 9 та дев'ять транзисторів, причому вхідну шину 1 з'єднано з колектором та базою першого 2 транзистора, а також з базою третього 6 транзистора, емітер першого 2 транзистора з'єднано з колектором та базою другого 3 транзистора, а також з базою четвертого 7 транзистора, емітер третього 6 транзистора з'єднано з колектором четвертого 7 транзистора, емітери другого 3 та четвертого 7 транзисторів з'єднано з шиною нульового потенціалу 9, емітер п'ятого 5 транзистора з'єднано з колектором третього 6 транзистора, колектор п'ятого 5 транзистора з'єднано з вихідною шиною 4, бази п'ятого 5 та сьомого 11 транзисторів об'єднано та з'єднано з колектором сьомого 11 транзистора, а також з другим виводом джерела струму 10, перший вивід джерела струму 10 з'єднано з шиною нульового потенціалу 9, емітер сьомого 11 транзистора з'єднано з колектором восьмого 12 транзистора, а також з базою восьмого 12 транзистора, емітер восьмого 12 транзистора з'єднано з об'єднаними базами шостого 8 та дев'ятого 13 транзисторів, а також з колектором дев'ятого 13 транзистора, емітери дев'ятого 13 та шостого 8 транзисторів об'єднано та з'єднано з шиною нульового потенціалу 9, колектор шостого 8 транзистора з'єднано з базою третього 6 транзистора. Пристрій працює таким чином. Вхідний сигнал у вигляді струму надходить на вхідну шину 1. Якщо вхідний струм втікає у схему, то збільшується падіння напруги на першому 2 і другому 3 транзисторах у діодному вмиканні, та базові струми четвертого 7 та третього 6 транзисторів, що призводить до їх невеликого відкривання та збільшення колекторного струму. При цьому збільшується як 1 UA 91017 U 5 10 15 20 емітерний, так і базовий струми п'ятого 5 транзистора. Збільшення базового струму п'ятого 5 транзистора через сьомий 11, восьмий 12 та дев'ятий 13 транзистори передається в базу шостого 8 транзистора, що призводить до його невеликого відкривання. Внаслідок цього збільшується наскрізний струм через його колекторний та емітерний переходи, який, у свою чергу, врівноважує значення базового струму третього 6 транзистора. Якщо вхідний струм витікає із схеми, то зменшується падіння напруги на першому 2 і другому 3 транзисторах у діодному вмиканні, та базові струми четвертого 7 та третього 6 транзисторів, що призводить до їх невеликого закривання та зменшення колекторного струму. При цьому зменшується як емітерний, так і базовий струми п'ятого 5 транзистора. Зменшення базового струму п'ятого 5 транзистора через сьомий 11, восьмий 12 та дев'ятий 13 транзистори передається в базу шостого 8 транзистора, що призводить до його невеликого закривання. Внаслідок цього зменшується наскрізний струм через його колекторний та емітерний переходи, який, у свою чергу, врівноважує значення базового струму третього 6 транзистора. Вихідна шина 4 відслідковує зміну струму на колекторі п'ятого 5 транзистора. Джерело струму 10 задає робочий струм для сьомого 11, восьмого 12 та дев'ятого 13 транзисторів. Шина нульового потенціалу 9 задає необхідний рівень напруги для живлення схеми. П'ятий 5, шостий 8, сьомий 11, восьмий 12 та дев'ятий 13 транзистори утворюють коло від'ємного зворотного зв'язку між базою та колектором третього 6 транзистора. Введення від'ємного зворотного зв'язку забезпечує збільшення вихідного опору схеми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Відбивач струму, який містить шину нульового потенціалу, вхідну та вихідну шини, чотири транзистори, причому вхідну шину з'єднано з колектором та базою першого транзистора, а також з базою третього транзистора, емітер першого транзистора з'єднано з колектором та базою другого транзистора, а також з базою четвертого транзистора, емітер третього транзистора з'єднано з колектором четвертого транзистора, емітери другого та четвертого транзисторів з'єднано з шиною нульового потенціалу, який відрізняється тим, що у нього введено п'ять транзисторів та джерело струму, причому емітер п'ятого транзистора з'єднано з колектором третього транзистора, колектор п'ятого транзистора з'єднано з вихідною шиною, бази п'ятого та сьомого транзисторів об'єднано та з'єднано з колектором сьомого транзистора, а також з другим виводом джерела струму, перший вивід джерела струму з'єднано з шиною нульового потенціалу, емітер сьомого транзистора з'єднано з колектором восьмого транзистора, а також з базою восьмого транзистора, емітер восьмого транзистора з'єднано з об'єднаними базами шостого та дев'ятого транзисторів, а також з колектором дев'ятого транзистора, емітери дев'ятого та шостого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, колектор шостого транзистора з'єднано з базою третього транзистора. 2 UA 91017 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
