Пристрій для опори рушниці

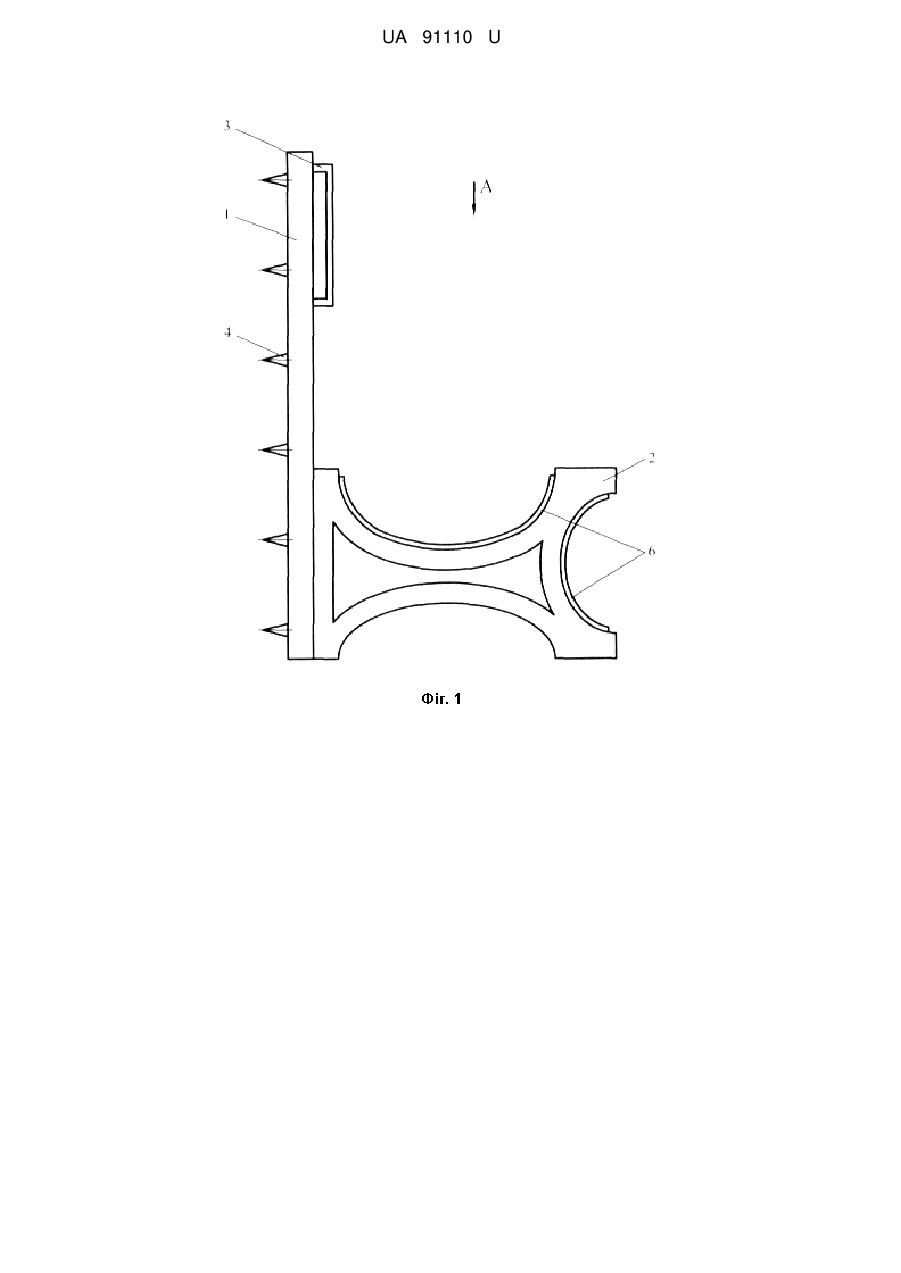

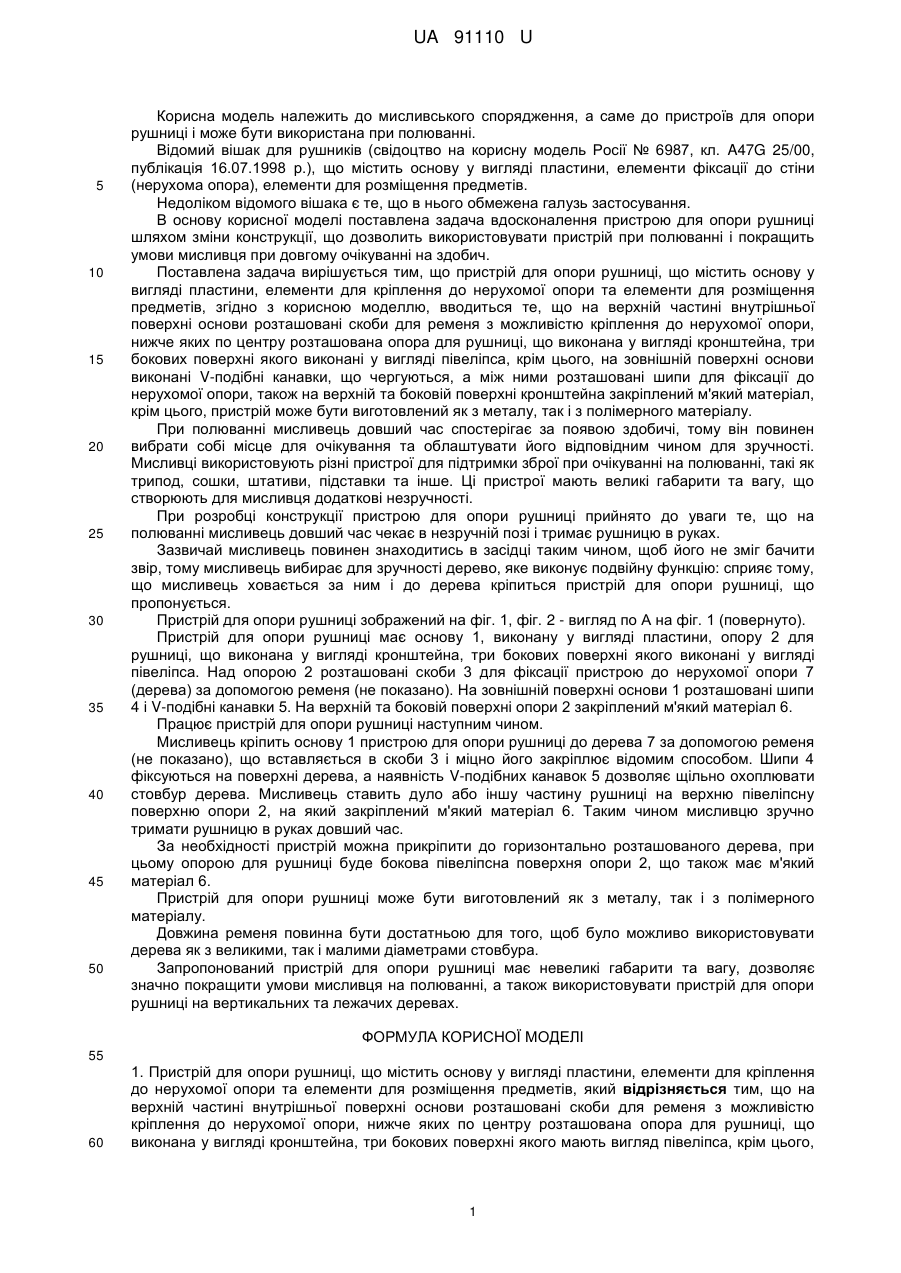

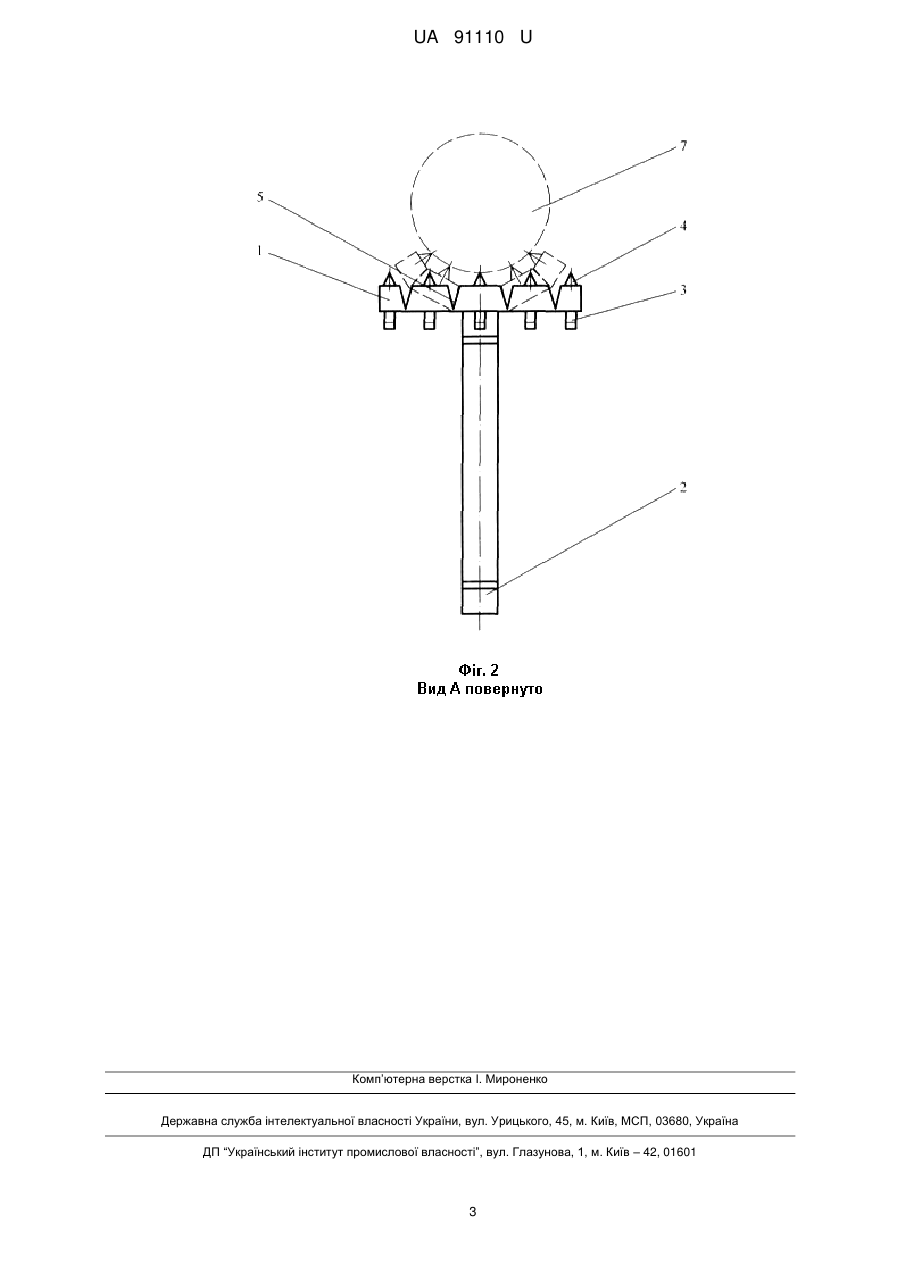

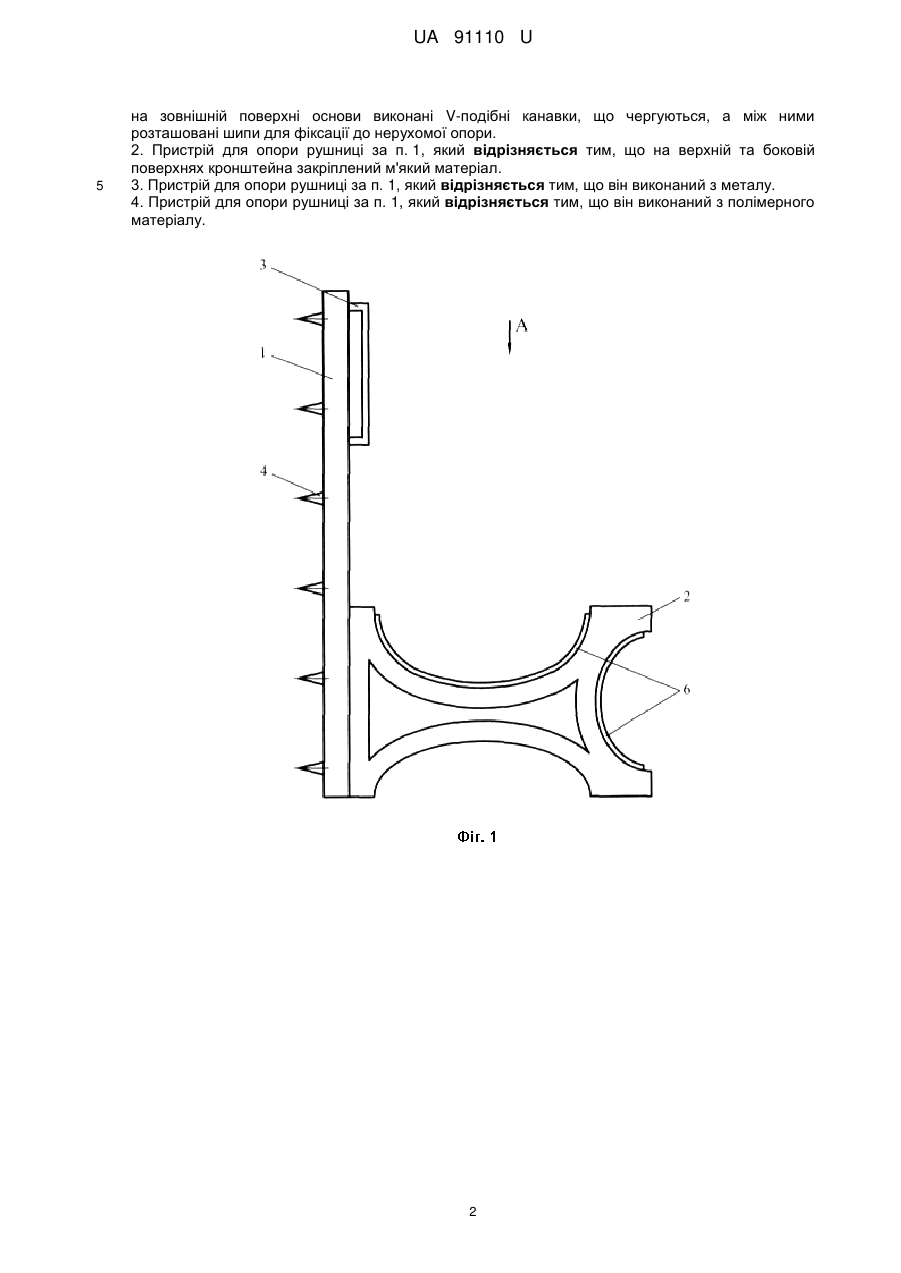

Реферат: UA 91110 U UA 91110 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до мисливського спорядження, а саме до пристроїв для опори рушниці і може бути використана при полюванні. Відомий вішак для рушників (свідоцтво на корисну модель Росії № 6987, кл. A47G 25/00, публікація 16.07.1998 р.), що містить основу у вигляді пластини, елементи фіксації до стіни (нерухома опора), елементи для розміщення предметів. Недоліком відомого вішака є те, що в нього обмежена галузь застосування. В основу корисної моделі поставлена задача вдосконалення пристрою для опори рушниці шляхом зміни конструкції, що дозволить використовувати пристрій при полюванні і покращить умови мисливця при довгому очікуванні на здобич. Поставлена задача вирішується тим, що пристрій для опори рушниці, що містить основу у вигляді пластини, елементи для кріплення до нерухомої опори та елементи для розміщення предметів, згідно з корисною моделлю, вводиться те, що на верхній частині внутрішньої поверхні основи розташовані скоби для ременя з можливістю кріплення до нерухомої опори, нижче яких по центру розташована опора для рушниці, що виконана у вигляді кронштейна, три бокових поверхні якого виконані у вигляді півеліпса, крім цього, на зовнішній поверхні основи виконані V-подібні канавки, що чергуються, а між ними розташовані шипи для фіксації до нерухомої опори, також на верхній та боковій поверхні кронштейна закріплений м'який матеріал, крім цього, пристрій може бути виготовлений як з металу, так і з полімерного матеріалу. При полюванні мисливець довший час спостерігає за появою здобичі, тому він повинен вибрати собі місце для очікування та облаштувати його відповідним чином для зручності. Мисливці використовують різні пристрої для підтримки зброї при очікуванні на полюванні, такі як трипод, сошки, штативи, підставки та інше. Ці пристрої мають великі габарити та вагу, що створюють для мисливця додаткові незручності. При розробці конструкції пристрою для опори рушниці прийнято до уваги те, що на полюванні мисливець довший час чекає в незручній позі і тримає рушницю в руках. Зазвичай мисливець повинен знаходитись в засідці таким чином, щоб його не зміг бачити звір, тому мисливець вибирає для зручності дерево, яке виконує подвійну функцію: сприяє тому, що мисливець ховається за ним і до дерева кріпиться пристрій для опори рушниці, що пропонується. Пристрій для опори рушниці зображений на фіг. 1, фіг. 2 - вигляд по А на фіг. 1 (повернуто). Пристрій для опори рушниці має основу 1, виконану у вигляді пластини, опору 2 для рушниці, що виконана у вигляді кронштейна, три бокових поверхні якого виконані у вигляді півеліпса. Над опорою 2 розташовані скоби 3 для фіксації пристрою до нерухомої опори 7 (дерева) за допомогою ременя (не показано). На зовнішній поверхні основи 1 розташовані шипи 4 і V-подібні канавки 5. На верхній та боковій поверхні опори 2 закріплений м'який матеріал 6. Працює пристрій для опори рушниці наступним чином. Мисливець кріпить основу 1 пристрою для опори рушниці до дерева 7 за допомогою ременя (не показано), що вставляється в скоби 3 і міцно його закріплює відомим способом. Шипи 4 фіксуються на поверхні дерева, а наявність V-подібних канавок 5 дозволяє щільно охоплювати стовбур дерева. Мисливець ставить дуло або іншу частину рушниці на верхню півеліпсну поверхню опори 2, на який закріплений м'який матеріал 6. Таким чином мисливцю зручно тримати рушницю в руках довший час. За необхідності пристрій можна прикріпити до горизонтально розташованого дерева, при цьому опорою для рушниці буде бокова півеліпсна поверхня опори 2, що також має м'який матеріал 6. Пристрій для опори рушниці може бути виготовлений як з металу, так і з полімерного матеріалу. Довжина ременя повинна бути достатньою для того, щоб було можливо використовувати дерева як з великими, так і малими діаметрами стовбура. Запропонований пристрій для опори рушниці має невеликі габарити та вагу, дозволяє значно покращити умови мисливця на полюванні, а також використовувати пристрій для опори рушниці на вертикальних та лежачих деревах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пристрій для опори рушниці, що містить основу у вигляді пластини, елементи для кріплення до нерухомої опори та елементи для розміщення предметів, який відрізняється тим, що на верхній частині внутрішньої поверхні основи розташовані скоби для ременя з можливістю кріплення до нерухомої опори, нижче яких по центру розташована опора для рушниці, що виконана у вигляді кронштейна, три бокових поверхні якого мають вигляд півеліпса, крім цього, 1 UA 91110 U 5 на зовнішній поверхні основи виконані V-подібні канавки, що чергуються, а між ними розташовані шипи для фіксації до нерухомої опори. 2. Пристрій для опори рушниці за п. 1, який відрізняється тим, що на верхній та боковій поверхнях кронштейна закріплений м'який матеріал. 3. Пристрій для опори рушниці за п. 1, який відрізняється тим, що він виконаний з металу. 4. Пристрій для опори рушниці за п. 1, який відрізняється тим, що він виконаний з полімерного матеріалу. 2 UA 91110 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
