Тильник рушниці для підводного полювання

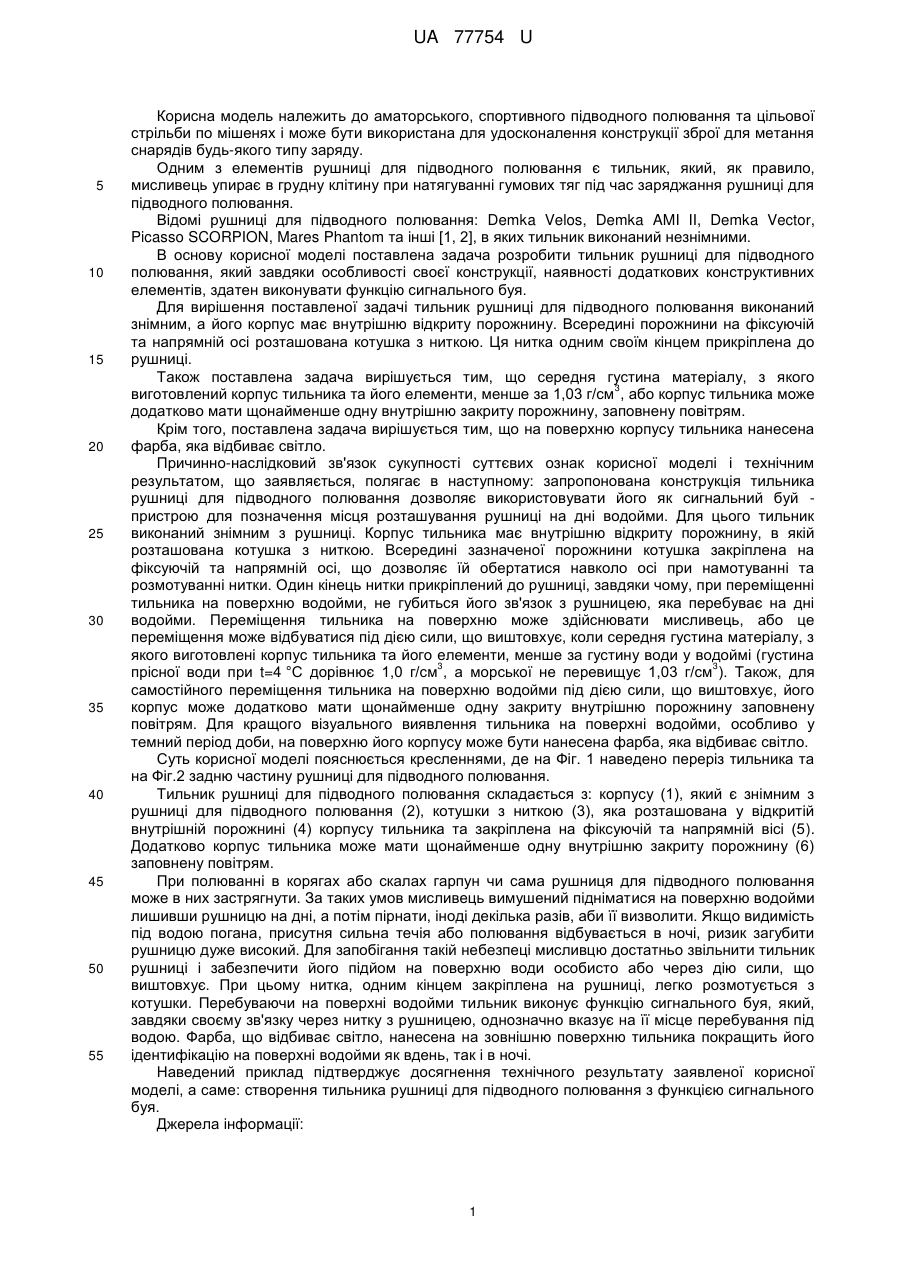

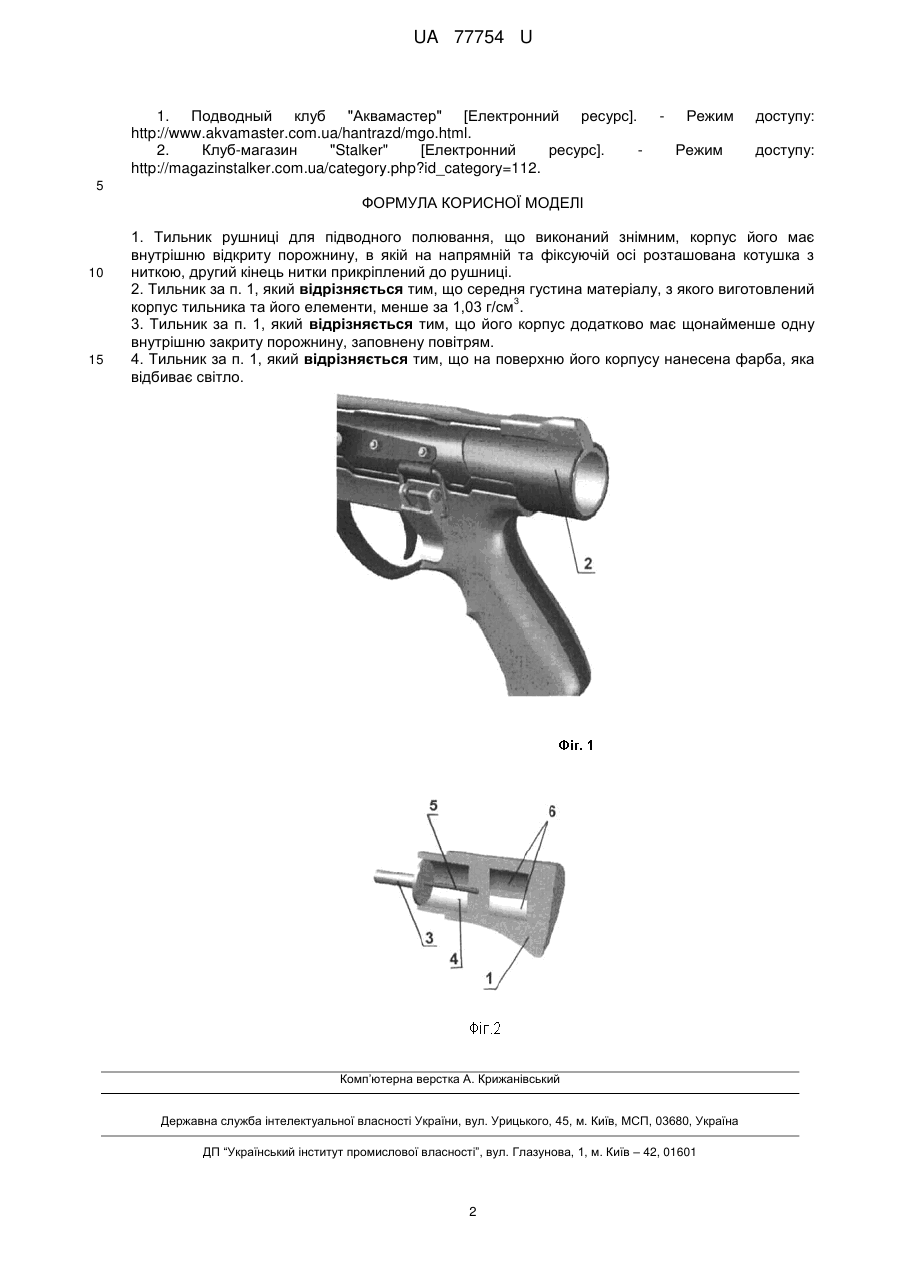

Реферат: Тильник рушниці для підводного полювання, що виконаний знімним, корпус якого має внутрішню відкриту порожнину, в якій на напрямній та фіксуючій осі розташована котушка з ниткою, другий кінець нитки прикріплений до рушниці. Середня густина матеріалу, з якого 3 виготовлений корпус тильника та його елементи, менше за 1,03 г/см . Корпус додатково має щонайменше одну внутрішню закриту порожнину, заповнену повітрям. На поверхню його корпусу нанесена фарба, яка відбиває світло. UA 77754 U (54) ТИЛЬНИК РУШНИЦІ ДЛЯ ПІДВОДНОГО ПОЛЮВАННЯ UA 77754 U UA 77754 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до аматорського, спортивного підводного полювання та цільової стрільби по мішенях і може бути використана для удосконалення конструкції зброї для метання снарядів будь-якого типу заряду. Одним з елементів рушниці для підводного полювання є тильник, який, як правило, мисливець упирає в грудну клітину при натягуванні гумових тяг під час заряджання рушниці для підводного полювання. Відомі рушниці для підводного полювання: Demka Velos, Demka AMI II, Demka Vector, Picasso SCORPION, Mares Phantom та інші [1, 2], в яких тильник виконаний незнімними. В основу корисної моделі поставлена задача розробити тильник рушниці для підводного полювання, який завдяки особливості своєї конструкції, наявності додаткових конструктивних елементів, здатен виконувати функцію сигнального буя. Для вирішення поставленої задачі тильник рушниці для підводного полювання виконаний знімним, а його корпус має внутрішню відкриту порожнину. Всередині порожнини на фіксуючій та напрямній осі розташована котушка з ниткою. Ця нитка одним своїм кінцем прикріплена до рушниці. Також поставлена задача вирішується тим, що середня густина матеріалу, з якого 3 виготовлений корпус тильника та його елементи, менше за 1,03 г/см , або корпус тильника може додатково мати щонайменше одну внутрішню закриту порожнину, заповнену повітрям. Крім того, поставлена задача вирішується тим, що на поверхню корпусу тильника нанесена фарба, яка відбиває світло. Причинно-наслідковий зв'язок сукупності суттєвих ознак корисної моделі і технічним результатом, що заявляється, полягає в наступному: запропонована конструкція тильника рушниці для підводного полювання дозволяє використовувати його як сигнальний буй пристрою для позначення місця розташування рушниці на дні водойми. Для цього тильник виконаний знімним з рушниці. Корпус тильника має внутрішню відкриту порожнину, в якій розташована котушка з ниткою. Всередині зазначеної порожнини котушка закріплена на фіксуючій та напрямній осі, що дозволяє їй обертатися навколо осі при намотуванні та розмотуванні нитки. Один кінець нитки прикріплений до рушниці, завдяки чому, при переміщенні тильника на поверхню водойми, не губиться його зв'язок з рушницею, яка перебуває на дні водойми. Переміщення тильника на поверхню може здійснювати мисливець, або це переміщення може відбуватися під дією сили, що виштовхує, коли середня густина матеріалу, з якого виготовлені корпус тильника та його елементи, менше за густину води у водоймі (густина 3 3 прісної води при t=4 °C дорівнює 1,0 г/см , а морської не перевищує 1,03 г/см ). Також, для самостійного переміщення тильника на поверхню водойми під дією сили, що виштовхує, його корпус може додатково мати щонайменше одну закриту внутрішню порожнину заповнену повітрям. Для кращого візуального виявлення тильника на поверхні водойми, особливо у темний період доби, на поверхню його корпусу може бути нанесена фарба, яка відбиває світло. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 наведено переріз тильника та на Фіг.2 задню частину рушниці для підводного полювання. Тильник рушниці для підводного полювання складається з: корпусу (1), який є знімним з рушниці для підводного полювання (2), котушки з ниткою (3), яка розташована у відкритій внутрішній порожнині (4) корпусу тильника та закріплена на фіксуючій та напрямній вісі (5). Додатково корпус тильника може мати щонайменше одну внутрішню закриту порожнину (6) заповнену повітрям. При полюванні в корягах або скалах гарпун чи сама рушниця для підводного полювання може в них застрягнути. За таких умов мисливець вимушений підніматися на поверхню водойми лишивши рушницю на дні, а потім пірнати, іноді декілька разів, аби її визволити. Якщо видимість під водою погана, присутня сильна течія або полювання відбувається в ночі, ризик загубити рушницю дуже високий. Для запобігання такій небезпеці мисливцю достатньо звільнити тильник рушниці і забезпечити його підйом на поверхню води особисто або через дію сили, що виштовхує. При цьому нитка, одним кінцем закріплена на рушниці, легко розмотується з котушки. Перебуваючи на поверхні водойми тильник виконує функцію сигнального буя, який, завдяки своєму зв'язку через нитку з рушницею, однозначно вказує на її місце перебування під водою. Фарба, що відбиває світло, нанесена на зовнішню поверхню тильника покращить його ідентифікацію на поверхні водойми як вдень, так і в ночі. Наведений приклад підтверджує досягнення технічного результату заявленої корисної моделі, а саме: створення тильника рушниці для підводного полювання з функцією сигнального буя. Джерела інформації: 1 UA 77754 U 1. Подводный клуб "Аквамастер" [Електронний ресурс]. http://www.akvamaster.com.ua/hantrazd/mgo.html. 2. Клуб-магазин "Stalker" [Електронний ресурс]. http://magazinstalker.com.ua/category.php?id_category=112. Режим Режим доступу: доступу: 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Тильник рушниці для підводного полювання, що виконаний знімним, корпус його має внутрішню відкриту порожнину, в якій на напрямній та фіксуючій осі розташована котушка з ниткою, другий кінець нитки прикріплений до рушниці. 2. Тильник за п. 1, який відрізняється тим, що середня густина матеріалу, з якого виготовлений 3 корпус тильника та його елементи, менше за 1,03 г/см . 3. Тильник за п. 1, який відрізняється тим, що його корпус додатково має щонайменше одну внутрішню закриту порожнину, заповнену повітрям. 4. Тильник за п. 1, який відрізняється тим, що на поверхню його корпусу нанесена фарба, яка відбиває світло. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
