Пересувна рукоятка рушниці для підводного полювання

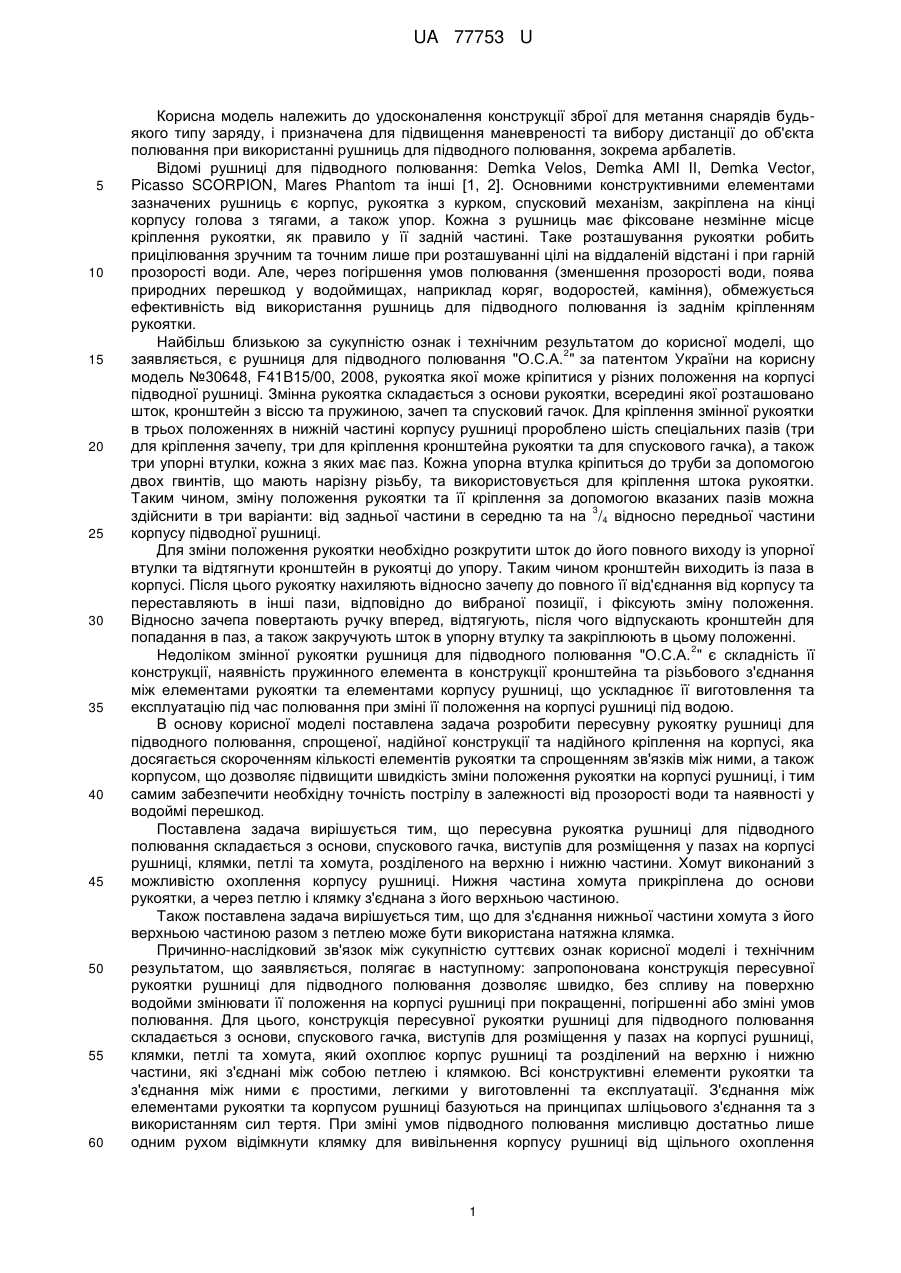

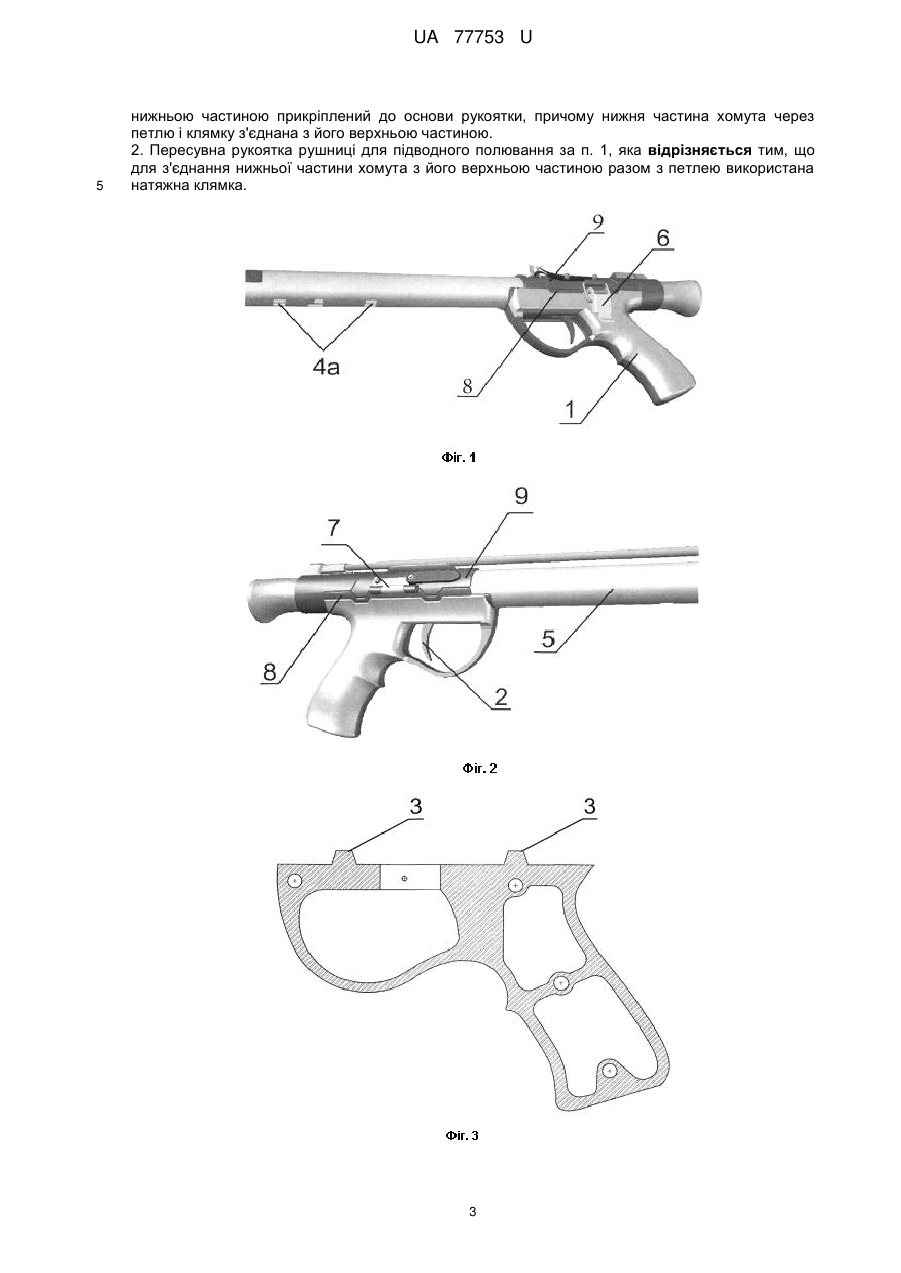

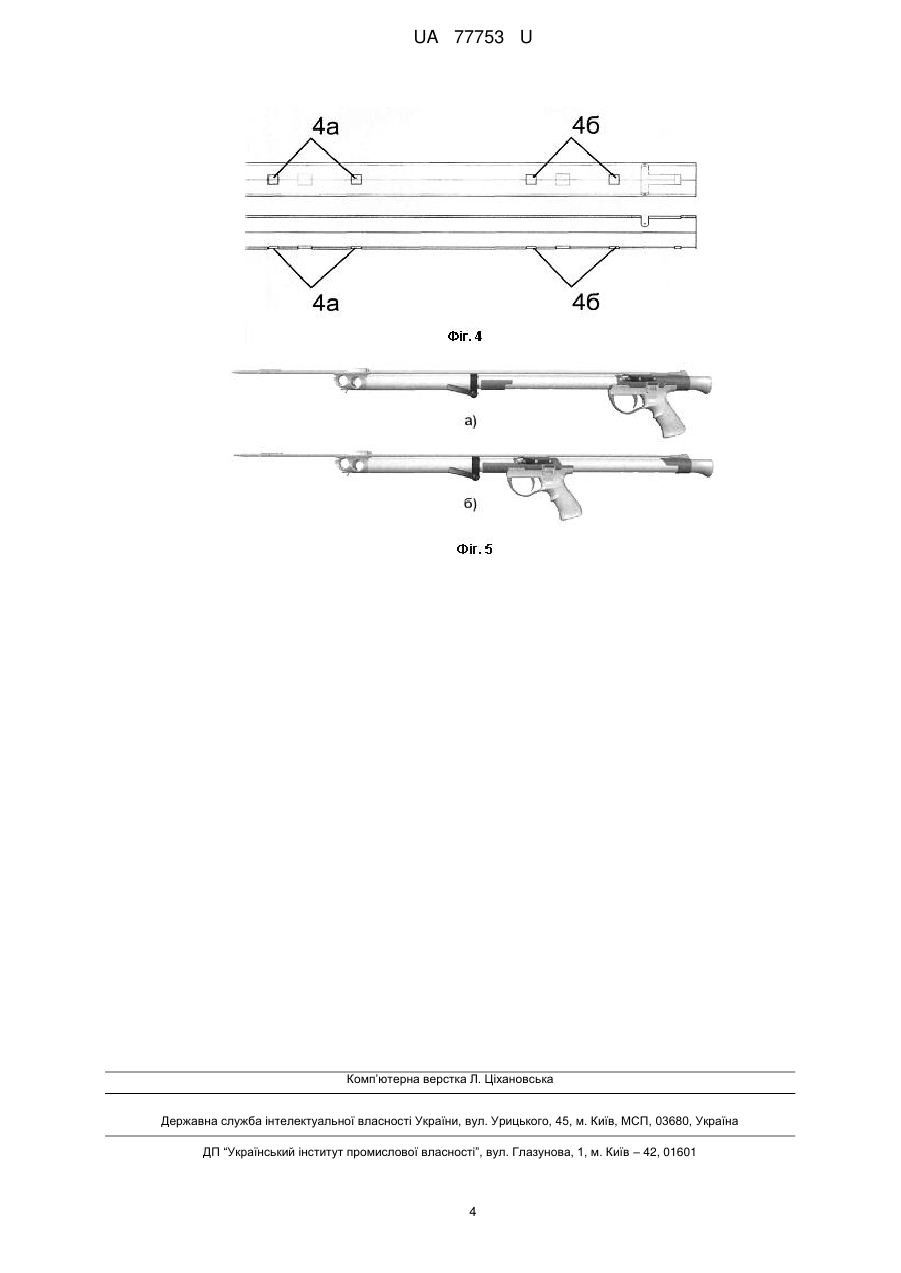

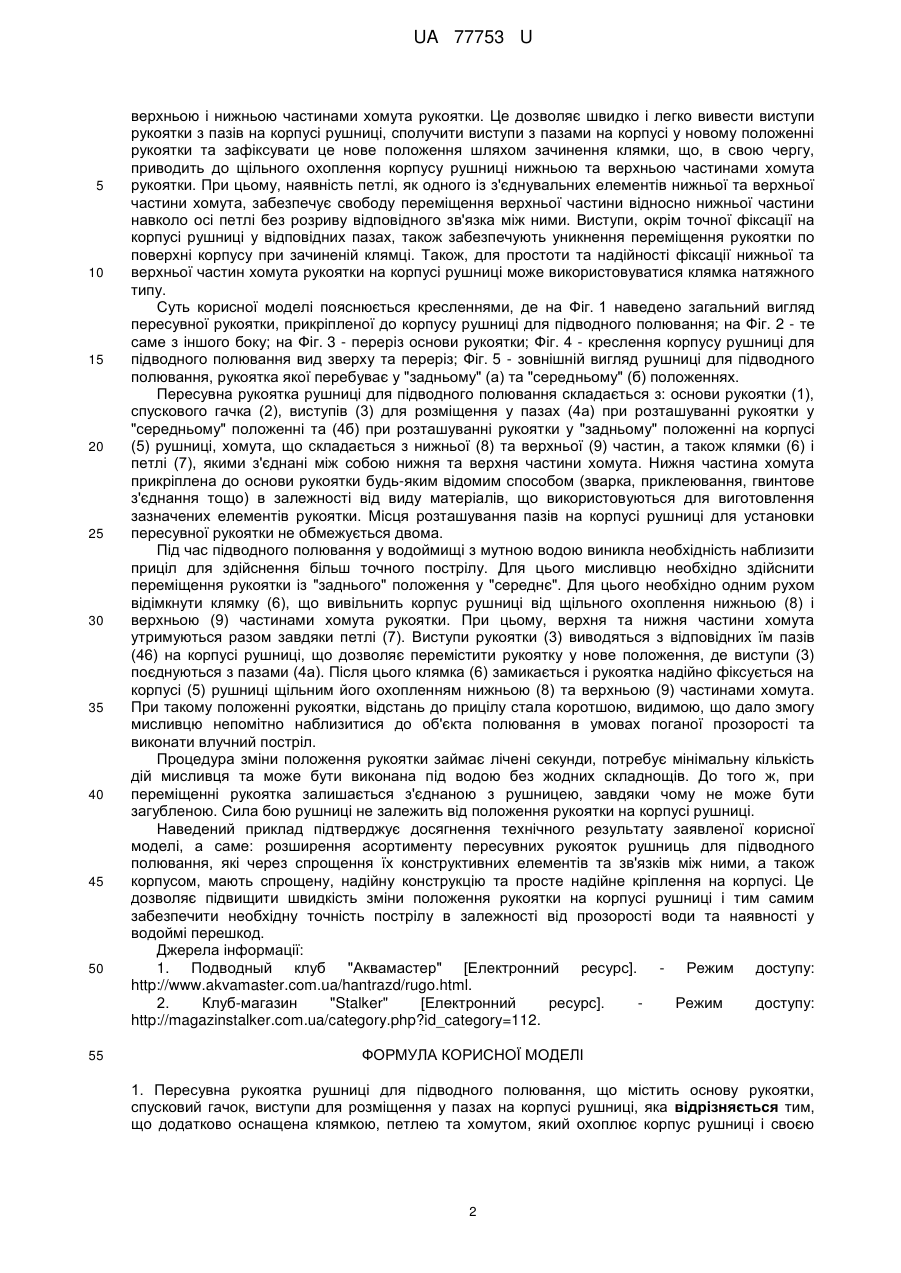

Реферат: Пересувна рукоятка рушниці для підводного полювання містить основу рукоятки, спусковий гачок, виступи для розміщення у пазах на корпусі рушниці. Додатково рукоятка оснащена клямкою, петлею та хомутом, який охоплює корпус рушниці і своєю нижньою частиною прикріплений до основи рукоятки. При цьому нижня частина хомута через петлю і клямку з'єднана з його верхньою частиною. Для з'єднання нижньої частини хомута з його верхньою частиною разом з петлею використана натяжна клямка. UA 77753 U (54) ПЕРЕСУВНА РУКОЯТКА РУШНИЦІ ДЛЯ ПІДВОДНОГО ПОЛЮВАННЯ UA 77753 U UA 77753 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до удосконалення конструкції зброї для метання снарядів будьякого типу заряду, і призначена для підвищення маневреності та вибору дистанції до об'єкта полювання при використанні рушниць для підводного полювання, зокрема арбалетів. Відомі рушниці для підводного полювання: Demka Velos, Demka AMI II, Demka Vector, Picasso SCORPION, Mares Phantom та інші [1, 2]. Основними конструктивними елементами зазначених рушниць є корпус, рукоятка з курком, спусковий механізм, закріплена на кінці корпусу голова з тягами, а також упор. Кожна з рушниць має фіксоване незмінне місце кріплення рукоятки, як правило у її задній частині. Таке розташування рукоятки робить прицілювання зручним та точним лише при розташуванні цілі на віддаленій відстані і при гарній прозорості води. Але, через погіршення умов полювання (зменшення прозорості води, поява природних перешкод у водоймищах, наприклад коряг, водоростей, каміння), обмежується ефективність від використання рушниць для підводного полювання із заднім кріпленням рукоятки. Найбільш близькою за сукупністю ознак і технічним результатом до корисної моделі, що 2 заявляється, є рушниця для підводного полювання "О.С.А. " за патентом України на корисну модель №30648, F41B15/00, 2008, рукоятка якої може кріпитися у різних положення на корпусі підводної рушниці. Змінна рукоятка складається з основи рукоятки, всередині якої розташовано шток, кронштейн з віссю та пружиною, зачеп та спусковий гачок. Для кріплення змінної рукоятки в трьох положеннях в нижній частині корпусу рушниці пророблено шість спеціальних пазів (три для кріплення зачепу, три для кріплення кронштейна рукоятки та для спускового гачка), а також три упорні втулки, кожна з яких має паз. Кожна упорна втулка кріпиться до труби за допомогою двох гвинтів, що мають нарізну різьбу, та використовується для кріплення штока рукоятки. Таким чином, зміну положення рукоятки та її кріплення за допомогою вказаних пазів можна 3 здійснити в три варіанти: від задньої частини в середню та на /4 відносно передньої частини корпусу підводної рушниці. Для зміни положення рукоятки необхідно розкрутити шток до його повного виходу із упорної втулки та відтягнути кронштейн в рукоятці до упору. Таким чином кронштейн виходить із паза в корпусі. Після цього рукоятку нахиляють відносно зачепу до повного її від'єднання від корпусу та переставляють в інші пази, відповідно до вибраної позиції, і фіксують зміну положення. Відносно зачепа повертають ручку вперед, відтягують, після чого відпускають кронштейн для попадання в паз, а також закручують шток в упорну втулку та закріплюють в цьому положенні. 2 Недоліком змінної рукоятки рушниця для підводного полювання "О.С.А. " є складність її конструкції, наявність пружинного елемента в конструкції кронштейна та різьбового з'єднання між елементами рукоятки та елементами корпусу рушниці, що ускладнює її виготовлення та експлуатацію під час полювання при зміні її положення на корпусі рушниці під водою. В основу корисної моделі поставлена задача розробити пересувну рукоятку рушниці для підводного полювання, спрощеної, надійної конструкції та надійного кріплення на корпусі, яка досягається скороченням кількості елементів рукоятки та спрощенням зв'язків між ними, а також корпусом, що дозволяє підвищити швидкість зміни положення рукоятки на корпусі рушниці, і тим самим забезпечити необхідну точність пострілу в залежності від прозорості води та наявності у водоймі перешкод. Поставлена задача вирішується тим, що пересувна рукоятка рушниці для підводного полювання складається з основи, спускового гачка, виступів для розміщення у пазах на корпусі рушниці, клямки, петлі та хомута, розділеного на верхню і нижню частини. Хомут виконаний з можливістю охоплення корпусу рушниці. Нижня частина хомута прикріплена до основи рукоятки, а через петлю і клямку з'єднана з його верхньою частиною. Також поставлена задача вирішується тим, що для з'єднання нижньої частини хомута з його верхньою частиною разом з петлею може бути використана натяжна клямка. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що заявляється, полягає в наступному: запропонована конструкція пересувної рукоятки рушниці для підводного полювання дозволяє швидко, без спливу на поверхню водойми змінювати її положення на корпусі рушниці при покращенні, погіршенні або зміні умов полювання. Для цього, конструкція пересувної рукоятки рушниці для підводного полювання складається з основи, спускового гачка, виступів для розміщення у пазах на корпусі рушниці, клямки, петлі та хомута, який охоплює корпус рушниці та розділений на верхню і нижню частини, які з'єднані між собою петлею і клямкою. Всі конструктивні елементи рукоятки та з'єднання між ними є простими, легкими у виготовленні та експлуатації. З'єднання між елементами рукоятки та корпусом рушниці базуються на принципах шліцьового з'єднання та з використанням сил тертя. При зміні умов підводного полювання мисливцю достатньо лише одним рухом відімкнути клямку для вивільнення корпусу рушниці від щільного охоплення 1 UA 77753 U 5 10 15 20 25 30 35 40 45 50 55 верхньою і нижньою частинами хомута рукоятки. Це дозволяє швидко і легко вивести виступи рукоятки з пазів на корпусі рушниці, сполучити виступи з пазами на корпусі у новому положенні рукоятки та зафіксувати це нове положення шляхом зачинення клямки, що, в свою чергу, приводить до щільного охоплення корпусу рушниці нижньою та верхньою частинами хомута рукоятки. При цьому, наявність петлі, як одного із з'єднувальних елементів нижньої та верхньої частини хомута, забезпечує свободу переміщення верхньої частини відносно нижньої частини навколо осі петлі без розриву відповідного зв'язка між ними. Виступи, окрім точної фіксації на корпусі рушниці у відповідних пазах, також забезпечують уникнення переміщення рукоятки по поверхні корпусу при зачиненій клямці. Також, для простоти та надійності фіксації нижньої та верхньої частин хомута рукоятки на корпусі рушниці може використовуватися клямка натяжного типу. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 наведено загальний вигляд пересувної рукоятки, прикріпленої до корпусу рушниці для підводного полювання; на Фіг. 2 - те саме з іншого боку; на Фіг. 3 - переріз основи рукоятки; Фіг. 4 - креслення корпусу рушниці для підводного полювання вид зверху та переріз; Фіг. 5 - зовнішній вигляд рушниці для підводного полювання, рукоятка якої перебуває у "задньому" (а) та "середньому" (б) положеннях. Пересувна рукоятка рушниці для підводного полювання складається з: основи рукоятки (1), спускового гачка (2), виступів (3) для розміщення у пазах (4а) при розташуванні рукоятки у "середньому" положенні та (4б) при розташуванні рукоятки у "задньому" положенні на корпусі (5) рушниці, хомута, що складається з нижньої (8) та верхньої (9) частин, а також клямки (6) і петлі (7), якими з'єднані між собою нижня та верхня частини хомута. Нижня частина хомута прикріплена до основи рукоятки будь-яким відомим способом (зварка, приклеювання, гвинтове з'єднання тощо) в залежності від виду матеріалів, що використовуються для виготовлення зазначених елементів рукоятки. Місця розташування пазів на корпусі рушниці для установки пересувної рукоятки не обмежується двома. Під час підводного полювання у водоймищі з мутною водою виникла необхідність наблизити приціл для здійснення більш точного пострілу. Для цього мисливцю необхідно здійснити переміщення рукоятки із "заднього" положення у "середнє". Для цього необхідно одним рухом відімкнути клямку (6), що вивільнить корпус рушниці від щільного охоплення нижньою (8) і верхньою (9) частинами хомута рукоятки. При цьому, верхня та нижня частини хомута утримуються разом завдяки петлі (7). Виступи рукоятки (3) виводяться з відповідних їм пазів (46) на корпусі рушниці, що дозволяє перемістити рукоятку у нове положення, де виступи (3) поєднуються з пазами (4а). Після цього клямка (6) замикається і рукоятка надійно фіксується на корпусі (5) рушниці щільним його охопленням нижньою (8) та верхньою (9) частинами хомута. При такому положенні рукоятки, відстань до прицілу стала коротшою, видимою, що дало змогу мисливцю непомітно наблизитися до об'єкта полювання в умовах поганої прозорості та виконати влучний постріл. Процедура зміни положення рукоятки займає лічені секунди, потребує мінімальну кількість дій мисливця та може бути виконана під водою без жодних складнощів. До того ж, при переміщенні рукоятка залишається з'єднаною з рушницею, завдяки чому не може бути загубленою. Сила бою рушниці не залежить від положення рукоятки на корпусі рушниці. Наведений приклад підтверджує досягнення технічного результату заявленої корисної моделі, а саме: розширення асортименту пересувних рукояток рушниць для підводного полювання, які через спрощення їх конструктивних елементів та зв'язків між ними, а також корпусом, мають спрощену, надійну конструкцію та просте надійне кріплення на корпусі. Це дозволяє підвищити швидкість зміни положення рукоятки на корпусі рушниці і тим самим забезпечити необхідну точність пострілу в залежності від прозорості води та наявності у водоймі перешкод. Джерела інформації: 1. Подводный клуб "Аквамастер" [Електронний ресурс]. - Режим доступу: http://www.akvamaster.com.ua/hantrazd/rugo.html. 2. Клуб-магазин "Stalker" [Електронний ресурс]. Режим доступу: http://magazinstalker.com.ua/category.php?id_category=112. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пересувна рукоятка рушниці для підводного полювання, що містить основу рукоятки, спусковий гачок, виступи для розміщення у пазах на корпусі рушниці, яка відрізняється тим, що додатково оснащена клямкою, петлею та хомутом, який охоплює корпус рушниці і своєю 2 UA 77753 U 5 нижньою частиною прикріплений до основи рукоятки, причому нижня частина хомута через петлю і клямку з'єднана з його верхньою частиною. 2. Пересувна рукоятка рушниці для підводного полювання за п. 1, яка відрізняється тим, що для з'єднання нижньої частини хомута з його верхньою частиною разом з петлею використана натяжна клямка. 3 UA 77753 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
