Спосіб ударно-імпульсного ущільнення композитних матеріалів

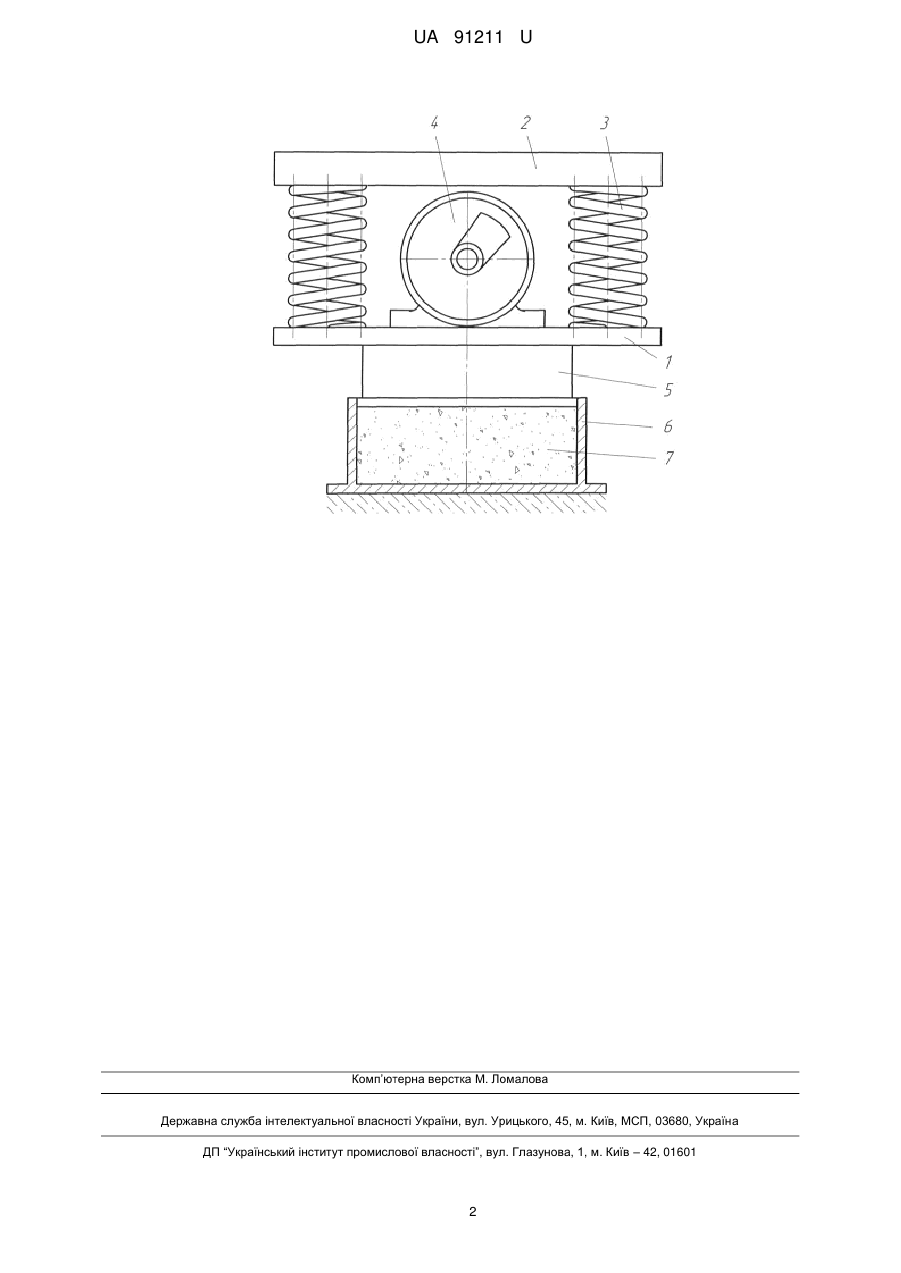

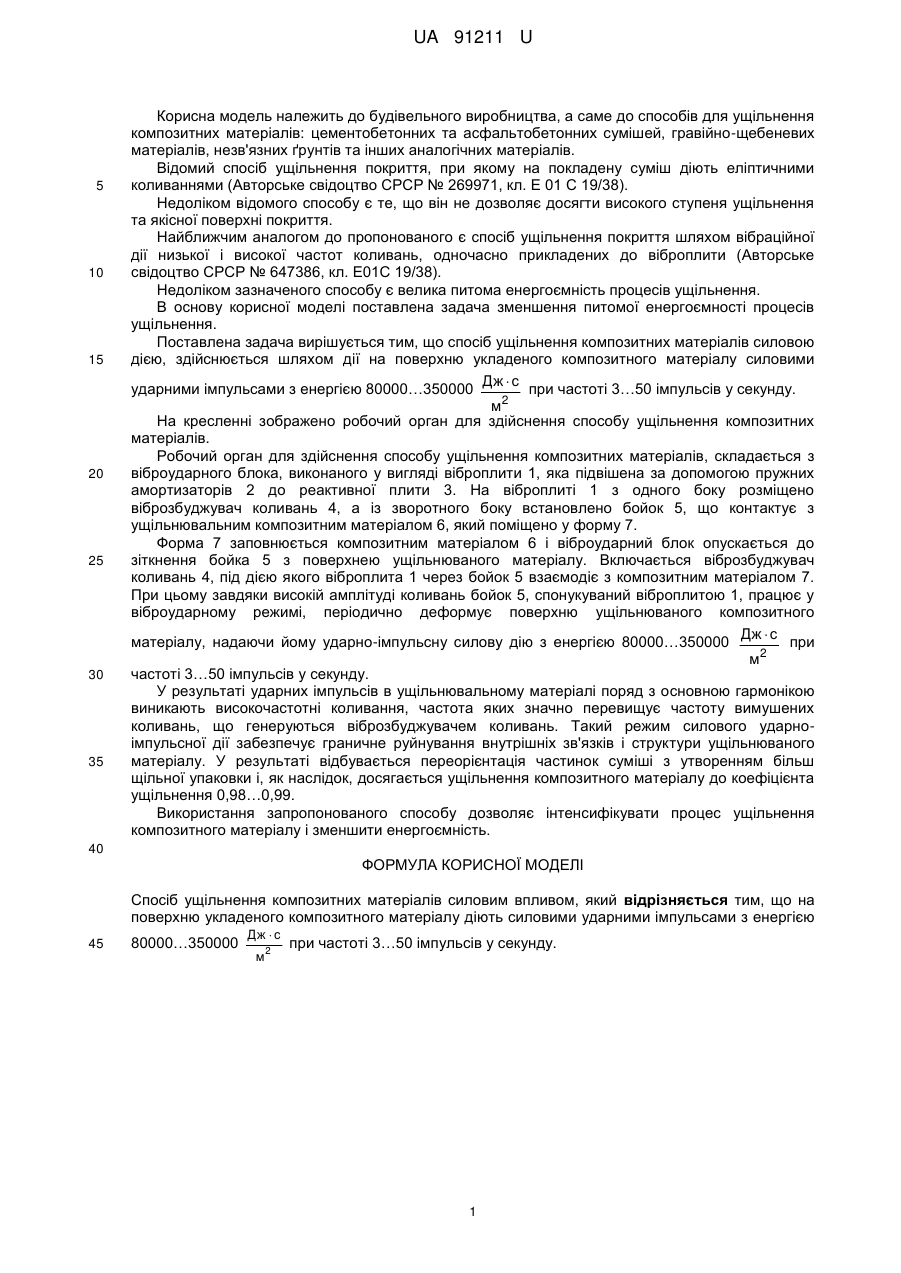

Реферат: Спосіб ущільнення композитних матеріалів силовим впливом, в якому на поверхню укладеного композитного матеріалу діють силовими ударними імпульсами. UA 91211 U (54) СПОСІБ УДАРНО-ІМПУЛЬСНОГО УЩІЛЬНЕННЯ КОМПОЗИТНИХ МАТЕРІАЛІВ UA 91211 U UA 91211 U 5 10 15 20 25 Корисна модель належить до будівельного виробництва, а саме до способів для ущільнення композитних матеріалів: цементобетонних та асфальтобетонних сумішей, гравійно-щебеневих матеріалів, незв'язних ґрунтів та інших аналогічних матеріалів. Відомий спосіб ущільнення покриття, при якому на покладену суміш діють еліптичними коливаннями (Авторське свідоцтво СРСР № 269971, кл. Е 01 С 19/38). Недоліком відомого способу є те, що він не дозволяє досягти високого ступеня ущільнення та якісної поверхні покриття. Найближчим аналогом до пропонованого є спосіб ущільнення покриття шляхом вібраційної дії низької і високої частот коливань, одночасно прикладених до віброплити (Авторське свідоцтво СРСР № 647386, кл. Е01С 19/38). Недоліком зазначеного способу є велика питома енергоємність процесів ущільнення. В основу корисної моделі поставлена задача зменшення питомої енергоємності процесів ущільнення. Поставлена задача вирішується тим, що спосіб ущільнення композитних матеріалів силовою дією, здійснюється шляхом дії на поверхню укладеного композитного матеріалу силовими ударними імпульсами з енергією 80000…350000 Дж  с при частоті 3…50 імпульсів у секунду. м2 На кресленні зображено робочий орган для здійснення способу ущільнення композитних матеріалів. Робочий орган для здійснення способу ущільнення композитних матеріалів, складається з віброударного блока, виконаного у вигляді віброплити 1, яка підвішена за допомогою пружних амортизаторів 2 до реактивної плити 3. На віброплиті 1 з одного боку розміщено віброзбуджувач коливань 4, а із зворотного боку встановлено бойок 5, що контактує з ущільнювальним композитним матеріалом 6, який поміщено у форму 7. Форма 7 заповнюється композитним матеріалом 6 і віброударний блок опускається до зіткнення бойка 5 з поверхнею ущільнюваного матеріалу. Включається віброзбуджувач коливань 4, під дією якого віброплита 1 через бойок 5 взаємодіє з композитним матеріалом 7. При цьому завдяки високій амплітуді коливань бойок 5, спонукуваний віброплитою 1, працює у віброударному режимі, періодично деформує поверхню ущільнюваного композитного матеріалу, надаючи йому ударно-імпульсну силову дію з енергією 80000…350000 Дж  с при м2 30 35 частоті 3…50 імпульсів у секунду. У результаті ударних імпульсів в ущільнювальному матеріалі поряд з основною гармонікою виникають високочастотні коливання, частота яких значно перевищує частоту вимушених коливань, що генеруються віброзбуджувачем коливань. Такий режим силового ударноімпульсної дії забезпечує граничне руйнування внутрішніх зв'язків і структури ущільнюваного матеріалу. У результаті відбувається переорієнтація частинок суміші з утворенням більш щільної упаковки і, як наслідок, досягається ущільнення композитного матеріалу до коефіцієнта ущільнення 0,98…0,99. Використання запропонованого способу дозволяє інтенсифікувати процес ущільнення композитного матеріалу і зменшити енергоємність. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб ущільнення композитних матеріалів силовим впливом, який відрізняється тим, що на поверхню укладеного композитного матеріалу діють силовими ударними імпульсами з енергією 45 80000…350000 Дж  с м2 при частоті 3…50 імпульсів у секунду. 1 UA 91211 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
