Деталь для швидкого монтування каркаса для закріплення облицювального матеріалу на стіни та стелі

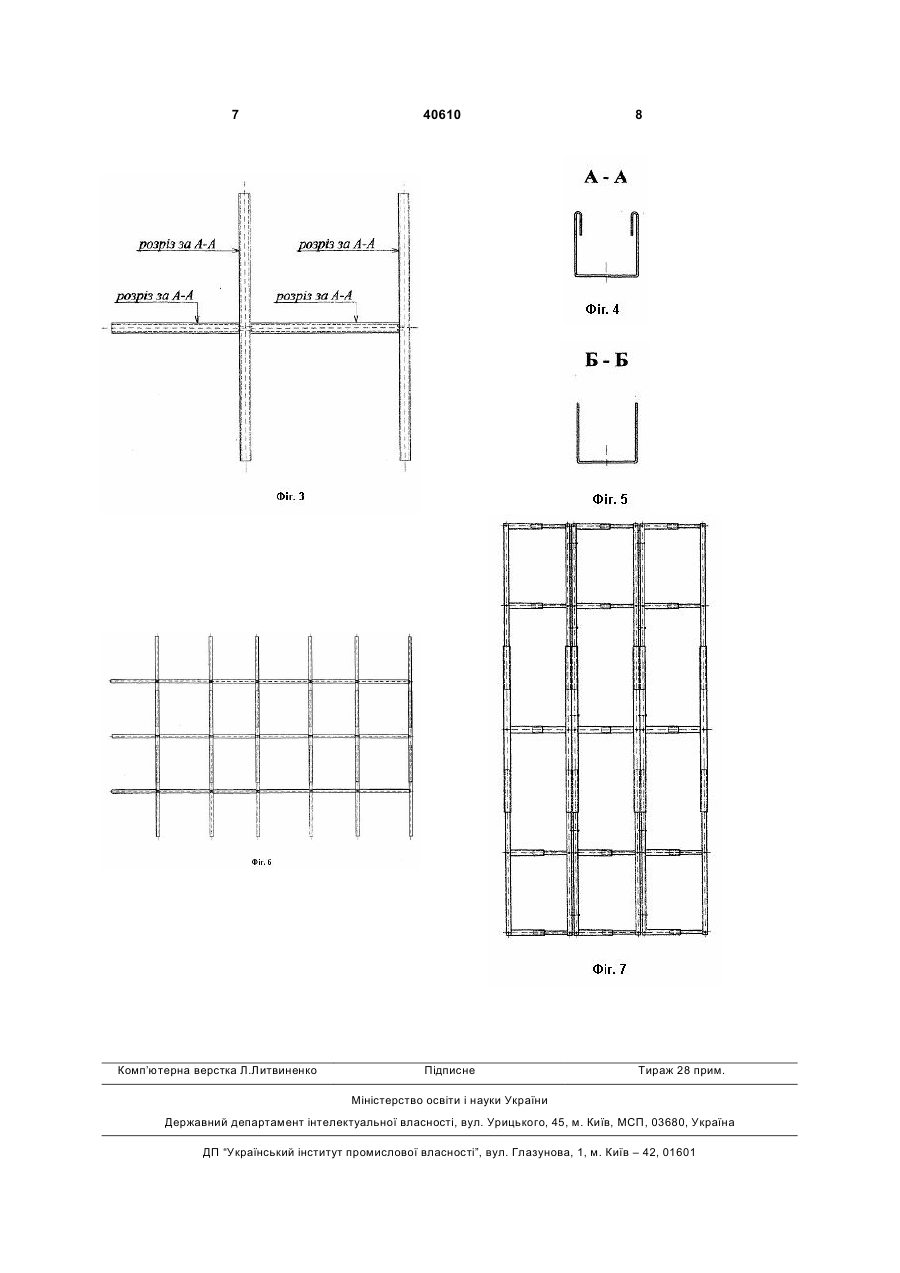

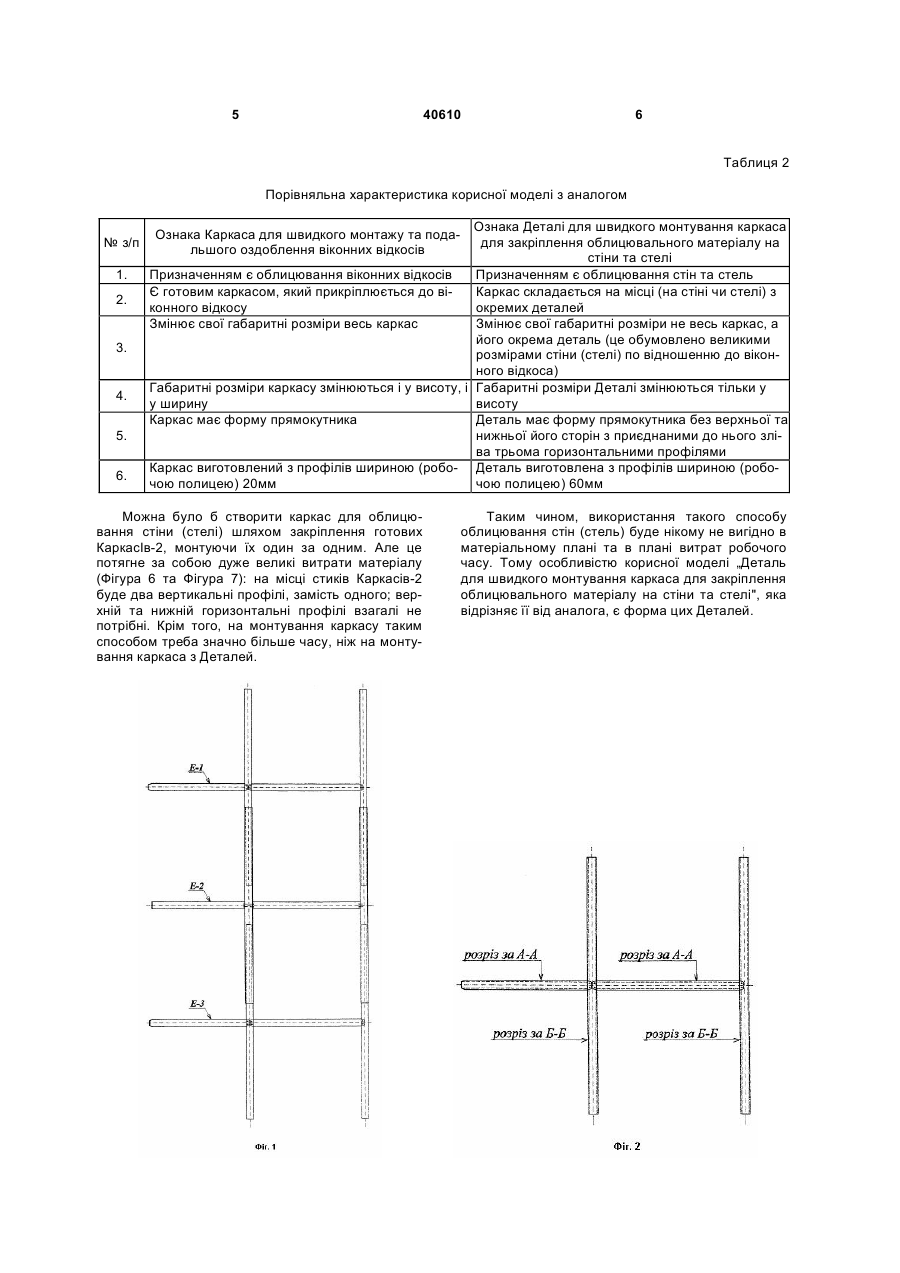

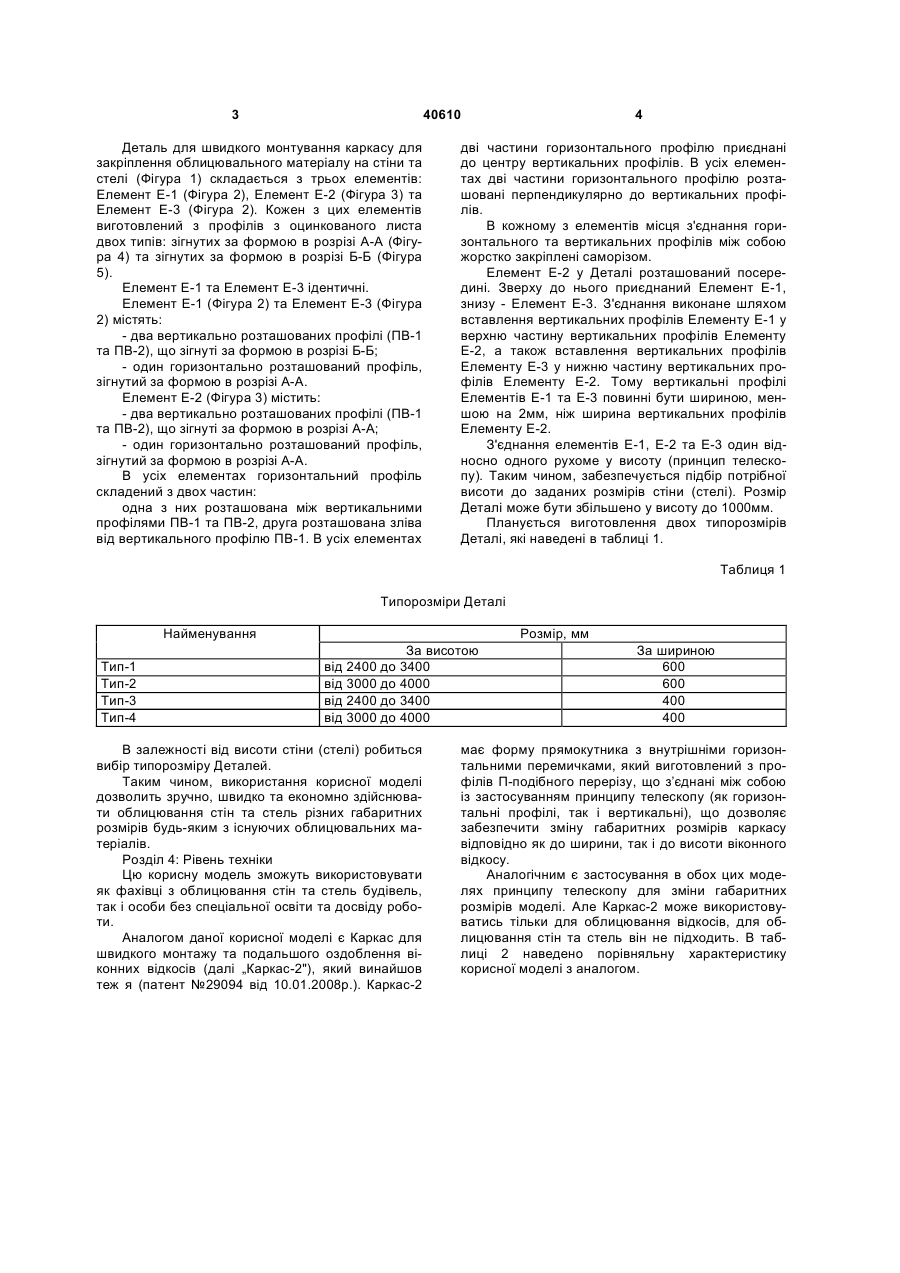

Деталь для швидкого монтування каркаса для закріплення облицювального матеріалу на стіни та стелі, яка відрізняється тим, що її елементи виконані з профілів П-подібного перерізу та рухомі один відносно одного у висоту, завдяки їх з'єднанню за принципом телескопа. (19) (21) u200807179 (22) 23.05.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ТАРАНЕНКО ЮРІЙ ВІКТОРОВИЧ, UA (73) ТАРАНЕНКО ЮРІЙ ВІКТОРОВИЧ, UA 3 40610 Деталь для швидкого монтування каркасу для закріплення облицювального матеріалу на стіни та стелі (Фігура 1) складається з трьох елементів: Елемент Е-1 (Фігура 2), Елемент Е-2 (Фігура 3) та Елемент Е-3 (Фігура 2). Кожен з цих елементів виготовлений з профілів з оцинкованого листа двох типів: зігнутих за формою в розрізі А-А (Фігура 4) та зігнутих за формою в розрізі Б-Б (Фігура 5). Елемент Е-1 та Елемент Е-3 ідентичні. Елемент Е-1 (Фігура 2) та Елемент Е-3 (Фігура 2) містять: - два вертикально розташованих профілі (ПВ-1 та ПВ-2), що зігнуті за формою в розрізі Б-Б; - один горизонтально розташований профіль, зігнутий за формою в розрізі А-А. Елемент Е-2 (Фігура 3) містить: - два вертикально розташованих профілі (ПВ-1 та ПВ-2), що зігнуті за формою в розрізі А-А; - один горизонтально розташований профіль, зігнутий за формою в розрізі А-А. В усіх елементах горизонтальний профіль складений з двох частин: одна з них розташована між вертикальними профілями ПВ-1 та ПВ-2, друга розташована зліва від вертикального профілю ПВ-1. В усіх елементах 4 дві частини горизонтального профілю приєднані до центру вертикальних профілів. В усіх елементах дві частини горизонтального профілю розташовані перпендикулярно до вертикальних профілів. В кожному з елементів місця з'єднання горизонтального та вертикальних профілів між собою жорстко закріплені саморізом. Елемент Е-2 у Деталі розташований посередині. Зверху до нього приєднаний Елемент Е-1, знизу - Елемент Е-3. З'єднання виконане шляхом вставлення вертикальних профілів Елементу Е-1 у верхню частину вертикальних профілів Елементу Е-2, а також вставлення вертикальних профілів Елементу Е-3 у нижню частину вертикальних профілів Елементу Е-2. Тому вертикальні профілі Елементів Е-1 та Е-3 повинні бути шириною, меншою на 2мм, ніж ширина вертикальних профілів Елементу Е-2. З'єднання елементів Е-1, Е-2 та Е-3 один відносно одного рухоме у висоту (принцип телескопу). Таким чином, забезпечується підбір потрібної висоти до заданих розмірів стіни (стелі). Розмір Деталі може бути збільшено у висоту до 1000мм. Планується виготовлення двох типорозмірів Деталі, які наведені в таблиці 1. Таблиця 1 Типорозміри Деталі Розмір, мм Найменування Тип-1 Тип-2 Тип-3 Тип-4 За висотою від 2400 до 3400 від 3000 до 4000 від 2400 до 3400 від 3000 до 4000 В залежності від висоти стіни (стелі) робиться вибір типорозміру Деталей. Таким чином, використання корисної моделі дозволить зручно, швидко та економно здійснювати облицювання стін та стель різних габаритних розмірів будь-яким з існуючих облицювальних матеріалів. Розділ 4: Рівень техніки Цю корисну модель зможуть використовувати як фахівці з облицювання стін та стель будівель, так і особи без спеціальної освіти та досвіду роботи. Аналогом даної корисної моделі є Каркас для швидкого монтажу та подальшого оздоблення віконних відкосів (далі „Каркас-2"), який винайшов теж я (патент №29094 від 10.01.2008p.). Каркас-2 За шириною 600 600 400 400 має форму прямокутника з внутрішніми горизонтальними перемичками, який виготовлений з профілів П-подібного перерізу, що з’єднані між собою із застосуванням принципу телескопу (як горизонтальні профілі, так і вертикальні), що дозволяє забезпечити зміну габаритних розмірів каркасу відповідно як до ширини, так і до висоти віконного відкосу. Аналогічним є застосування в обох цих моделях принципу телескопу для зміни габаритних розмірів моделі. Але Каркас-2 може використовуватись тільки для облицювання відкосів, для облицювання стін та стель він не підходить. В таблиці 2 наведено порівняльну характеристику корисної моделі з аналогом. 5 40610 6 Таблиця 2 Порівняльна характеристика корисної моделі з аналогом № з/п 1. 2. 3. 4. 5. 6. Ознака Деталі для швидкого монтування каркаса для закріплення облицювального матеріалу на стіни та стелі Призначенням є облицювання віконних відкосів Призначенням є облицювання стін та стель Є готовим каркасом, який прикріплюється до віКаркас складається на місці (на стіні чи стелі) з конного відкосу окремих деталей Змінює свої габаритні розміри весь каркас Змінює свої габаритні розміри не весь каркас, а його окрема деталь (це обумовлено великими розмірами стіни (стелі) по відношенню до віконного відкоса) Габаритні розміри каркасу змінюються і у висоту, і Габаритні розміри Деталі змінюються тільки у у ширину висоту Каркас має форму прямокутника Деталь має форму прямокутника без верхньої та нижньої його сторін з приєднаними до нього зліва трьома горизонтальними профілями Каркас виготовлений з профілів шириною (робо- Деталь виготовлена з профілів шириною (робочою полицею) 20мм чою полицею) 60мм Ознака Каркаса для швидкого монтажу та подальшого оздоблення віконних відкосів Можна було б створити каркас для облицювання стіни (стелі) шляхом закріплення готових КаркасІв-2, монтуючи їх один за одним. Але це потягне за собою дуже великі витрати матеріалу (Фігура 6 та Фігура 7): на місці стиків Каркасів-2 буде два вертикальні профілі, замість одного; верхній та нижній горизонтальні профілі взагалі не потрібні. Крім того, на монтування каркасу таким способом треба значно більше часу, ніж на монтування каркаса з Деталей. Таким чином, використання такого способу облицювання стін (стель) буде нікому не вигідно в матеріальному плані та в плані витрат робочого часу. Тому особливістю корисної моделі „Деталь для швидкого монтування каркаса для закріплення облицювального матеріалу на стіни та стелі", яка відрізняє її від аналога, є форма цих Деталей. 7 Комп’ютерна верстка Л.Литвиненко 40610 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
