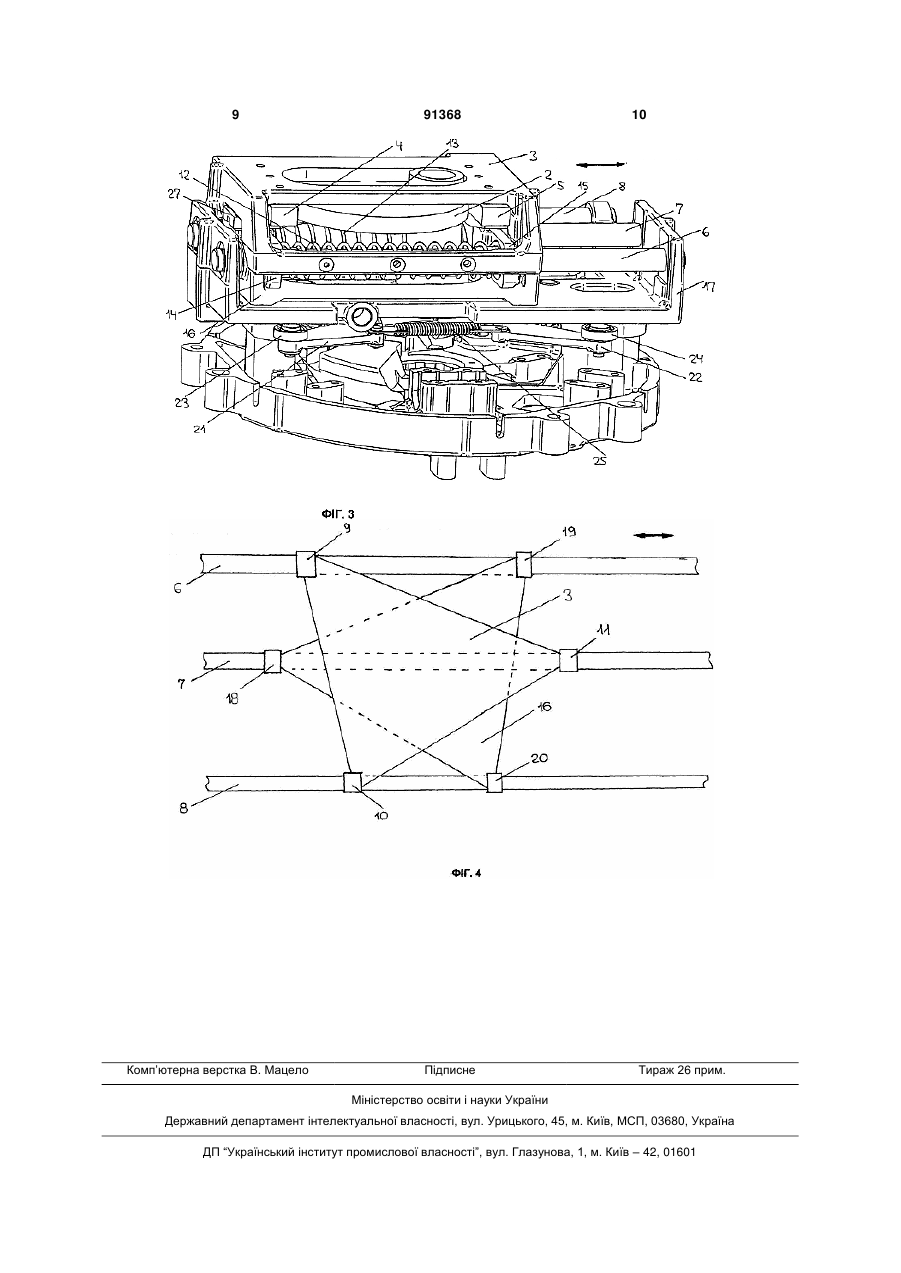

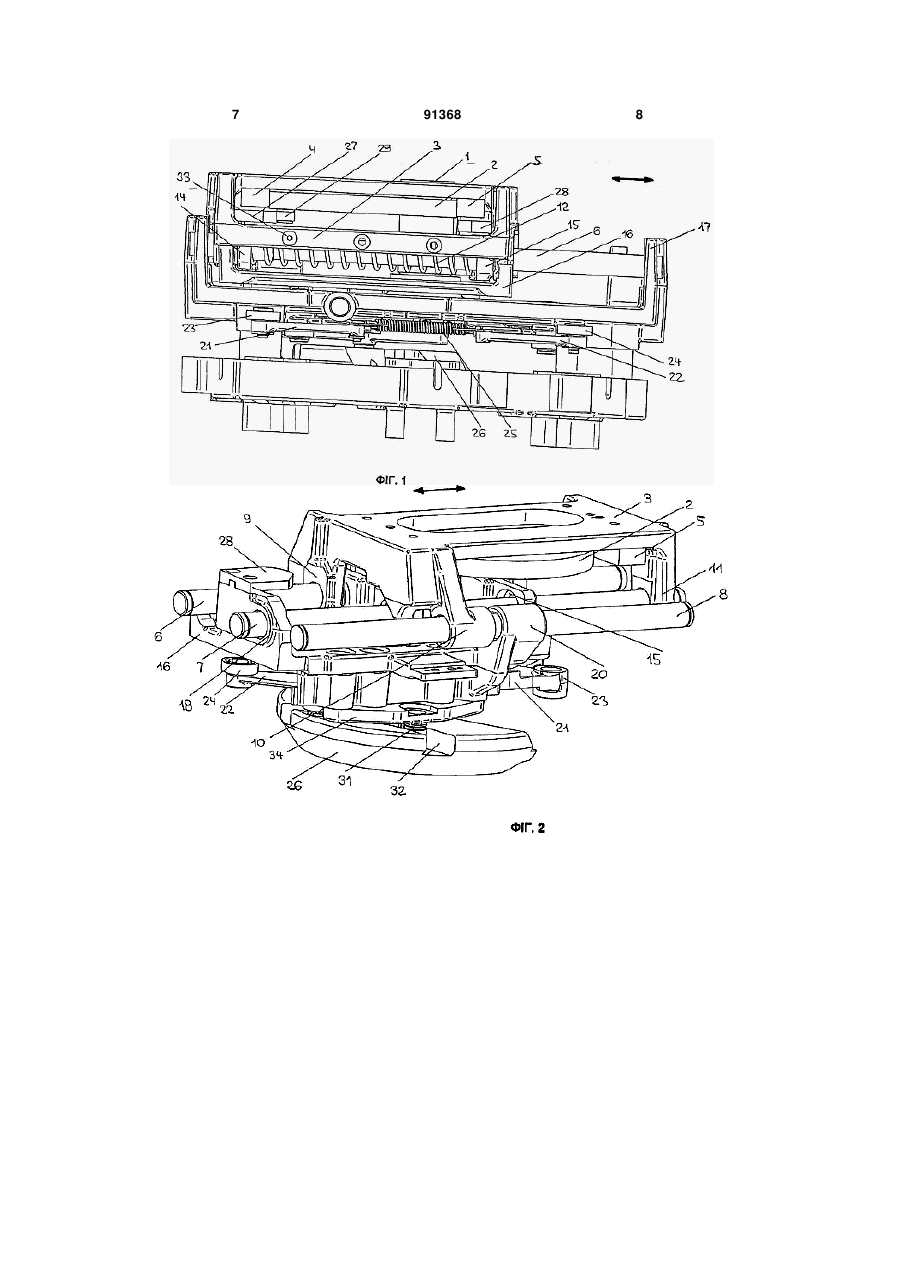

Акумулятор енергії

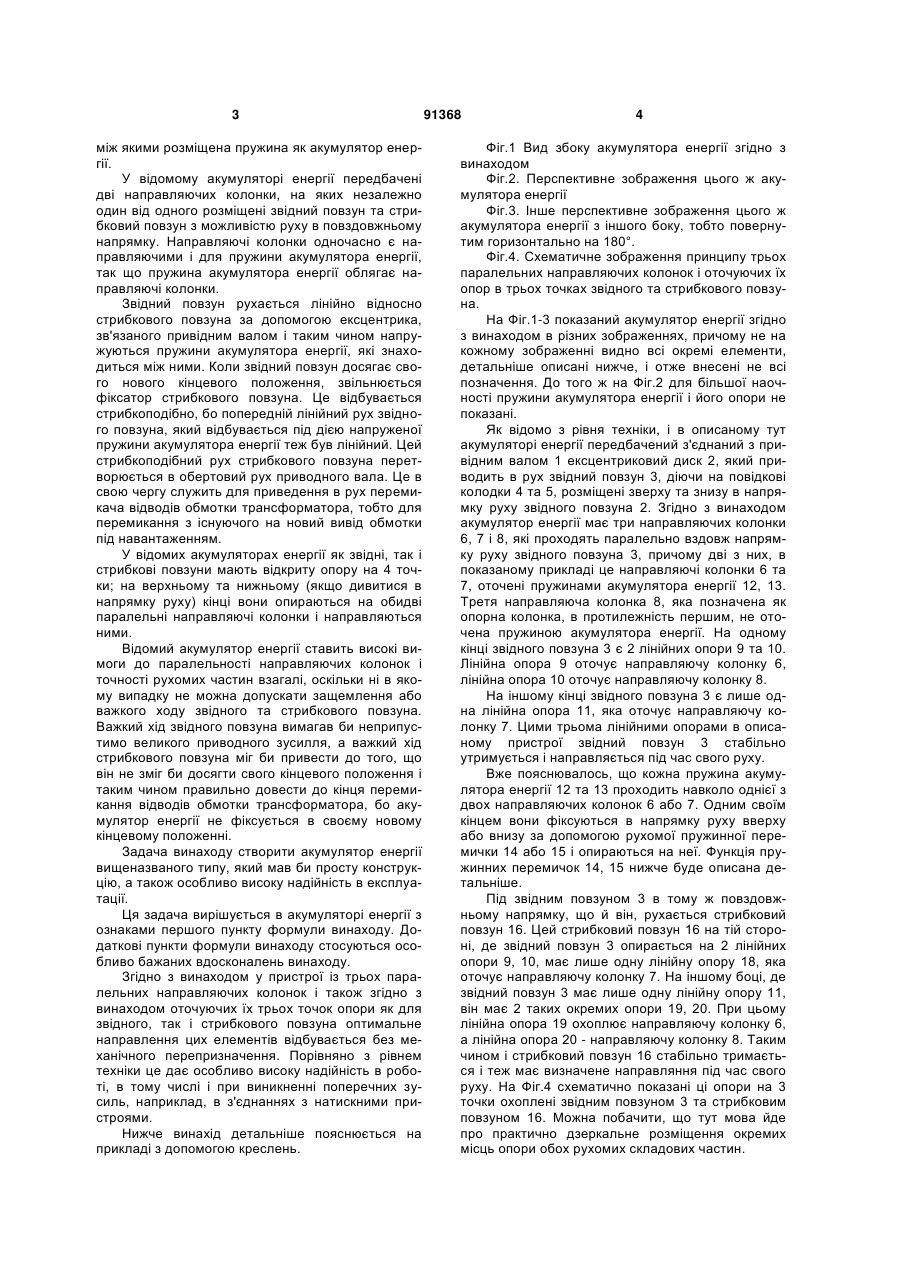

1. Акумулятор енергії для перемикача відводів обмотки трансформатора, в якому передбачений звідний повзун, рухомий в повздовжньому напрямку і з'єднаний з привідним валом, а також рухомий в повздовжньому напрямку і з'єднаний з привідним валом стрибковий повзун, причому звідний повзун і стрибковий повзун направляються паралельними направляючими колонками, що проходять в напрямку їх руху, причому між звідним та стрибковим повзуном передбачені пружини акумулятора енергії, причому звідний повзун при кожному вмиканні перемикача відводів обмотки трансформатора лінійно приводиться в рух в одному з двох протилежних напрямків привідним валом, що обертається, так що пружини акумулятора енергії напружуються і при цьому незадовго до досягнення нового кінцевого положення звідного повзуна вивільняється стрибковий повзун, який до цього був застопорений, який стрибкоподібно повторює рух звідного повзуна, який відрізняється тим, що передбачені три точно паралельні направляючі ко C2 2 (19) 1 3 між якими розміщена пружина як акумулятор енергії. У відомому акумуляторі енергії передбачені дві направляючих колонки, на яких незалежно один від одного розміщені звідний повзун та стрибковий повзун з можливістю руху в повздовжньому напрямку. Направляючі колонки одночасно є направляючими і для пружини акумулятора енергії, так що пружина акумулятора енергії облягає направляючі колонки. Звідний повзун рухається лінійно відносно стрибкового повзуна за допомогою ексцентрика, зв'язаного привідним валом і таким чином напружуються пружини акумулятора енергії, які знаходиться між ними. Коли звідний повзун досягає свого нового кінцевого положення, звільнюється фіксатор стрибкового повзуна. Це відбувається стрибкоподібно, бо попередній лінійний рух звідного повзуна, який відбувається під дією напруженої пружини акумулятора енергії теж був лінійний. Цей стрибкоподібний рух стрибкового повзуна перетворюється в обертовий рух приводного вала. Це в свою чергу служить для приведення в рух перемикача відводів обмотки трансформатора, тобто для перемикання з існуючого на новий вивід обмотки під навантаженням. У відомих акумуляторах енергії як звідні, так і стрибкові повзуни мають відкриту опору на 4 точки; на верхньому та нижньому (якщо дивитися в напрямку руху) кінці вони опираються на обидві паралельні направляючі колонки і направляються ними. Відомий акумулятор енергії ставить високі вимоги до паралельності направляючих колонок і точності рухомих частин взагалі, оскільки ні в якому випадку не можна допускати защемлення або важкого ходу звідного та стрибкового повзуна. Важкий хід звідного повзуна вимагав би неприпустимо великого приводного зусилля, а важкий хід стрибкового повзуна міг би привести до того, що він не зміг би досягти свого кінцевого положення і таким чином правильно довести до кінця перемикання відводів обмотки трансформатора, бо акумулятор енергії не фіксується в своєму новому кінцевому положенні. Задача винаходу створити акумулятор енергії вищеназваного типу, який мав би просту конструкцію, а також особливо високу надійність в експлуатації. Ця задача вирішується в акумуляторі енергії з ознаками першого пункту формули винаходу. Додаткові пункти формули винаходу стосуються особливо бажаних вдосконалень винаходу. Згідно з винаходом у пристрої із трьох паралельних направляючих колонок і також згідно з винаходом оточуючих їх трьох точок опори як для звідного, так і стрибкового повзуна оптимальне направлення цих елементів відбувається без механічного перепризначення. Порівняно з рівнем техніки це дає особливо високу надійність в роботі, в тому числі і при виникненні поперечних зусиль, наприклад, в з'єднаннях з натискними пристроями. Нижче винахід детальніше пояснюється на прикладі з допомогою креслень. 91368 4 Фіг.1 Вид збоку акумулятора енергії згідно з винаходом Фіг.2. Перспективне зображення цього ж акумулятора енергії Фіг.3. Інше перспективне зображення цього ж акумулятора енергії з іншого боку, тобто повернутим горизонтально на 180°. Фіг.4. Схематичне зображення принципу трьох паралельних направляючих колонок і оточуючих їх опор в трьох точках звідного та стрибкового повзуна. На Фіг.1-3 показаний акумулятор енергії згідно з винаходом в різних зображеннях, причому не на кожному зображенні видно всі окремі елементи, детальніше описані нижче, і отже внесені не всі позначення. До того ж на Фіг.2 для більшої наочності пружини акумулятора енергії і його опори не показані. Як відомо з рівня техніки, і в описаному тут акумуляторі енергії передбачений з'єднаний з привідним валом 1 ексцентриковий диск 2, який приводить в рух звідний повзун 3, діючи на повідкові колодки 4 та 5, розміщені зверху та знизу в напрямку руху звідного повзуна 2. Згідно з винаходом акумулятор енергії має три направляючих колонки 6, 7 і 8, які проходять паралельно вздовж напрямку руху звідного повзуна 3, причому дві з них, в показаному прикладі це направляючі колонки 6 та 7, оточені пружинами акумулятора енергії 12, 13. Третя направляюча колонка 8, яка позначена як опорна колонка, в протилежність першим, не оточена пружиною акумулятора енергії. На одному кінці звідного повзуна 3 є 2 лінійних опори 9 та 10. Лінійна опора 9 оточує направляючу колонку 6, лінійна опора 10 оточує направляючу колонку 8. На іншому кінці звідного повзуна 3 є лише одна лінійна опора 11, яка оточує направляючу колонку 7. Цими трьома лінійними опорами в описаному пристрої звідний повзун 3 стабільно утримується і направляється під час свого руху. Вже пояснювалось, що кожна пружина акумулятора енергії 12 та 13 проходить навколо однієї з двох направляючих колонок 6 або 7. Одним своїм кінцем вони фіксуються в напрямку руху вверху або внизу за допомогою рухомої пружинної перемички 14 або 15 і опираються на неї. Функція пружинних перемичок 14, 15 нижче буде описана детальніше. Під звідним повзуном 3 в тому ж повздовжньому напрямку, що й він, рухається стрибковий повзун 16. Цей стрибковий повзун 16 на тій стороні, де звідний повзун 3 опирається на 2 лінійних опори 9, 10, має лише одну лінійну опору 18, яка оточує направляючу колонку 7. На іншому боці, де звідний повзун 3 має лише одну лінійну опору 11, він має 2 таких окремих опори 19, 20. При цьому лінійна опора 19 охоплює направляючу колонку 6, а лінійна опора 20 - направляючу колонку 8. Таким чином і стрибковий повзун 16 стабільно тримається і теж має визначене направляння під час свого руху. На Фіг.4 схематично показані ці опори на 3 точки охоплені звідним повзуном 3 та стрибковим повзуном 16. Можна побачити, що тут мова йде про практично дзеркальне розміщення окремих місць опори обох рухомих складових частин. 5 Обидва кінці трьох описаних направляючих колонок 6, 7, 8 кріпляться до акумулятора енергії 17, до якого кріпляться і інші нерухомо зафіксовані деталі акумулятора енергії згідно з винаходом. Процес руху при підйомі акумулятора енергії згідно з винаходом такий: приводний вал 1 починає обертатись, разом з ним ексцентрикова шайба 2, яка плавно ковзає по відповідних повідкових колодках 4, 5 і таким шляхом зміщує звідний повзун 3 в повздовжньому напрямку. Таким чином напружуються пружини акумулятора енергії 12, 13. Коли звідний повзун 3 досягає свого нового кінцевого положення, ці пружини акумулятора енергії 12, 13 максимально напружені. До цього моменту стрибковий повзун 16 стопориться важелями з собачкою 21, 22, які розміщені в напрямку руху збоку вверху та внизу, так що він не може рухатись в напрямку руху звідного повзуна 3. Але в новому кінцевому положенні звідного повзуна 3 відповідним пусковим елементом, який на малюнку не показаний, верхній або нижній - залежно від напрямку руху - ролик 23, 24 притискає всередину верхній або нижній важіль з собачкою 21, 22. Внаслідок цього відповідний важіль з собачкою 21, 22. під дією пружини собачки 25 звільняється від стопора і тепер стрибковий повзун 16 під дією напружених пружин 12 і 13 акумулятора енергії стрибкоподібно повторює рухи звідного повзуна 3. Коли він досягне свого нового кінцевого положення, знову відбудеться стопоріння, тобто важіль з собачкою 21, 22 заблокує стрибковий повзун 16 в новому положенні. При наступному приведенні в дію акумулятора енергії відбувається описаний тут процес руху звідного повзуна 3 і стрибкового повзуна 16 в іншому напрямку. Напрямок руху окремих складових частин на фігурах показаний стрілками; акумулятор енергії має ліве та праве кінцеве положення, які він поперемінно міняє при кожному перемиканні. Придатним приводним елементом для роликів 23 або 24 може бути, наприклад, вертикальний металевий лист, який розміщений збоку біля звідного повзуна 3 і проходить вниз, і який з міркувань кращої наочності на фігурі не показаний, бо він закрив би багато інших важливих частин. Такий металевий лист може кріпитись гвинтами 33, як позначено на фіг.1. Далі вверху показані вже коротко описані пружинні перемички 14 і 15. які розміщені на направляючих колонках 6 і 7 з можливістю переміщення і утворюють відповідно верхню або нижню опору для пружин 12 і 13 акумулятора енергії. Пружинні перемички 14, 15 з одногобоку, та звідний повзун 91368 6 З і стрибковий повзун 16 з іншого виконані так, що пружинні перемички 14 та 15 ударяються як в верхній в напрямку руху, так і в нижній обмежувач звідного повзуна 3 або стрибкового повзуна 16, і цими обома елементами можуть захоплюватись в обох напрямках руху. Завдяки цій конструкції технічно реалізується вже описане напруження пружин акумулятора енергії 12, 13 при підтягуванні звідного повзуна З, а також наступного стрибкоподібного розслаблення при відпусканні стрибкового повзуна 16 в обох напрямках руху. Стрибкоподібний лінійний рух стрибкового повзуна 16 за допомогою відомих технічних засобів, наприклад, повздовжнього зубчастого зачеплення, яке з'єднується з зубчастим колесом, як це відомо з публікації WO 02/31847, або через повзун і кривошип, як це відомо з опису винаходу до патенту Німеччини 19 56 369 16 стрибкоподібно перетворюється в обертовий рух приводного елемента 26. В показаному тут прикладі для цього передбачені один або два ролики 31, які кріпляться до стрибкового повзуна 16 і рухаються в канавці 32 приводного елемента 26. Цей приводний елемент 26 з'єднаний з тут не показаним привідним валом, який в кінцевому результаті стрибкоподібно рухає перемикач відводів обмотки трансформатора, тобто виконує стрибкоподібне перемикання двох шипів обмотки трансформатора під навантаженням. Ролики 31 кріпляться до стрибкового повзуна 16 з допомогою тримача 34. В особливо бажаному іншому варіанті виконання винаходу в акумуляторі енергії згідно з винаходом ще розміщується додатковий притискач. Такий притискач повинен забезпечити, щоб в важких умовах експлуатації, наприклад, при низьких температурах або з дуже густим мастилом навколо акумулятора енергії з певністю було досягнуте друге кінцеве положення і акумулятор енергії знову зафіксувався в цьому новому положенні. Він складається з захватів 27 або 28, розміщених вверху та внизу стрибкового повзуна 16 в напрямку руху і віссю ролика 29 з'єднується з ексцентриковою шайбою 2. Вісь ролика 29 при цьому розміщена так, що незадовго до кінця руху стрибкового повзуна 16, тобто незадовго до досягнення ним нового кінцевого положення вона захвачується в залежності від положення стрибкового повзуна 16 захватом 27 або 28 і таким способом додатково витискає стрибковий повзун 16 в нове кінцеве положення ексцентриковою шайбою 2, яка ще обертається - тому це і названо додатковим притисканням. 7 91368 8 9 Комп’ютерна верстка В. Мацело 91368 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
