Комбінований акумулятор сонячної енергії
Номер патенту: 71442
Опубліковано: 15.11.2004
Автори: Рассамакін Борис Михайлович, Хайрнасов Сергій Манісович, Рассамакін Андрій Борисович
Формула / Реферат
1. Комбінований акумулятор сонячної енергії, що містить герметичний корпус з теплоізоляцією, оснащений прозорим покриттям, під яким на теплообмінній поверхні з теплоносієм розташовані фотоперетворювачі, розміщені в шарі світлопровідного та теплопровідного герметика, що має тепловий контакт з теплообмінною поверхнею, який відрізняється тим, що теплообмінна поверхня виконана у вигляді теплових труб (ТТ), а фотоперетворювачі розташовані на випарних зонах ТТ, конденсаційні зони яких мають тепловий контакт з підігріваним теплоносієм, при цьому конденсаційні та випарні зони кожної ТТ з'єднані між собою, утворюючи відповідно конденсаційний та випарний колектори.
2. Акумулятор за п. 1, який відрізняється тим, що конденсаційний колектор розташовано під кутом до напрямку потоку теплоносія.
Текст

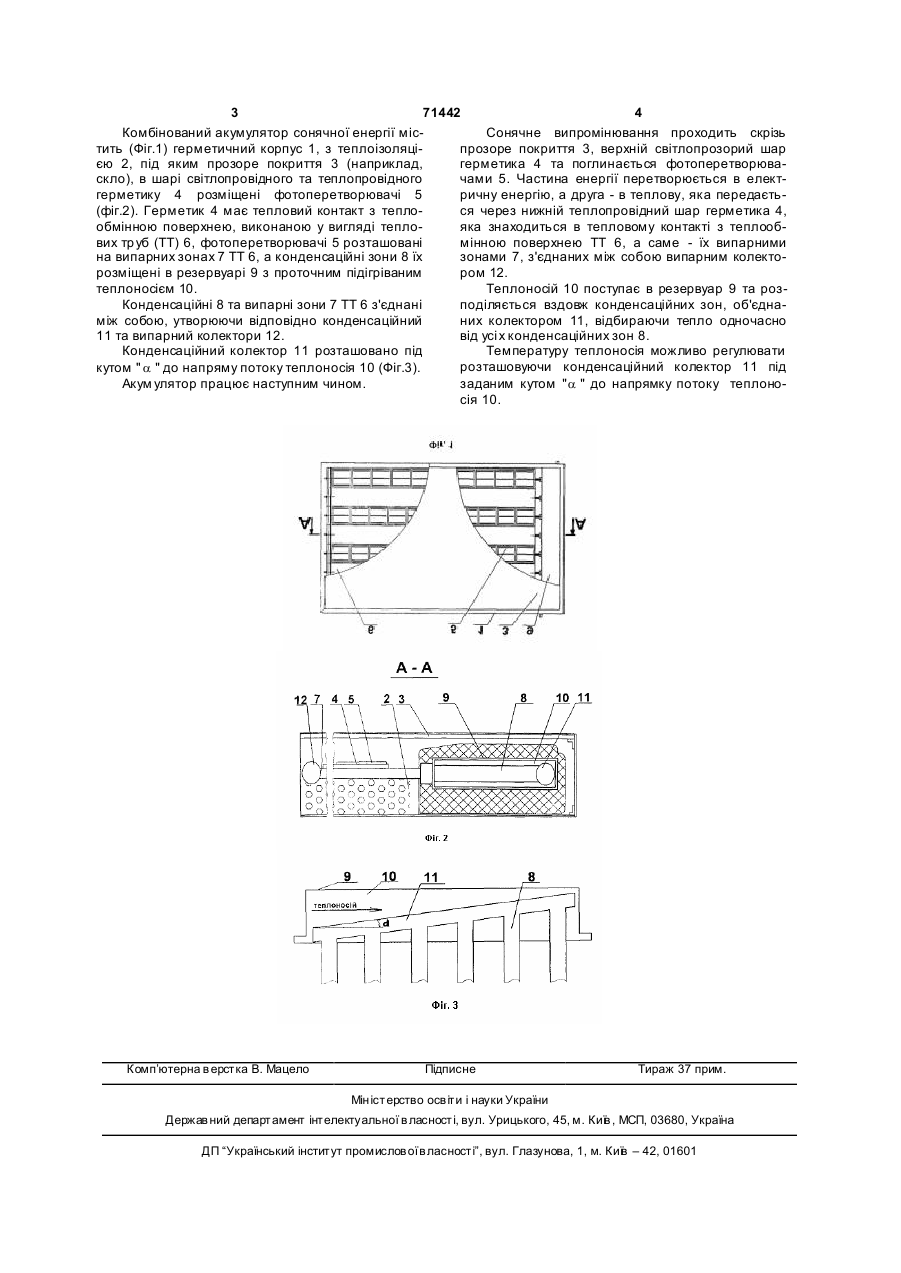

1. Комбінований акумулятор сонячної енергії, що містить герметичний корпус з теплоізоляцією, оснащений прозорим покриттям, під яким на теплообмінній поверхні з теплоносієм розташовані фотоперетворювачі, розміщені в шарі світлопрові 3 71442 4 Комбінований акумулятор сонячної енергії місСонячне випромінювання проходить скрізь тить (Фіг.1) герметичний корпус 1, з теплоізоляціпрозоре покриття 3, верхній світлопрозорий шар єю 2, під яким прозоре покриття 3 (наприклад, герметика 4 та поглинається фотоперетворюваскло), в шарі світлопровідного та теплопровідного чами 5. Частина енергії перетворюється в електгерметику 4 розміщені фотоперетворювачі 5 ричну енергію, а друга - в теплову, яка передаєть(фіг.2). Герметик 4 має тепловий контакт з теплося через нижній теплопровідний шар герметика 4, обмінною поверхнею, виконаною у вигляді теплояка знаходиться в тепловому контакті з теплообвих тр уб (ТТ) 6, фотоперетворювачі 5 розташовані мінною поверхнею ТТ 6, а саме - їх випарними на випарних зонах 7 ТТ 6, а конденсаційні зони 8 їх зонами 7, з'єднаних між собою випарним колекторозміщені в резервуарі 9 з проточним підігріваним ром 12. теплоносієм 10. Теплоносій 10 поступає в резервуар 9 та розКонденсаційні 8 та випарні зони 7 ТТ 6 з'єднані поділяється вздовж конденсаційних зон, об'єднаміж собою, утворюючи відповідно конденсаційний них колектором 11, відбираючи тепло одночасно 11 та випарний колектори 12. від усі х конденсаційних зон 8. Конденсаційний колектор 11 розташовано під Температуру теплоносія можливо регулювати розташовуючи конденсаційний колектор 11 під кутом " a " до напряму потоку теплоносія 10 (Фіг.3). Акум улятор працює наступним чином. заданим кутом " a " до напрямку потоку теплоносія 10. Комп’ютерна в ерстка В. Мацело Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
