Спосіб улаштування протифільтраційної завіси під спорудою

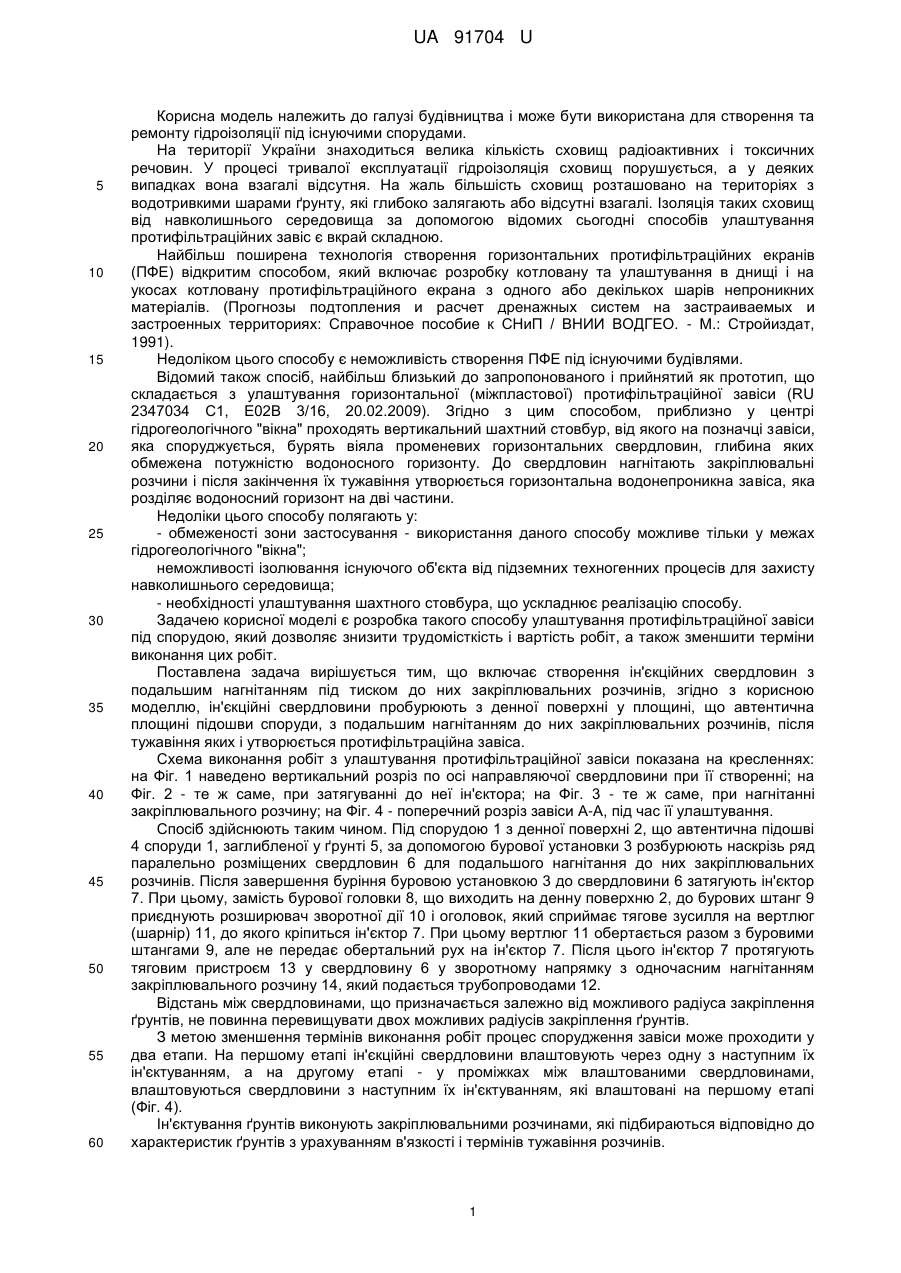

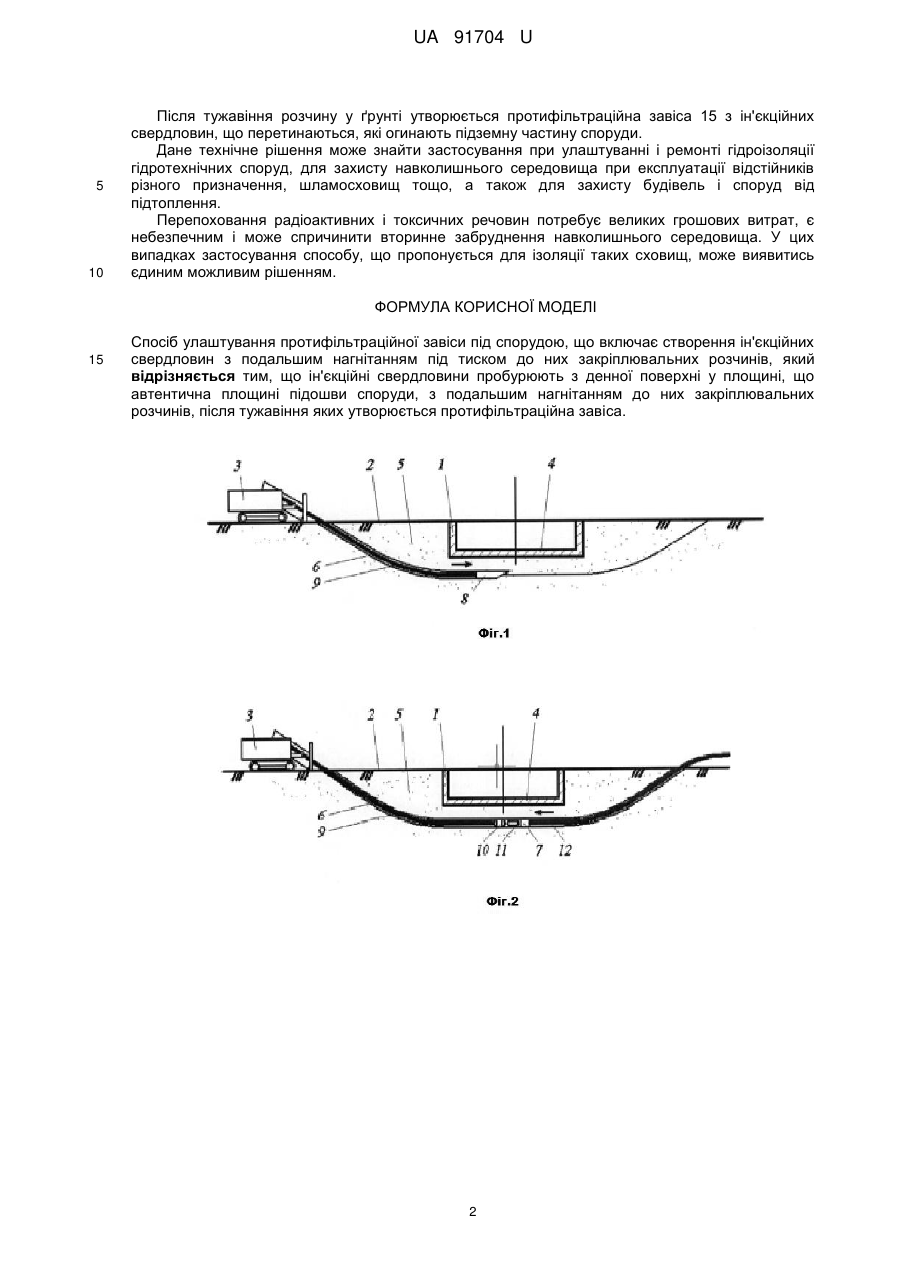

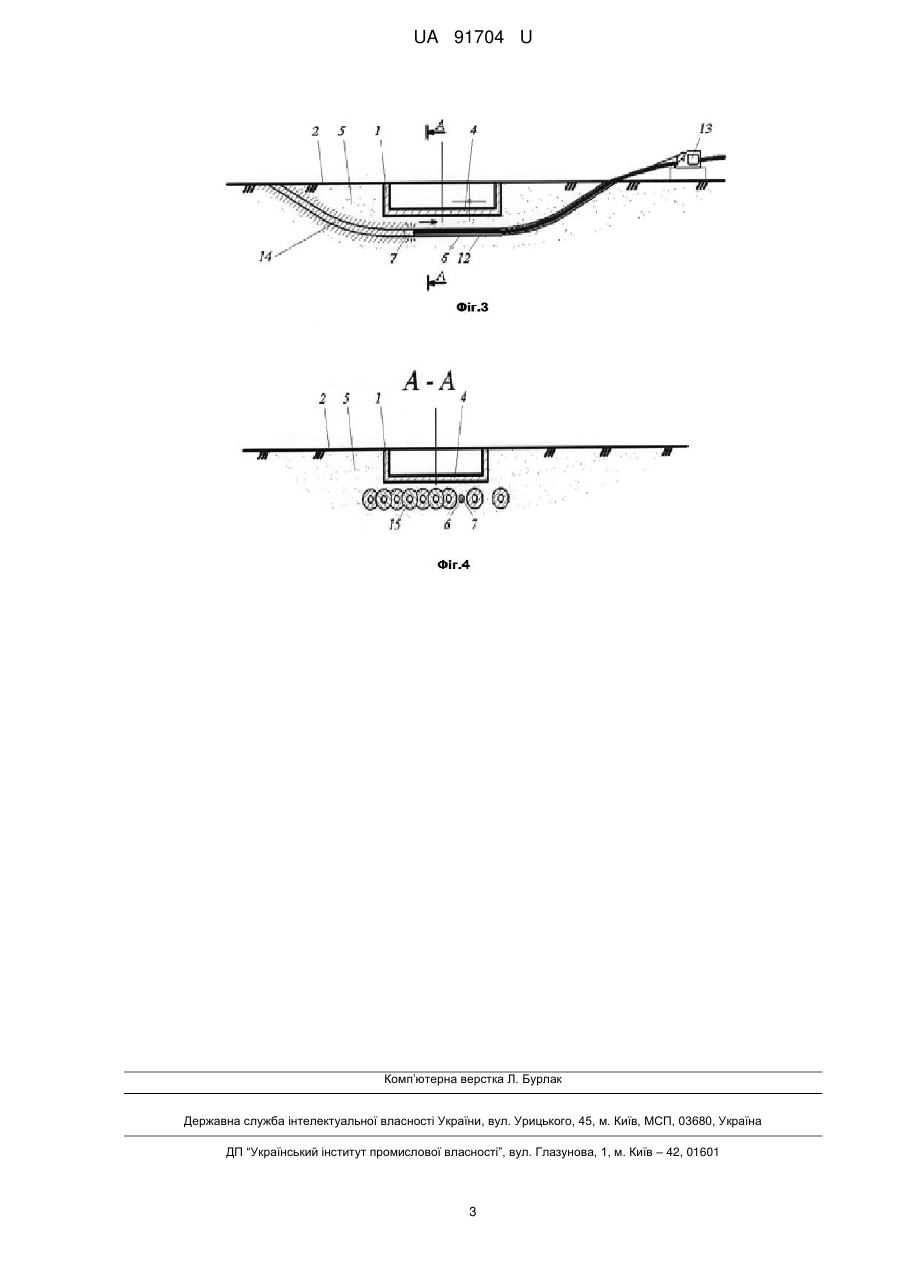

Реферат: Спосіб улаштування протифільтраційної завіси під спорудою включає створення ін'єкційних свердловин з подальшим нагнітанням під тиском до них закріплювальних розчинів. Ін'єкційні свердловини пробурюють з денної поверхні у площині, що автентична площині підошви споруди, з подальшим нагнітанням до них закріплювальних розчинів, після тужавіння яких утворюється протифільтраційна завіса. UA 91704 U (12) UA 91704 U UA 91704 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана для створення та ремонту гідроізоляції під існуючими спорудами. На території України знаходиться велика кількість сховищ радіоактивних і токсичних речовин. У процесі тривалої експлуатації гідроізоляція сховищ порушується, а у деяких випадках вона взагалі відсутня. На жаль більшість сховищ розташовано на територіях з водотривкими шарами ґрунту, які глибоко залягають або відсутні взагалі. Ізоляція таких сховищ від навколишнього середовища за допомогою відомих сьогодні способів улаштування протифільтраційних завіс є вкрай складною. Найбільш поширена технологія створення горизонтальних протифільтраційних екранів (ПФЕ) відкритим способом, який включає розробку котловану та улаштування в днищі і на укосах котловану протифільтраційного екрана з одного або декількох шарів непроникних матеріалів. (Прогнозы подтопления и расчет дренажных систем на застраиваемых и застроенных территориях: Справочное пособие к СНиП / ВНИИ ВОДГЕО. - М.: Стройиздат, 1991). Недоліком цього способу є неможливість створення ПФЕ під існуючими будівлями. Відомий також спосіб, найбільш близький до запропонованого і прийнятий як прототип, що складається з улаштування горизонтальної (міжпластової) протифільтраційної завіси (RU 2347034 С1, Ε02В 3/16, 20.02.2009). Згідно з цим способом, приблизно у центрі гідрогеологічного "вікна" проходять вертикальний шахтний стовбур, від якого на позначці завіси, яка споруджується, бурять віяла променевих горизонтальних свердловин, глибина яких обмежена потужністю водоносного горизонту. До свердловин нагнітають закріплювальні розчини і після закінчення їх тужавіння утворюється горизонтальна водонепроникна завіса, яка розділяє водоносний горизонт на дві частини. Недоліки цього способу полягають у: - обмеженості зони застосування - використання даного способу можливе тільки у межах гідрогеологічного "вікна"; неможливості ізолювання існуючого об'єкта від підземних техногенних процесів для захисту навколишнього середовища; - необхідності улаштування шахтного стовбура, що ускладнює реалізацію способу. Задачею корисної моделі є розробка такого способу улаштування протифільтраційної завіси під спорудою, який дозволяє знизити трудомісткість і вартість робіт, а також зменшити терміни виконання цих робіт. Поставлена задача вирішується тим, що включає створення ін'єкційних свердловин з подальшим нагнітанням під тиском до них закріплювальних розчинів, згідно з корисною моделлю, ін'єкційні свердловини пробурюють з денної поверхні у площині, що автентична площині підошви споруди, з подальшим нагнітанням до них закріплювальних розчинів, після тужавіння яких і утворюється протифільтраційна завіса. Схема виконання робіт з улаштування протифільтраційної завіси показана на кресленнях: на Фіг. 1 наведено вертикальний розріз по осі направляючої свердловини при її створенні; на Фіг. 2 - те ж саме, при затягуванні до неї ін'єктора; на Фіг. 3 - те ж саме, при нагнітанні закріплювального розчину; на Фіг. 4 - поперечний розріз завіси А-А, під час її улаштування. Спосіб здійснюють таким чином. Під спорудою 1 з денної поверхні 2, що автентична підошві 4 споруди 1, заглибленої у ґрунті 5, за допомогою бурової установки 3 розбурюють наскрізь ряд паралельно розміщених свердловин 6 для подальшого нагнітання до них закріплювальних розчинів. Після завершення буріння буровою установкою 3 до свердловини 6 затягують ін'єктор 7. При цьому, замість бурової головки 8, що виходить на денну поверхню 2, до бурових штанг 9 приєднують розширювач зворотної дії 10 і оголовок, який сприймає тягове зусилля на вертлюг (шарнір) 11, до якого кріпиться ін'єктор 7. При цьому вертлюг 11 обертається разом з буровими штангами 9, але не передає обертальний рух на ін'єктор 7. Після цього ін'єктор 7 протягують тяговим пристроєм 13 у свердловину 6 у зворотному напрямку з одночасним нагнітанням закріплювального розчину 14, який подається трубопроводами 12. Відстань між свердловинами, що призначається залежно від можливого радіуса закріплення ґрунтів, не повинна перевищувати двох можливих радіусів закріплення ґрунтів. З метою зменшення термінів виконання робіт процес спорудження завіси може проходити у два етапи. На першому етапі ін'єкційні свердловини влаштовують через одну з наступним їх ін'єктуванням, а на другому етапі - у проміжках між влаштованими свердловинами, влаштовуються свердловини з наступним їх ін'єктуванням, які влаштовані на першому етапі (Фіг. 4). Ін'єктування ґрунтів виконують закріплювальними розчинами, які підбираються відповідно до характеристик ґрунтів з урахуванням в'язкості і термінів тужавіння розчинів. 1 UA 91704 U 5 10 Після тужавіння розчину у ґрунті утворюється протифільтраційна завіса 15 з ін'єкційних свердловин, що перетинаються, які огинають підземну частину споруди. Дане технічне рішення може знайти застосування при улаштуванні і ремонті гідроізоляції гідротехнічних споруд, для захисту навколишнього середовища при експлуатації відстійників різного призначення, шламосховищ тощо, а також для захисту будівель і споруд від підтоплення. Перепоховання радіоактивних і токсичних речовин потребує великих грошових витрат, є небезпечним і може спричинити вторинне забруднення навколишнього середовища. У цих випадках застосування способу, що пропонується для ізоляції таких сховищ, може виявитись єдиним можливим рішенням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб улаштування протифільтраційної завіси під спорудою, що включає створення ін'єкційних свердловин з подальшим нагнітанням під тиском до них закріплювальних розчинів, який відрізняється тим, що ін'єкційні свердловини пробурюють з денної поверхні у площині, що автентична площині підошви споруди, з подальшим нагнітанням до них закріплювальних розчинів, після тужавіння яких утворюється протифільтраційна завіса. 2 UA 91704 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
