Спосіб улаштування екрана під спорудою

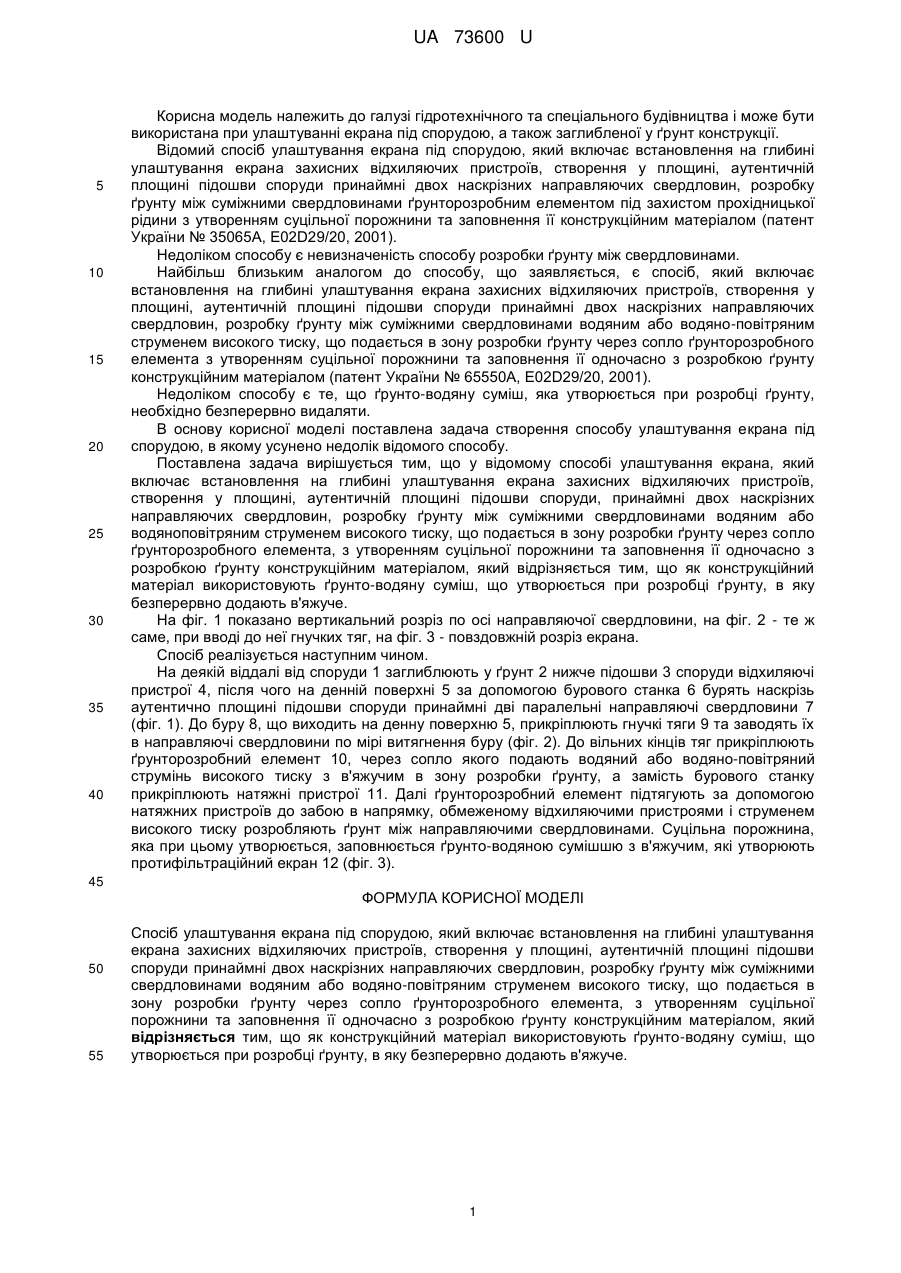

Реферат: Спосіб улаштування екрана під спорудою включає встановлення на глибині улаштування екрана захисних відхиляючих пристроїв, створення у площині наскрізних направляючих свердловин, розробку ґрунту між суміжними свердловинами водяним або водяно-повітряним струменем високого тиску, заповнення порожнини одночасно з розробкою ґрунту конструкційним матеріалом. UA 73600 U (12) UA 73600 U UA 73600 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі гідротехнічного та спеціального будівництва і може бути використана при улаштуванні екрана під спорудою, а також заглибленої у ґрунт конструкції. Відомий спосіб улаштування екрана під спорудою, який включає встановлення на глибині улаштування екрана захисних відхиляючих пристроїв, створення у площині, аутентичній площині підошви споруди принаймні двох наскрізних направляючих свердловин, розробку ґрунту між суміжними свердловинами ґрунторозробним елементом під захистом прохідницької рідини з утворенням суцільної порожнини та заповнення її конструкційним матеріалом (патент України № 35065A, E02D29/20, 2001). Недоліком способу є невизначеність способу розробки ґрунту між свердловинами. Найбільш близьким аналогом до способу, що заявляється, є спосіб, який включає встановлення на глибині улаштування екрана захисних відхиляючих пристроїв, створення у площині, аутентичній площині підошви споруди принаймні двох наскрізних направляючих свердловин, розробку ґрунту між суміжними свердловинами водяним або водяно-повітряним струменем високого тиску, що подається в зону розробки ґрунту через сопло ґрунторозробного елемента з утворенням суцільної порожнини та заповнення її одночасно з розробкою ґрунту конструкційним матеріалом (патент України № 65550А, E02D29/20, 2001). Недоліком способу є те, що ґрунто-водяну суміш, яка утворюється при розробці ґрунту, необхідно безперервно видаляти. В основу корисної моделі поставлена задача створення способу улаштування екрана під спорудою, в якому усунено недолік відомого способу. Поставлена задача вирішується тим, що у відомому способі улаштування екрана, який включає встановлення на глибині улаштування екрана захисних відхиляючих пристроїв, створення у площині, аутентичній площині підошви споруди, принаймні двох наскрізних направляючих свердловин, розробку ґрунту між суміжними свердловинами водяним або водяноповітряним струменем високого тиску, що подається в зону розробки ґрунту через сопло ґрунторозробного елемента, з утворенням суцільної порожнини та заповнення її одночасно з розробкою ґрунту конструкційним матеріалом, який відрізняється тим, що як конструкційний матеріал використовують ґрунто-водяну суміш, що утворюється при розробці ґрунту, в яку безперервно додають в'яжуче. На фіг. 1 показано вертикальний розріз по осі направляючої свердловини, на фіг. 2 - те ж саме, при вводі до неї гнучких тяг, на фіг. 3 - повздовжній розріз екрана. Спосіб реалізується наступним чином. На деякій віддалі від споруди 1 заглиблюють у ґрунт 2 нижче підошви 3 споруди відхиляючі пристрої 4, після чого на денній поверхні 5 за допомогою бурового станка 6 бурять наскрізь аутентично площині підошви споруди принаймні дві паралельні направляючі свердловини 7 (фіг. 1). До буру 8, що виходить на денну поверхню 5, прикріплюють гнучкі тяги 9 та заводять їх в направляючі свердловини по мірі витягнення буру (фіг. 2). До вільних кінців тяг прикріплюють ґрунторозробний елемент 10, через сопло якого подають водяний або водяно-повітряний струмінь високого тиску з в'яжучим в зону розробки ґрунту, а замість бурового станку прикріплюють натяжні пристрої 11. Далі ґрунторозробний елемент підтягують за допомогою натяжних пристроїв до забою в напрямку, обмеженому відхиляючими пристроями і струменем високого тиску розробляють ґрунт між направляючими свердловинами. Суцільна порожнина, яка при цьому утворюється, заповнюється ґрунто-водяною сумішшю з в'яжучим, які утворюють протифільтраційний екран 12 (фіг. 3). 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб улаштування екрана під спорудою, який включає встановлення на глибині улаштування екрана захисних відхиляючих пристроїв, створення у площині, аутентичній площині підошви споруди принаймні двох наскрізних направляючих свердловин, розробку ґрунту між суміжними свердловинами водяним або водяно-повітряним струменем високого тиску, що подається в зону розробки ґрунту через сопло ґрунторозробного елемента, з утворенням суцільної порожнини та заповнення її одночасно з розробкою ґрунту конструкційним матеріалом, який відрізняється тим, що як конструкційний матеріал використовують ґрунто-водяну суміш, що утворюється при розробці ґрунту, в яку безперервно додають в'яжуче. 1 UA 73600 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
