Заготовка для згортної втулки

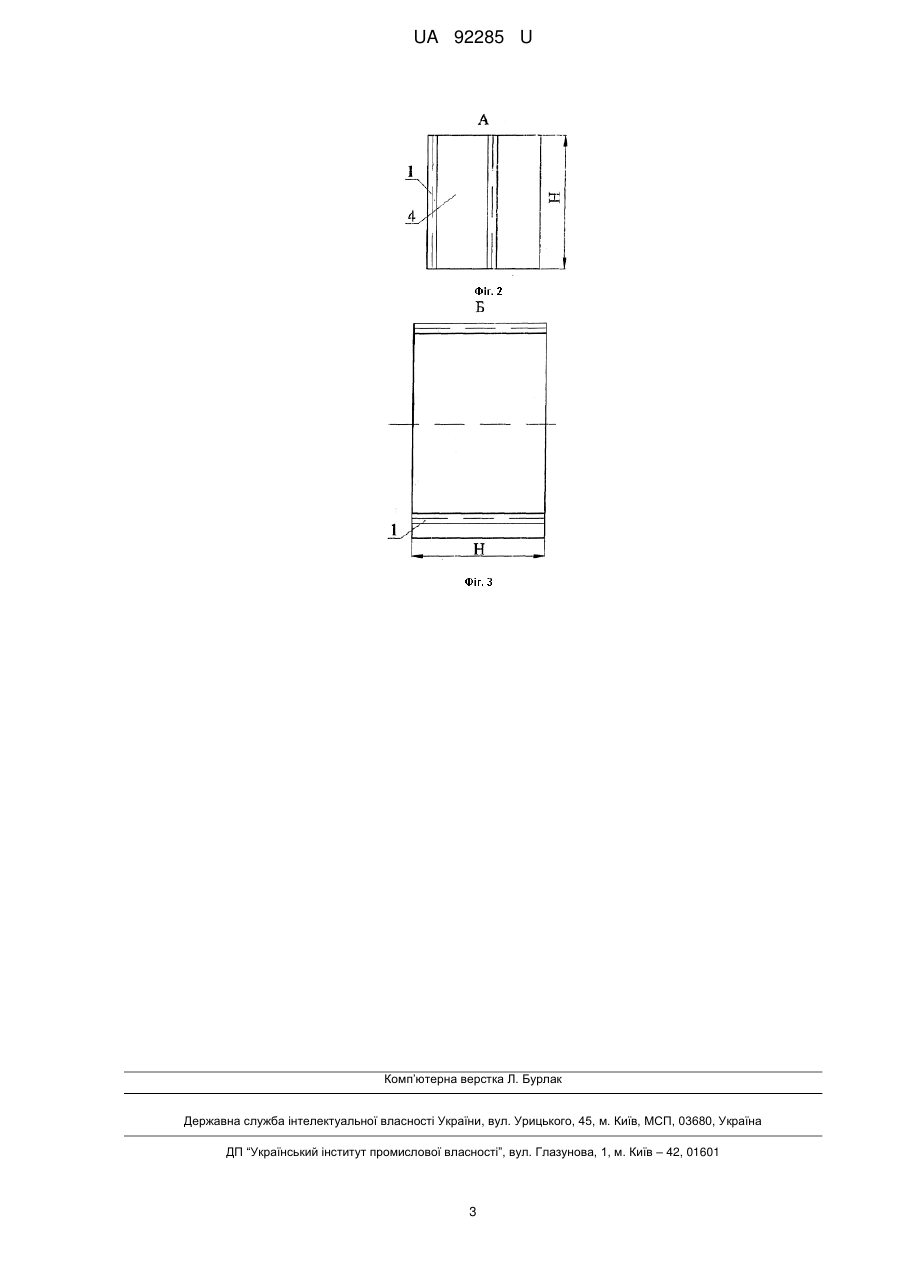

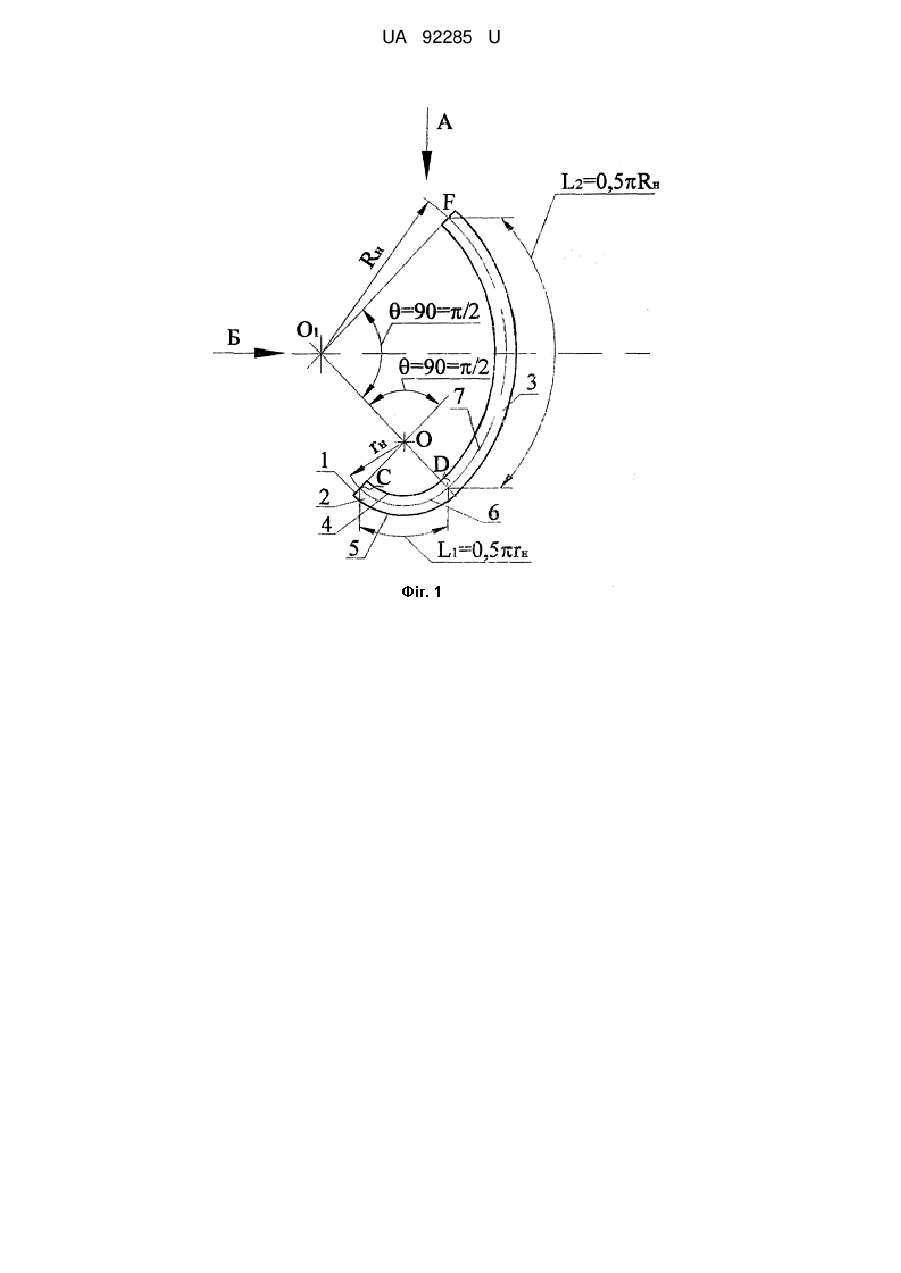

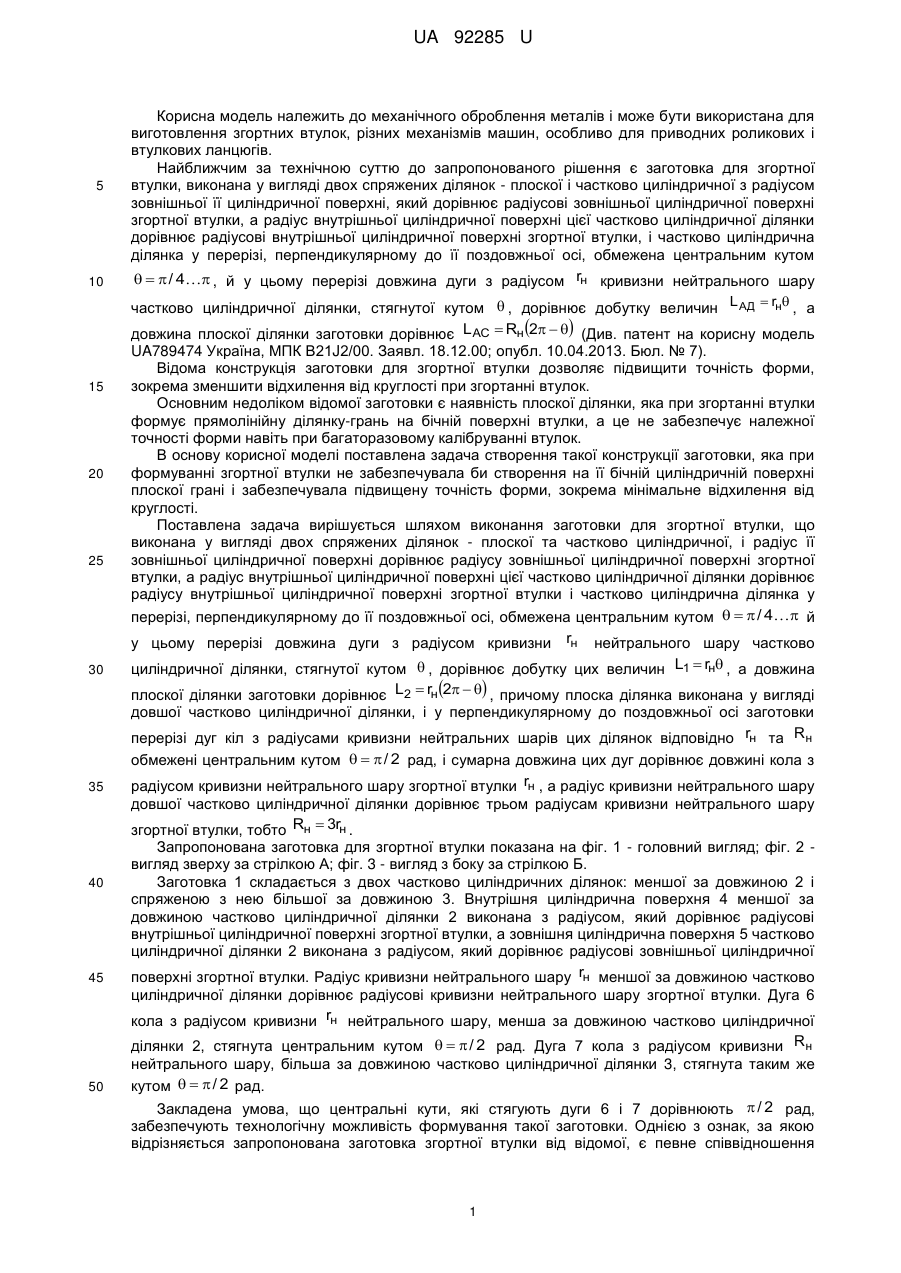

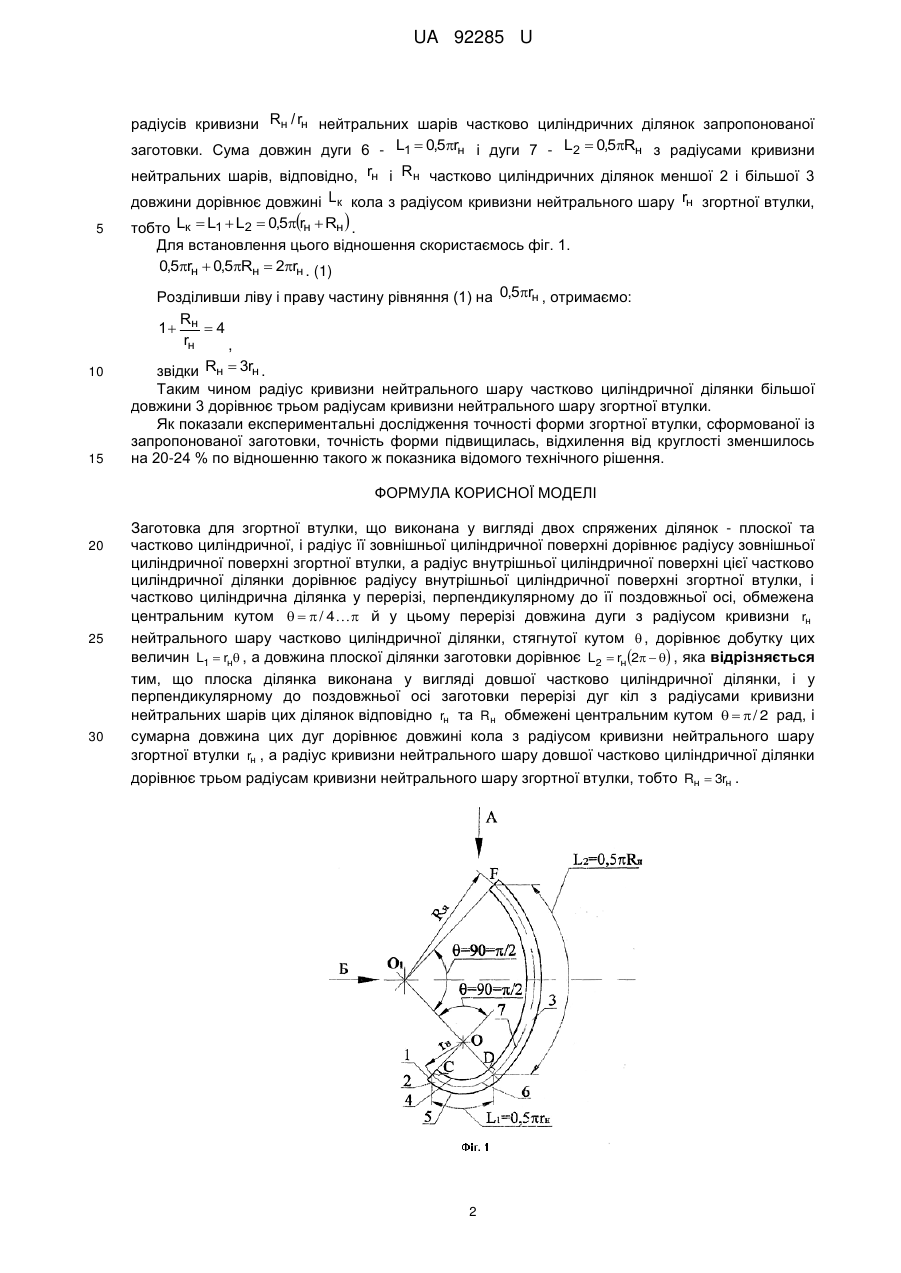

Реферат: Заготовка для згортної втулки виконана у вигляді двох спряжених ділянок - плоскої та частково циліндричної, і радіус її зовнішньої циліндричної поверхні дорівнює радіусу зовнішньої циліндричної поверхні згортної втулки. Радіус внутрішньої циліндричної поверхні цієї частково циліндричної ділянки дорівнює радіусу внутрішньої циліндричної поверхні згортної втулки, і частково циліндрична ділянка у перерізі, перпендикулярному до її поздовжньої осі, обмежена центральним кутом    / 4  й у цьому перерізі довжина дуги з радіусом кривизни rн нейтрального шару частково циліндричної ділянки, стягнутої кутом  , дорівнює добутку цих величин L1  rн , а довжина плоскої ділянки заготовки дорівнює L2  rн 2   . Плоска ділянка виконана у вигляді довшої частково циліндричної ділянки, і у перпендикулярному до поздовжньої осі заготовки перерізі дуг кіл з радіусами кривизни нейтральних шарів цих ділянок відповідно rн та Rн обмежені центральним кутом    / 2 рад. Сумарна довжина цих дуг дорівнює довжині кола з радіусом кривизни нейтрального шару згортної втулки rн . Радіус кривизни нейтрального шару довшої частково циліндричної ділянки дорівнює трьом радіусам кривизни нейтрального шару згортної втулки, тобто Rн  3rн . UA 92285 U (12) UA 92285 U UA 92285 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до механічного оброблення металів і може бути використана для виготовлення згортних втулок, різних механізмів машин, особливо для приводних роликових і втулкових ланцюгів. Найближчим за технічною суттю до запропонованого рішення є заготовка для згортної втулки, виконана у вигляді двох спряжених ділянок - плоскої і частково циліндричної з радіусом зовнішньої її циліндричної поверхні, який дорівнює радіусові зовнішньої циліндричної поверхні згортної втулки, а радіус внутрішньої циліндричної поверхні цієї частково циліндричної ділянки дорівнює радіусові внутрішньої циліндричної поверхні згортної втулки, і частково циліндрична ділянка у перерізі, перпендикулярному до її поздовжньої осі, обмежена центральним кутом    / 4 , й у цьому перерізі довжина дуги з радіусом rн кривизни нейтрального шару частково циліндричної ділянки, стягнутої кутом  , дорівнює добутку величин L АД  rн , а довжина плоскої ділянки заготовки дорівнює L АС  Rн 2   (Див. патент на корисну модель UA789474 Україна, МПК В21J2/00. Заявл. 18.12.00; опубл. 10.04.2013. Бюл. № 7). Відома конструкція заготовки для згортної втулки дозволяє підвищити точність форми, зокрема зменшити відхилення від круглості при згортанні втулок. Основним недоліком відомої заготовки є наявність плоскої ділянки, яка при згортанні втулки формує прямолінійну ділянку-грань на бічній поверхні втулки, а це не забезпечує належної точності форми навіть при багаторазовому калібруванні втулок. В основу корисної моделі поставлена задача створення такої конструкції заготовки, яка при формуванні згортної втулки не забезпечувала би створення на її бічній циліндричній поверхні плоскої грані і забезпечувала підвищену точність форми, зокрема мінімальне відхилення від круглості. Поставлена задача вирішується шляхом виконання заготовки для згортної втулки, що виконана у вигляді двох спряжених ділянок - плоскої та частково циліндричної, і радіус її зовнішньої циліндричної поверхні дорівнює радіусу зовнішньої циліндричної поверхні згортної втулки, а радіус внутрішньої циліндричної поверхні цієї частково циліндричної ділянки дорівнює радіусу внутрішньої циліндричної поверхні згортної втулки і частково циліндрична ділянка у перерізі, перпендикулярному до її поздовжньої осі, обмежена центральним кутом    / 4 й у цьому перерізі довжина дуги з радіусом кривизни rн нейтрального шару частково циліндричної ділянки, стягнутої кутом  , дорівнює добутку цих величин L1  rн , а довжина плоскої ділянки заготовки дорівнює L2  rн 2   , причому плоска ділянка виконана у вигляді довшої частково циліндричної ділянки, і у перпендикулярному до поздовжньої осі заготовки перерізі дуг кіл з радіусами кривизни нейтральних шарів цих ділянок відповідно rн та Rн обмежені центральним кутом    / 2 рад, і сумарна довжина цих дуг дорівнює довжині кола з радіусом кривизни нейтрального шару згортної втулки rн , а радіус кривизни нейтрального шару довшої частково циліндричної ділянки дорівнює трьом радіусам кривизни нейтрального шару згортної втулки, тобто Rн  3rн . Запропонована заготовка для згортної втулки показана на фіг. 1 - головний вигляд; фіг. 2 вигляд зверхуза стрілкою А; фіг. 3 - вигляд з боку за стрілкою Б. Заготовка 1 складається з двох частково циліндричних ділянок: меншої за довжиною 2 і спряженою з нею більшої за довжиною 3. Внутрішня циліндрична поверхня 4 меншої за довжиною частково циліндричної ділянки 2 виконана з радіусом, який дорівнює радіусові внутрішньої циліндричної поверхні згортної втулки, а зовнішня циліндрична поверхня 5 частково циліндричної ділянки 2 виконана з радіусом, який дорівнює радіусові зовнішньої циліндричної поверхні згортної втулки. Радіус кривизни нейтрального шару rн меншої за довжиною частково циліндричної ділянки дорівнює радіусові кривизни нейтрального шару згортної втулки. Дуга 6 кола з радіусом кривизни rн нейтрального шару, менша за довжиною частково циліндричної 50 ділянки 2, стягнута центральним кутом    / 2 рад. Дуга 7 кола з радіусом кривизни Rн нейтрального шару, більша за довжиною частково циліндричної ділянки 3, стягнута таким же кутом    / 2 рад. Закладена умова, що центральні кути, які стягують дуги 6 і 7 дорівнюють  / 2 рад, забезпечують технологічну можливість формування такої заготовки. Однією з ознак, за якою відрізняється запропонована заготовка згортної втулки від відомої, є певне співвідношення 1 UA 92285 U радіусів кривизни Rн / rн нейтральних шарів частково циліндричних ділянок запропонованої заготовки. Сума довжин дуги 6 - L1  0,5rн і дуги 7 - L2  0,5Rн з радіусами кривизни 5 нейтральних шарів, відповідно, rн і Rн частково циліндричних ділянок меншої 2 і більшої 3 довжини дорівнює довжині Lк кола з радіусом кривизни нейтрального шару rн згортної втулки, тобто Lк  L1  L2  0,5rн  Rн  . Для встановлення цього відношення скористаємось фіг. 1. 0,5rн  0,5Rн  2rн . (1) Розділивши ліву і праву частину рівняння (1) на 0,5rн , отримаємо: R 1 н  4 rн , 10 15 звідки Rн  3rн . Таким чином радіус кривизни нейтрального шару частково циліндричної ділянки більшої довжини 3 дорівнює трьом радіусам кривизни нейтрального шару згортної втулки. Як показали експериментальні дослідження точності форми згортної втулки, сформованої із запропонованої заготовки, точність форми підвищилась, відхилення від круглості зменшилось на 20-24 % по відношенню такого ж показника відомого технічного рішення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Заготовка для згортної втулки, що виконана у вигляді двох спряжених ділянок - плоскої та частково циліндричної, і радіус її зовнішньої циліндричної поверхні дорівнює радіусу зовнішньої циліндричної поверхні згортної втулки, а радіус внутрішньої циліндричної поверхні цієї частково циліндричної ділянки дорівнює радіусу внутрішньої циліндричної поверхні згортної втулки, і частково циліндрична ділянка у перерізі, перпендикулярному до її поздовжньої осі, обмежена центральним кутом    / 4  й у цьому перерізі довжина дуги з радіусом кривизни rн нейтрального шару частково циліндричної ділянки, стягнутої кутом  , дорівнює добутку цих величин L1  rн , а довжина плоскої ділянки заготовки дорівнює L2  rн 2   , яка відрізняється тим, що плоска ділянка виконана у вигляді довшої частково циліндричної ділянки, і у перпендикулярному до поздовжньої осі заготовки перерізі дуг кіл з радіусами кривизни нейтральних шарів цих ділянок відповідно rн та Rн обмежені центральним кутом    / 2 рад, і сумарна довжина цих дуг дорівнює довжині кола з радіусом кривизни нейтрального шару згортної втулки rн , а радіус кривизни нейтрального шару довшої частково циліндричної ділянки дорівнює трьом радіусам кривизни нейтрального шару згортної втулки, тобто Rн  3rн . 2 UA 92285 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
