Заготовка для згортної втулки

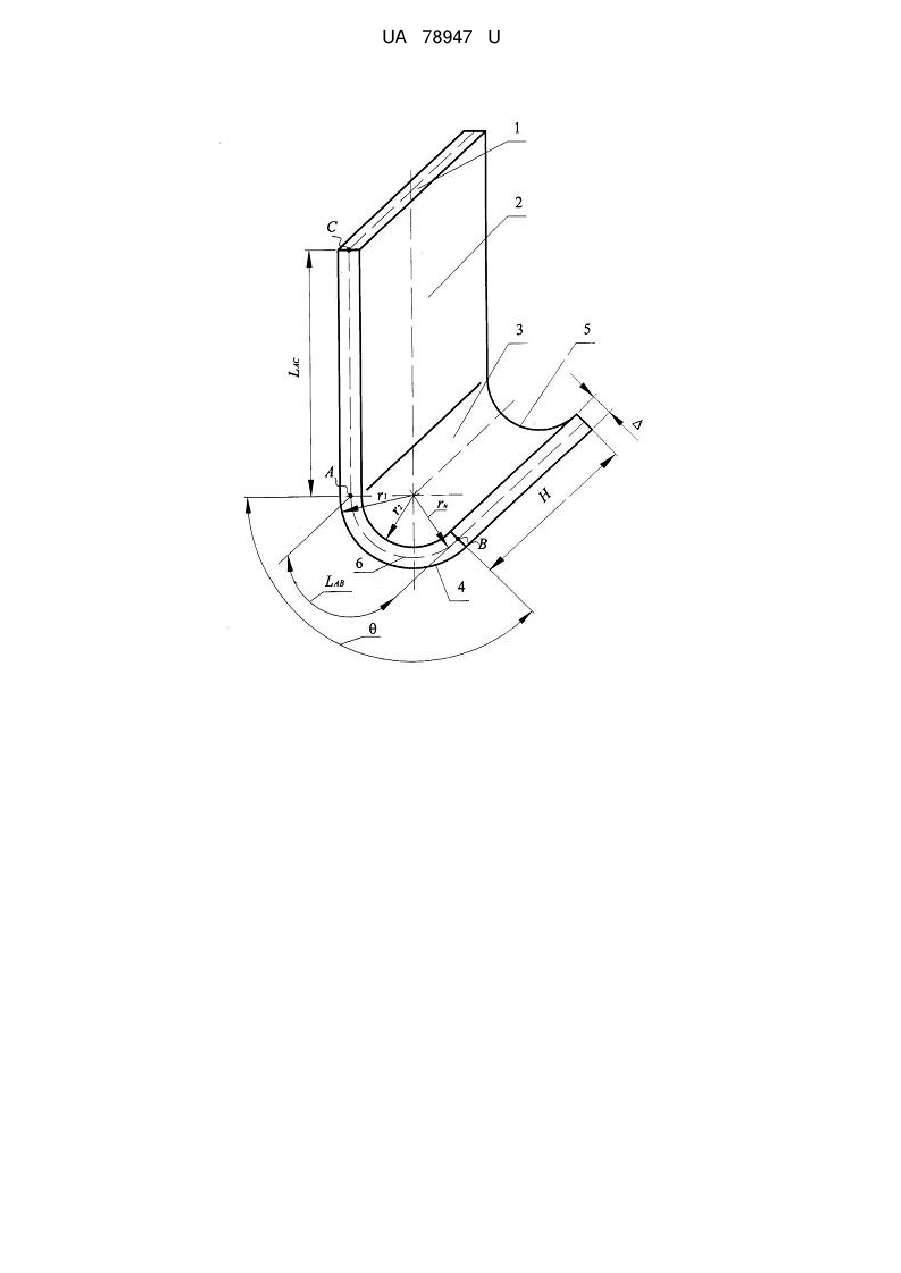

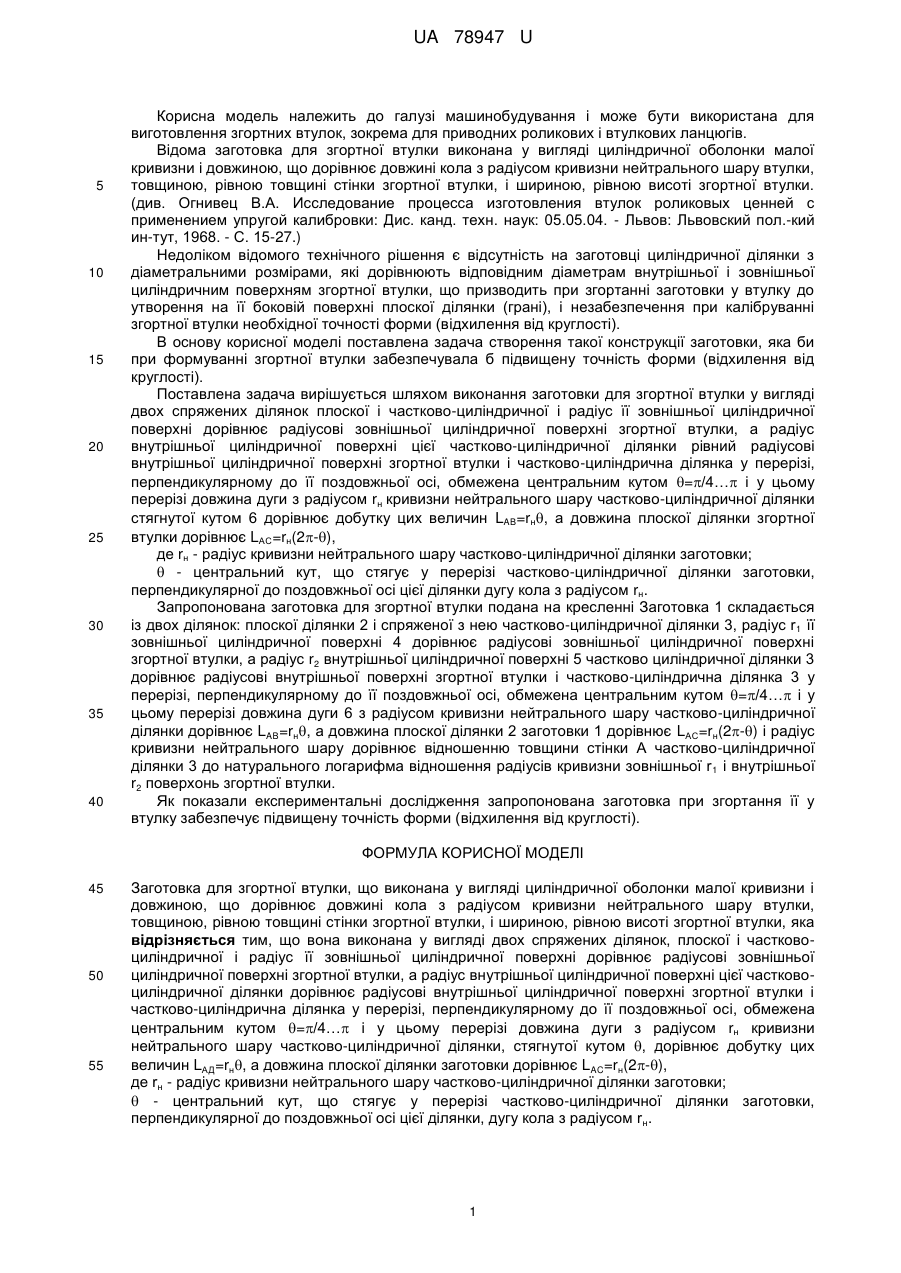

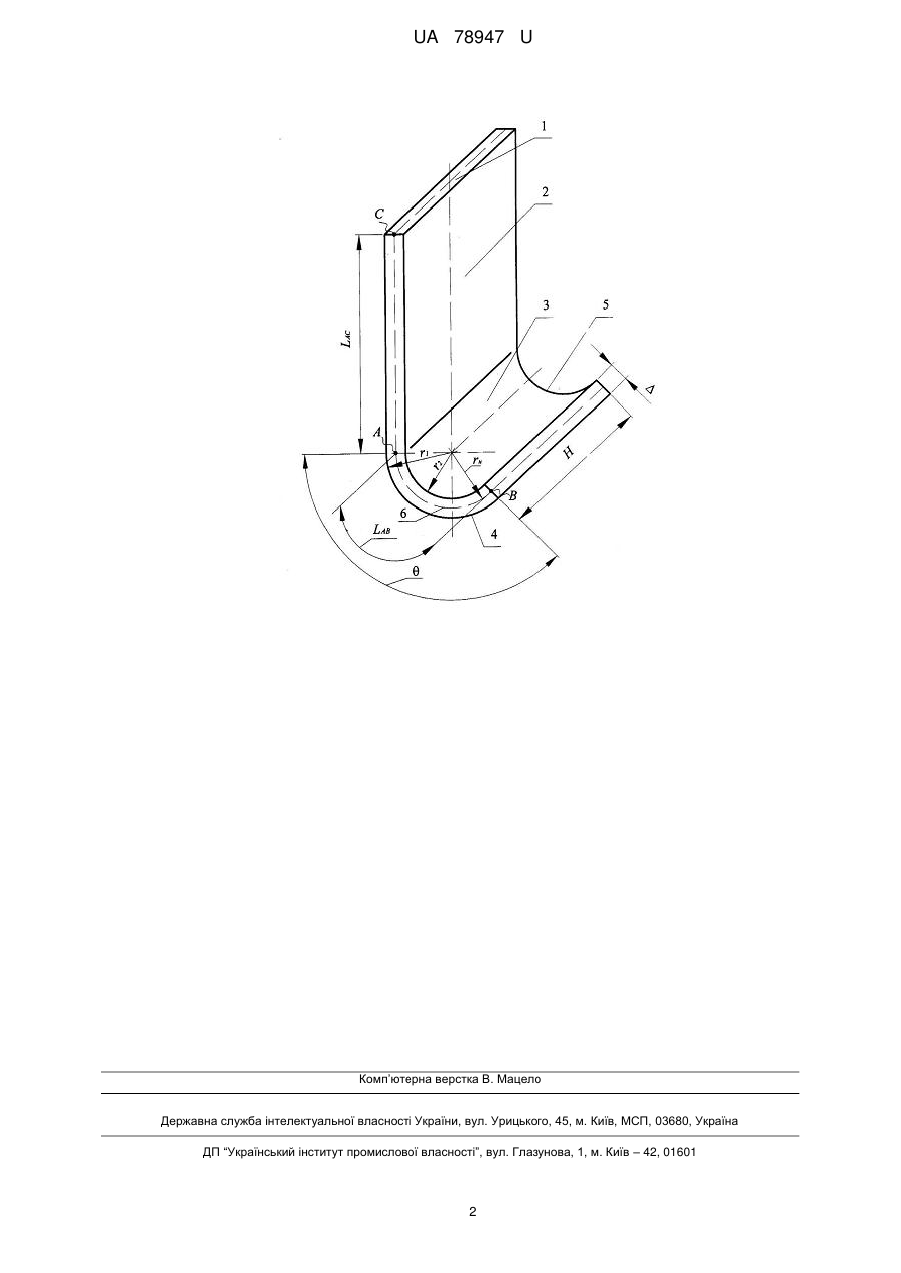

Реферат: Заготовка для згортної втулки виконана у вигляді циліндричної оболонки малої кривизни і довжиною, що дорівнює довжині кола з радіусом кривизни нейтрального шару втулки, товщиною, рівною товщині стінки згортної втулки, і шириною, рівною висоті згортної втулки. Заготовка виконана у вигляді двох спряжених ділянок, плоскої і частково-циліндричної і радіус її зовнішньої циліндричної поверхні дорівнює радіусові зовнішньої циліндричної поверхні згортної втулки, а радіус внутрішньої циліндричної поверхні цієї частково-циліндричної ділянки дорівнює радіусові внутрішньої циліндричної поверхні згортної втулки і частково-циліндрична ділянка у перерізі, перпендикулярному до її поздовжньої осі, обмежена центральним кутом =/4…. UA 78947 U (12) UA 78947 U UA 78947 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і може бути використана для виготовлення згортних втулок, зокрема для приводних роликових і втулкових ланцюгів. Відома заготовка для згортної втулки виконана у вигляді циліндричної оболонки малої кривизни і довжиною, що дорівнює довжині кола з радіусом кривизни нейтрального шару втулки, товщиною, рівною товщині стінки згортної втулки, і шириною, рівною висоті згортної втулки. (див. Огнивец В.А. Исследование процесса изготовления втулок роликовых ценней с применением упругой калибровки: Дис. канд. техн. наук: 05.05.04. - Львов: Львовский пол.-кий ин-тут, 1968. - С. 15-27.) Недоліком відомого технічного рішення є відсутність на заготовці циліндричної ділянки з діаметральними розмірами, які дорівнюють відповідним діаметрам внутрішньої і зовнішньої циліндричним поверхням згортної втулки, що призводить при згортанні заготовки у втулку до утворення на її боковій поверхні плоскої ділянки (грані), і незабезпечення при калібруванні згортної втулки необхідної точності форми (відхилення від круглості). В основу корисної моделі поставлена задача створення такої конструкції заготовки, яка би при формуванні згортної втулки забезпечувала б підвищену точність форми (відхилення від круглості). Поставлена задача вирішується шляхом виконання заготовки для згортної втулки у вигляді двох спряжених ділянок плоскої і частково-циліндричної і радіус її зовнішньої циліндричної поверхні дорівнює радіусові зовнішньої циліндричної поверхні згортної втулки, а радіус внутрішньої циліндричної поверхні цієї частково-циліндричної ділянки рівний радіусові внутрішньої циліндричної поверхні згортної втулки і частково-циліндрична ділянка у перерізі, перпендикулярному до її поздовжньої осі, обмежена центральним кутом =/4… і у цьому перерізі довжина дуги з радіусом rн кривизни нейтрального шару частково-циліндричної ділянки стягнутої кутом 6 дорівнює добутку цих величин LAB=rн, а довжина плоскої ділянки згортної втулки дорівнює LAС=rн(2-), де rн - радіус кривизни нейтрального шару частково-циліндричної ділянки заготовки;  - центральний кут, що стягує у перерізі частково-циліндричної ділянки заготовки, перпендикулярної до поздовжньої осі цієї ділянки дугу кола з радіусом rн. Запропонована заготовка для згортної втулки подана на кресленні Заготовка 1 складається із двох ділянок: плоскої ділянки 2 і спряженої з нею частково-циліндричної ділянки 3, радіус r1 її зовнішньої циліндричної поверхні 4 дорівнює радіусові зовнішньої циліндричної поверхні згортної втулки, а радіус r2 внутрішньої циліндричної поверхні 5 частково циліндричної ділянки 3 дорівнює радіусові внутрішньої поверхні згортної втулки і частково-циліндрична ділянка 3 у перерізі, перпендикулярному до її поздовжньої осі, обмежена центральним кутом =/4… і у цьому перерізі довжина дуги 6 з радіусом кривизни нейтрального шару частково-циліндричної ділянки дорівнює LAB=rн, а довжина плоскої ділянки 2 заготовки 1 дорівнює LAС=rн(2-) і радіус кривизни нейтрального шару дорівнює відношенню товщини стінки А частково-циліндричної ділянки 3 до натурального логарифма відношення радіусів кривизни зовнішньої r 1 і внутрішньої r2 поверхонь згортної втулки. Як показали експериментальні дослідження запропонована заготовка при згортання її у втулку забезпечує підвищену точність форми (відхилення від круглості). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Заготовка для згортної втулки, що виконана у вигляді циліндричної оболонки малої кривизни і довжиною, що дорівнює довжині кола з радіусом кривизни нейтрального шару втулки, товщиною, рівною товщині стінки згортної втулки, і шириною, рівною висоті згортної втулки, яка відрізняється тим, що вона виконана у вигляді двох спряжених ділянок, плоскої і частковоциліндричної і радіус її зовнішньої циліндричної поверхні дорівнює радіусові зовнішньої циліндричної поверхні згортної втулки, а радіус внутрішньої циліндричної поверхні цієї частковоциліндричної ділянки дорівнює радіусові внутрішньої циліндричної поверхні згортної втулки і частково-циліндрична ділянка у перерізі, перпендикулярному до її поздовжньої осі, обмежена центральним кутом =/4… і у цьому перерізі довжина дуги з радіусом rн кривизни нейтрального шару частково-циліндричної ділянки, стягнутої кутом , дорівнює добутку цих величин LAД=rн, а довжина плоскої ділянки заготовки дорівнює LAC=rн(2-), де rн - радіус кривизни нейтрального шару частково-циліндричної ділянки заготовки;  - центральний кут, що стягує у перерізі частково-циліндричної ділянки заготовки, перпендикулярної до поздовжньої осі цієї ділянки, дугу кола з радіусом r н. 1 UA 78947 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
