Пластиковий відкритий обтискний футляр “секрет 2″

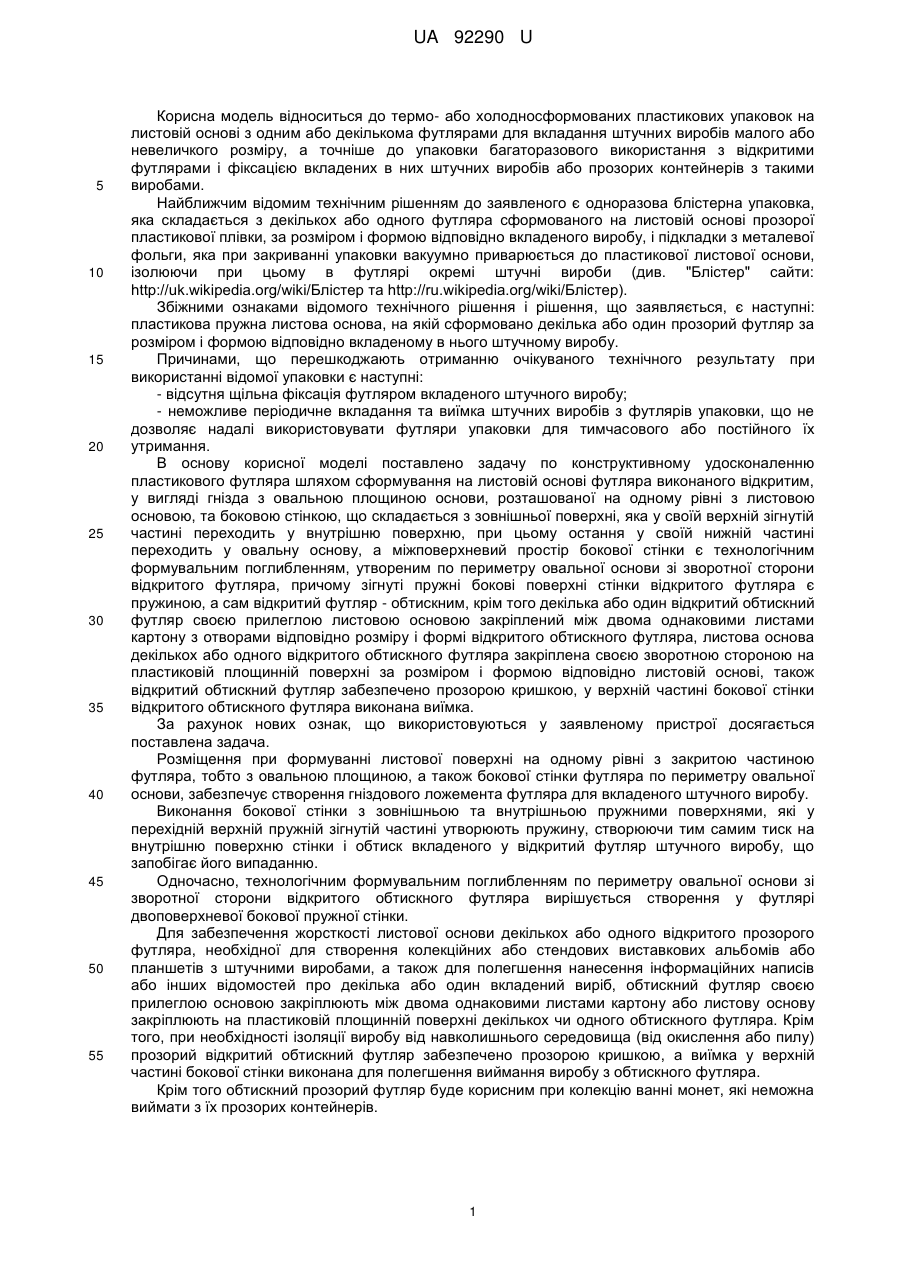

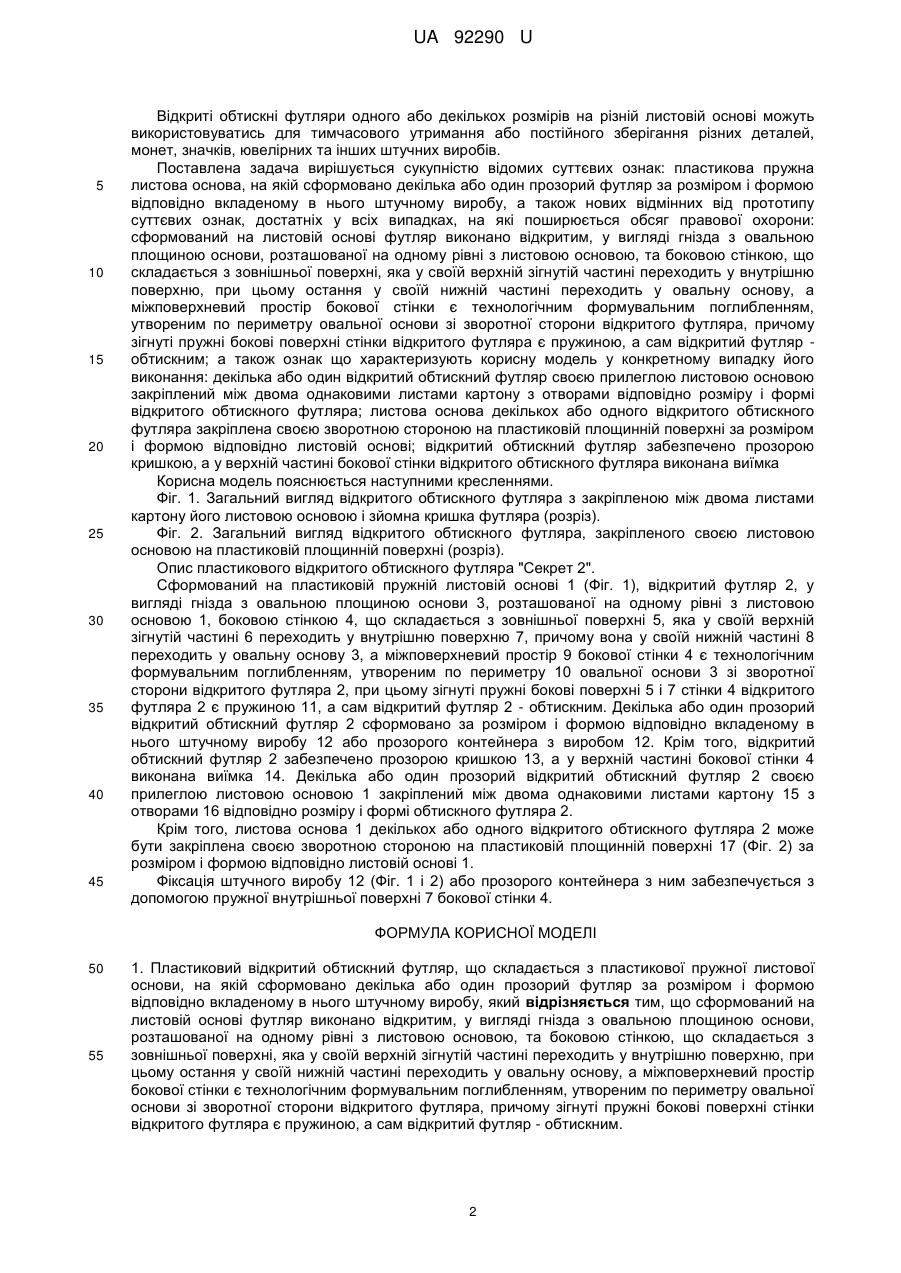

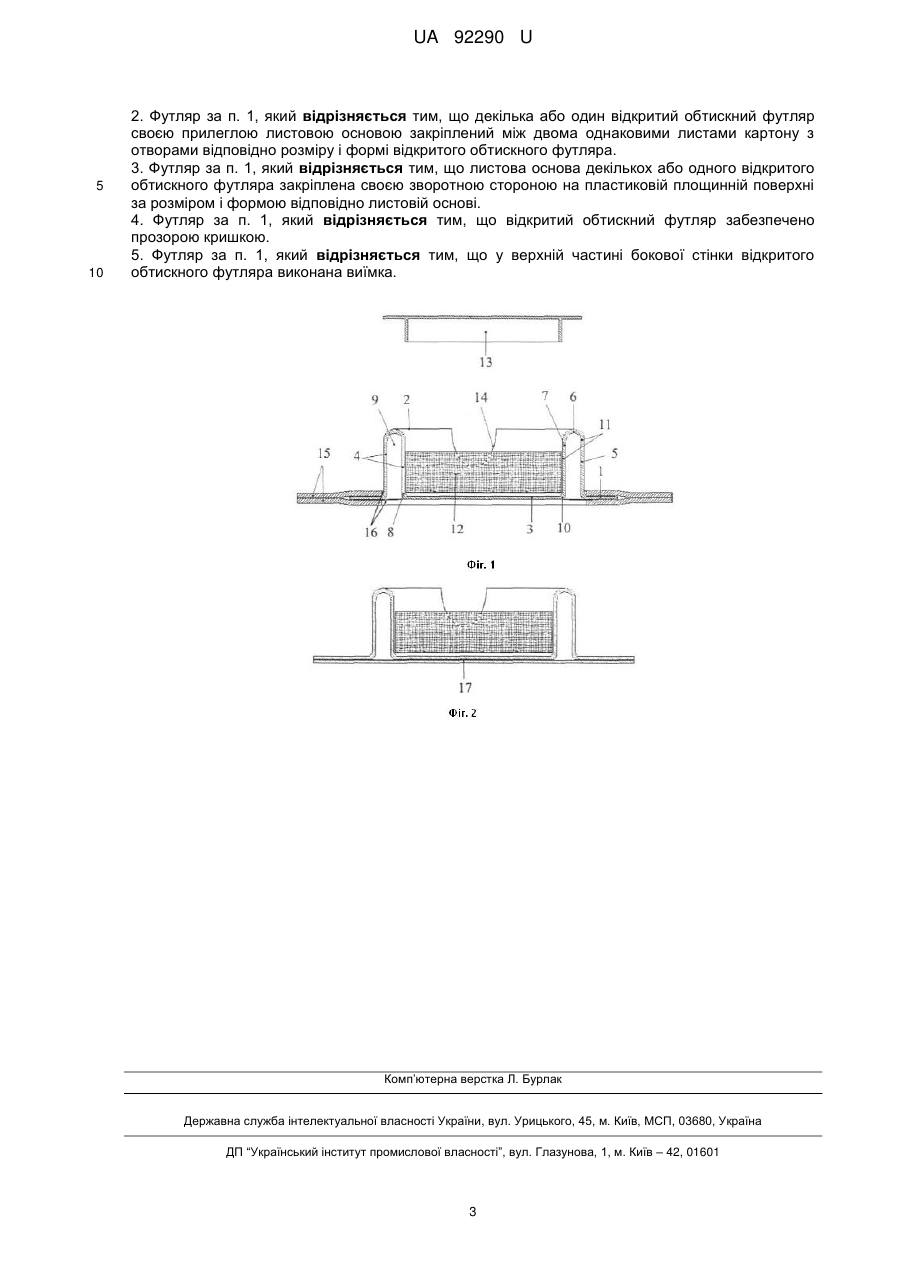

Реферат: UA 92290 U UA 92290 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель відноситься до термо- або холодносформованих пластикових упаковок на листовій основі з одним або декількома футлярами для вкладання штучних виробів малого або невеличкого розміру, а точніше до упаковки багаторазового використання з відкритими футлярами і фіксацією вкладених в них штучних виробів або прозорих контейнерів з такими виробами. Найближчим відомим технічним рішенням до заявленого є одноразова блістерна упаковка, яка складається з декількох або одного футляра сформованого на листовій основі прозорої пластикової плівки, за розміром і формою відповідно вкладеного виробу, і підкладки з металевої фольги, яка при закриванні упаковки вакуумно приварюється до пластикової листової основи, ізолюючи при цьому в футлярі окремі штучні вироби (див. "Блістер" сайти: http://uk.wikipedia.org/wiki/Бліcтер та http://ru.wikipedia.org/wiki/Бліcтер). Збіжними ознаками відомого технічного рішення і рішення, що заявляється, є наступні: пластикова пружна листова основа, на якій сформовано декілька або один прозорий футляр за розміром і формою відповідно вкладеному в нього штучному виробу. Причинами, що перешкоджають отриманню очікуваного технічного результату при використанні відомої упаковки є наступні: - відсутня щільна фіксація футляром вкладеного штучного виробу; - неможливе періодичне вкладання та виїмка штучних виробів з футлярів упаковки, що не дозволяє надалі використовувати футляри упаковки для тимчасового або постійного їх утримання. В основу корисної моделі поставлено задачу по конструктивному удосконаленню пластикового футляра шляхом сформування на листовій основі футляра виконаного відкритим, у вигляді гнізда з овальною площиною основи, розташованої на одному рівні з листовою основою, та боковою стінкою, що складається з зовнішньої поверхні, яка у своїй верхній зігнутій частині переходить у внутрішню поверхню, при цьому остання у своїй нижній частині переходить у овальну основу, а міжповерхневий простір бокової стінки є технологічним формувальним поглибленням, утвореним по периметру овальної основи зі зворотної сторони відкритого футляра, причому зігнуті пружні бокові поверхні стінки відкритого футляра є пружиною, а сам відкритий футляр - обтискним, крім того декілька або один відкритий обтискний футляр своєю прилеглою листовою основою закріплений між двома однаковими листами картону з отворами відповідно розміру і формі відкритого обтискного футляра, листова основа декількох або одного відкритого обтискного футляра закріплена своєю зворотною стороною на пластиковій площинній поверхні за розміром і формою відповідно листовій основі, також відкритий обтискний футляр забезпечено прозорою кришкою, у верхній частині бокової стінки відкритого обтискного футляра виконана виїмка. За рахунок нових ознак, що використовуються у заявленому пристрої досягається поставлена задача. Розміщення при формуванні листової поверхні на одному рівні з закритою частиною футляра, тобто з овальною площиною, а також бокової стінки футляра по периметру овальної основи, забезпечує створення гніздового ложемента футляра для вкладеного штучного виробу. Виконання бокової стінки з зовнішньою та внутрішньою пружними поверхнями, які у перехідній верхній пружній зігнутій частині утворюють пружину, створюючи тим самим тиск на внутрішню поверхню стінки і обтиск вкладеного у відкритий футляр штучного виробу, що запобігає його випаданню. Одночасно, технологічним формувальним поглибленням по периметру овальної основи зі зворотної сторони відкритого обтискного футляра вирішується створення у футлярі двоповерхневої бокової пружної стінки. Для забезпечення жорсткості листової основи декількох або одного відкритого прозорого футляра, необхідної для створення колекційних або стендових виставкових альбомів або планшетів з штучними виробами, а також для полегшення нанесення інформаційних написів або інших відомостей про декілька або один вкладений виріб, обтискний футляр своєю прилеглою основою закріплюють між двома однаковими листами картону або листову основу закріплюють на пластиковій площинній поверхні декількох чи одного обтискного футляра. Крім того, при необхідності ізоляції виробу від навколишнього середовища (від окислення або пилу) прозорий відкритий обтискний футляр забезпечено прозорою кришкою, а виїмка у верхній частині бокової стінки виконана для полегшення виймання виробу з обтискного футляра. Крім того обтискний прозорий футляр буде корисним при колекцію ванні монет, які неможна виймати з їх прозорих контейнерів. 1 UA 92290 U 5 10 15 20 25 30 35 40 45 Відкриті обтискні футляри одного або декількох розмірів на різній листовій основі можуть використовуватись для тимчасового утримання або постійного зберігання різних деталей, монет, значків, ювелірних та інших штучних виробів. Поставлена задача вирішується сукупністю відомих суттєвих ознак: пластикова пружна листова основа, на якій сформовано декілька або один прозорий футляр за розміром і формою відповідно вкладеному в нього штучному виробу, а також нових відмінних від прототипу суттєвих ознак, достатніх у всіх випадках, на які поширюється обсяг правової охорони: сформований на листовій основі футляр виконано відкритим, у вигляді гнізда з овальною площиною основи, розташованої на одному рівні з листовою основою, та боковою стінкою, що складається з зовнішньої поверхні, яка у своїй верхній зігнутій частині переходить у внутрішню поверхню, при цьому остання у своїй нижній частині переходить у овальну основу, а міжповерхневий простір бокової стінки є технологічним формувальним поглибленням, утвореним по периметру овальної основи зі зворотної сторони відкритого футляра, причому зігнуті пружні бокові поверхні стінки відкритого футляра є пружиною, а сам відкритий футляр обтискним; а також ознак що характеризують корисну модель у конкретному випадку його виконання: декілька або один відкритий обтискний футляр своєю прилеглою листовою основою закріплений між двома однаковими листами картону з отворами відповідно розміру і формі відкритого обтискного футляра; листова основа декількох або одного відкритого обтискного футляра закріплена своєю зворотною стороною на пластиковій площинній поверхні за розміром і формою відповідно листовій основі; відкритий обтискний футляр забезпечено прозорою кришкою, а у верхній частині бокової стінки відкритого обтискного футляра виконана виїмка Корисна модель пояснюється наступними кресленнями. Фіг. 1. Загальний вигляд відкритого обтискного футляра з закріпленою між двома листами картону його листовою основою і зйомна кришка футляра (розріз). Фіг. 2. Загальний вигляд відкритого обтискного футляра, закріпленого своєю листовою основою на пластиковій площинній поверхні (розріз). Опис пластикового відкритого обтискного футляра "Секрет 2". Сформований на пластиковій пружній листовій основі 1 (Фіг. 1), відкритий футляр 2, у вигляді гнізда з овальною площиною основи 3, розташованої на одному рівні з листовою основою 1, боковою стінкою 4, що складається з зовнішньої поверхні 5, яка у своїй верхній зігнутій частині 6 переходить у внутрішню поверхню 7, причому вона у своїй нижній частині 8 переходить у овальну основу 3, а міжповерхневий простір 9 бокової стінки 4 є технологічним формувальним поглибленням, утвореним по периметру 10 овальної основи 3 зі зворотної сторони відкритого футляра 2, при цьому зігнуті пружні бокові поверхні 5 і 7 стінки 4 відкритого футляра 2 є пружиною 11, а сам відкритий футляр 2 - обтискним. Декілька або один прозорий відкритий обтискний футляр 2 сформовано за розміром і формою відповідно вкладеному в нього штучному виробу 12 або прозорого контейнера з виробом 12. Крім того, відкритий обтискний футляр 2 забезпечено прозорою кришкою 13, а у верхній частині бокової стінки 4 виконана виїмка 14. Декілька або один прозорий відкритий обтискний футляр 2 своєю прилеглою листовою основою 1 закріплений між двома однаковими листами картону 15 з отворами 16 відповідно розміру і формі обтискного футляра 2. Крім того, листова основа 1 декількох або одного відкритого обтискного футляра 2 може бути закріплена своєю зворотною стороною на пластиковій площинній поверхні 17 (Фіг. 2) за розміром і формою відповідно листовій основі 1. Фіксація штучного виробу 12 (Фіг. 1 і 2) або прозорого контейнера з ним забезпечується з допомогою пружної внутрішньої поверхні 7 бокової стінки 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Пластиковий відкритий обтискний футляр, що складається з пластикової пружної листової основи, на якій сформовано декілька або один прозорий футляр за розміром і формою відповідно вкладеному в нього штучному виробу, який відрізняється тим, що сформований на листовій основі футляр виконано відкритим, у вигляді гнізда з овальною площиною основи, розташованої на одному рівні з листовою основою, та боковою стінкою, що складається з зовнішньої поверхні, яка у своїй верхній зігнутій частині переходить у внутрішню поверхню, при цьому остання у своїй нижній частині переходить у овальну основу, а міжповерхневий простір бокової стінки є технологічним формувальним поглибленням, утвореним по периметру овальної основи зі зворотної сторони відкритого футляра, причому зігнуті пружні бокові поверхні стінки відкритого футляра є пружиною, а сам відкритий футляр - обтискним. 2 UA 92290 U 5 10 2. Футляр за п. 1, який відрізняється тим, що декілька або один відкритий обтискний футляр своєю прилеглою листовою основою закріплений між двома однаковими листами картону з отворами відповідно розміру і формі відкритого обтискного футляра. 3. Футляр за п. 1, який відрізняється тим, що листова основа декількох або одного відкритого обтискного футляра закріплена своєю зворотною стороною на пластиковій площинній поверхні за розміром і формою відповідно листовій основі. 4. Футляр за п. 1, який відрізняється тим, що відкритий обтискний футляр забезпечено прозорою кришкою. 5. Футляр за п. 1, який відрізняється тим, що у верхній частині бокової стінки відкритого обтискного футляра виконана виїмка. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
