Футляр для зберігання і перенесення гнучких дисків

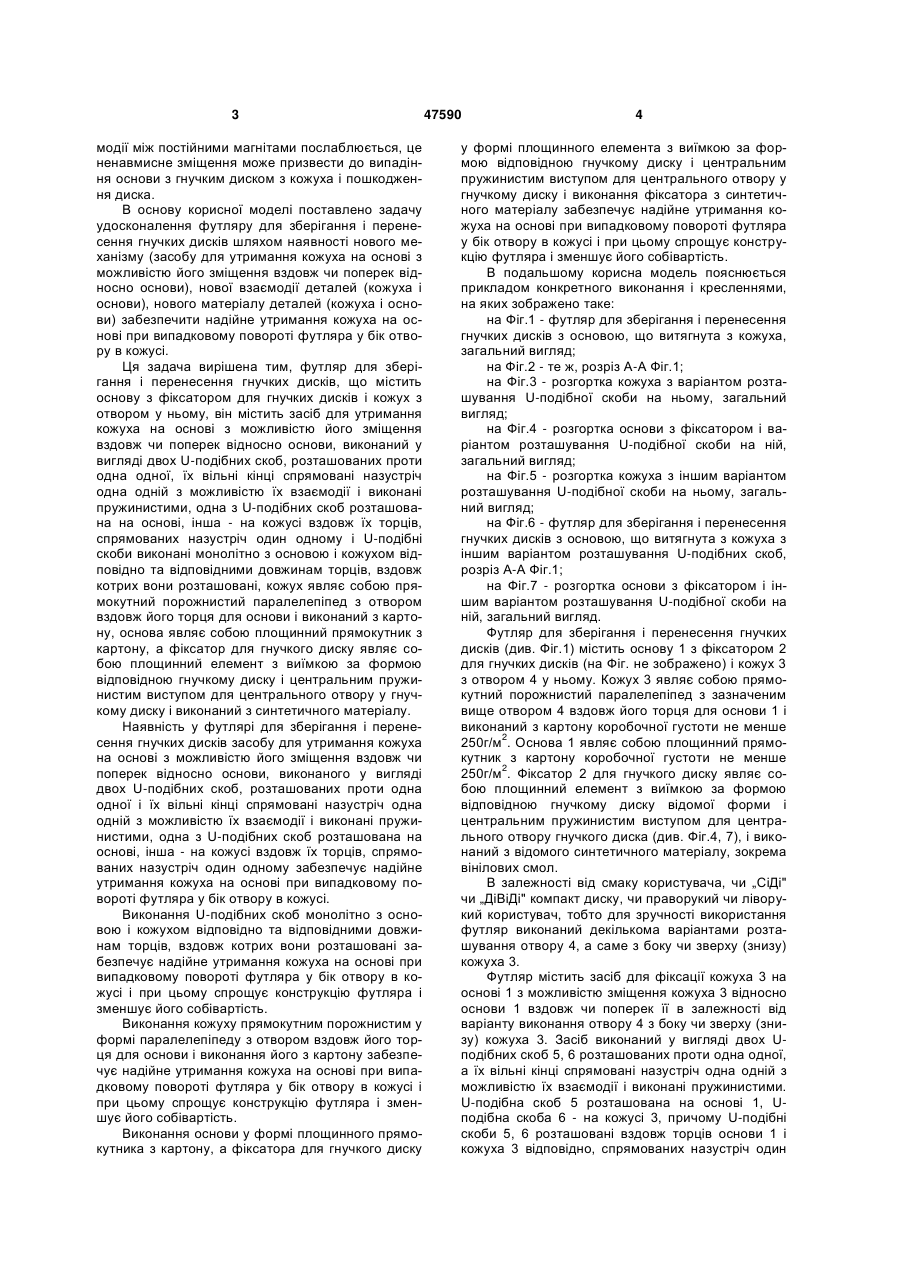

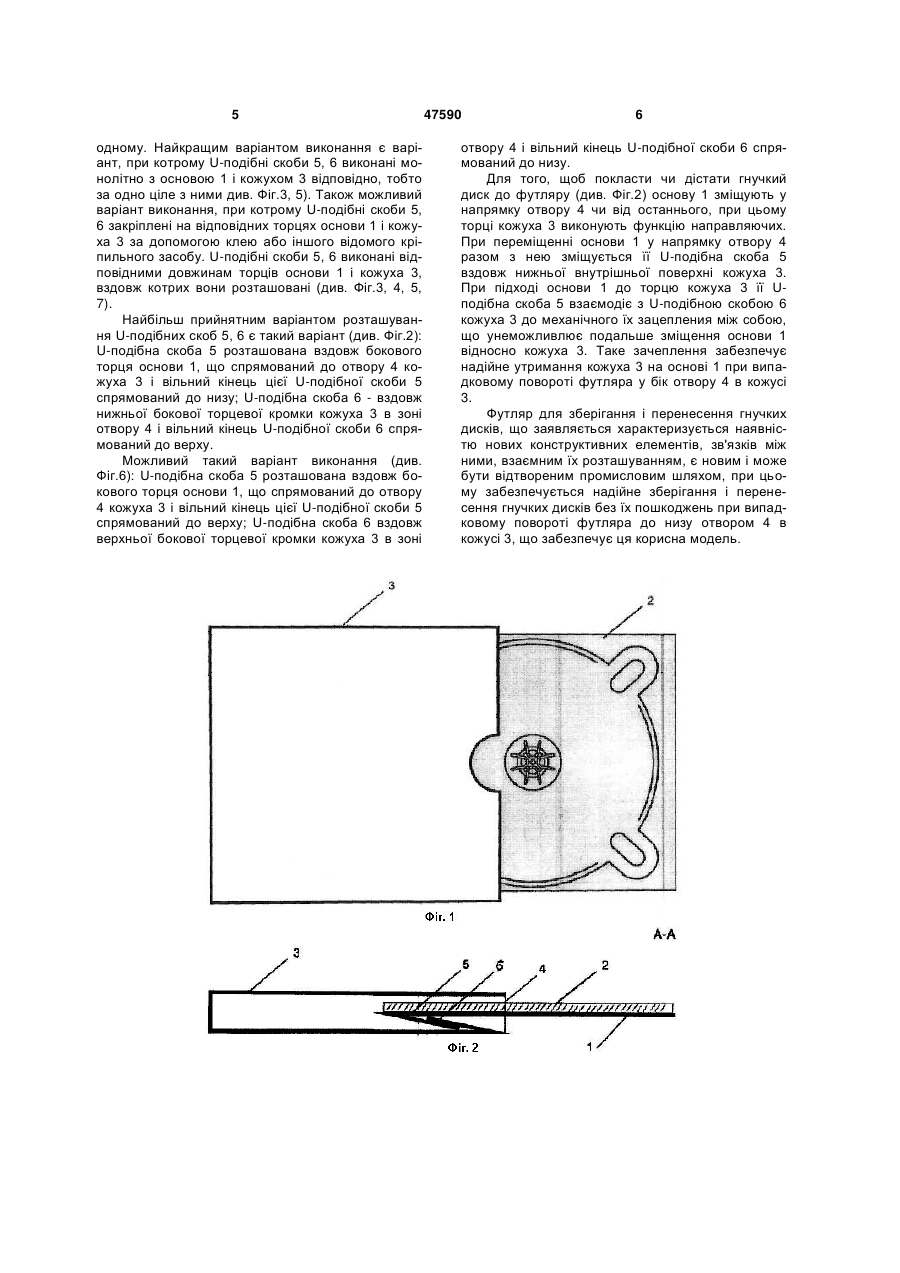

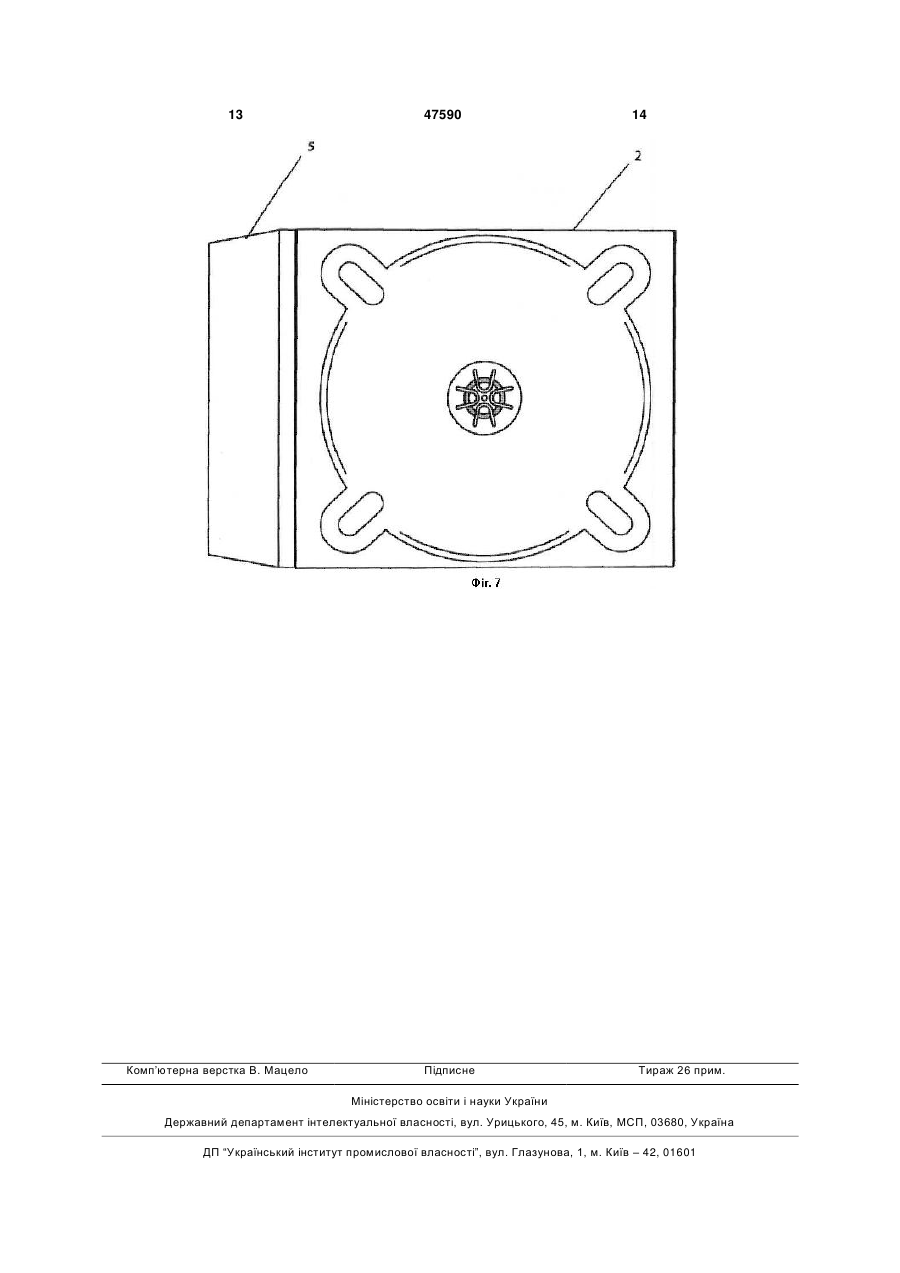

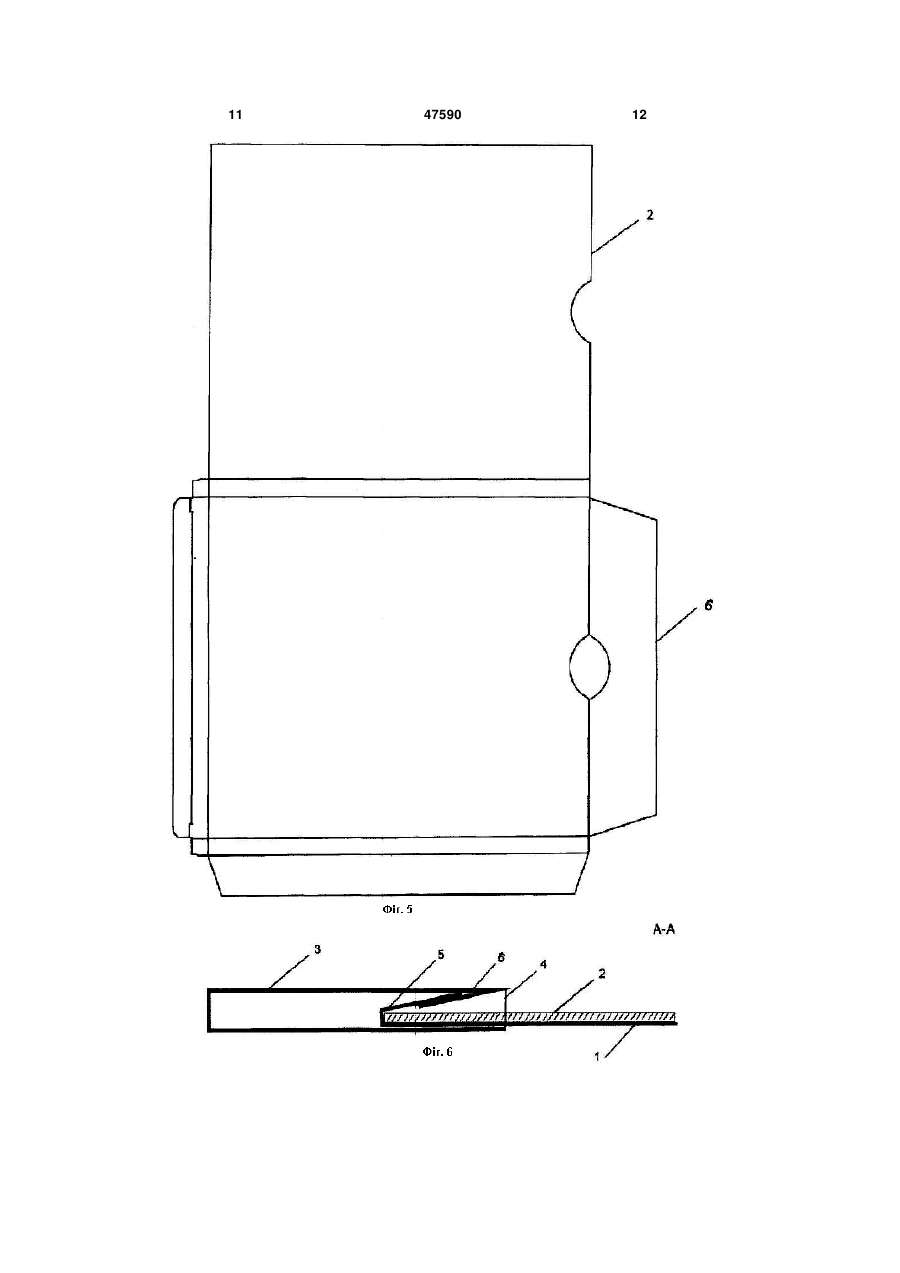

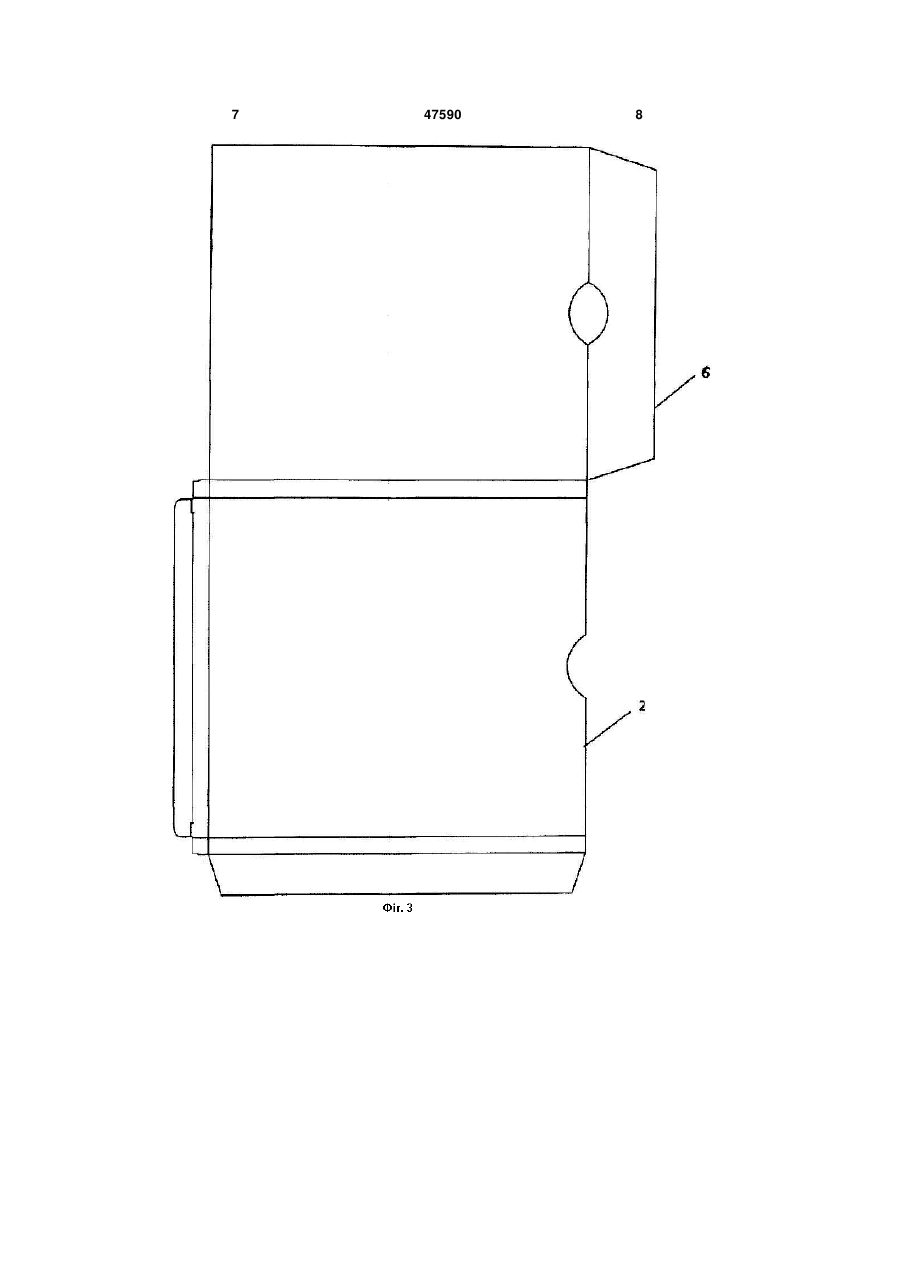

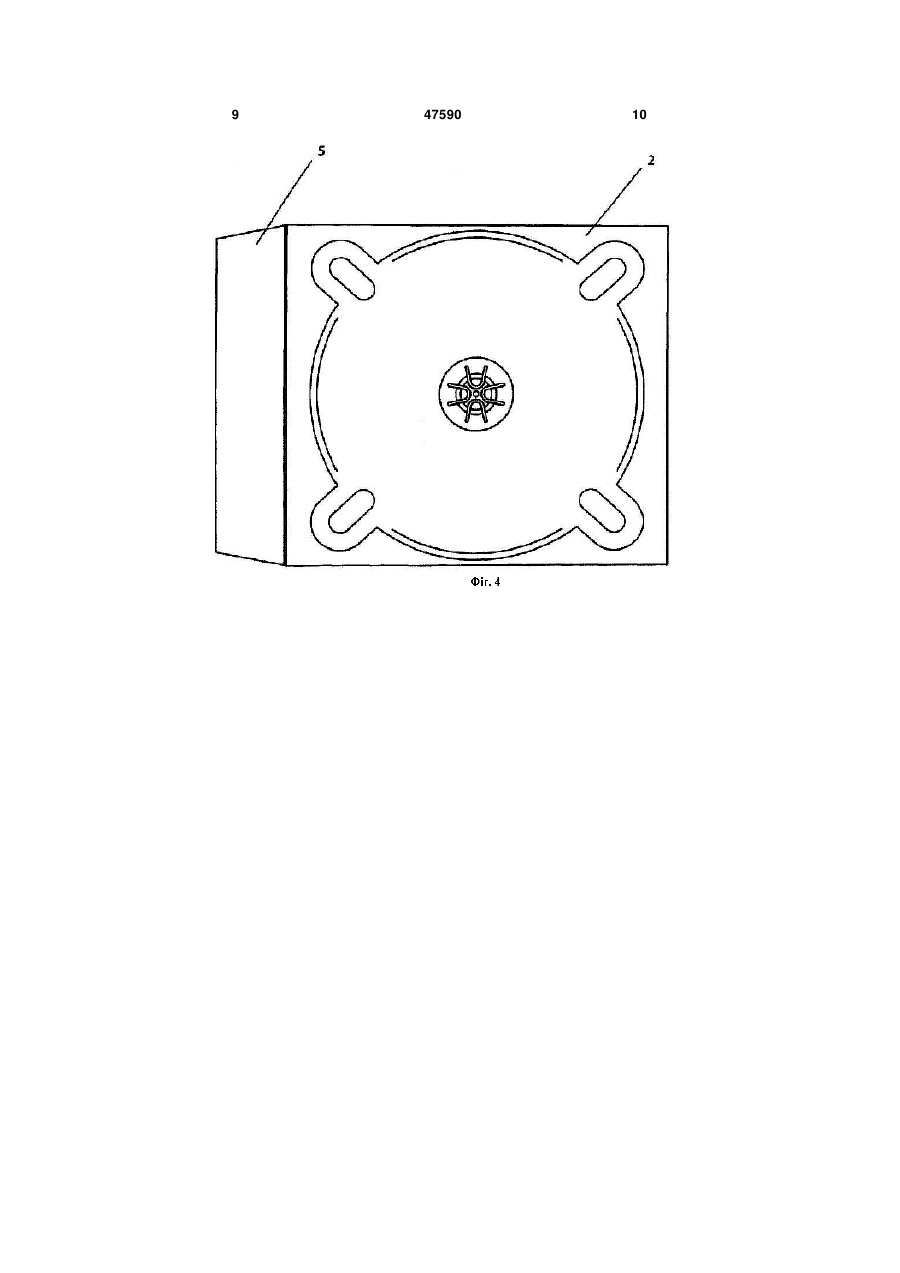

1. Футляр для зберігання і перенесення гнучких дисків, що містить основу з фіксатором для гнучких дисків і кожух з отвором у ньому, який відрізняється тим, що він містить засіб для утримання кожуха на основі, виконаний у вигляді двох Uподібних скоб, розташованих одна проти одної, їх вільні кінці спрямовані назустріч одна одній з можливістю їх взаємодії і виконані пружинистими, одна з U-подібних скоб розташована на основі, інша - на 3 модії між постійними магнітами послаблюється, це ненавмисне зміщення може призвести до випадіння основи з гнучким диском з кожуха і пошкодження диска. В основу корисної моделі поставлено задачу удосконалення футляру для зберігання і перенесення гнучких дисків шляхом наявності нового механізму (засобу для утримання кожуха на основі з можливістю його зміщення вздовж чи поперек відносно основи), нової взаємодії деталей (кожуха і основи), нового матеріалу деталей (кожуха і основи) забезпечити надійне утримання кожуха на основі при випадковому повороті футляра у бік отвору в кожусі. Ця задача вирішена тим, футляр для зберігання і перенесення гнучких дисків, що містить основу з фіксатором для гнучких дисків і кожух з отвором у ньому, він містить засіб для утримання кожуха на основі з можливістю його зміщення вздовж чи поперек відносно основи, виконаний у вигляді двох U-подібних скоб, розташованих проти одна одної, їх вільні кінці спрямовані назустріч одна одній з можливістю їх взаємодії і виконані пружинистими, одна з U-подібних скоб розташована на основі, інша - на кожусі вздовж їх торців, спрямованих назустріч один одному і U-подібні скоби виконані монолітно з основою і кожухом відповідно та відповідними довжинам торців, вздовж котрих вони розташовані, кожух являє собою прямокутний порожнистий паралелепіпед з отвором вздовж його торця для основи і виконаний з картону, основа являє собою площинний прямокутник з картону, а фіксатор для гнучкого диску являє собою площинний елемент з виїмкою за формою відповідною гнучкому диску і центральним пружинистим виступом для центрального отвору у гнучкому диску і виконаний з синтетичного матеріалу. Наявність у футлярі для зберігання і перенесення гнучких дисків засобу для утримання кожуха на основі з можливістю його зміщення вздовж чи поперек відносно основи, виконаного у вигляді двох U-подібних скоб, розташованих проти одна одної і їх вільні кінці спрямовані назустріч одна одній з можливістю їх взаємодії і виконані пружинистими, одна з U-подібних скоб розташована на основі, інша - на кожусі вздовж їх торців, спрямованих назустріч один одному забезпечує надійне утримання кожуха на основі при випадковому повороті футляра у бік отвору в кожусі. Виконання U-подібних скоб монолітно з основою і кожухом відповідно та відповідними довжинам торців, вздовж котрих вони розташовані забезпечує надійне утримання кожуха на основі при випадковому повороті футляра у бік отвору в кожусі і при цьому спрощує конструкцію футляра і зменшує його собівартість. Виконання кожуху прямокутним порожнистим у формі паралелепіпеду з отвором вздовж його торця для основи і виконання його з картону забезпечує надійне утримання кожуха на основі при випадковому повороті футляра у бік отвору в кожусі і при цьому спрощує конструкцію футляра і зменшує його собівартість. Виконання основи у формі площинного прямокутника з картону, а фіксатора для гнучкого диску 47590 4 у формі площинного елемента з виїмкою за формою відповідною гнучкому диску і центральним пружинистим виступом для центрального отвору у гнучкому диску і виконання фіксатора з синтетичного матеріалу забезпечує надійне утримання кожуха на основі при випадковому повороті футляра у бік отвору в кожусі і при цьому спрощує конструкцію футляра і зменшує його собівартість. В подальшому корисна модель пояснюється прикладом конкретного виконання і кресленнями, на яких зображено таке: на Фіг.1 - футляр для зберігання і перенесення гнучких дисків з основою, що витягнута з кожуха, загальний вигляд; на Фіг.2 - те ж, розріз А-А Фіг.1; на Фіг.3 - розгортка кожуха з варіантом розташування U-подібної скоби на ньому, загальний вигляд; на Фіг.4 - розгортка основи з фіксатором і варіантом розташування U-подібної скоби на ній, загальний вигляд; на Фіг.5 - розгортка кожуха з іншим варіантом розташування U-подібної скоби на ньому, загальний вигляд; на Фіг.6 - футляр для зберігання і перенесення гнучких дисків з основою, що витягнута з кожуха з іншим варіантом розташування U-подібних скоб, розріз А-А Фіг.1; на Фіг.7 - розгортка основи з фіксатором і іншим варіантом розташування U-подібної скоби на ній, загальний вигляд. Футляр для зберігання і перенесення гнучких дисків (див. Фіг.1) містить основу 1 з фіксатором 2 для гнучких дисків (на Фіг. не зображено) і кожух 3 з отвором 4 у ньому. Кожух 3 являє собою прямокутний порожнистий паралелепіпед з зазначеним вище отвором 4 вздовж його торця для основи 1 і виконаний з картону коробочної густоти не менше 2 250г/м . Основа 1 являє собою площинний прямокутник з картону коробочної густоти не менше 2 250г/м . Фіксатор 2 для гнучкого диску являє собою площинний елемент з виїмкою за формою відповідною гнучкому диску відомої форми і центральним пружинистим виступом для центрального отвору гнучкого диска (див. Фіг.4, 7), і виконаний з відомого синтетичного матеріалу, зокрема вінілових смол. В залежності від смаку користувача, чи „СіДі" чи „ДіВіДі" компакт диску, чи праворукий чи ліворукий користувач, тобто для зручності використання футляр виконаний декількома варіантами розташування отвору 4, а саме з боку чи зверху (знизу) кожуха 3. Футляр містить засіб для фіксації кожуха 3 на основі 1 з можливістю зміщення кожуха 3 відносно основи 1 вздовж чи поперек її в залежності від варіанту виконання отвору 4 з боку чи зверху (знизу) кожуха 3. Засіб виконаний у вигляді двох Uподібних скоб 5, 6 розташованих проти одна одної, а їх вільні кінці спрямовані назустріч одна одній з можливістю їх взаємодії і виконані пружинистими. U-подібна скоб 5 розташована на основі 1, Uподібна скоба 6 - на кожусі 3, причому U-подібні скоби 5, 6 розташовані вздовж торців основи 1 і кожуха 3 відповідно, спрямованих назустріч один 5 одному. Найкращим варіантом виконання є варіант, при котрому U-подібні скоби 5, 6 виконані монолітно з основою 1 і кожухом 3 відповідно, тобто за одно ціле з ними див. Фіг.3, 5). Також можливий варіант виконання, при котрому U-подібні скоби 5, 6 закріплені на відповідних торцях основи 1 і кожуха 3 за допомогою клею або іншого відомого кріпильного засобу. U-подібні скоби 5, 6 виконані відповідними довжинам торців основи 1 і кожуха 3, вздовж котрих вони розташовані (див. Фіг.3, 4, 5, 7). Найбільш прийнятним варіантом розташування U-подібних скоб 5, 6 є такий варіант (див. Фіг.2): U-подібна скоба 5 розташована вздовж бокового торця основи 1, що спрямований до отвору 4 кожуха 3 і вільний кінець цієї U-подібної скоби 5 спрямований до низу; U-подібна скоба 6 - вздовж нижньої бокової торцевої кромки кожуха 3 в зоні отвору 4 і вільний кінець U-подібної скоби 6 спрямований до верху. Можливий такий варіант виконання (див. Фіг.6): U-подібна скоба 5 розташована вздовж бокового торця основи 1, що спрямований до отвору 4 кожуха 3 і вільний кінець цієї U-подібної скоби 5 спрямований до верху; U-подібна скоба 6 вздовж верхньої бокової торцевої кромки кожуха 3 в зоні 47590 6 отвору 4 і вільний кінець U-подібної скоби 6 спрямований до низу. Для того, щоб покласти чи дістати гнучкий диск до футляру (див. Фіг.2) основу 1 зміщують у напрямку отвору 4 чи від останнього, при цьому торці кожуха 3 виконують функцію направляючих. При переміщенні основи 1 у напрямку отвору 4 разом з нею зміщується її U-подібна скоба 5 вздовж нижньої внутрішньої поверхні кожуха 3. При підході основи 1 до торцю кожуха 3 її Uподібна скоба 5 взаємодіє з U-подібною скобою 6 кожуха 3 до механічного їх зацепления між собою, що унеможливлює подальше зміщення основи 1 відносно кожуха 3. Таке зачеплення забезпечує надійне утримання кожуха 3 на основі 1 при випадковому повороті футляра у бік отвору 4 в кожусі 3. Футляр для зберігання і перенесення гнучких дисків, що заявляється характеризується наявністю нових конструктивних елементів, зв'язків між ними, взаємним їх розташуванням, є новим і може бути відтвореним промисловим шляхом, при цьому забезпечується надійне зберігання і перенесення гнучких дисків без їх пошкоджень при випадковому повороті футляра до низу отвором 4 в кожусі 3, що забезпечує ця корисна модель. 7 47590 8 9 47590 10 11 47590 12 13 Комп’ютерна верстка В. Мацело 47590 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
