Стабілізатор тиску

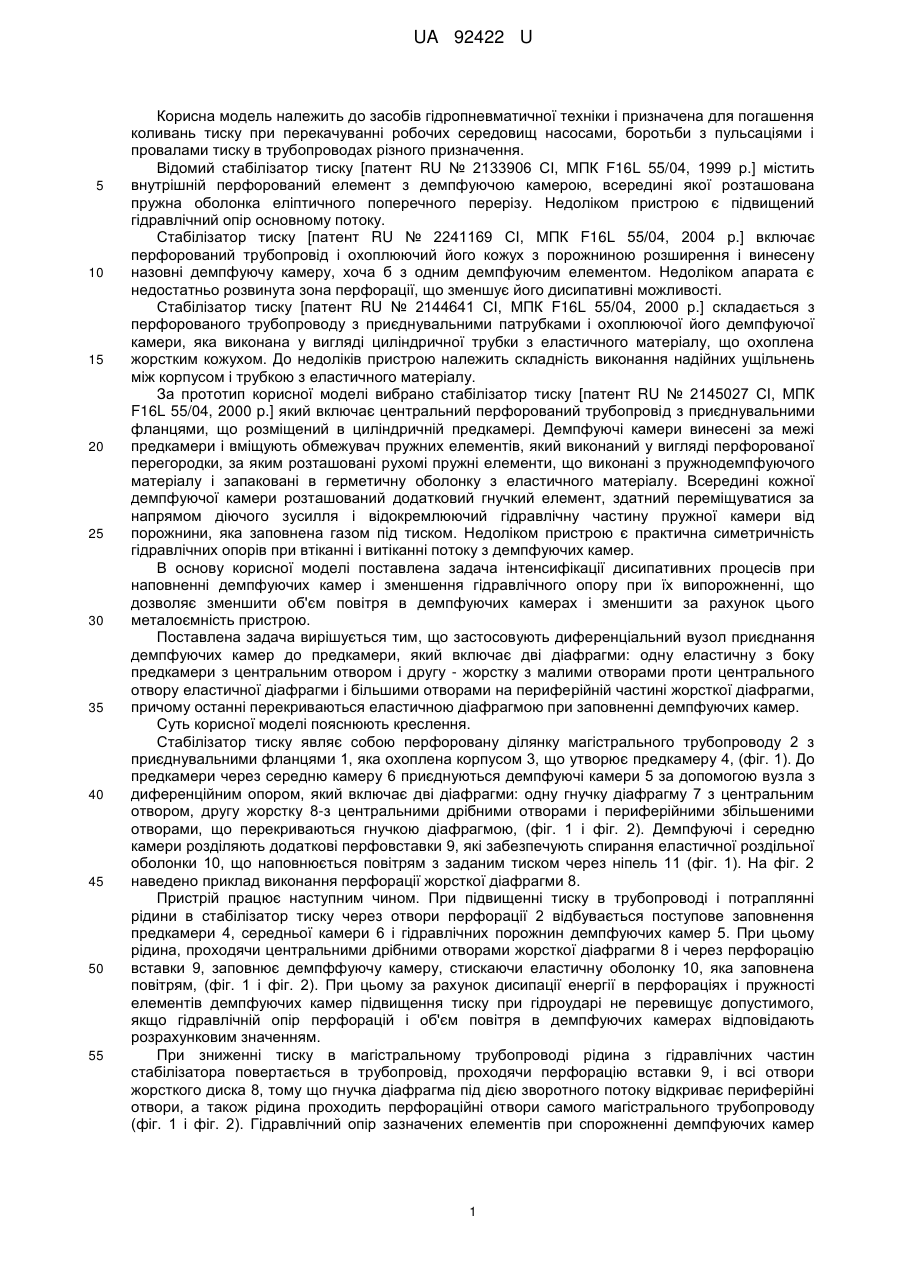

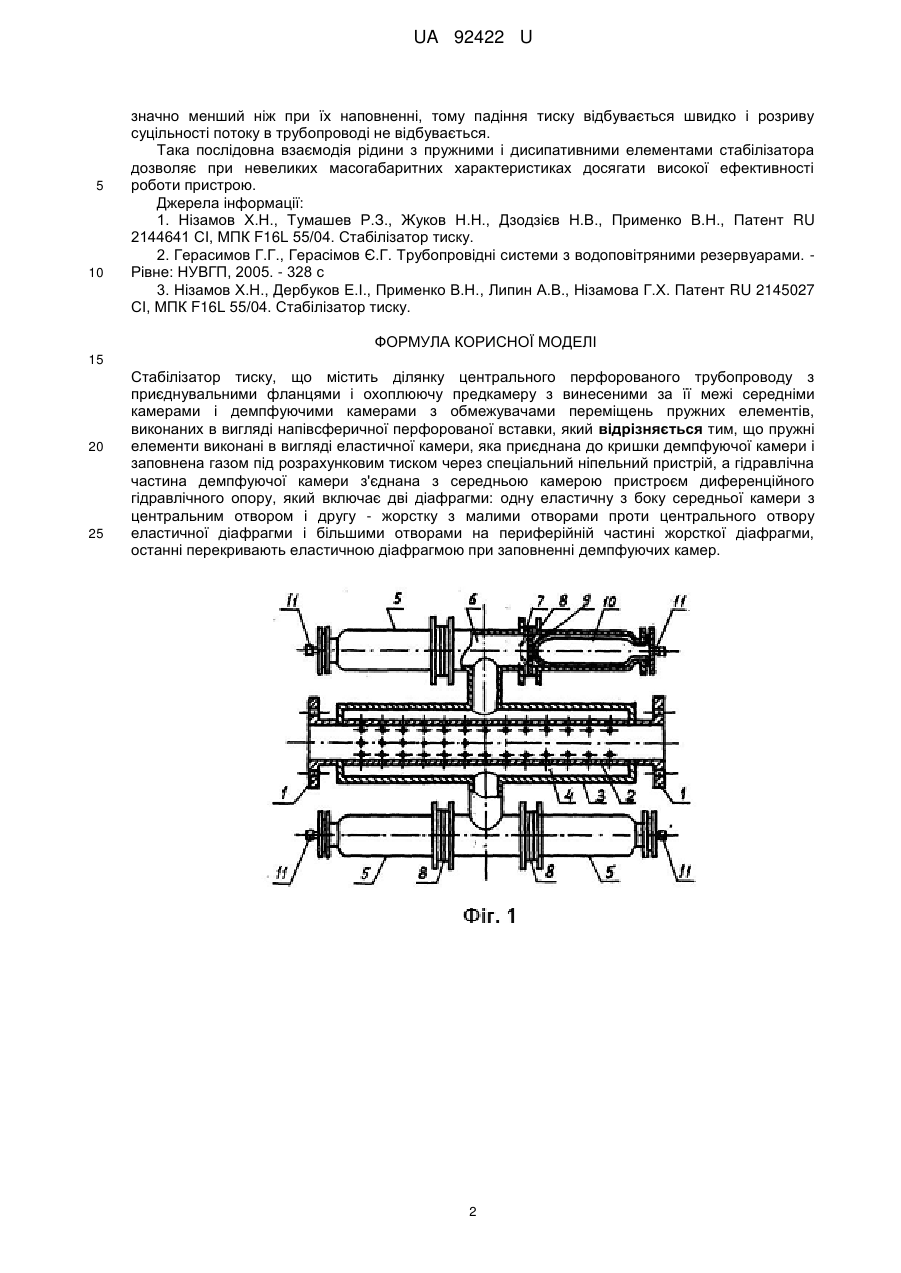

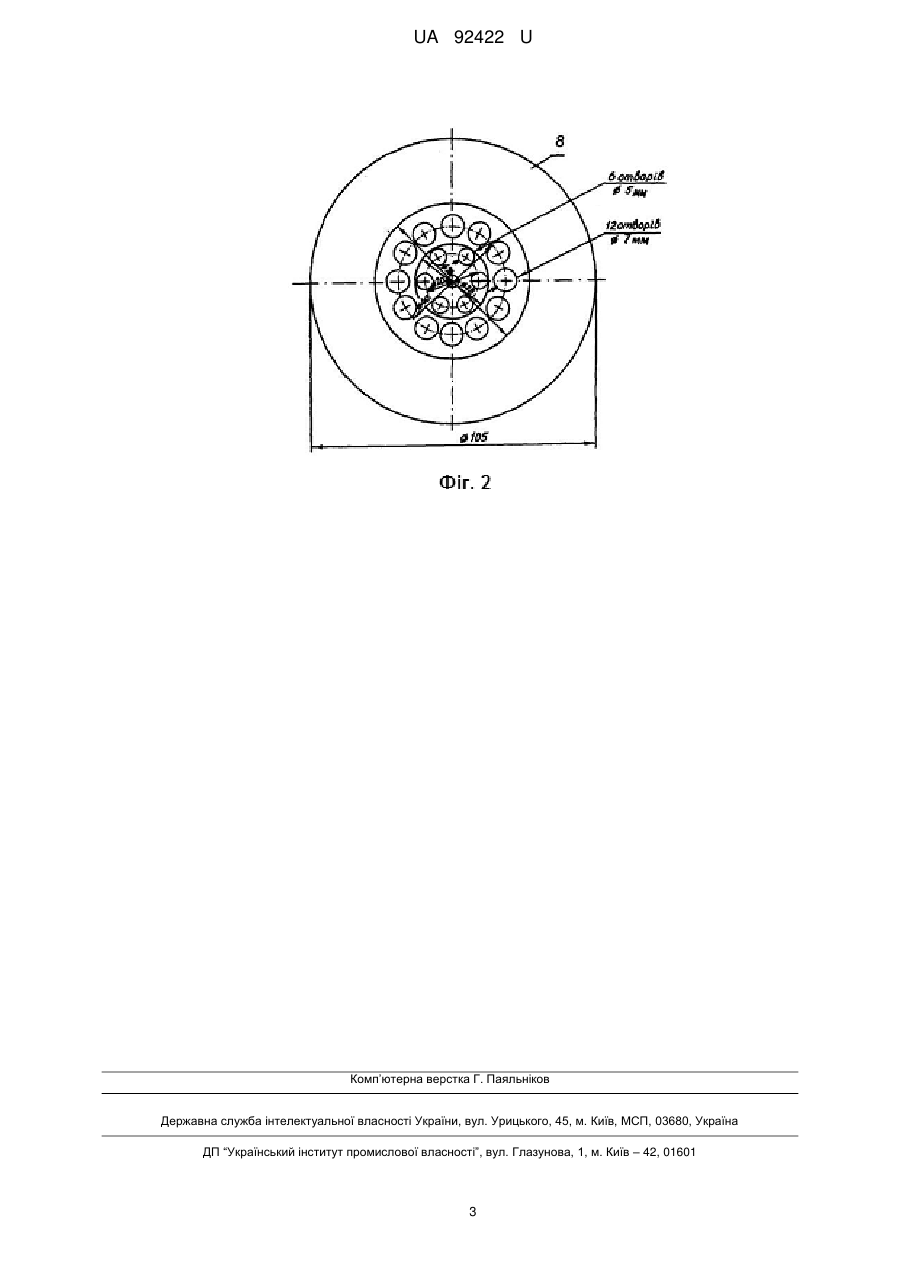

Реферат: UA 92422 U UA 92422 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів гідропневматичної техніки і призначена для погашення коливань тиску при перекачуванні робочих середовищ насосами, боротьби з пульсаціями і провалами тиску в трубопроводах різного призначення. Відомий стабілізатор тиску [патент RU № 2133906 СІ, МПК F16L 55/04, 1999 р.] містить внутрішній перфорований елемент з демпфуючою камерою, всередині якої розташована пружна оболонка еліптичного поперечного перерізу. Недоліком пристрою є підвищений гідравлічний опір основному потоку. Стабілізатор тиску [патент RU № 2241169 СІ, МПК F16L 55/04, 2004 р.] включає перфорований трубопровід і охоплюючий його кожух з порожниною розширення і винесену назовні демпфуючу камеру, хоча б з одним демпфуючим елементом. Недоліком апарата є недостатньо розвинута зона перфорації, що зменшує його дисипативні можливості. Стабілізатор тиску [патент RU № 2144641 СІ, МПК F16L 55/04, 2000 р.] складається з перфорованого трубопроводу з приєднувальними патрубками і охоплюючої його демпфуючої камери, яка виконана у вигляді циліндричної трубки з еластичного матеріалу, що охоплена жорстким кожухом. До недоліків пристрою належить складність виконання надійних ущільнень між корпусом і трубкою з еластичного матеріалу. За прототип корисної моделі вибрано стабілізатор тиску [патент RU № 2145027 СІ, МПК F16L 55/04, 2000 p.] який включає центральний перфорований трубопровід з приєднувальними фланцями, що розміщений в циліндричній предкамері. Демпфуючі камери винесені за межі предкамери і вміщують обмежувач пружних елементів, який виконаний у вигляді перфорованої перегородки, за яким розташовані рухомі пружні елементи, що виконані з пружнодемпфуючого матеріалу і запаковані в герметичну оболонку з еластичного матеріалу. Всередині кожної демпфуючої камери розташований додатковий гнучкий елемент, здатний переміщуватися за напрямом діючого зусилля і відокремлюючий гідравлічну частину пружної камери від порожнини, яка заповнена газом під тиском. Недоліком пристрою є практична симетричність гідравлічних опорів при втіканні і витіканні потоку з демпфуючих камер. В основу корисної моделі поставлена задача інтенсифікації дисипативних процесів при наповненні демпфуючих камер і зменшення гідравлічного опору при їх випорожненні, що дозволяє зменшити об'єм повітря в демпфуючих камерах і зменшити за рахунок цього металоємність пристрою. Поставлена задача вирішується тим, що застосовують диференціальний вузол приєднання демпфуючих камер до предкамери, який включає дві діафрагми: одну еластичну з боку предкамери з центральним отвором і другу - жорстку з малими отворами проти центрального отвору еластичної діафрагми і більшими отворами на периферійній частині жорсткої діафрагми, причому останні перекриваються еластичною діафрагмою при заповненні демпфуючих камер. Суть корисної моделі пояснюють креслення. Стабілізатор тиску являє собою перфоровану ділянку магістрального трубопроводу 2 з приєднувальними фланцями 1, яка охоплена корпусом 3, що утворює предкамеру 4, (фіг. 1). До предкамери через середню камеру 6 приєднуються демпфуючі камери 5 за допомогою вузла з диференційним опором, який включає дві діафрагми: одну гнучку діафрагму 7 з центральним отвором, другу жорстку 8-з центральними дрібними отворами і периферійними збільшеними отворами, що перекриваються гнучкою діафрагмою, (фіг. 1 і фіг. 2). Демпфуючі і середню камери розділяють додаткові перфовставки 9, які забезпечують спирання еластичної роздільної оболонки 10, що наповнюється повітрям з заданим тиском через ніпель 11 (фіг. 1). На фіг. 2 наведено приклад виконання перфорації жорсткої діафрагми 8. Пристрій працює наступним чином. При підвищенні тиску в трубопроводі і потраплянні рідини в стабілізатор тиску через отвори перфорації 2 відбувається поступове заповнення предкамери 4, середньої камери 6 і гідравлічних порожнин демпфуючих камер 5. При цьому рідина, проходячи центральними дрібними отворами жорсткої діафрагми 8 і через перфорацію вставки 9, заповнює демпффуючу камеру, стискаючи еластичну оболонку 10, яка заповнена повітрям, (фіг. 1 і фіг. 2). При цьому за рахунок дисипації енергії в перфораціях і пружності елементів демпфуючих камер підвищення тиску при гідроударі не перевищує допустимого, якщо гідравлічній опір перфорацій і об'єм повітря в демпфуючих камерах відповідають розрахунковим значенням. При зниженні тиску в магістральному трубопроводі рідина з гідравлічних частин стабілізатора повертається в трубопровід, проходячи перфорацію вставки 9, і всі отвори жорсткого диска 8, тому що гнучка діафрагма під дією зворотного потоку відкриває периферійні отвори, а також рідина проходить перфораційні отвори самого магістрального трубопроводу (фіг. 1 і фіг. 2). Гідравлічний опір зазначених елементів при спорожненні демпфуючих камер 1 UA 92422 U 5 10 значно менший ніж при їх наповненні, тому падіння тиску відбувається швидко і розриву суцільності потоку в трубопроводі не відбувається. Така послідовна взаємодія рідини з пружними і дисипативними елементами стабілізатора дозволяє при невеликих масогабаритних характеристиках досягати високої ефективності роботи пристрою. Джерела інформації: 1. Нізамов Х.Н., Тумашев Р.З., Жуков Н.Н., Дзодзієв Н.В., Применко В.Н., Патент RU 2144641 СІ, МПК F16L 55/04. Стабілізатор тиску. 2. Герасимов Г.Г., Герасімов Є.Г. Трубопровідні системи з водоповітряними резервуарами. Рівне: НУВГП, 2005. - 328 с 3. Нізамов Х.Н., Дербуков Е.І., Применко В.Н., Липин А.В., Нізамова Г.Х. Патент RU 2145027 СІ, МПК F16L 55/04. Стабілізатор тиску. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Стабілізатор тиску, що містить ділянку центрального перфорованого трубопроводу з приєднувальними фланцями і охоплюючу предкамеру з винесеними за її межі середніми камерами і демпфуючими камерами з обмежувачами переміщень пружних елементів, виконаних в вигляді напівсферичної перфорованої вставки, який відрізняється тим, що пружні елементи виконані в вигляді еластичної камери, яка приєднана до кришки демпфуючої камери і заповнена газом під розрахунковим тиском через спеціальний ніпельний пристрій, а гідравлічна частина демпфуючої камери з'єднана з середньою камерою пристроєм диференційного гідравлічного опору, який включає дві діафрагми: одну еластичну з боку середньої камери з центральним отвором і другу - жорстку з малими отворами проти центрального отвору еластичної діафрагми і більшими отворами на периферійній частині жорсткої діафрагми, останні перекривають еластичною діафрагмою при заповненні демпфуючих камер. 2 UA 92422 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
