Демпфер коливання тиску

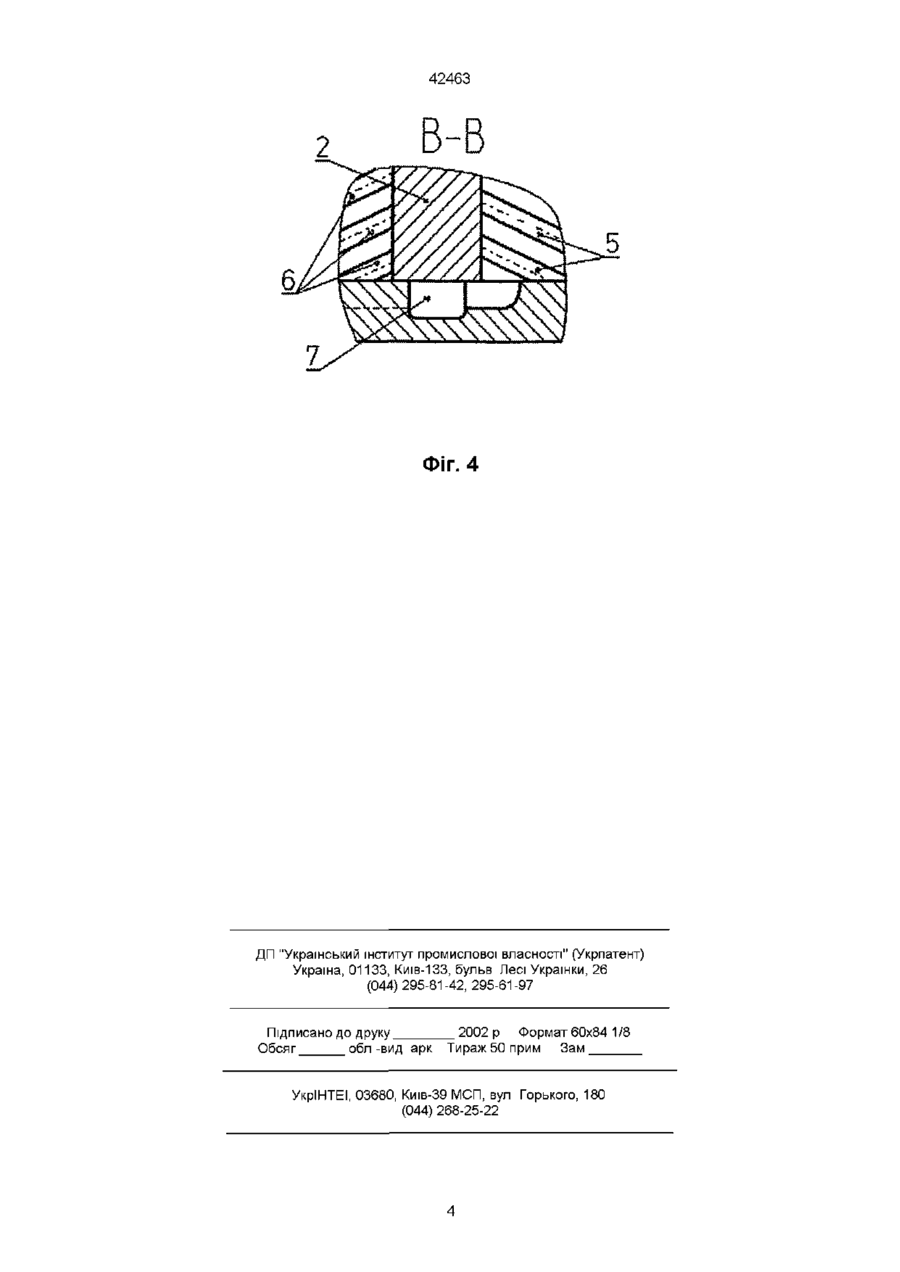

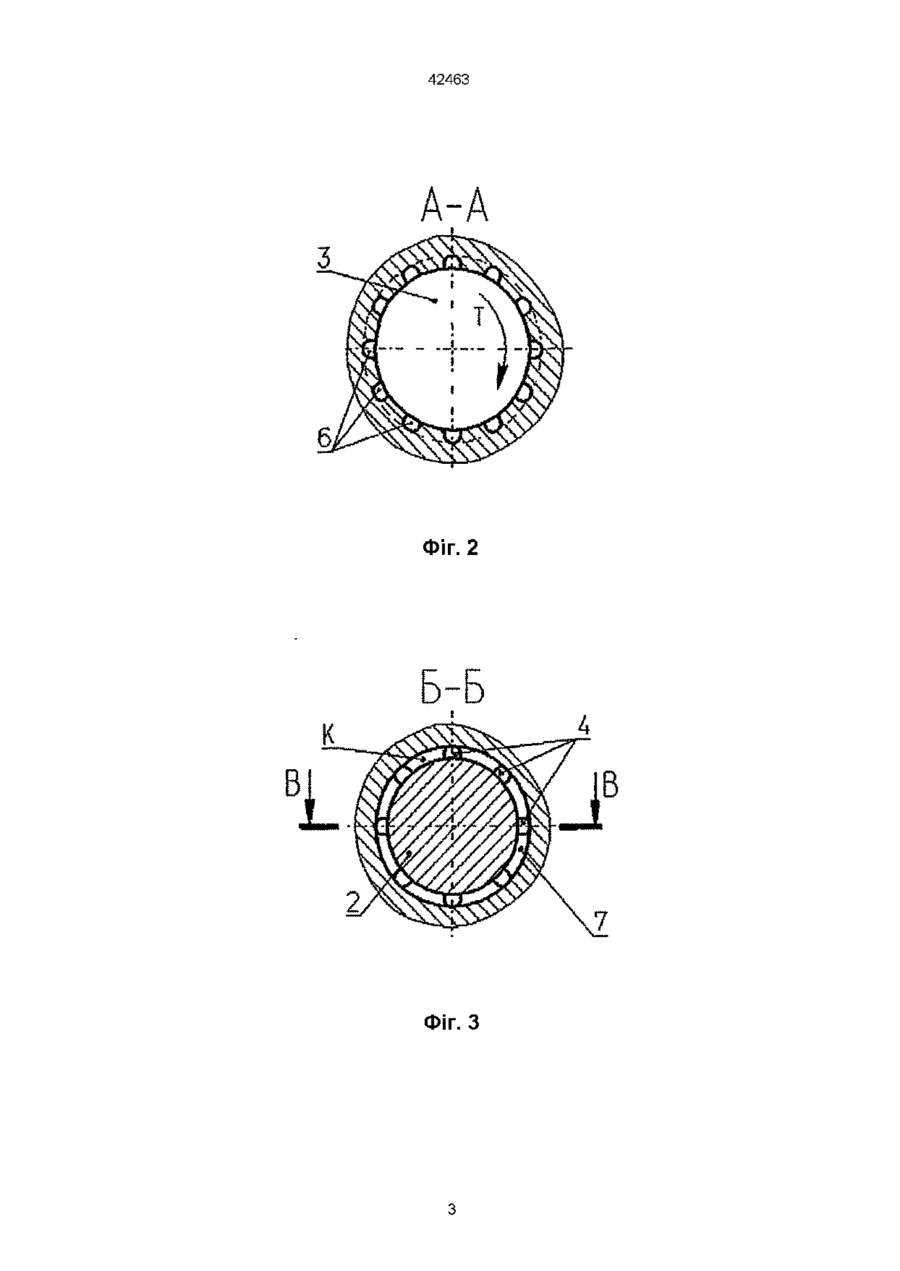

1 Демпфер коливання тиску для мірного приладу, який складається з порожнистого циліндричного корпусу з демпфуючими камерами, утворе ними дисками, установленими всередині корпусу, та сполученими між собою дросельними отворами, утвореними поверхнями диска і похилих канавок, виконаних на внутрішній поверхні корпусу, який відрізняється тим, що похилі канавки в різних демпфуючих камерах мають протилежний напрямок нахилу відносно твірної 2 Демпфер коливання тиску для мірного приладу по п 1, який відрізняється тим, що похилі канавки різних демпфуючих камер сполучені між собою з допомогою кільцевої проточки, виконаної на внутрішній поверхні корпусу Винахід відноситься до галузі машинобудування і може бути використаний в галузях промисловості, пов'язаних з захистом пристроїв від пульсації тиску і гідравлічних ударів в гідравлічних магістралях Відомий демпфер коливання тиску, який складається з циліндричного корпусу Корпус виконано з внутршньою порожниною, яка поділяється на окремі камери з допомогою дисків, закріплених всередині порожнини Окремі камери сполучені між собою каналами, виконаними в дисках (див , наприклад, а с №916812 за кл F16F9/06) Недоліком такої конструкції є недостатній захист приборів від гідравлічних ударів, які не затухають в камерах демпферу остаточно Відомий також удосконалений демпфер, який має циліндричний порожнистий корпус з демпфуючими камерами, створеними дисками, закріпленими всередині корпусу, сполученими між собою каналами з отворами, виконаними в дисках, при цьому один із отворів розміщений на циліндрічний поверхні, а другий на площині (див , наприклад, а с №1686246) За сукупністю суттєвих ознак указаний демпфер є найбільш близьким до запропонованого і може бути прийнятий за прототип У відомому та запропонованому демпферах є такі схожі ознаки - циліндричний порожнистий корпус з демпфуючими камерами, створеними дисками та сполученими між собою дросельними отворами Для гальмування потоку на внутрішній поверхні корпусу виконано похилі канавки Недоліком прототипу є те, що незважаючи на удосконалення демпферу, які полягають в тому, що на внутрішній поверхні корпусу нарізана різьба, гребінці якої утворюють канавки, по яких переміщується потік робочого тіла в камерах, це дає можливість частково зменшити пульсацію тиску, але не зовсім, тому що потік переміщується, закручуючись в одному напрямі, згідно з нахилом різьби, що не забезпечує ефективного гальмування потоку В основу винаходу покладена задача підвищення ефективності гальмування робочого середовища в демпфуючих камерах Ця задача вирішена за рахунок технічного результату, який полягає в тому, що в різних демпфуючих камерах робоче середовище має різні напрямки обертання, тим самим підвищуючи ефект гальмування потоку Для досягнення цього технічного результату дросельні отвори, які сполучають демпфуючі камери, утворено з допомогою похилих канавок, виконаних на поверхні камери, причому в різних камерах похилі канавки мають протилежний напрямок нахилу Між собою ці різнопохилі канавки сполучаються кільцевою проточкою, виконаною на внутрішній поверхні корпусу Між ВІДМІННИМИ ознаками винаходу і технічним результатом є причинно-наслідковий зв'язок Тільки завдяки тому, що в різних демпфуючих камерах похилі канавки мають різний напрямок нахилу, робоче середовище змінює напрямок обертання при переході з однієї камери в наступну на протилежний Це створює підвищення гальмуван СО (О 42463 ня потоку, що робить демпфування більш ефективним Суть винаходу пояснюється кресленнями, де на фіг 1 показано загальний вигляд демпфера в поздовжньому перерізі (стрілкою з літерою Р показано напрямок пульсації тиску, літерами М і Н позначені демпфуючі камери), на фіг 2 показано переріз по А-А (на фіг 1) (стрілкою "Т" показано напрямок закручування потоку), на фіг 3 показано переріз по Б-Б (на фіг 1) (літерою К позначено кільцеву камеру), на фіг 4 показано переріз по В-В (на фіг 3) Демпфер коливання тиску для мірного приладу (див фіг 1) складається з порожнистого корпусу 1 В порожнині корпусу 1 запресовані диски 2 і З, які утворюють демпфуючі камери "М" і "Н" Камери "М" і "Н" сполучаються між собою дросельними отворами 4, які утворюються за допомогою похилих канавок 5 і 6 та бокового поверхневого дисків 2 і 3 Напрямок нахилу канавок 5 в камері "Н" виконано таким, що він створює обертання потоку проти годинникової стрілки, а в камері "М" напрямок нахилу канавок 6 протилежний, і він закручує потік за годинниковоюи стрілкою Т (див фіг 2) Канавки5 і 6 камер "М" і "Н" сполучаються між собою за допомогою кільцевої проточки 7, створюючи кільцеву камеру "К", в яку входять канавки 5 і з якої виходять канавки 6 (див фіг 4 ) Правим кінцем (див фіг 1 ) корпус 1 загвинчують в систему тиску, а в лівий кінець вкручують мірний прилад для визначення тиску в системі Демпфуючі камери "М" і "Н" заповнюються робочим середовищем ( повітрям або рідиною ) Дефлектор призначений для захисту мірного припаду від пошкодження при виникненні в системі пульсації тиску, яка є причиною гідравлічних ударів Поштовх тиску Р із системи попадає в камеру "Н" Робоче середовище (повітря або рідина), що знаходиться в порожнині зазначає поштовху і імпульс тиску передається через дросельні отвори 4 в кільцеву камеру К Так як нахил канавок 5 примушує потік рідини закручуватись проти годинникової стрілки, то в камері К цей потік буде мати напрямок обертання такий же Далі імпульс тиску передається в канавки 6 порожнини "М", які мають протилежний нахил і змушують полк обертатись по годинниковій стрілці, тобто змінити напрямок закручування на протилежний Така зміна призводить до різкої втрати енергії імпульсу, а на його шляху трапляються наступні дросельні отвори 4, створені диском 3 Енергія імпульсу в камері "М" зменшується, і мірний прилад працює нормально Таке виконання демпфера дає можливість підвищити ефективність демпфування, що гарантує надійний захист мірних приладів Демпфер коливання тиску для мірного приладу діє таким чином б ФІГ. 1 42463 Фіг. 2 К Фіг. З 42463 5 їх Фіг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл-вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
