Спосіб регулювання розподілу тиску у пневматичній шині
Номер патенту: 28379
Опубліковано: 10.12.2007
Автори: Стахов Микола Борисович, Стрілець Олег Романович, Стрілець Володимир Миколайович, Тишкун Ігор Борисович, Ріло Ілля Павлович
Формула / Реферат
Спосіб регулювання розподілу тиску шляхом запобігання руху повітря по кільцевому каналу всередині камери у пневматичній шині, яка містить покришку і розміщені в ній камери-секції, які розміщені по обидві сторони від діаметральної площини шини, при цьому торці секцій, розміщених по одну її сторону, розміщені в контакті між собою, а торці секцій, розміщених по обидві її сторони, зміщені на половину радіального кута охоплюючого однією із секцій, який відрізняється тим, що регулювання розподілу тиску здійснюється у пневматичній шині, розділеній радіальними ребрами на декілька секцій, в яких розміщені камери-секції по периметру шини і сполучені між собою соплами з малими отворами, за допомогою яких здійснюють дроселювання повітря із контактуючої з дорогою камери-секції з підвищеним тиском повітря у суміжні з нею камери-секції під час руху транспортного засобу.
Текст

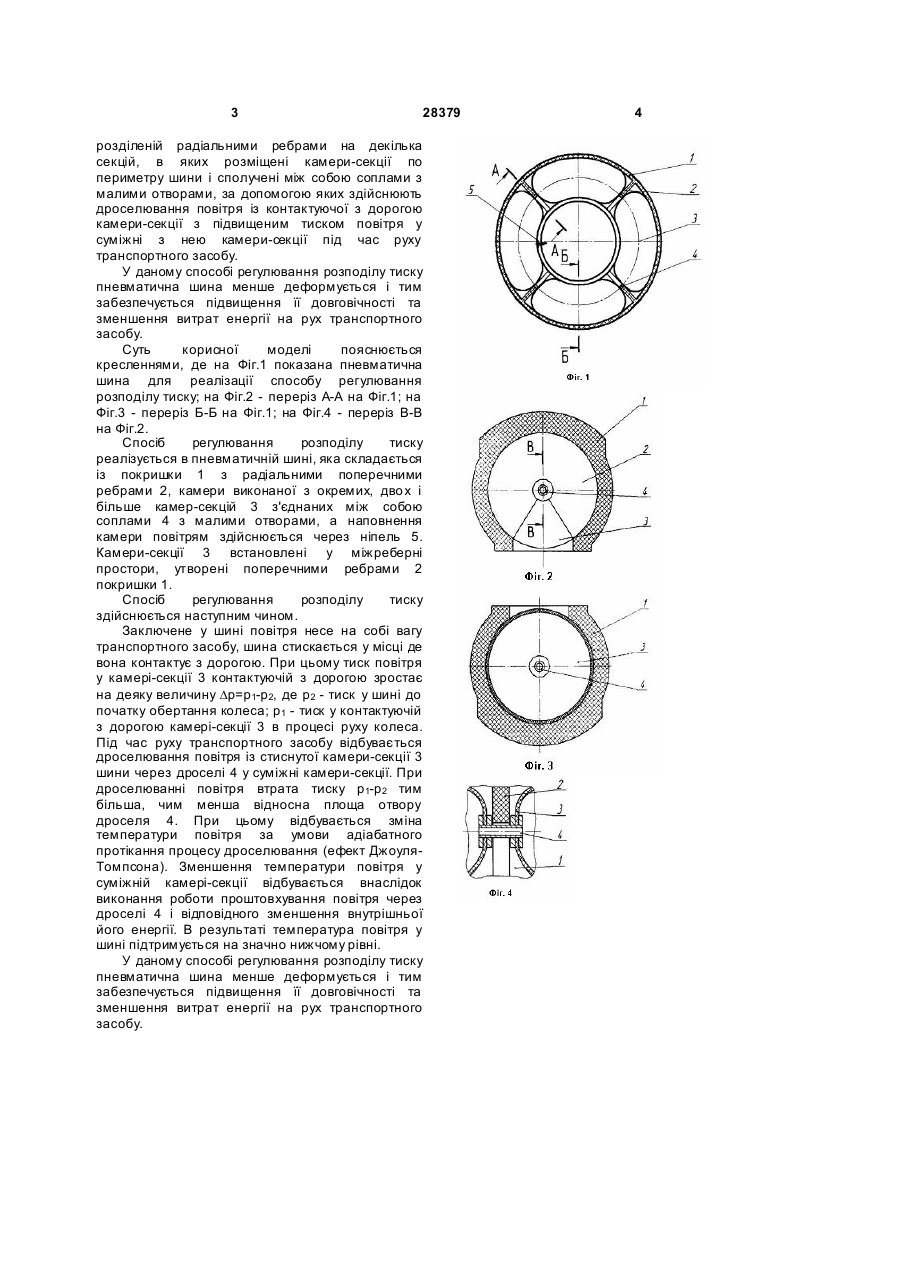

Спосіб регулювання розподілу тиску шляхом запобігання руху повітря по кільцевому каналу всередині камери у пневматичній шині, яка містить покришку і розміщені в ній камери-секції, які 3 28379 розділеній радіальними ребрами на декілька секцій, в яких розміщені камери-секції по периметру шини і сполучені між собою соплами з малими отворами, за допомогою яких здійснюють дроселювання повітря із контактуючої з дорогою камери-секції з підвищеним тиском повітря у суміжні з нею камери-секції під час руху транспортного засобу. У даному способі регулювання розподілу тиску пневматична шина менше деформується і тим забезпечується підвищення її довговічності та зменшення витрат енергії на рух транспортного засобу. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показана пневматична шина для реалізації способу регулювання розподілу тиску; на Фіг.2 - переріз А-А на Фіг.1; на Фіг.3 - переріз Б-Б на Фіг.1; на Фіг.4 - переріз В-В на Фіг.2. Спосіб регулювання розподілу тиску реалізується в пневматичній шині, яка складається із покришки 1 з радіальними поперечними ребрами 2, камери виконаної з окремих, дво х і більше камер-секцій 3 з'єднаних між собою соплами 4 з малими отворами, а наповнення камери повітрям здійснюється через ніпель 5. Камери-секції 3 встановлені у міжреберні простори, утворені поперечними ребрами 2 покришки 1. Спосіб регулювання розподілу тиску здійснюється наступним чином. Заключене у шині повітря несе на собі вагу транспортного засобу, шина стискається у місці де вона контактує з дорогою. При цьому тиск повітря у камері-секції 3 контактуючій з дорогою зростає на деяку величину Dр=р1-р2, де р2 - тиск у шині до початку обертання колеса; p1 - тиск у контактуючій з дорогою камері-секції 3 в процесі руху колеса. Під час руху транспортного засобу відбувається дроселювання повітря із стиснутої камери-секції 3 шини через дроселі 4 у суміжні камери-секції. При дроселюванні повітря втрата тиску р 1-р2 тим більша, чим менша відносна площа отвору дроселя 4. При цьому відбувається зміна температури повітря за умови адіабатного протікання процесу дроселювання (ефект ДжоуляТомпсона). Зменшення температури повітря у суміжній камері-секції відбувається внаслідок виконання роботи проштовхування повітря через дроселі 4 і відповідного зменшення внутрішньої його енергії. В результаті температура повітря у шині підтримується на значно нижчому рівні. У даному способі регулювання розподілу тиску пневматична шина менше деформується і тим забезпечується підвищення її довговічності та зменшення витрат енергії на рух транспортного засобу. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of adjusting distribution of pressure in pneumatic tire
Автори англійськоюRilo Illia Pavlovych, Strilets Volodymyr Mykolaiovych, Stakhov Mykola Borysovych, Strilets Oleh Romanovych, Tyshkun Ihor Borysovych
Назва патенту російськоюСпособ регулирования распределения давления в пневматической шине
Автори російськоюРило Илья Павлович, Стрилец Владимир Николаевич, Стахов Николай Борисович, Стрилец Олег Романович, Тишкун Игорь Борисович
МПК / Мітки
МПК: B60C 5/00
Мітки: пневматичний, тиску, спосіб, шини, розподілу, регулювання
