Тара для зберігання та транспортування очищених горіхових ядер

Номер патенту: 92464

Опубліковано: 11.08.2014

Автори: Грицай Антон Жанович, Чорней Іван Кризантович

Завантажити PDF файл.

Формула / Реферат

1. Тара для зберігання та транспортування очищених горіхових ядер, яка містить картонну коробку у формі паралелепіпеда та розташований усередині пластиковий мішок для розміщення в ньому горіхових ядер, яка відрізняється тим, що додатково містить бандаж у вигляді еластичної плівки, сполученої частково або повністю із зовнішньою поверхнею коробки.

2. Тара за п. 1, яка відрізняється тим, що пластиковий мішок є вакуумованим та герметично закритим.

3. Тара за п. 1, яка відрізняється тим, що пластиковий мішок закритий за допомогою стягуючого елемента, розташованого нижче горловини мішка.

4. Тара за п. 1, яка відрізняється тим, що як еластичну плівку використано харчову плівку.

5. Тара за п. 1, яка відрізняється тим, що як еластичну плівку використано односторонню клейку плівкову стрічку.

Текст

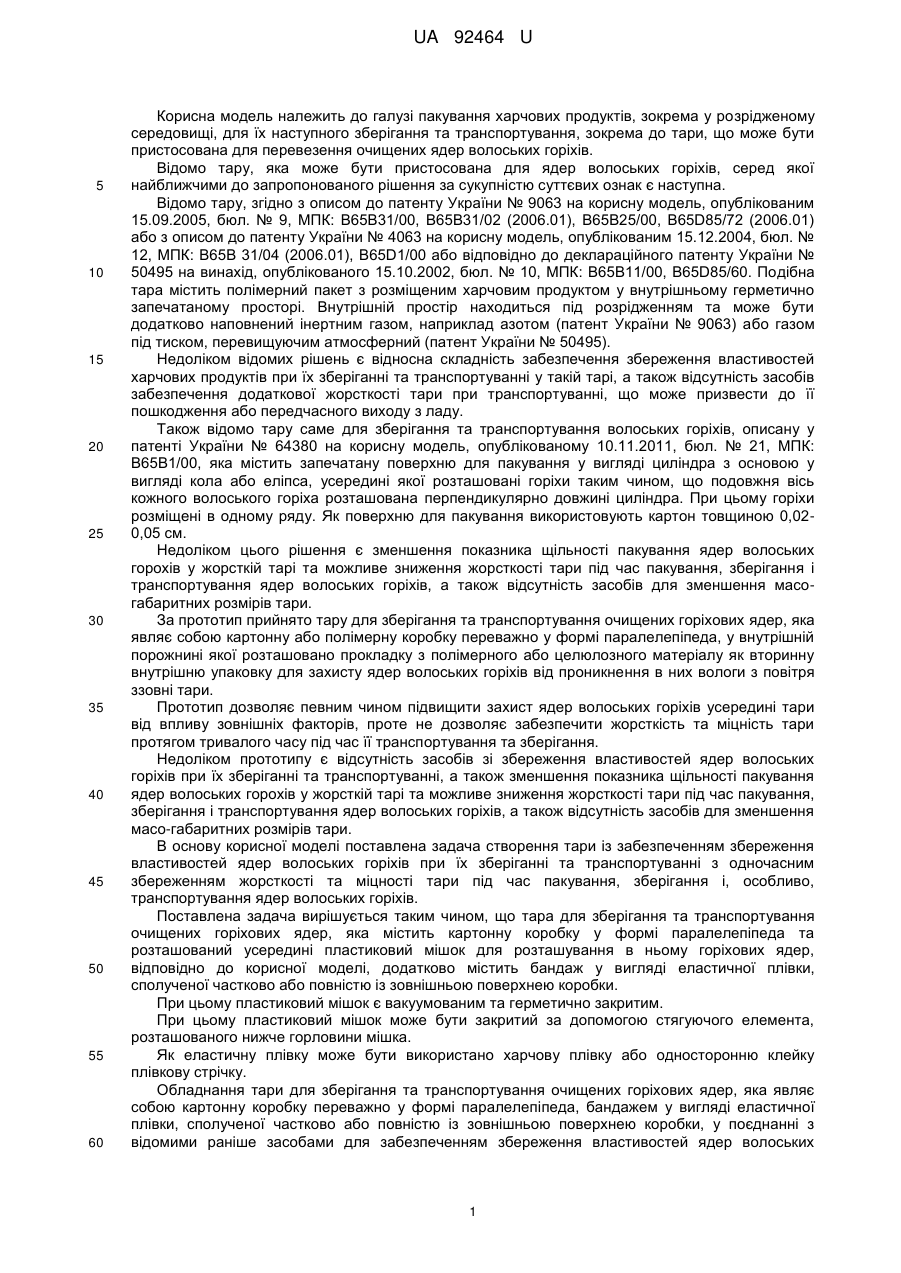

Реферат: Тара для зберігання та транспортування очищених горіхових ядер містить картонну коробку у формі паралелепіпеда та розташований усередині пластиковий мішок для розміщення в ньому горіхових ядер. Тара містить бандаж у вигляді еластичної плівки, сполученої частково або повністю із зовнішньою поверхнею коробки. UA 92464 U (12) UA 92464 U UA 92464 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі пакування харчових продуктів, зокрема у розрідженому середовищі, для їх наступного зберігання та транспортування, зокрема до тари, що може бути пристосована для перевезення очищених ядер волоських горіхів. Відомо тару, яка може бути пристосована для ядер волоських горіхів, серед якої найближчими до запропонованого рішення за сукупністю суттєвих ознак є наступна. Відомо тару, згідно з описом до патенту України № 9063 на корисну модель, опублікованим 15.09.2005, бюл. № 9, МПК: В65В31/00, В65В31/02 (2006.01), В65В25/00, B65D85/72 (2006.01) або з описом до патенту України № 4063 на корисну модель, опублікованим 15.12.2004, бюл. № 12, МПК: В65В 31/04 (2006.01), B65D1/00 або відповідно до деклараційного патенту України № 50495 на винахід, опублікованого 15.10.2002, бюл. № 10, МПК: В65В11/00, B65D85/60. Подібна тара містить полімерний пакет з розміщеним харчовим продуктом у внутрішньому герметично запечатаному просторі. Внутрішній простір находиться під розрідженням та може бути додатково наповнений інертним газом, наприклад азотом (патент України № 9063) або газом під тиском, перевищуючим атмосферний (патент України № 50495). Недоліком відомих рішень є відносна складність забезпечення збереження властивостей харчових продуктів при їх зберіганні та транспортуванні у такій тарі, а також відсутність засобів забезпечення додаткової жорсткості тари при транспортуванні, що може призвести до її пошкодження або передчасного виходу з ладу. Також відомо тару саме для зберігання та транспортування волоських горіхів, описану у патенті України № 64380 на корисну модель, опублікованому 10.11.2011, бюл. № 21, МПК: В65В1/00, яка містить запечатану поверхню для пакування у вигляді циліндра з основою у вигляді кола або еліпса, усередині якої розташовані горіхи таким чином, що подовжня вісь кожного волоського горіха розташована перпендикулярно довжині циліндра. При цьому горіхи розміщені в одному ряду. Як поверхню для пакування використовують картон товщиною 0,020,05 см. Недоліком цього рішення є зменшення показника щільності пакування ядер волоських горохів у жорсткій тарі та можливе зниження жорсткості тари під час пакування, зберігання і транспортування ядер волоських горіхів, а також відсутність засобів для зменшення масогабаритних розмірів тари. За прототип прийнято тару для зберігання та транспортування очищених горіхових ядер, яка являє собою картонну або полімерну коробку переважно у формі паралелепіпеда, у внутрішній порожнині якої розташовано прокладку з полімерного або целюлозного матеріалу як вторинну внутрішню упаковку для захисту ядер волоських горіхів від проникнення в них вологи з повітря ззовні тари. Прототип дозволяє певним чином підвищити захист ядер волоських горіхів усередині тари від впливу зовнішніх факторів, проте не дозволяє забезпечити жорсткість та міцність тари протягом тривалого часу під час її транспортування та зберігання. Недоліком прототипу є відсутність засобів зі збереження властивостей ядер волоських горіхів при їх зберіганні та транспортуванні, а також зменшення показника щільності пакування ядер волоських горохів у жорсткій тарі та можливе зниження жорсткості тари під час пакування, зберігання і транспортування ядер волоських горіхів, а також відсутність засобів для зменшення масо-габаритних розмірів тари. В основу корисної моделі поставлена задача створення тари із забезпеченням збереження властивостей ядер волоських горіхів при їх зберіганні та транспортуванні з одночасним збереженням жорсткості та міцності тари під час пакування, зберігання і, особливо, транспортування ядер волоських горіхів. Поставлена задача вирішується таким чином, що тара для зберігання та транспортування очищених горіхових ядер, яка містить картонну коробку у формі паралелепіпеда та розташований усередині пластиковий мішок для розташування в ньому горіхових ядер, відповідно до корисної моделі, додатково містить бандаж у вигляді еластичної плівки, сполученої частково або повністю із зовнішньою поверхнею коробки. При цьому пластиковий мішок є вакуумованим та герметично закритим. При цьому пластиковий мішок може бути закритий за допомогою стягуючого елемента, розташованого нижче горловини мішка. Як еластичну плівку може бути використано харчову плівку або односторонню клейку плівкову стрічку. Обладнання тари для зберігання та транспортування очищених горіхових ядер, яка являє собою картонну коробку переважно у формі паралелепіпеда, бандажем у вигляді еластичної плівки, сполученої частково або повністю із зовнішньою поверхнею коробки, у поєднанні з відомими раніше засобами для забезпеченням збереження властивостей ядер волоських 1 UA 92464 U 5 10 15 20 25 30 35 40 45 50 55 60 горіхів, такими як розташований усередині коробки пластиковий мішок для розміщення в ньому горіхових ядер, дозволяє забезпечити одночасне підвищення та збереження жорсткості та міцності тари під час пакування, зберігання та транспортування очищених ядер волоських горіхів, та підвищити захист вмісту тари від шкідливого впливу, наприклад, зовнішнього повітря на ядра горіхів. При цьому додаткове вакуумування та герметично закриття пластикового мішку з очищеними ядрами горіхів усередині дозволяють створити у тарі умови для зменшення вірогідності розвитку плісені та інших захворювань, характерних для вологого та теплого середовища і враховуючі достатньо високу гігроскопічність ядра волоського горіху. Це є особливо важливим для транспортування та зберігання ядер горіхів високої якості, для яких погіршення смакових якостей є неприпустимим. При цьому шляхом численних випробувань різних типів бандажу було встановлено, що утворення бандажу саме у вигляді еластичної плівки, сполученої частково або повністю із зовнішньою поверхнею коробки, дозволить забезпечити додаткову стягуючу та захисну поверхню на зовнішній поверхні коробки, при цьому додатково не обважуючі тару, що особливо важливо при транспортуванні будь-яких вантажів, зокрема очищених горіхових ядер. При цьому застосування харчової плівки або односторонньої клейкої плівкової стрічки як еластичної плівки дозволяє спростити утворення бандажу на поверхні коробки, та, відповідно, застосування тари, згідно з корисною моделлю. При цьому перевагою використання харчової плівки (стрейч-плівка ПВХ) є її газопроникність (властивість пропускати газ, водяну пару та складові повітря з тари назовні та надходження кисню всередину тари), стійкість її до механічних пошкоджень та можливість щільного контакту з зовнішньою поверхнею коробки, а також надійна фіксація плівки з поверхнею коробки без додаткових засобів і застосування будь-якого спеціального скріплюючого обладнання. Таким чином, влаштування бандажу на зовнішній поверхні коробки можливе вручну. Аналогічні переваги надає і використання односторонньої клейкої плівкової стрічки ("скотч"), яка при цьому також має і підвищену жорсткість за рахунок наявності основи з целофану або лавсану. Заявлена корисна модель ілюструється наступним прикладом виконання тари для зберігання та транспортування очищених горіхових ядер. Наведений приклад конкретного здійснення тари ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють сутність корисної моделі. Тара для зберігання та транспортування очищених горіхових ядер являє собою картонну коробку переважно у формі паралелепіпеда. Як коробку переважно використовують складану багатоклапанну коробку з картону. У внутрішній порожнині коробки розташовано пластиковий мішок для розміщення в ньому горіхових ядер. Як пластиковий мішок може бути використаний поліпропіленовий мішок, який має еластичні та газонепроникні стінки та дозволяє забезпечити в ньому створення розрідження та запаювання його країв (герметизацію) після розташування усередині ядер горіхів. Пластиковий мішок може бути додатково вакуумованим та герметично закритим або закритим без вакуумування за допомогою стягуючого елемента, розташованого нижче горловини мішка. Також можливе використання поліпропіленового мішка із зовнішнім полімерним покриттям, що дозволяє підвищити збереження властивостей ядер волоських горіхів при їх зберіганні та транспортуванні шляхом створення захисного покриття, зокрема, від можливого впливу сонячних променів тощо. Також таким чином досягають необхідного зовнішнього вигляду упаковки ядер волоських горіхів відповідно до потреб при перевезенні. На зовнішній поверхні коробки розташовано бандаж у вигляді еластичної плівки, сполученої частково або повністю із зовнішньою поверхнею коробки. Еластична плівка може бути розташована як на чотирьох суміжних поверхнях, оперізуючі коробку попериметру, так і повністю на поверхнях коробки, закриваючі стики частин коробки та її ребра. Еластичною плівкою може бути харчова плівка (стрейч-плівка ПВХ) або одностороння клейка плівкова стрічка ("скотч"). Використовують тару для зберігання та транспортування очищених горіхових ядер наступним чином. Спочатку усередині картонної коробки розташовують пластиковий мішок, в якому розміщують очищені ядра горіхів, наприклад, волоських. При цьому можуть розташовувати у коробці один мішок місткістю 10 кг ядер горіхів або два мішки по 5 кг ядер горіхів. При цьому мішки можуть бути попередньо вакуумовані та герметично запаяні або не мати вакуумування та бути закритими за допомогою стягуючого елемента, розташованого нижче горловини мішка. Після заповнення внутрішнього об'єму коробки закривають її верхні клапани і сполучають між собою, після чого розташовують бандаж на зовнішній поверхні коробки шляхом сполучення зовнішньої поверхні коробки, наприклад, бічних поверхонь або ребер коробки, з клейким шаром 2 UA 92464 U 5 10 плівкової стрічки або з харчовою плівкою. Також можуть забезпечувати декілька бандажів паралельно один одному або з перехрестям. Також бандаж можуть розташовувати у місці сполучення частин (верхніх клапанів), що закривають коробку, для підвищення надійності пакування. Після здійснюють розташування тари на автотранспортному засобів та її подальше транспортування. Заявлена корисна модель дозволяє отримати тару із забезпеченням збереження властивостей ядер волоських горіхів при їх зберіганні та транспортуванні з одночасним збереженням жорсткості та міцності тари під час пакування, зберігання і, особливо, транспортування ядер волоських горіхів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Тара для зберігання та транспортування очищених горіхових ядер, яка містить картонну коробку у формі паралелепіпеда та розташований усередині пластиковий мішок для розміщення в ньому горіхових ядер, яка відрізняється тим, що додатково містить бандаж у вигляді еластичної плівки, сполученої частково або повністю із зовнішньою поверхнею коробки. 2. Тара за п. 1, яка відрізняється тим, що пластиковий мішок є вакуумованим та герметично закритим. 3. Тара за п. 1, яка відрізняється тим, що пластиковий мішок закритий за допомогою стягуючого елемента, розташованого нижче горловини мішка. 4. Тара за п. 1, яка відрізняється тим, що як еластичну плівку використано харчову плівку. 5. Тара за п. 1, яка відрізняється тим, що як еластичну плівку використано односторонню клейку плівкову стрічку. 25 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B65D 85/30, B65D 25/00, B65B 31/00

Мітки: зберігання, ядер, тара, очищених, транспортування, горіхових
