Спосіб мікровентиляції в металопластикових (металодерев’яних) енергозберігаючих вікнах

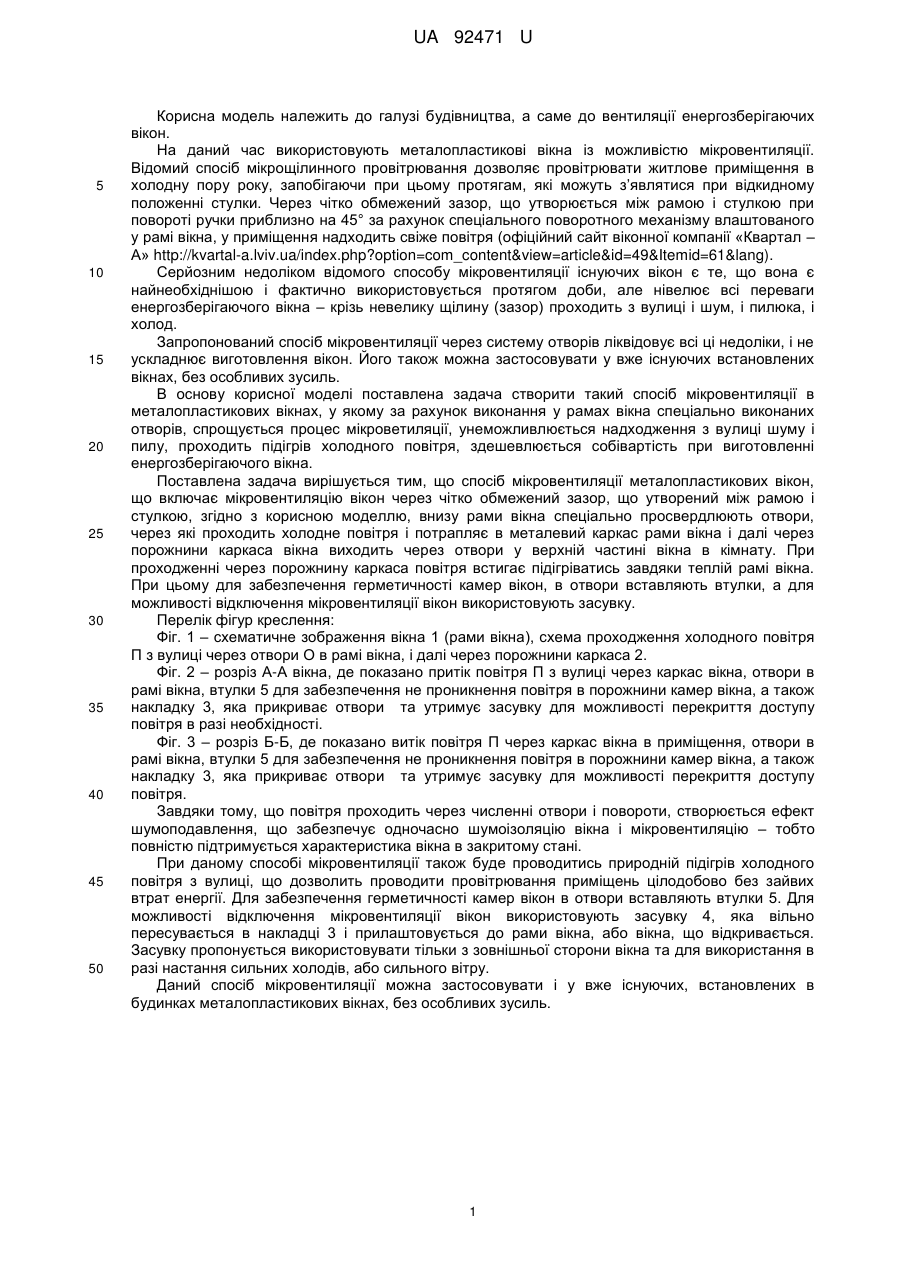

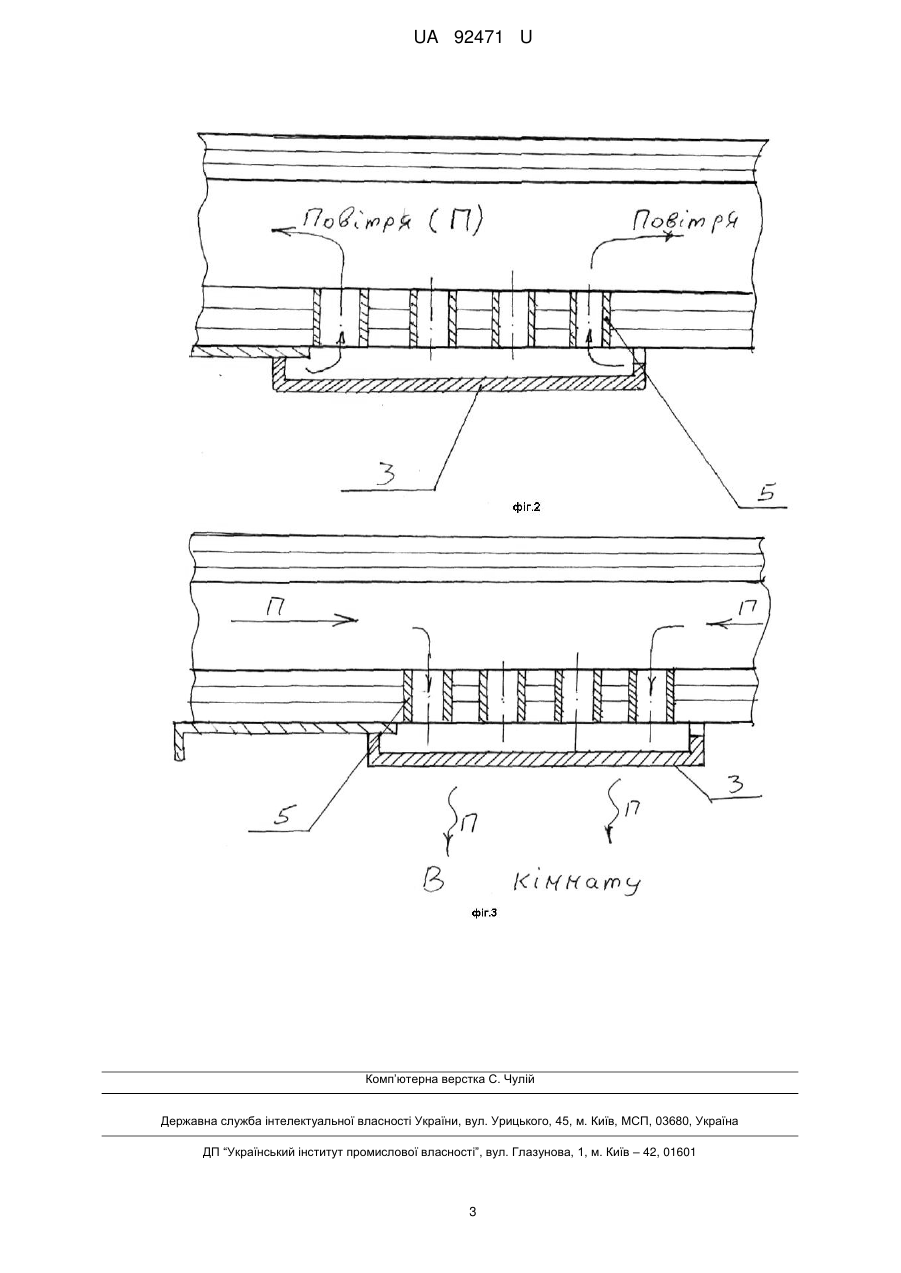

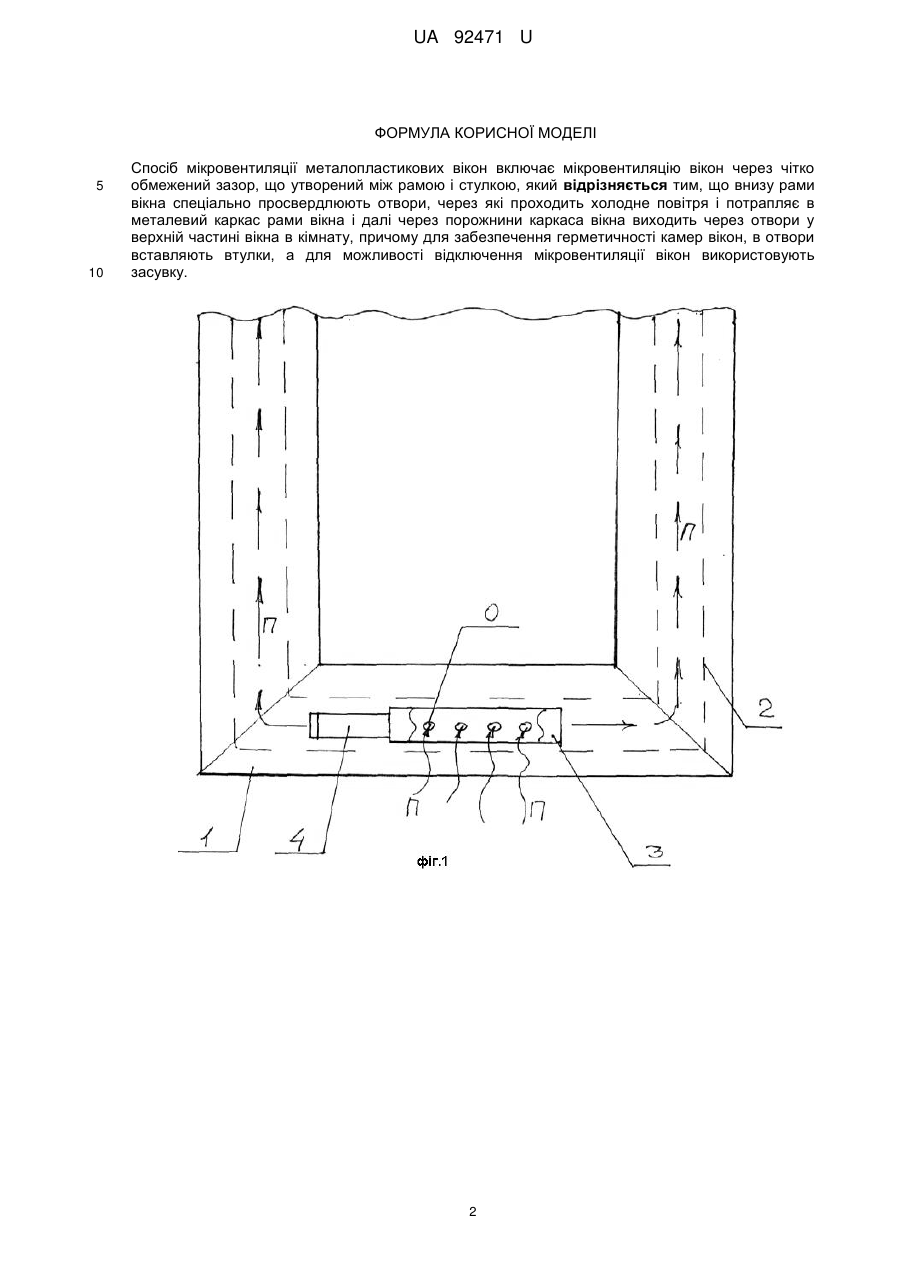

Реферат: UA 92471 U UA 92471 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, а саме до вентиляції енергозберігаючих вікон. На даний час використовують металопластикові вікна із можливістю мікровентиляції. Відомий спосіб мікрощілинного провітрювання дозволяє провітрювати житлове приміщення в холодну пору року, запобігаючи при цьому протягам, які можуть з’являтися при відкидному положенні стулки. Через чітко обмежений зазор, що утворюється між рамою і стулкою при повороті ручки приблизно на 45° за рахунок спеціального поворотного механізму влаштованого у рамі вікна, у приміщення надходить свіже повітря (офіційний сайт віконної компанії «Квартал – А» http://kvartal-a.lviv.ua/index.php?option=com_content&view=article&id=49&Itemid=61&lang). Серйозним недоліком відомого способу мікровентиляції існуючих вікон є те, що вона є найнеобхіднішою і фактично використовується протягом доби, але нівелює всі переваги енергозберігаючого вікна – крізь невелику щілину (зазор) проходить з вулиці і шум, і пилюка, і холод. Запропонований спосіб мікровентиляції через систему отворів ліквідовує всі ці недоліки, і не ускладнює виготовлення вікон. Його також можна застосовувати у вже існуючих встановлених вікнах, без особливих зусиль. В основу корисної моделі поставлена задача створити такий спосіб мікровентиляції в металопластикових вікнах, у якому за рахунок виконання у рамах вікна спеціально виконаних отворів, спрощується процес мікроветиляції, унеможливлюється надходження з вулиці шуму і пилу, проходить підігрів холодного повітря, здешевлюється собівартість при виготовленні енергозберігаючого вікна. Поставлена задача вирішується тим, що спосіб мікровентиляції металопластикових вікон, що включає мікровентиляцію вікон через чітко обмежений зазор, що утворений між рамою і стулкою, згідно з корисною моделлю, внизу рами вікна спеціально просвердлюють отвори, через які проходить холодне повітря і потрапляє в металевий каркас рами вікна і далі через порожнини каркаса вікна виходить через отвори у верхній частині вікна в кімнату. При проходженні через порожнину каркаса повітря встигає підігріватись завдяки теплій рамі вікна. При цьому для забезпечення герметичності камер вікон, в отвори вставляють втулки, а для можливості відключення мікровентиляції вікон використовують засувку. Перелік фігур креслення: Фіг. 1 – схематичне зображення вікна 1 (рами вікна), схема проходження холодного повітря П з вулиці через отвори О в рамі вікна, і далі через порожнини каркаса 2. Фіг. 2 – розріз А-А вікна, де показано притік повітря П з вулиці через каркас вікна, отвори в рамі вікна, втулки 5 для забезпечення не проникнення повітря в порожнини камер вікна, а також накладку 3, яка прикриває отвори та утримує засувку для можливості перекриття доступу повітря в разі необхідності. Фіг. 3 – розріз Б-Б, де показано витік повітря П через каркас вікна в приміщення, отвори в рамі вікна, втулки 5 для забезпечення не проникнення повітря в порожнини камер вікна, а також накладку 3, яка прикриває отвори та утримує засувку для можливості перекриття доступу повітря. Завдяки тому, що повітря проходить через численні отвори і повороти, створюється ефект шумоподавлення, що забезпечує одночасно шумоізоляцію вікна і мікровентиляцію – тобто повністю підтримується характеристика вікна в закритому стані. При даному способі мікровентиляції також буде проводитись природній підігрів холодного повітря з вулиці, що дозволить проводити провітрювання приміщень цілодобово без зайвих втрат енергії. Для забезпечення герметичності камер вікон в отвори вставляють втулки 5. Для можливості відключення мікровентиляції вікон використовують засувку 4, яка вільно пересувається в накладці 3 і прилаштовується до рами вікна, або вікна, що відкривається. Засувку пропонується використовувати тільки з зовнішньої сторони вікна та для використання в разі настання сильних холодів, або сильного вітру. Даний спосіб мікровентиляції можна застосовувати і у вже існуючих, встановлених в будинках металопластикових вікнах, без особливих зусиль. 1 UA 92471 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб мікровентиляції металопластикових вікон включає мікровентиляцію вікон через чітко обмежений зазор, що утворений між рамою і стулкою, який відрізняється тим, що внизу рами вікна спеціально просвердлюють отвори, через які проходить холодне повітря і потрапляє в металевий каркас рами вікна і далі через порожнини каркаса вікна виходить через отвори у верхній частині вікна в кімнату, причому для забезпечення герметичності камер вікон, в отвори вставляють втулки, а для можливості відключення мікровентиляції вікон використовують засувку. 2 UA 92471 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
