Пристрій для запобігання обертанню валка прокатної кліті, встановленого в підшипниках подушок, розміщених у вікнах станини прокатної кліті
Формула / Реферат
1. Пристрій для запобігання обертанню встановленого в підшипниках подушок валка прокатної кліті відносно подушки (LS), який відрізняється тим, що на цапфі (WZ) валка розміщений рухомий корпус, який виконаний з можливістю переміщення в осьовому напрямі і який має плоскі ділянки (FA) поверхні, які в одному з положень корпусу спираються на жорстко з'єднані з подушкою (LS) упорні елементи.
2. Пристрій за п. 1, який відрізняється тим, що рухомий корпус виконаний у вигляді кільцевої фланцевої втулки (FR), фланець якої на зовнішній поверхні має згадані плоскі ділянки (FA).
3. Пристрій за п. 2, який відрізняється тим, що кільцева фланцева втулка (FR) спирається на розміщені в подушці (LS) опорні пружини (SF).
Текст

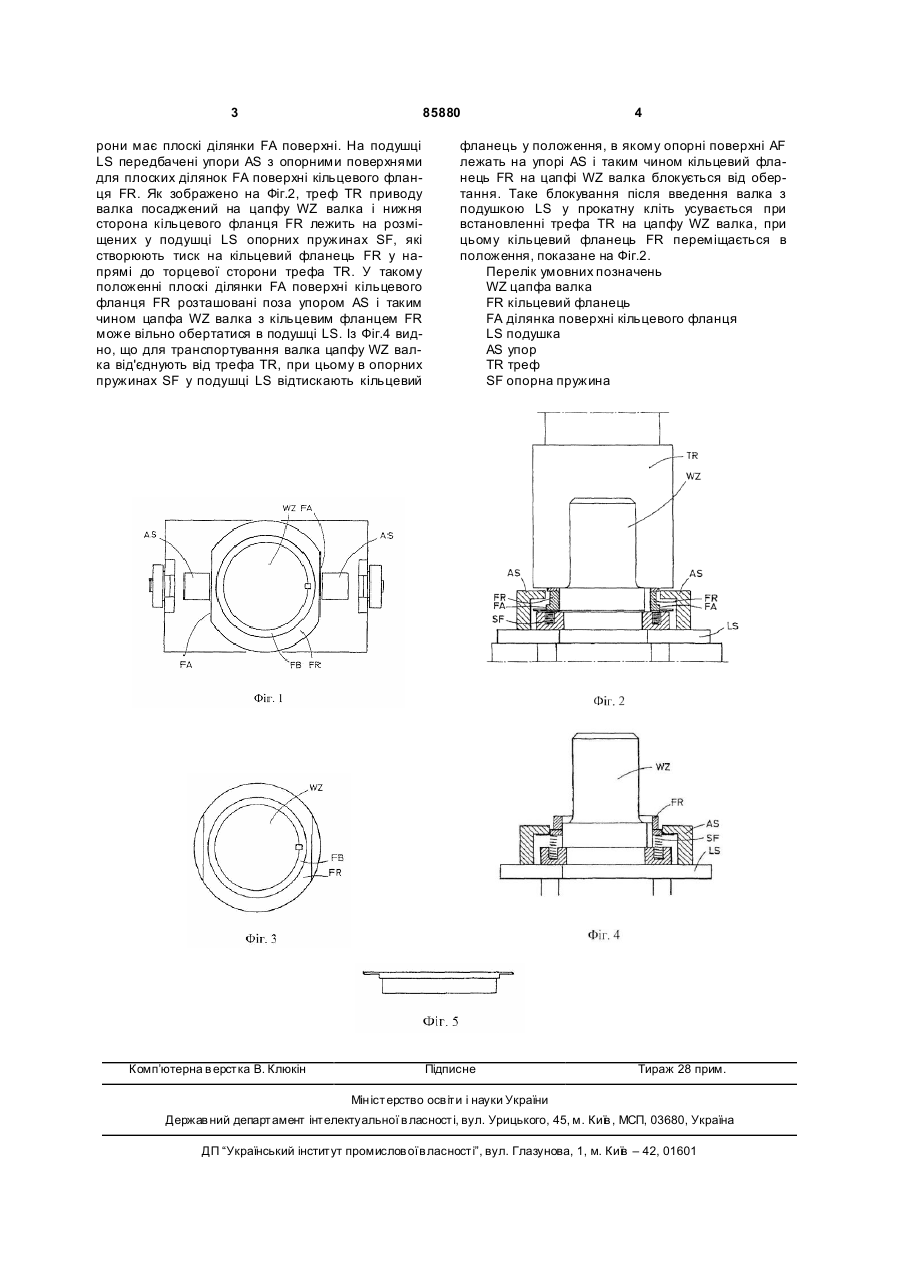

1. Пристрій для запобігання обертанню встановленого в підшипниках подушок валка прокат 3 85880 рони має плоскі ділянки FA поверхні. На подушці LS передбачені упори AS з опорними поверхнями для плоских ділянок FA поверхні кільцевого фланця FR. Як зображено на Фіг.2, треф TR приводу валка посаджений на цапфу WZ валка і нижня сторона кільцевого фланця FR лежить на розміщених у подушці LS опорних пружинах SF, які створюють тиск на кільцевий фланець FR у напрямі до торцевої сторони трефа TR. У такому положенні плоскі ділянки FA поверхні кільцевого фланця FR розташовані поза упором AS і таким чином цапфа WZ валка з кільцевим фланцем FR може вільно обертатися в подушці LS. Із Фіг.4 видно, що для транспортування валка цапфу WZ валка від'єднують від трефа TR, при цьому в опорних пружинах SF у подушці LS відтискають кільцевий Комп’ютерна в ерстка В. Клюкін 4 фланець у положення, в якому опорні поверхні AF лежать на упорі AS і таким чином кільцевий фланець FR на цапфі WZ валка блокується від обертання. Таке блокування після введення валка з подушкою LS у прокатну кліть усувається при встановленні трефа TR на цапфу WZ валка, при цьому кільцевий фланець FR переміщається в положення, показане на Фіг.2. Перелік умовних позначень WZ цапфа валка FR кільцевий фланець FA ділянка поверхні кільцевого фланця LS подушка AS упор TR треф SF опорна пружина Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
