Будівельний модуль, зокрема нижній поверх або підвал, для господарської споруди або житлового будинку

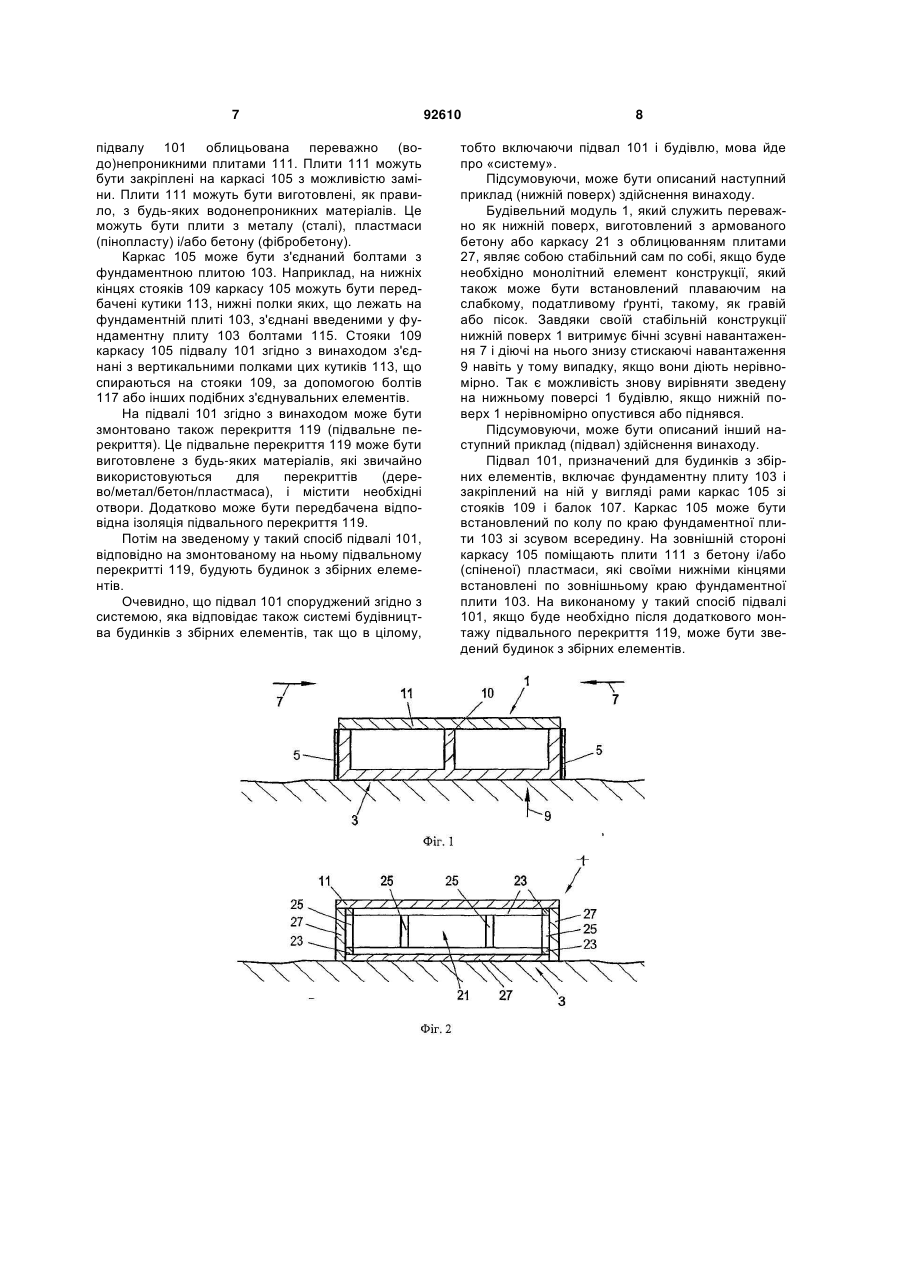

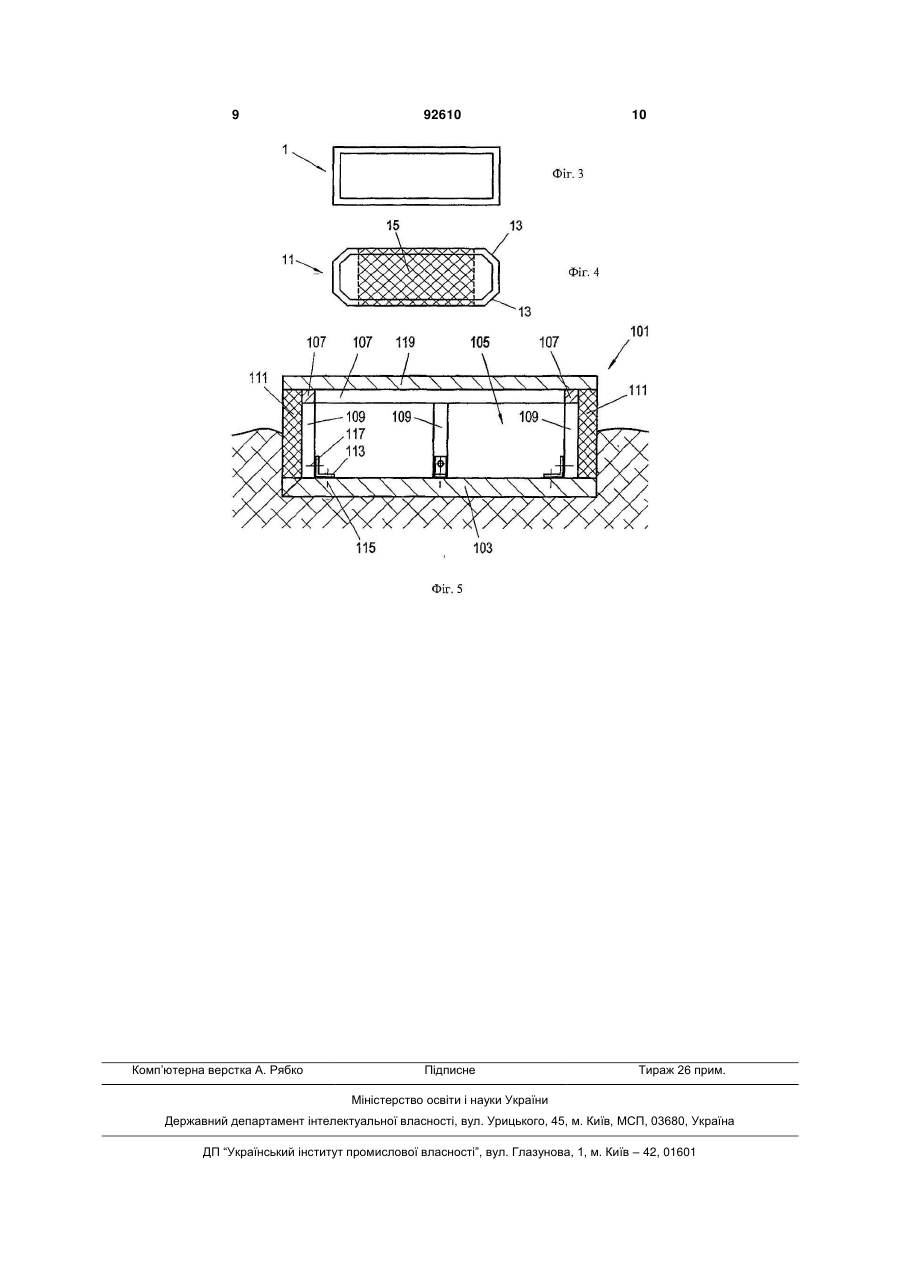

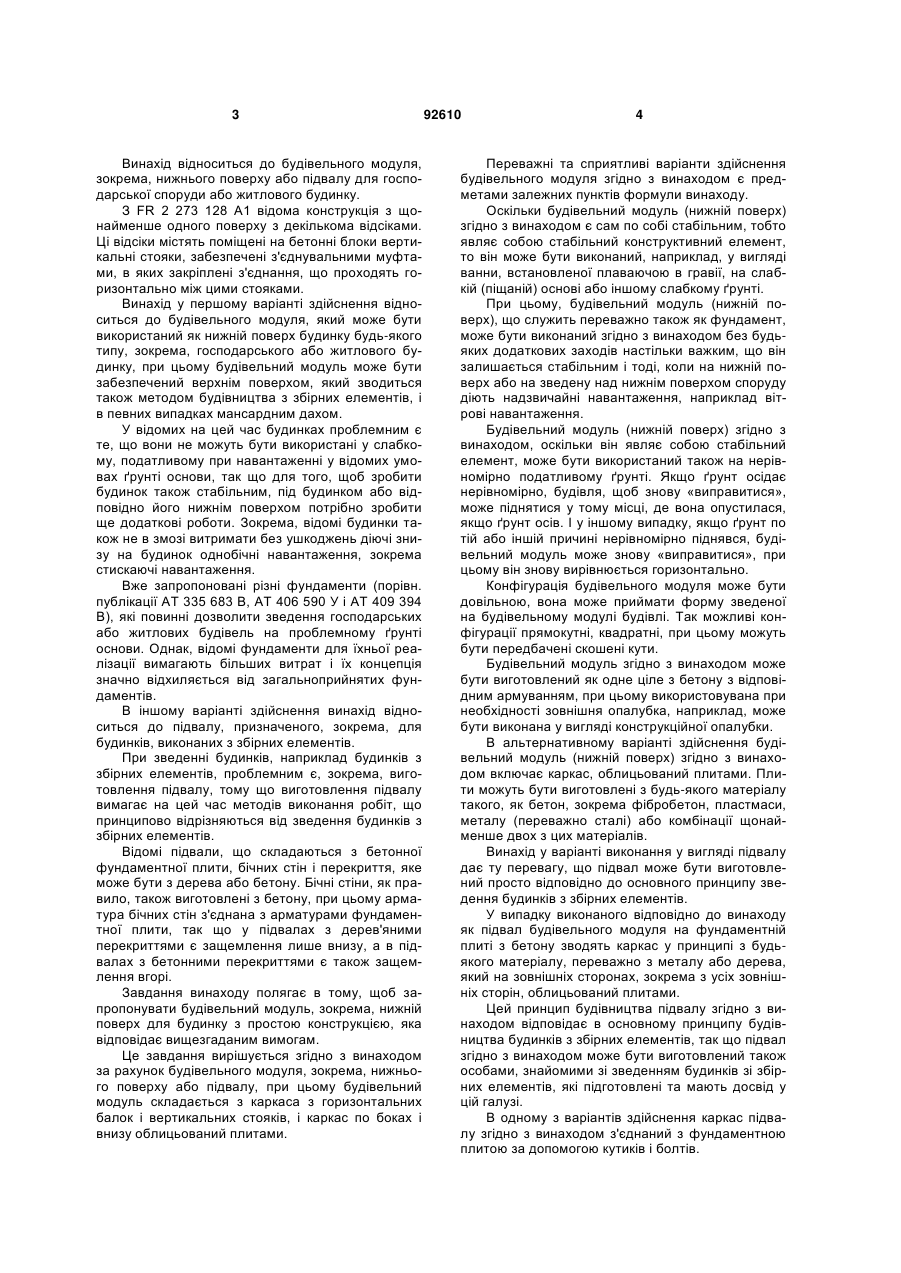

1. Будівельний модуль, зокрема нижній поверх (1) на рівні землі або підвал, для господарської або житлової будівлі, причому будівельний модуль являє собою елемент (3) конструкції, що має власну стійкість, який відрізняється тим, що будівельний модуль (1) складається з каркаса (21) з горизонтальних балок (23) і вертикальних стояків (25), і каркас (21) по боках і внизу облицьований плитами (27). 2. Будівельний модуль за п. 1, який відрізняється тим, що будівельний модуль, зокрема нижній поверх (1), має в плані багатокутну конфігурацію, зокрема чотирикутну, наприклад квадратну або прямокутну конфігурацію. 3. Будівельний модуль за п. 2, який відрізняється тим, що конфігурація будівельного модуля, зокрема нижнього поверху (1), має скошені кути (13). 4. Будівельний модуль за п. 1, який відрізняється тим, що передбачена щонайменше одна проміжна стінка (10). 5. Будівельний модуль за п. 1, який відрізняється тим, що він виконаний як підвал (101) для будівлі, зокрема для будинку із збірних елементів, і включає фундаментну плиту (103), розташований на 2 (19) 1 3 Винахід відноситься до будівельного модуля, зокрема, нижнього поверху або підвалу для господарської споруди або житлового будинку. З FR 2 273 128 А1 відома конструкція з щонайменше одного поверху з декількома відсіками. Ці відсіки містять поміщені на бетонні блоки вертикальні стояки, забезпечені з'єднувальними муфтами, в яких закріплені з'єднання, що проходять горизонтально між цими стояками. Винахід у першому варіанті здійснення відноситься до будівельного модуля, який може бути використаний як нижній поверх будинку будь-якого типу, зокрема, господарського або житлового будинку, при цьому будівельний модуль може бути забезпечений верхнім поверхом, який зводиться також методом будівництва з збірних елементів, і в певних випадках мансардним дахом. У відомих на цей час будинках проблемним є те, що вони не можуть бути використані у слабкому, податливому при навантаженні у відомих умовах ґрунті основи, так що для того, щоб зробити будинок також стабільним, під будинком або відповідно його нижнім поверхом потрібно зробити ще додаткові роботи. Зокрема, відомі будинки також не в змозі витримати без ушкоджень діючі знизу на будинок однобічні навантаження, зокрема стискаючі навантаження. Вже запропоновані різні фундаменти (порівн. публікації AT 335 683 В, AT 406 590 У і AT 409 394 В), які повинні дозволити зведення господарських або житлових будівель на проблемному ґрунті основи. Однак, відомі фундаменти для їхньої реалізації вимагають більших витрат і їх концепція значно відхиляється від загальноприйнятих фундаментів. В іншому варіанті здійснення винахід відноситься до підвалу, призначеного, зокрема, для будинків, виконаних з збірних елементів. При зведенні будинків, наприклад будинків з збірних елементів, проблемним є, зокрема, виготовлення підвалу, тому що виготовлення підвалу вимагає на цей час методів виконання робіт, що принципово відрізняються від зведення будинків з збірних елементів. Відомі підвали, що складаються з бетонної фундаментної плити, бічних стін і перекриття, яке може бути з дерева або бетону. Бічні стіни, як правило, також виготовлені з бетону, при цьому арматура бічних стін з'єднана з арматурами фундаментної плити, так що у підвалах з дерев'яними перекриттями є защемлення лише внизу, а в підвалах з бетонними перекриттями є також защемлення вгорі. Завдання винаходу полягає в тому, щоб запропонувати будівельний модуль, зокрема, нижній поверх для будинку з простою конструкцією, яка відповідає вищезгаданим вимогам. Це завдання вирішується згідно з винаходом за рахунок будівельного модуля, зокрема, нижнього поверху або підвалу, при цьому будівельний модуль складається з каркаса з горизонтальних балок і вертикальних стояків, і каркас по боках і внизу облицьований плитами. 92610 4 Переважні та сприятливі варіанти здійснення будівельного модуля згідно з винаходом є предметами залежних пунктів формули винаходу. Оскільки будівельний модуль (нижній поверх) згідно з винаходом є сам по собі стабільним, тобто являє собою стабільний конструктивний елемент, то він може бути виконаний, наприклад, у вигляді ванни, встановленої плаваючою в гравії, на слабкій (піщаній) основі або іншому слабкому ґрунті. При цьому, будівельний модуль (нижній поверх), що служить переважно також як фундамент, може бути виконаний згідно з винаходом без будьяких додаткових заходів настільки важким, що він залишається стабільним і тоді, коли на нижній поверх або на зведену над нижнім поверхом споруду діють надзвичайні навантаження, наприклад вітрові навантаження. Будівельний модуль (нижній поверх) згідно з винаходом, оскільки він являє собою стабільний елемент, може бути використаний також на нерівномірно податливому ґрунті. Якщо ґрунт осідає нерівномірно, будівля, щоб знову «виправитися», може піднятися у тому місці, де вона опустилася, якщо ґрунт осів. І у іншому випадку, якщо ґрунт по тій або іншій причині нерівномірно піднявся, будівельний модуль може знову «виправитися», при цьому він знову вирівнюється горизонтально. Конфігурація будівельного модуля може бути довільною, вона може приймати форму зведеної на будівельному модулі будівлі. Так можливі конфігурації прямокутні, квадратні, при цьому можуть бути передбачені скошені кути. Будівельний модуль згідно з винаходом може бути виготовлений як одне ціле з бетону з відповідним армуванням, при цьому використовувана при необхідності зовнішня опалубка, наприклад, може бути виконана у вигляді конструкційної опалубки. В альтернативному варіанті здійснення будівельний модуль (нижній поверх) згідно з винаходом включає каркас, облицьований плитами. Плити можуть бути виготовлені з будь-якого матеріалу такого, як бетон, зокрема фібробетон, пластмаси, металу (переважно сталі) або комбінації щонайменше двох з цих матеріалів. Винахід у варіанті виконання у вигляді підвалу дає ту перевагу, що підвал може бути виготовлений просто відповідно до основного принципу зведення будинків з збірних елементів. У випадку виконаного відповідно до винаходу як підвал будівельного модуля на фундаментній плиті з бетону зводять каркас у принципі з будьякого матеріалу, переважно з металу або дерева, який на зовнішніх сторонах, зокрема з усіх зовнішніх сторін, облицьований плитами. Цей принцип будівництва підвалу згідно з винаходом відповідає в основному принципу будівництва будинків з збірних елементів, так що підвал згідно з винаходом може бути виготовлений також особами, знайомими зі зведенням будинків зі збірних елементів, які підготовлені та мають досвід у цій галузі. В одному з варіантів здійснення каркас підвалу згідно з винаходом з'єднаний з фундаментною плитою за допомогою кутиків і болтів. 5 Плити, розташовані з зовнішньої сторони каркаса, з'єднаного з фундаментною плитою підвалу згідно з винаходом, можуть бути виготовлені з кожного з застосовуваних у будівництві матеріалів. У першу чергу маються на увазі плити з металу (сталі) і/або відповідно формостабільної пластмаси і/або бетону і/або фіброцементу. Беруться до уваги також плити з комбінації матеріалів, наприклад комбінації бетону з пластмасою. З пластмас можуть прийматися у розрахунок також пінопласти, такі, як використовувані для ізоляційних плит. За бажанням на підвалі згідно з винаходом може бути передбачено також перекриття, виготовлене з будь-якого використовуваного в будівництві матеріалу, і яке може бути, наприклад, перекриттям з дерева або деревного матеріалу або перекриттям з дерева у комбінації з металом. Перевага підвалу згідно з винаходом полягає також у тому, що бічні, водонепроникні плити не повинні окремо герметизуватися зовні, як це потрібно для бетонних підвалів. Іншою перевагою є те, що бічні плити за бажанням можуть бути замінені, причому у зв'язку з цим не виникає ніяких проблем для зведеної над підвалом будівлі (будинку з збірних елементів). Інші подробиці та ознаки винаходу виникають з нижченаведеного опису переважного прикладу здійснення з посиланням на прикладені креслення, на яких будівельні модулі згідно з винаходом схематично зображені на прикладі нижнього поверху. При цьому показані: Фіг.1 - перший варіант здійснення нижнього поверху згідно з винаходом, у вертикальному перерізі; Фіг.2 - другий варіант здійснення нижнього поверху згідно з винаходом, у вертикальному перерізі; Фіг.3 - приклад здійснення нижнього поверху згідно з винаходом, у плані; Фіг.4 - інший приклад здійснення нижнього поверху згідно з винаходом, у плані; і Фіг.5 - приклад здійснення підвалу згідно з винаходом, у перерізі та схематично. Показаний на Фіг.1 нижній поверх 1 являє собою відлитий як одне ціле елемент 3 у вигляді відлитої як одне ціле ванни, у випадку необхідності з армованого бетону, при цьому для бетонування ванни зовні може бути використана конструкційна опалубка 5. У ванні може бути передбачена щонайменше одна проміжна стінка 10, яка у випадку необхідності може бути виконана монолітною з дном і/або бічними стінками ванни. Товщина бетону і його армуючих елементів виконані та підібрані таким чином, що утворююча нижній поверх 1 ванна стабільна сама по собі, тобто витримує також діючі односторонньо на нижній поверх 1 бічні зсувні навантаження 7 або діючі на нього односторонньо знизу стискаючі навантаження 9. Разом з тим нижній поверх 1 згідно з винаходом у варіанті здійснення за Фіг.1 також може бути встановлений плаваючим на слабкому ґрунті. Ґрунтом можуть бути гравій, м'який ґрунт або також податливо слабкий низький тиск. Нижній поверх 1 згідно з винаходом може бути використаний також 92610 6 на нерівномірному ґрунті (податлива та менш податлива зона). На нижньому поверсі 1 згідно з винаходом може бути розташоване перекриття 11 будь-якого виду (дерево, метал, бетон, зокрема фібробетон або з комбінації щонайменше двох з зазначених матеріалів). У показаному на Фіг.2 варіанті здійснення нижній поверх 1 згідно з винаходом, виконаний також стабільним, тобто утворюючий стабільний сам по собі елемент, складається з каркасу 21, виготовленого з горизонтальних балок 23 і вертикальних стояків 25 (Stehern). Каркас 21 у вигляді рами з боків і внизу облицьований плитами 27. Плити 27 з'єднані з каркасом 21, так що створюється в цілому формостабільний елемент 3, який утворює нижній поверх 1. На показаному на Фіг.2 нижньому поверсі 1 може бути змонтовано також перекриття 11 описаного у зв'язку з Фіг.1 типу. Форма у плані нижнього поверху 1 згідно з винаходом може бути довільною і узгоджується, зокрема, з конфігурацією зведеного на ньому будинку. Так, на Фіг.3 показаний у вигляді прикладу нижній поверх 1 для прямокутного будинку, наприклад залу. Кути 13 нижнього поверху 1 згідно з винаходом можуть бути скошені, як схематично позначено на Фіг.4. У цьому випадку може бути також передбачено, що основна площа зведеного на нижньому поверсі 1 будинку займає не всю основну площу нижнього поверху 1, а лише частину 15, виділену на Фіг.4 перехресним штрихуванням. На будівельному модулі (нижньому поверсі) 1 згідно з винаходом може бути безпосередньо зведений дах, у цьому випадку мансардний дах, при цьому тип даху може бути довільним (плоский дах, односхилий дах, двосхилий дах і т.д.). Але як варіант на будівельному модулі (нижньому поверсі) 1 згідно з винаходом може бути також передбачений щонайменше один верхній поверх, а потім дах будь-якого типу та форми. Хоча будівельний модуль 1 згідно з винаходом являє собою в першу чергу нижній поверх будинку або сам є одноповерховою будівлею (будинком), в окремих випадках можна передбачити, що будівельний модуль 1 згідно з винаходом частково або повністю заглиблений у ґрунт. Побудований у вигляді підвалу 101 елемент будинку (Фіг.5) має фундаментну плиту 103 з розмірами та товщиною, які узгоджуються з будівлею, яка має бути зведена. Фундаментна плита 103, якщо вона виготовлена з бетону, може містити, як звичайно для бетонних плит, армуючі елементи (не показані). На фундаментній плиті 103 зводять каркас 105 з балок 107 і стояків 109, який відповідає конфігурації будівлі та міцність якого узгоджується з вагою будівлі, який має бути зведений над підвалом 101. Як приклад каркас 105 зі стояків 109 і балок 107 виготовлений з дерева, деревного матеріалу, бетону або металу (сталі) або комбінації цих матеріалів або інших використовуваних у будівельній техніці матеріалів. Рама 105 (каркас), яка споруджується на фундаментній плиті 103, по зовнішньому периметру 7 підвалу 101 облицьована переважно (водо)непроникними плитами 111. Плити 111 можуть бути закріплені на каркасі 105 з можливістю заміни. Плити 111 можуть бути виготовлені, як правило, з будь-яких водонепроникних матеріалів. Це можуть бути плити з металу (сталі), пластмаси (пінопласту) і/або бетону (фібробетону). Каркас 105 може бути з'єднаний болтами з фундаментною плитою 103. Наприклад, на нижніх кінцях стояків 109 каркасу 105 можуть бути передбачені кутики 113, нижні полки яких, що лежать на фундаментній плиті 103, з'єднані введеними у фундаментну плиту 103 болтами 115. Стояки 109 каркасу 105 підвалу 101 згідно з винаходом з'єднані з вертикальними полками цих кутиків 113, що спираються на стояки 109, за допомогою болтів 117 або інших подібних з'єднувальних елементів. На підвалі 101 згідно з винаходом може бути змонтовано також перекриття 119 (підвальне перекриття). Це підвальне перекриття 119 може бути виготовлене з будь-яких матеріалів, які звичайно використовуються для перекриттів (дерево/метал/бетон/пластмаса), і містити необхідні отвори. Додатково може бути передбачена відповідна ізоляція підвального перекриття 119. Потім на зведеному у такий спосіб підвалі 101, відповідно на змонтованому на ньому підвальному перекритті 119, будують будинок з збірних елементів. Очевидно, що підвал 101 споруджений згідно з системою, яка відповідає також системі будівництва будинків з збірних елементів, так що в цілому, 92610 8 тобто включаючи підвал 101 і будівлю, мова йде про «систему». Підсумовуючи, може бути описаний наступний приклад (нижній поверх) здійснення винаходу. Будівельний модуль 1, який служить переважно як нижній поверх, виготовлений з армованого бетону або каркасу 21 з облицюванням плитами 27, являє собою стабільний сам по собі, якщо буде необхідно монолітний елемент конструкції, який також може бути встановлений плаваючим на слабкому, податливому ґрунті, такому, як гравій або пісок. Завдяки своїй стабільній конструкції нижній поверх 1 витримує бічні зсувні навантаження 7 і діючі на нього знизу стискаючі навантаження 9 навіть у тому випадку, якщо вони діють нерівномірно. Так є можливість знову вирівняти зведену на нижньому поверсі 1 будівлю, якщо нижній поверх 1 нерівномірно опустився або піднявся. Підсумовуючи, може бути описаний інший наступний приклад (підвал) здійснення винаходу. Підвал 101, призначений для будинків з збірних елементів, включає фундаментну плиту 103 і закріплений на ній у вигляді рами каркас 105 зі стояків 109 і балок 107. Каркас 105 може бути встановлений по колу по краю фундаментної плити 103 зі зсувом всередину. На зовнішній стороні каркасу 105 поміщають плити 111 з бетону і/або (спіненої) пластмаси, які своїми нижніми кінцями встановлені по зовнішньому краю фундаментної плити 103. На виконаному у такий спосіб підвалі 101, якщо буде необхідно після додаткового монтажу підвального перекриття 119, може бути зведений будинок з збірних елементів. 9 Комп’ютерна верстка А. Рябко 92610 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
