Спосіб центрування двох профільних заготовок, зокрема рейок, у машині для контактного стикового зварювання

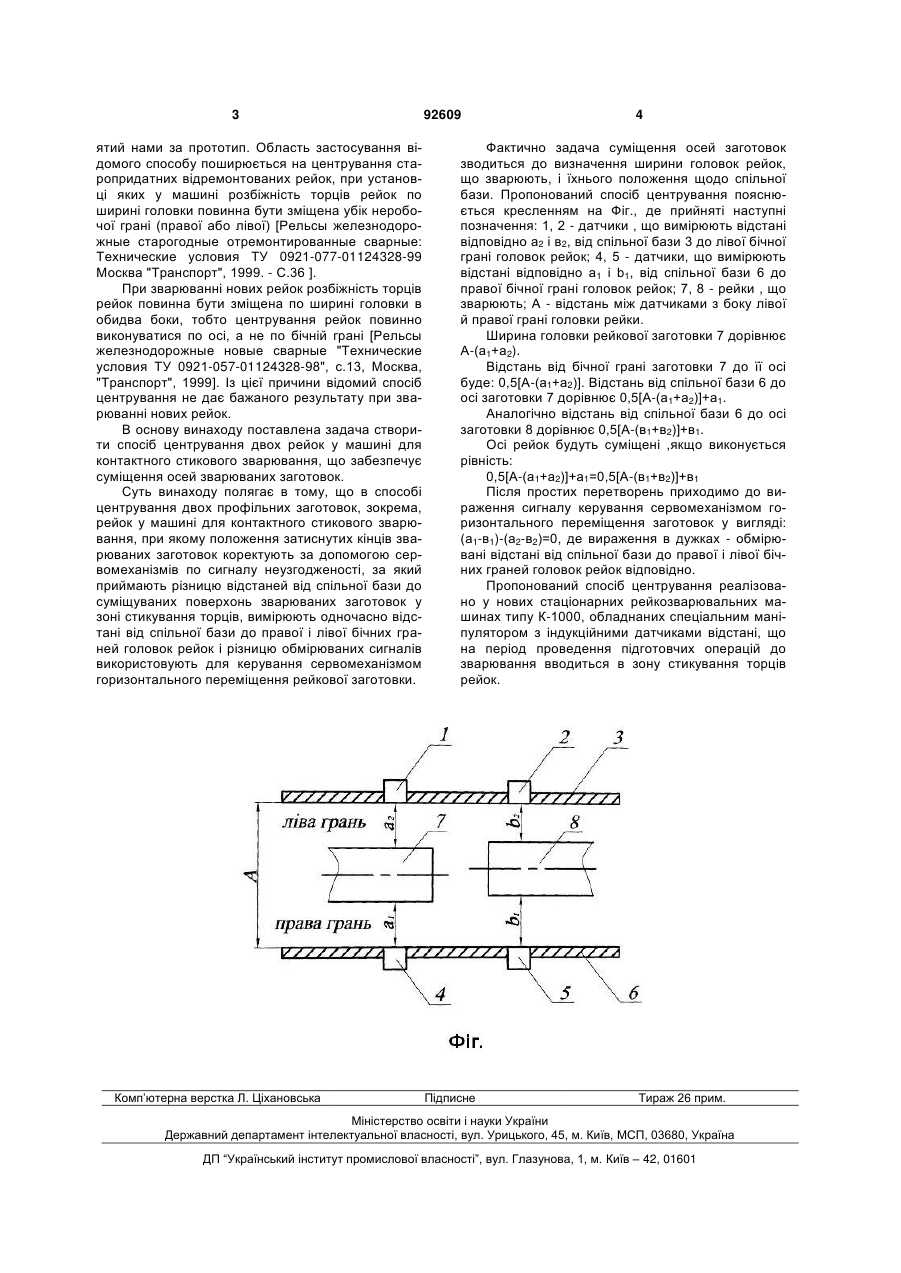

Спосіб центрування двох профільних заготовок, зокрема рейок, у машині для контактного стикового зварювання, при якому положення затиснутих кінців зварюваних заготовок коректують за допомогою сервомеханізмів по сигналу неузгодженості, за який приймають різницю відстаней від спільної бази до суміщуваних поверхонь зварюваних заготовок у зоні стикування торців, який відрізняється тим, що вимірюють одночасно відстані від спільної бази до правої і лівої бічних граней головок рейок і різницю вимірюваних сигналів використовують для керування сервомеханізмом горизонтального переміщення рейкової заготовки. (19) (21) a200713647 (22) 06.12.2007 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) КУЧУК-ЯЦЕНКО СЕРГІЙ ІВАНОВИЧ, КРИВОНОС ВАДИМ ПЕТРОВИЧ, МИКИТИН ЯРОСЛАВ ІВАНОВИЧ, ДЕДЮХ ВОЛОДИМИР ІВАНОВИЧ (73) ІНСТИТУТ ЕЛЕКТРОЗВАРЮВАННЯ ІМ. Є. О. ПАТОНА НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ (56) RU 2165347 C2, 20.04.2001 UA 42022, 15.10.2001 SU 828952, 07.05.1981 US 421520, 29.07.1980 3 ятий нами за прототип. Область застосування відомого способу поширюється на центрування старопридатних відремонтованих рейок, при установці яких у машині розбіжність торців рейок по ширині головки повинна бути зміщена убік неробочої грані (правої або лівої) [Рельсы железнодорожные старогодные отремонтированные сварные: Технические условия ТУ 0921-077-01124328-99 Москва "Транспорт", 1999. - С.36 ]. При зварюванні нових рейок розбіжність торців рейок повинна бути зміщена по ширині головки в обидва боки, тобто центрування рейок повинно виконуватися по осі, а не по бічній грані [Рельсы железнодорожные новые сварные "Технические условия ТУ 0921-057-01124328-98", с.13, Москва, "Транспорт", 1999]. Із цієї причини відомий спосіб центрування не дає бажаного результату при зварюванні нових рейок. В основу винаходу поставлена задача створити спосіб центрування двох рейок у машині для контактного стикового зварювання, що забезпечує суміщення осей зварюваних заготовок. Суть винаходу полягає в тому, що в способі центрування двох профільних заготовок, зокрема, рейок у машині для контактного стикового зварювання, при якому положення затиснутих кінців зварюваних заготовок коректують за допомогою сервомеханізмів по сигналу неузгодженості, за який приймають різницю відстаней від спільної бази до суміщуваних поверхонь зварюваних заготовок у зоні стикування торців, вимірюють одночасно відстані від спільної бази до правої і лівої бічних граней головок рейок і різницю обмірюваних сигналів використовують для керування сервомеханізмом горизонтального переміщення рейкової заготовки. Комп’ютерна верстка Л. Ціхановська 92609 4 Фактично задача суміщення осей заготовок зводиться до визначення ширини головок рейок, що зварюють, і їхнього положення щодо спільної бази. Пропонований спосіб центрування пояснюється кресленням на Фіг., де прийняті наступні позначення: 1, 2 - датчики , що вимірюють відстані відповідно а2 і в2, від спільної бази 3 до лівої бічної грані головок рейок; 4, 5 - датчики, що вимірюють відстані відповідно а1 і b1, від спільної бази 6 до правої бічної грані головок рейок; 7, 8 - рейки , що зварюють; А - відстань між датчиками з боку лівої й правої грані головки рейки. Ширина головки рейкової заготовки 7 дорівнює А-(а1+а2). Відстань від бічної грані заготовки 7 до її осі буде: 0,5[А-(а1+а2)]. Відстань від спільної бази 6 до осі заготовки 7 дорівнює 0,5[А-(а1+а2)]+а1. Аналогічно відстань від спільної бази 6 до осі заготовки 8 дорівнює 0,5[А-(в1+в2)]+в1. Осі рейок будуть суміщені ,якщо виконується рівність: 0,5[А-(а1+а2)]+а1=0,5[А-(в1+в2)]+в1 Після простих перетворень приходимо до вираження сигналу керування сервомеханізмом горизонтального переміщення заготовок у вигляді: (а1-в1)-(а2-в2)=0, де вираження в дужках - обмірювані відстані від спільної бази до правої і лівої бічних граней головок рейок відповідно. Пропонований спосіб центрування реалізовано у нових стаціонарних рейкозварювальних машинах типу К-1000, обладнаних спеціальним маніпулятором з індукційними датчиками відстані, що на період проведення підготовчих операцій до зварювання вводиться в зону стикування торців рейок. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
