Осьовий вентилятор з протизривним пристроєм

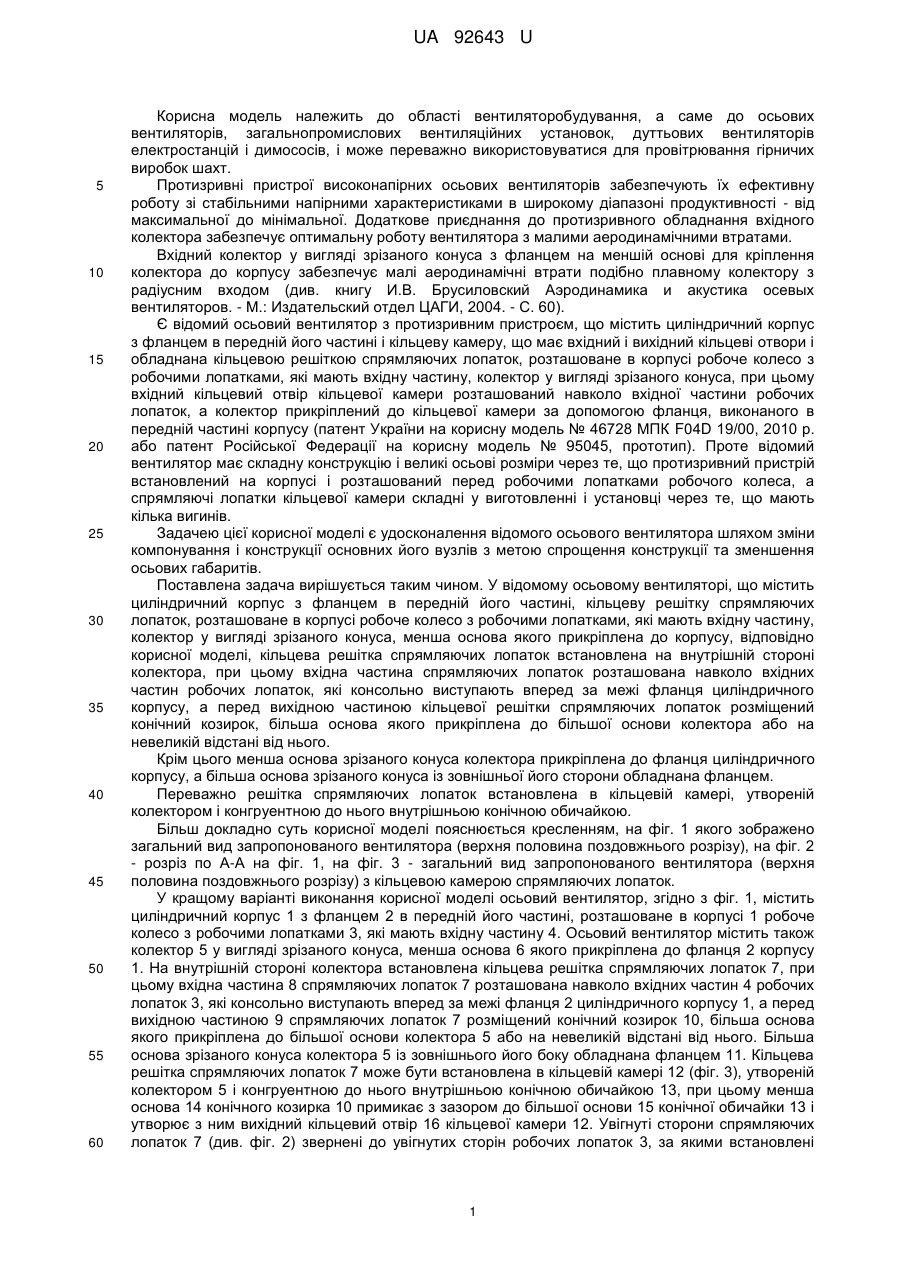

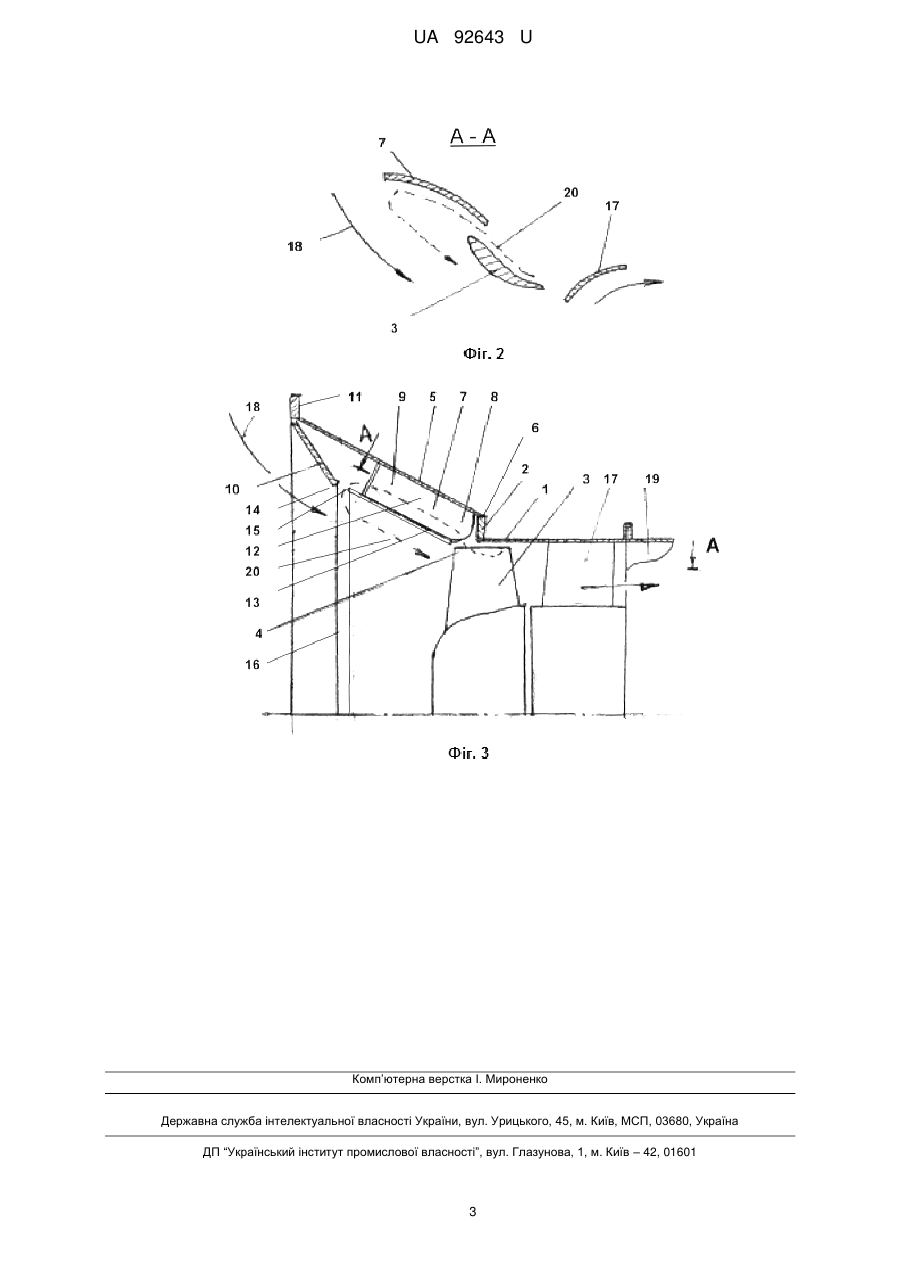

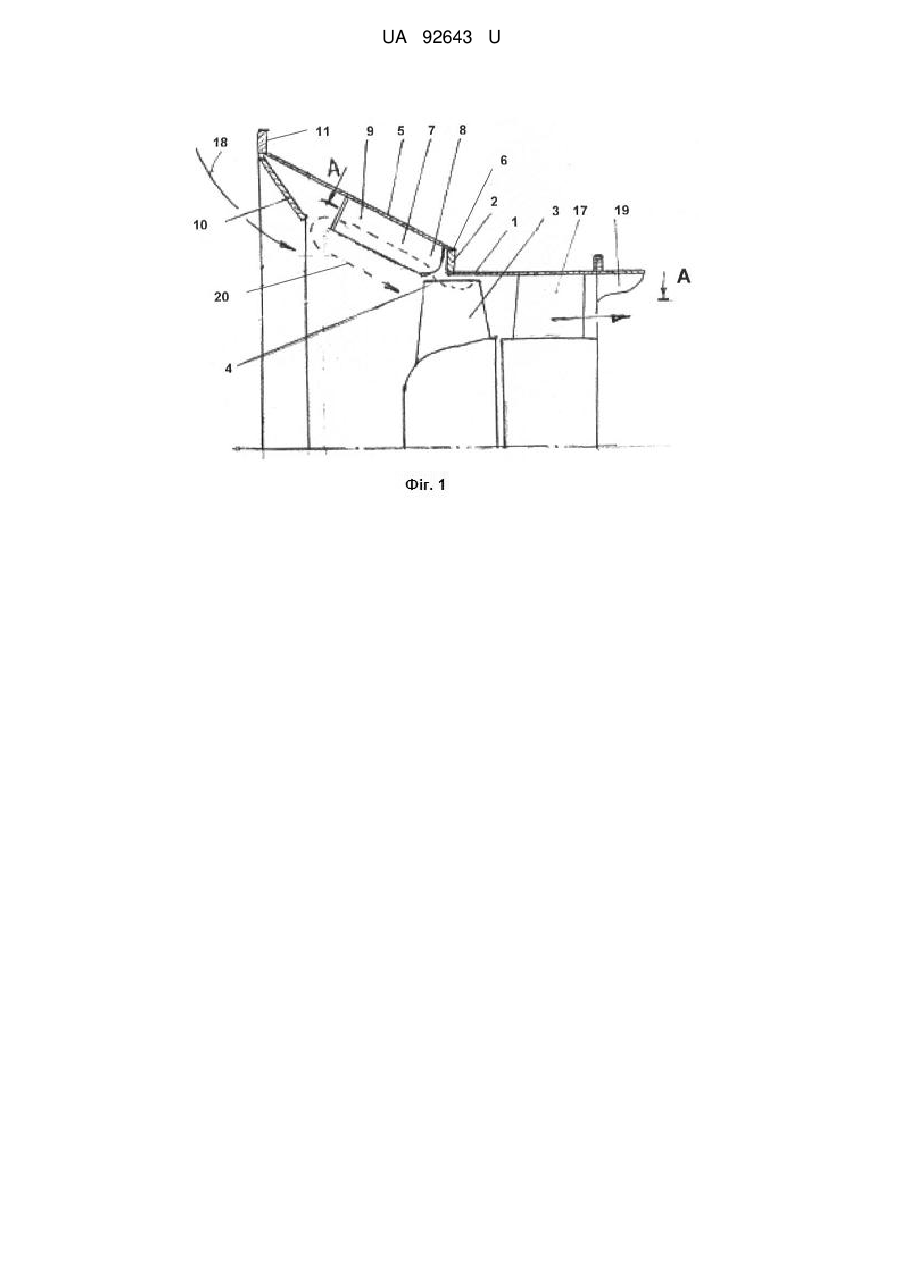

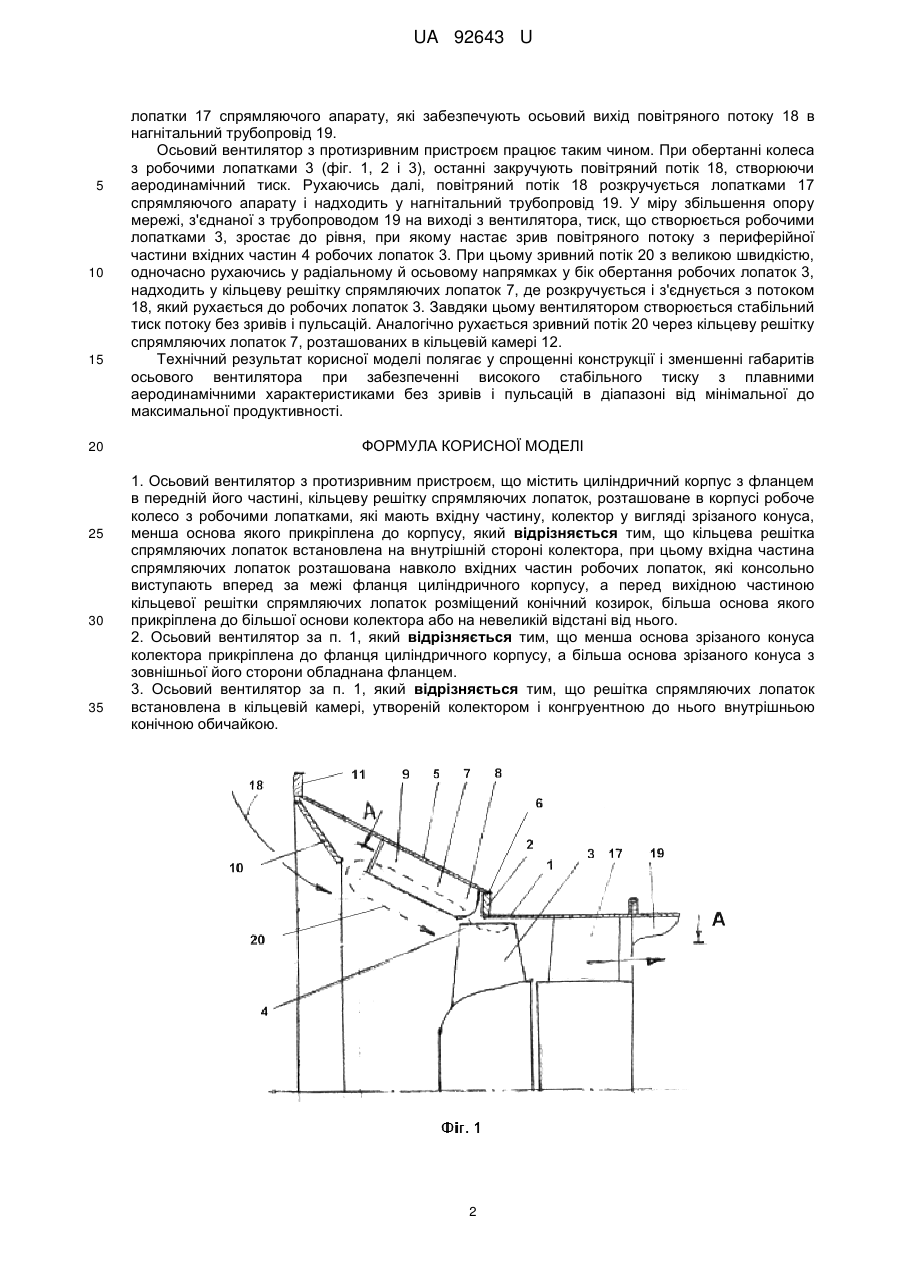

Реферат: Осьовий вентилятор з протизривним пристроєм містить циліндричний корпус з фланцем в передній його частині, кільцеву решітку спрямляючих лопаток, розташоване в корпусі робоче колесо з робочими лопатками, які мають вхідну частину, колектор у вигляді зрізаного конуса, менша основа якого прикріплена до корпусу. Кільцева решітка спрямляючих лопаток встановлена на внутрішній стороні колектора, при цьому вхідна частина спрямляючих лопаток розташована навколо вхідних частин робочих лопаток, які консольно виступають вперед за межі фланця циліндричного корпусу, а перед вихідною частиною кільцевої решітки спрямляючих лопаток розміщений конічний козирок, більша основа якого прикріплена до більшої основи колектора або на невеликій відстані від нього. UA 92643 U (54) ОСЬОВИЙ ВЕНТИЛЯТОР З ПРОТИЗРИВНИМ ПРИСТРОЄМ UA 92643 U UA 92643 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області вентиляторобудування, а саме до осьових вентиляторів, загальнопромислових вентиляційних установок, дуттьових вентиляторів електростанцій і димососів, і може переважно використовуватися для провітрювання гірничих виробок шахт. Протизривні пристрої високонапірних осьових вентиляторів забезпечують їх ефективну роботу зі стабільними напірними характеристиками в широкому діапазоні продуктивності - від максимальної до мінімальної. Додаткове приєднання до протизривного обладнання вхідного колектора забезпечує оптимальну роботу вентилятора з малими аеродинамічними втратами. Вхідний колектор у вигляді зрізаного конуса з фланцем на меншій основі для кріплення колектора до корпусу забезпечує малі аеродинамічні втрати подібно плавному колектору з радіусним входом (див. книгу И.В. Брусиловский Аэродинамика и акустика осевых вентиляторов. - М.: Издательский отдел ЦАГИ, 2004. - С. 60). Є відомий осьовий вентилятор з протизривним пристроєм, що містить циліндричний корпус з фланцем в передній його частині і кільцеву камеру, що має вхідний і вихідний кільцеві отвори і обладнана кільцевою решіткою спрямляючих лопаток, розташоване в корпусі робоче колесо з робочими лопатками, які мають вхідну частину, колектор у вигляді зрізаного конуса, при цьому вхідний кільцевий отвір кільцевої камери розташований навколо вхідної частини робочих лопаток, а колектор прикріплений до кільцевої камери за допомогою фланця, виконаного в передній частині корпусу (патент України на корисну модель № 46728 МПК F04D 19/00, 2010 р. або патент Російської Федерації на корисну модель № 95045, прототип). Проте відомий вентилятор має складну конструкцію і великі осьові розміри через те, що протизривний пристрій встановлений на корпусі і розташований перед робочими лопатками робочого колеса, а спрямляючі лопатки кільцевої камери складні у виготовленні і установці через те, що мають кілька вигинів. Задачею цієї корисної моделі є удосконалення відомого осьового вентилятора шляхом зміни компонування і конструкції основних його вузлів з метою спрощення конструкції та зменшення осьових габаритів. Поставлена задача вирішується таким чином. У відомому осьовому вентиляторі, що містить циліндричний корпус з фланцем в передній його частині, кільцеву решітку спрямляючих лопаток, розташоване в корпусі робоче колесо з робочими лопатками, які мають вхідну частину, колектор у вигляді зрізаного конуса, менша основа якого прикріплена до корпусу, відповідно корисної моделі, кільцева решітка спрямляючих лопаток встановлена на внутрішній стороні колектора, при цьому вхідна частина спрямляючих лопаток розташована навколо вхідних частин робочих лопаток, які консольно виступають вперед за межі фланця циліндричного корпусу, а перед вихідною частиною кільцевої решітки спрямляючих лопаток розміщений конічний козирок, більша основа якого прикріплена до більшої основи колектора або на невеликій відстані від нього. Крім цього менша основа зрізаного конуса колектора прикріплена до фланця циліндричного корпусу, а більша основа зрізаного конуса із зовнішньої його сторони обладнана фланцем. Переважно решітка спрямляючих лопаток встановлена в кільцевій камері, утвореній колектором і конгруентною до нього внутрішньою конічною обичайкою. Більш докладно суть корисної моделі пояснюється кресленням, на фіг. 1 якого зображено загальний вид запропонованого вентилятора (верхня половина поздовжнього розрізу), на фіг. 2 - розріз по А-А на фіг. 1, на фіг. 3 - загальний вид запропонованого вентилятора (верхня половина поздовжнього розрізу) з кільцевою камерою спрямляючих лопаток. У кращому варіанті виконання корисної моделі осьовий вентилятор, згідно з фіг. 1, містить циліндричний корпус 1 з фланцем 2 в передній його частині, розташоване в корпусі 1 робоче колесо з робочими лопатками 3, які мають вхідну частину 4. Осьовий вентилятор містить також колектор 5 у вигляді зрізаного конуса, менша основа 6 якого прикріплена до фланця 2 корпусу 1. На внутрішній стороні колектора встановлена кільцева решітка спрямляючих лопаток 7, при цьому вхідна частина 8 спрямляючих лопаток 7 розташована навколо вхідних частин 4 робочих лопаток 3, які консольно виступають вперед за межі фланця 2 циліндричного корпусу 1, а перед вихідною частиною 9 спрямляючих лопаток 7 розміщений конічний козирок 10, більша основа якого прикріплена до більшої основи колектора 5 або на невеликій відстані від нього. Більша основа зрізаного конуса колектора 5 із зовнішнього його боку обладнана фланцем 11. Кільцева решітка спрямляючих лопаток 7 може бути встановлена в кільцевій камері 12 (фіг. 3), утвореній колектором 5 і конгруентною до нього внутрішньою конічною обичайкою 13, при цьому менша основа 14 конічного козирка 10 примикає з зазором до більшої основи 15 конічної обичайки 13 і утворює з ним вихідний кільцевий отвір 16 кільцевої камери 12. Увігнуті сторони спрямляючих лопаток 7 (див. фіг. 2) звернені до увігнутих сторін робочих лопаток 3, за якими встановлені 1 UA 92643 U 5 10 15 20 25 30 35 лопатки 17 спрямляючого апарату, які забезпечують осьовий вихід повітряного потоку 18 в нагнітальний трубопровід 19. Осьовий вентилятор з протизривним пристроєм працює таким чином. При обертанні колеса з робочими лопатками 3 (фіг. 1, 2 і 3), останні закручують повітряний потік 18, створюючи аеродинамічний тиск. Рухаючись далі, повітряний потік 18 розкручується лопатками 17 спрямляючого апарату і надходить у нагнітальний трубопровід 19. У міру збільшення опору мережі, з'єднаної з трубопроводом 19 на виході з вентилятора, тиск, що створюється робочими лопатками 3, зростає до рівня, при якому настає зрив повітряного потоку з периферійної частини вхідних частин 4 робочих лопаток 3. При цьому зривний потік 20 з великою швидкістю, одночасно рухаючись у радіальному й осьовому напрямках у бік обертання робочих лопаток 3, надходить у кільцеву решітку спрямляючих лопаток 7, де розкручується і з'єднується з потоком 18, який рухається до робочих лопаток 3. Завдяки цьому вентилятором створюється стабільний тиск потоку без зривів і пульсацій. Аналогічно рухається зривний потік 20 через кільцеву решітку спрямляючих лопаток 7, розташованих в кільцевій камері 12. Технічний результат корисної моделі полягає у спрощенні конструкції і зменшенні габаритів осьового вентилятора при забезпеченні високого стабільного тиску з плавними аеродинамічними характеристиками без зривів і пульсацій в діапазоні від мінімальної до максимальної продуктивності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Осьовий вентилятор з протизривним пристроєм, що містить циліндричний корпус з фланцем в передній його частині, кільцеву решітку спрямляючих лопаток, розташоване в корпусі робоче колесо з робочими лопатками, які мають вхідну частину, колектор у вигляді зрізаного конуса, менша основа якого прикріплена до корпусу, який відрізняється тим, що кільцева решітка спрямляючих лопаток встановлена на внутрішній стороні колектора, при цьому вхідна частина спрямляючих лопаток розташована навколо вхідних частин робочих лопаток, які консольно виступають вперед за межі фланця циліндричного корпусу, а перед вихідною частиною кільцевої решітки спрямляючих лопаток розміщений конічний козирок, більша основа якого прикріплена до більшої основи колектора або на невеликій відстані від нього. 2. Осьовий вентилятор за п. 1, який відрізняється тим, що менша основа зрізаного конуса колектора прикріплена до фланця циліндричного корпусу, а більша основа зрізаного конуса з зовнішньої його сторони обладнана фланцем. 3. Осьовий вентилятор за п. 1, який відрізняється тим, що решітка спрямляючих лопаток встановлена в кільцевій камері, утвореній колектором і конгруентною до нього внутрішньою конічною обичайкою. 2 UA 92643 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
