Спосіб фінішної обробки деталі

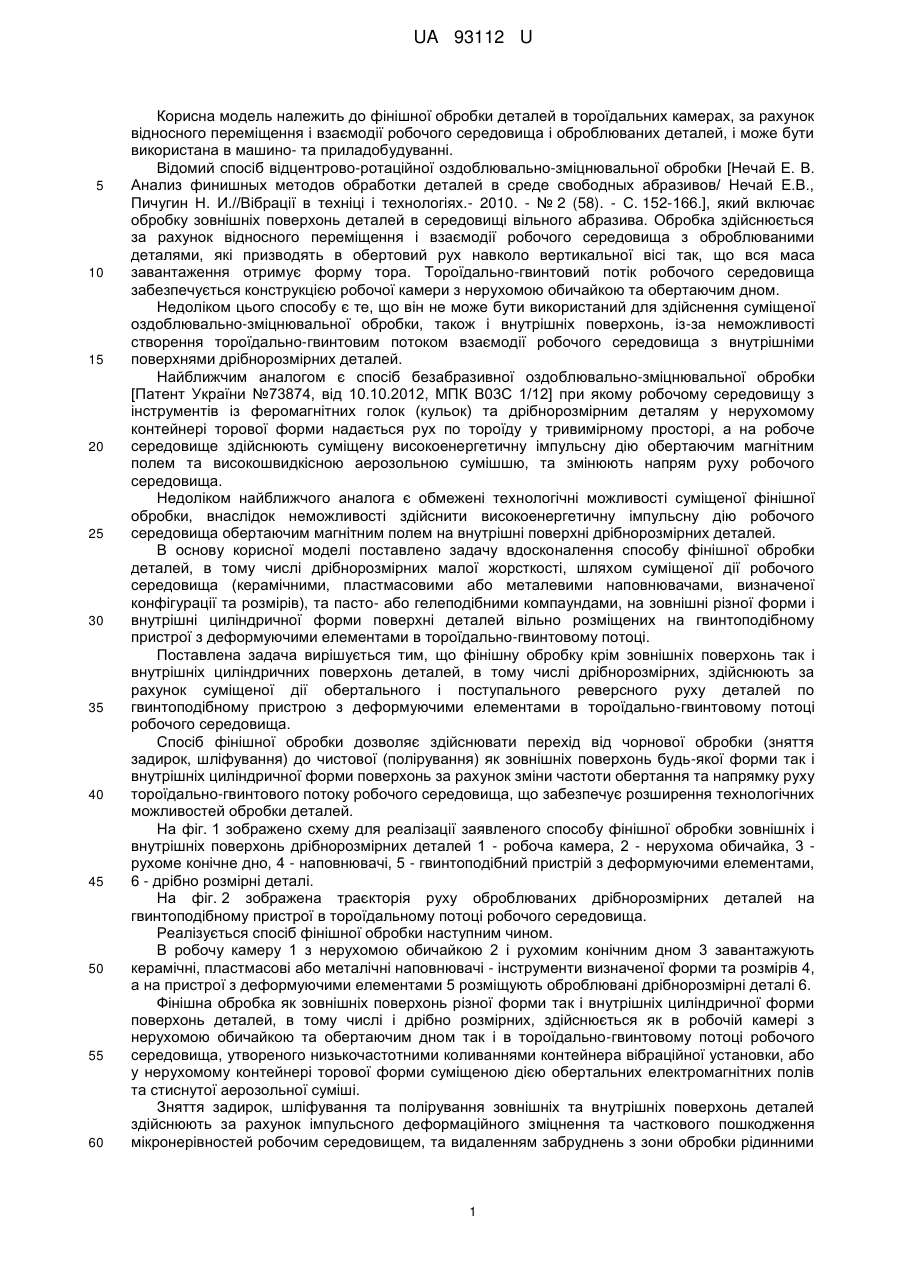

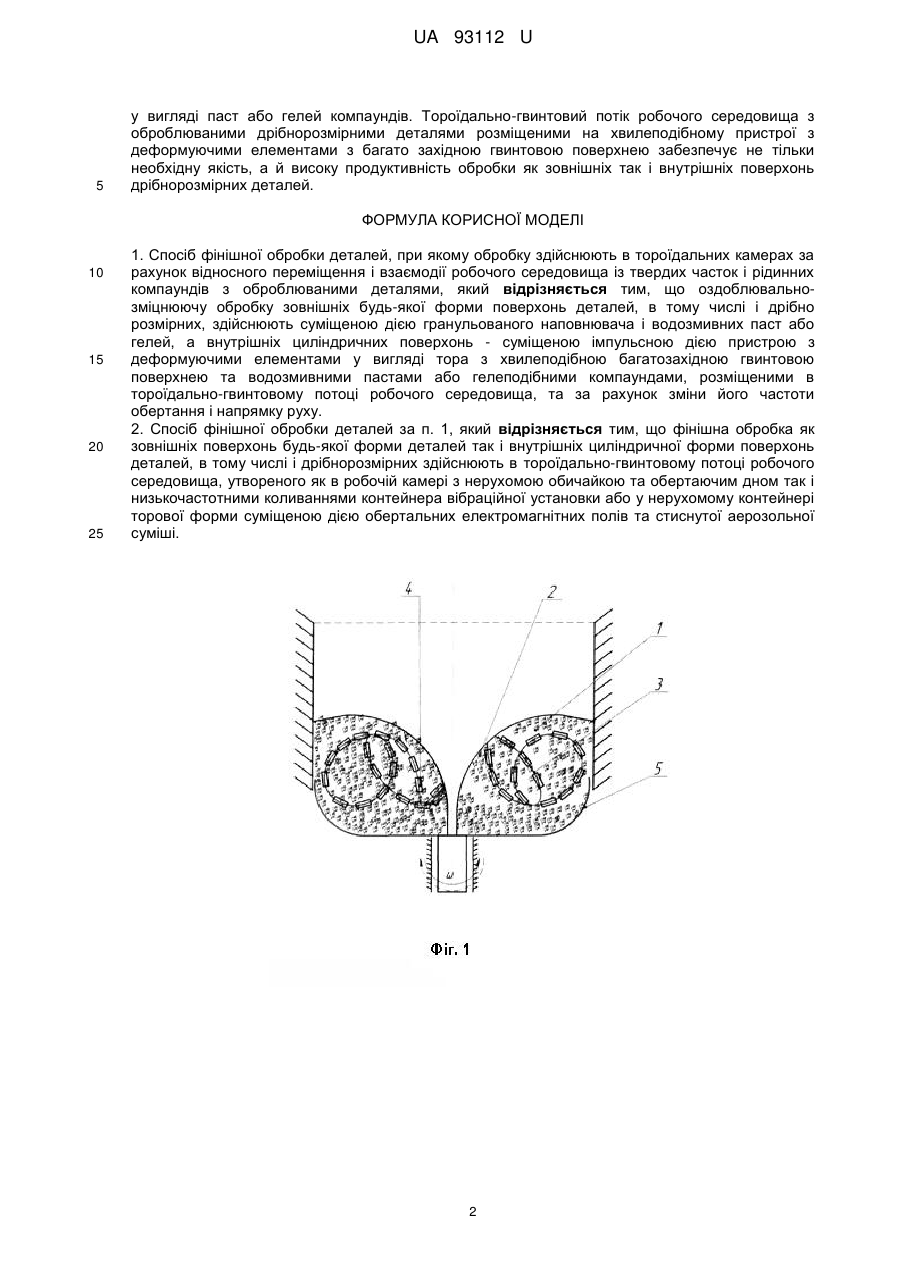

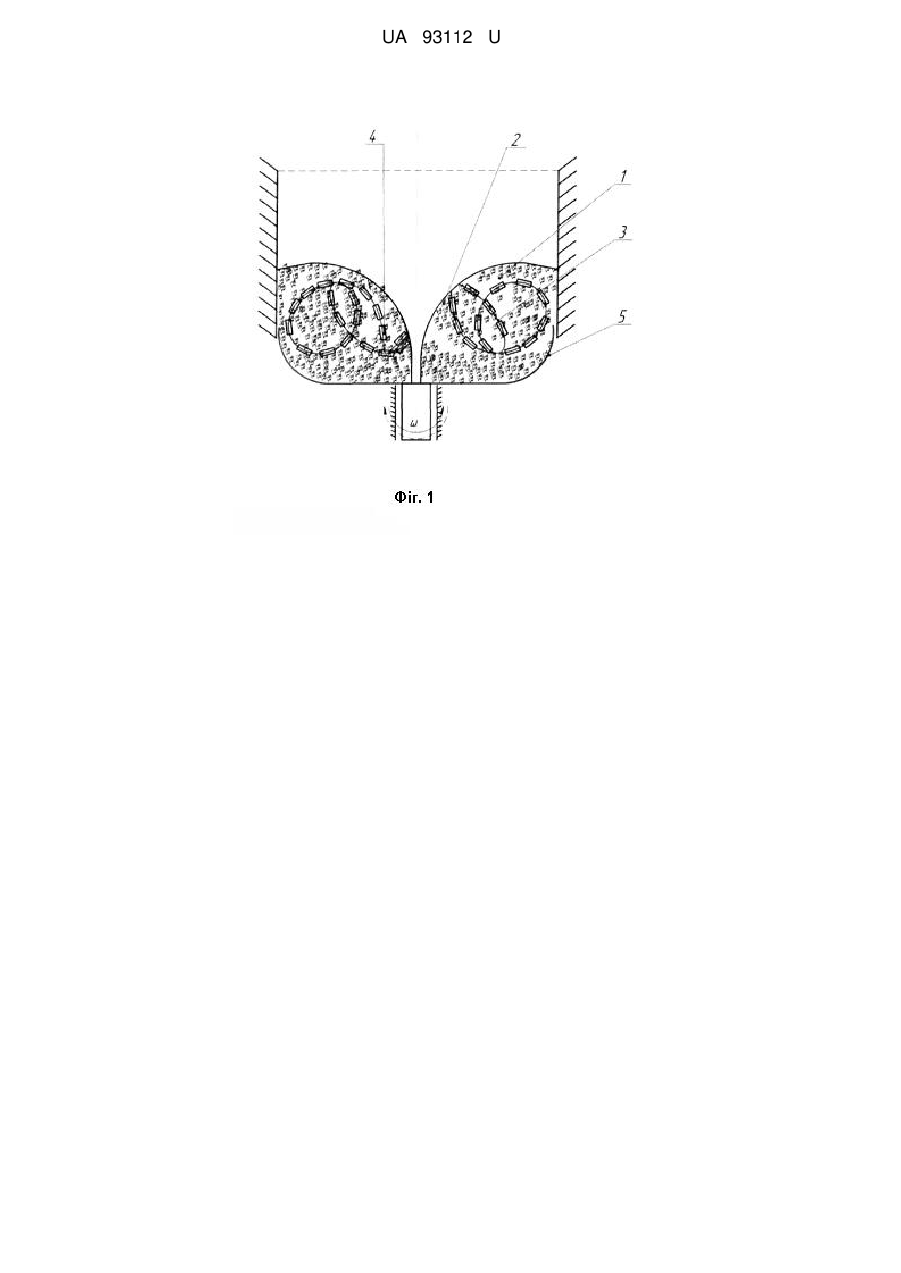

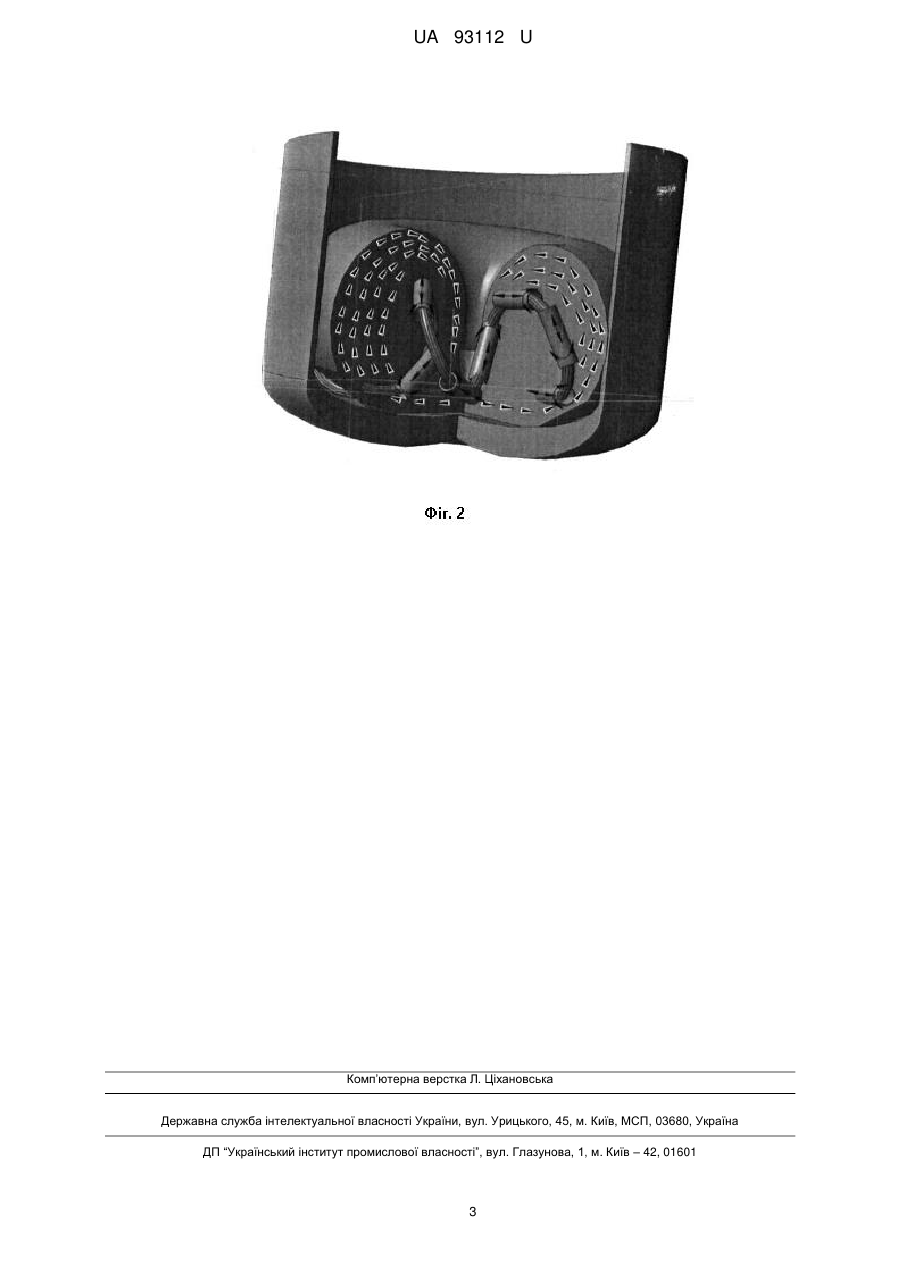

Реферат: UA 93112 U UA 93112 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до фінішної обробки деталей в тороїдальних камерах, за рахунок відносного переміщення і взаємодії робочого середовища і оброблюваних деталей, і може бути використана в машино- та приладобудуванні. Відомий спосіб відцентрово-ротаційної оздоблювально-зміцнювальної обробки [Нечай Е. В. Анализ финишных методов обработки деталей в среде свободных абразивов/ Нечай Е.В., Пичугин Н. И.//Вібрації в техніці і технологіях.- 2010. - № 2 (58). - С. 152-166.], який включає обробку зовнішніх поверхонь деталей в середовищі вільного абразива. Обробка здійснюється за рахунок відносного переміщення і взаємодії робочого середовища з оброблюваними деталями, які призводять в обертовий рух навколо вертикальної вісі так, що вся маса завантаження отримує форму тора. Тороїдально-гвинтовий потік робочого середовища забезпечується конструкцією робочої камери з нерухомою обичайкою та обертаючим дном. Недоліком цього способу є те, що він не може бути використаний для здійснення суміщеної оздоблювально-зміцнювальної обробки, також і внутрішніх поверхонь, із-за неможливості створення тороїдально-гвинтовим потоком взаємодії робочого середовища з внутрішніми поверхнями дрібнорозмірних деталей. Найближчим аналогом є спосіб безабразивної оздоблювально-зміцнювальної обробки [Патент України №73874, від 10.10.2012, МПК В03С 1/12] при якому робочому середовищу з інструментів із феромагнітних голок (кульок) та дрібнорозмірним деталям у нерухомому контейнері торової форми надається рух по тороїду у тривимірному просторі, а на робоче середовище здійснюють суміщену високоенергетичну імпульсну дію обертаючим магнітним полем та високошвидкісною аерозольною сумішшю, та змінюють напрям руху робочого середовища. Недоліком найближчого аналога є обмежені технологічні можливості суміщеної фінішної обробки, внаслідок неможливості здійснити високоенергетичну імпульсну дію робочого середовища обертаючим магнітним полем на внутрішні поверхні дрібнорозмірних деталей. В основу корисної моделі поставлено задачу вдосконалення способу фінішної обробки деталей, в тому числі дрібнорозмірних малої жорсткості, шляхом суміщеної дії робочого середовища (керамічними, пластмасовими або металевими наповнювачами, визначеної конфігурації та розмірів), та пасто- або гелеподібними компаундами, на зовнішні різної форми і внутрішні циліндричної форми поверхні деталей вільно розміщених на гвинтоподібному пристрої з деформуючими елементами в тороїдально-гвинтовому потоці. Поставлена задача вирішується тим, що фінішну обробку крім зовнішніх поверхонь так і внутрішніх циліндричних поверхонь деталей, в тому числі дрібнорозмірних, здійснюють за рахунок суміщеної дії обертального і поступального реверсного руху деталей по гвинтоподібному пристрою з деформуючими елементами в тороїдально-гвинтовому потоці робочого середовища. Спосіб фінішної обробки дозволяє здійснювати перехід від чорнової обробки (зняття задирок, шліфування) до чистової (полірування) як зовнішніх поверхонь будь-якої форми так і внутрішніх циліндричної форми поверхонь за рахунок зміни частоти обертання та напрямку руху тороїдально-гвинтового потоку робочого середовища, що забезпечує розширення технологічних можливостей обробки деталей. На фіг. 1 зображено схему для реалізації заявленого способу фінішної обробки зовнішніх і внутрішніх поверхонь дрібнорозмірних деталей 1 - робоча камера, 2 - нерухома обичайка, 3 рухоме конічне дно, 4 - наповнювачі, 5 - гвинтоподібний пристрій з деформуючими елементами, 6 - дрібно розмірні деталі. На фіг. 2 зображена траєкторія руху оброблюваних дрібнорозмірних деталей на гвинтоподібному пристрої в тороїдальному потоці робочого середовища. Реалізується спосіб фінішної обробки наступним чином. В робочу камеру 1 з нерухомою обичайкою 2 і рухомим конічним дном 3 завантажують керамічні, пластмасові або металічні наповнювачі - інструменти визначеної форми та розмірів 4, а на пристрої з деформуючими елементами 5 розміщують оброблювані дрібнорозмірні деталі 6. Фінішна обробка як зовнішніх поверхонь різної форми так і внутрішніх циліндричної форми поверхонь деталей, в тому числі і дрібно розмірних, здійснюється як в робочій камері з нерухомою обичайкою та обертаючим дном так і в тороїдально-гвинтовому потоці робочого середовища, утвореного низькочастотними коливаннями контейнера вібраційної установки, або у нерухомому контейнері торової форми суміщеною дією обертальних електромагнітних полів та стиснутої аерозольної суміші. Зняття задирок, шліфування та полірування зовнішніх та внутрішніх поверхонь деталей здійснюють за рахунок імпульсного деформаційного зміцнення та часткового пошкодження мікронерівностей робочим середовищем, та видаленням забруднень з зони обробки рідинними 1 UA 93112 U 5 у вигляді паст або гелей компаундів. Тороїдально-гвинтовий потік робочого середовища з оброблюваними дрібнорозмірними деталями розміщеними на хвилеподібному пристрої з деформуючими елементами з багато західною гвинтовою поверхнею забезпечує не тільки необхідну якість, а й високу продуктивність обробки як зовнішніх так і внутрішніх поверхонь дрібнорозмірних деталей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Спосіб фінішної обробки деталей, при якому обробку здійснюють в тороїдальних камерах за рахунок відносного переміщення і взаємодії робочого середовища із твердих часток і рідинних компаундів з оброблюваними деталями, який відрізняється тим, що оздоблювальнозміцнюючу обробку зовнішніх будь-якої форми поверхонь деталей, в тому числі і дрібно розмірних, здійснюють суміщеною дією гранульованого наповнювача і водозмивних паст або гелей, а внутрішніх циліндричних поверхонь - суміщеною імпульсною дією пристрою з деформуючими елементами у вигляді тора з хвилеподібною багатозахідною гвинтовою поверхнею та водозмивними пастами або гелеподібними компаундами, розміщеними в тороїдально-гвинтовому потоці робочого середовища, та за рахунок зміни його частоти обертання і напрямку руху. 2. Спосіб фінішної обробки деталей за п. 1, який відрізняється тим, що фінішна обробка як зовнішніх поверхонь будь-якої форми деталей так і внутрішніх циліндричної форми поверхонь деталей, в тому числі і дрібнорозмірних здійснюють в тороїдально-гвинтовому потоці робочого середовища, утвореного як в робочій камері з нерухомою обичайкою та обертаючим дном так і низькочастотними коливаннями контейнера вібраційної установки або у нерухомому контейнері торової форми суміщеною дією обертальних електромагнітних полів та стиснутої аерозольної суміші. 2 UA 93112 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
