Черв’ячний редуктор

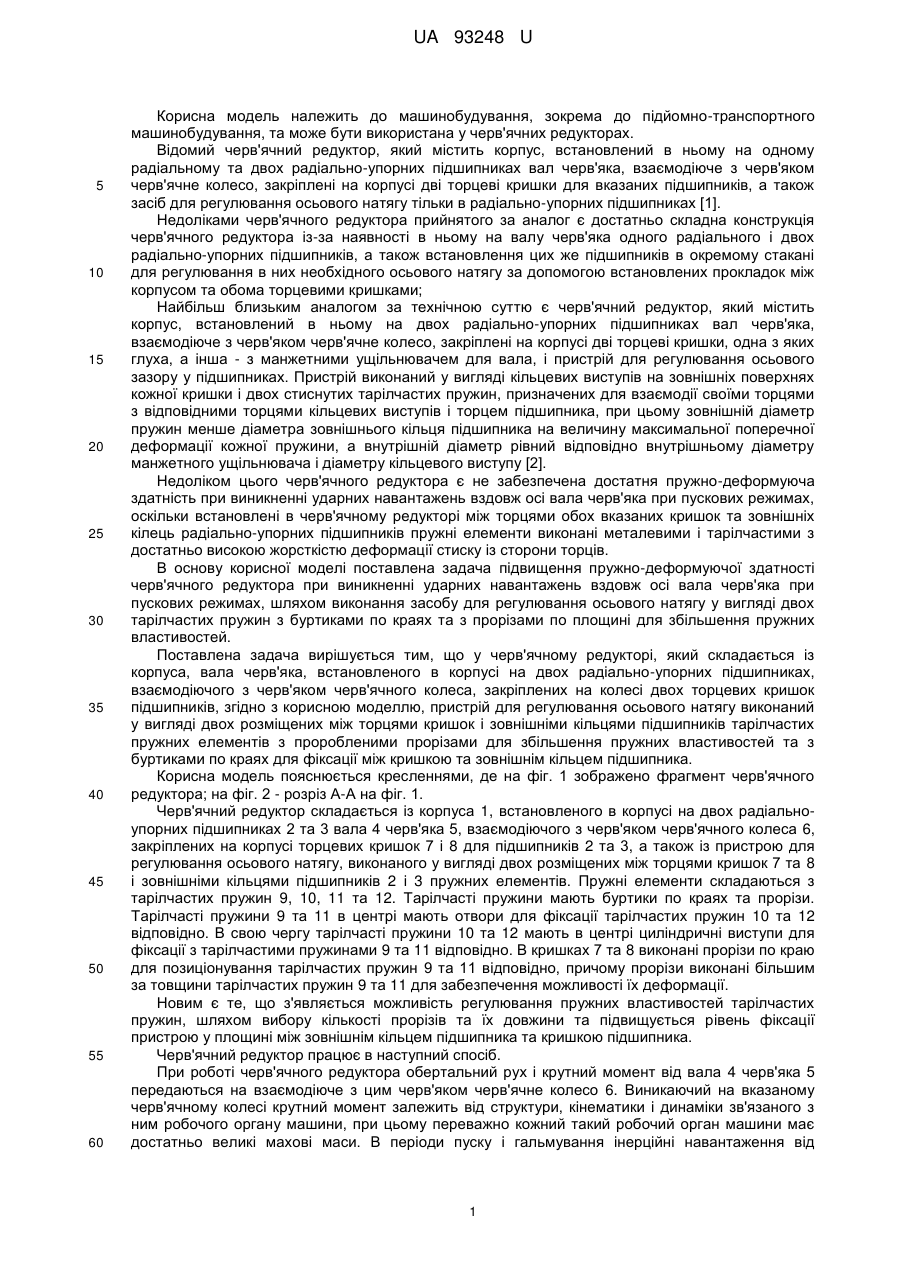

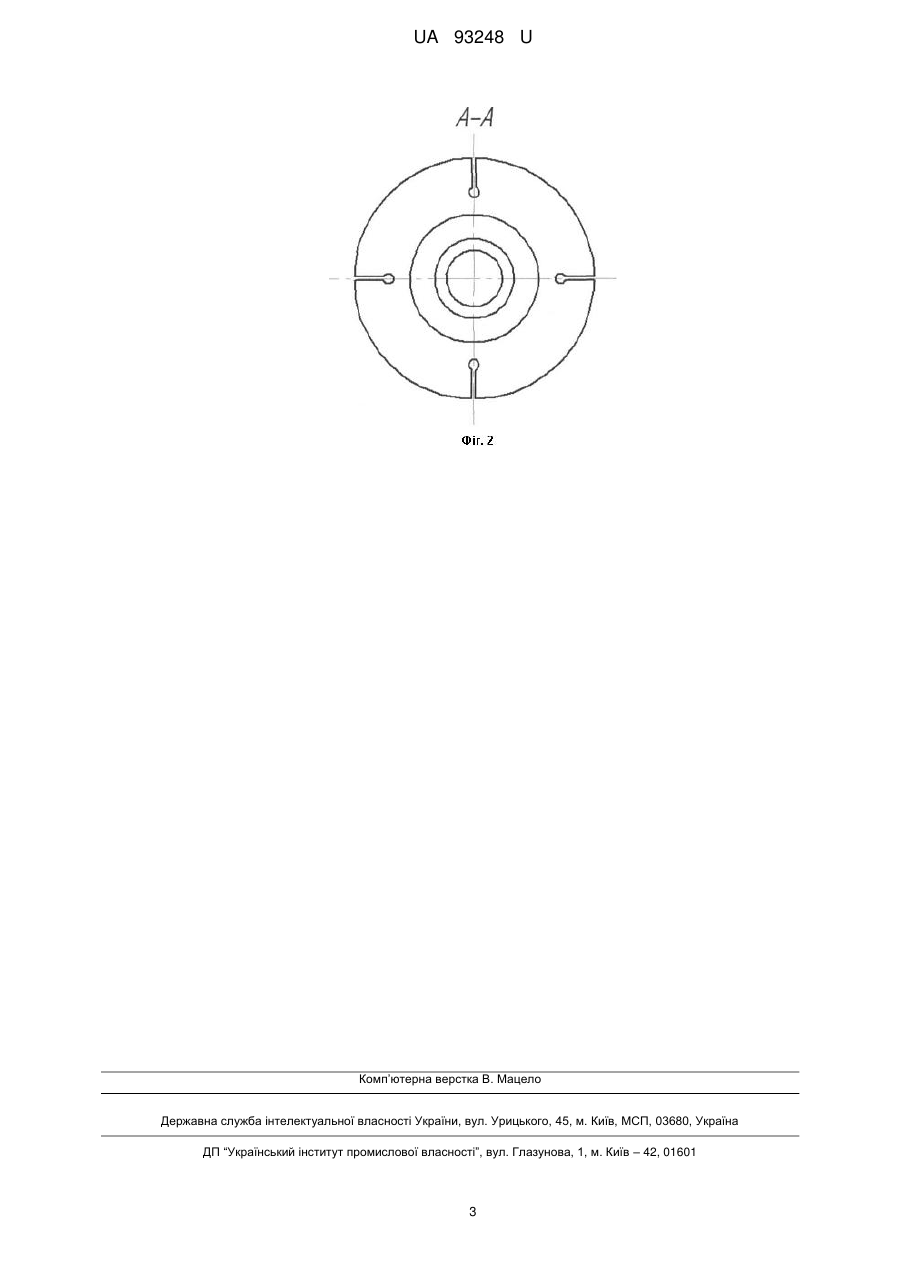

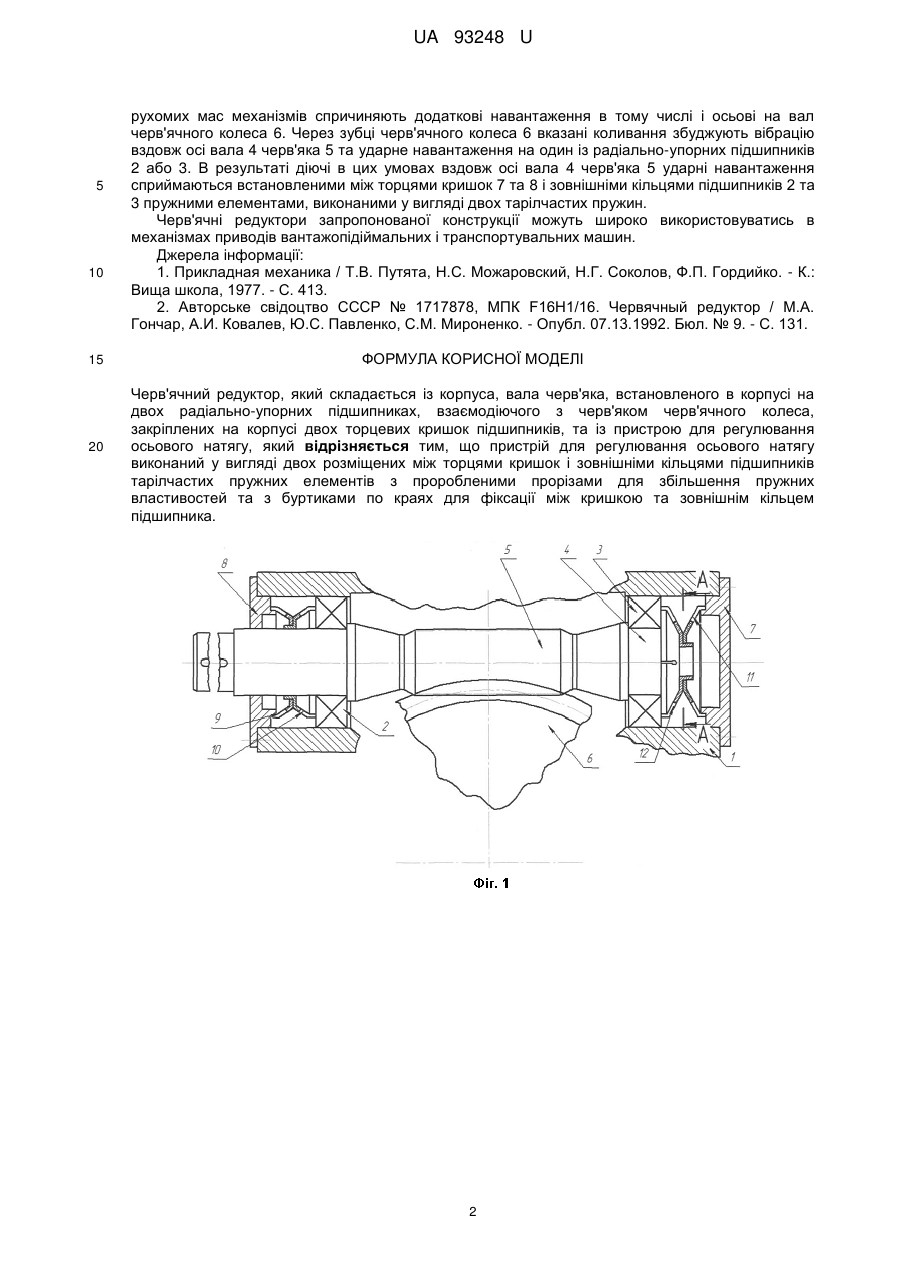

Реферат: UA 93248 U UA 93248 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, зокрема до підйомно-транспортного машинобудування, та може бути використана у черв'ячних редукторах. Відомий черв'ячний редуктор, який містить корпус, встановлений в ньому на одному радіальному та двох радіально-упорних підшипниках вал черв'яка, взаємодіюче з черв'яком черв'ячне колесо, закріплені на корпусі дві торцеві кришки для вказаних підшипників, а також засіб для регулювання осьового натягу тільки в радіально-упорних підшипниках [1]. Недоліками черв'ячного редуктора прийнятого за аналог є достатньо складна конструкція черв'ячного редуктора із-за наявності в ньому на валу черв'яка одного радіального і двох радіально-упорних підшипників, а також встановлення цих же підшипників в окремому стакані для регулювання в них необхідного осьового натягу за допомогою встановлених прокладок між корпусом та обома торцевими кришками; Найбільш близьким аналогом за технічною суттю є черв'ячний редуктор, який містить корпус, встановлений в ньому на двох радіально-упорних підшипниках вал черв'яка, взаємодіюче з черв'яком черв'ячне колесо, закріплені на корпусі дві торцеві кришки, одна з яких глуха, а інша - з манжетними ущільнювачем для вала, і пристрій для регулювання осьового зазору у підшипниках. Пристрій виконаний у вигляді кільцевих виступів на зовнішніх поверхнях кожної кришки і двох стиснутих тарілчастих пружин, призначених для взаємодії своїми торцями з відповідними торцями кільцевих виступів і торцем підшипника, при цьому зовнішній діаметр пружин менше діаметра зовнішнього кільця підшипника на величину максимальної поперечної деформації кожної пружини, а внутрішній діаметр рівний відповідно внутрішньому діаметру манжетного ущільнювача і діаметру кільцевого виступу [2]. Недоліком цього черв'ячного редуктора є не забезпечена достатня пружно-деформуюча здатність при виникненні ударних навантажень вздовж осі вала черв'яка при пускових режимах, оскільки встановлені в черв'ячному редукторі між торцями обох вказаних кришок та зовнішніх кілець радіально-упорних підшипників пружні елементи виконані металевими і тарілчастими з достатньо високою жорсткістю деформації стиску із сторони торців. В основу корисної моделі поставлена задача підвищення пружно-деформуючої здатності черв'ячного редуктора при виникненні ударних навантажень вздовж осі вала черв'яка при пускових режимах, шляхом виконання засобу для регулювання осьового натягу у вигляді двох тарілчастих пружин з буртиками по краях та з прорізами по площині для збільшення пружних властивостей. Поставлена задача вирішується тим, що у черв'ячному редукторі, який складається із корпуса, вала черв'яка, встановленого в корпусі на двох радіально-упорних підшипниках, взаємодіючого з черв'яком черв'ячного колеса, закріплених на колесі двох торцевих кришок підшипників, згідно з корисною моделлю, пристрій для регулювання осьового натягу виконаний у вигляді двох розміщених між торцями кришок і зовнішніми кільцями підшипників тарілчастих пружних елементів з проробленими прорізами для збільшення пружних властивостей та з буртиками по краях для фіксації між кришкою та зовнішнім кільцем підшипника. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено фрагмент черв'ячного редуктора; на фіг. 2 - розріз А-А на фіг. 1. Черв'ячний редуктор складається із корпуса 1, встановленого в корпусі на двох радіальноупорних підшипниках 2 та 3 вала 4 черв'яка 5, взаємодіючого з черв'яком черв'ячного колеса 6, закріплених на корпусі торцевих кришок 7 і 8 для підшипників 2 та 3, а також із пристрою для регулювання осьового натягу, виконаного у вигляді двох розміщених між торцями кришок 7 та 8 і зовнішніми кільцями підшипників 2 і 3 пружних елементів. Пружні елементи складаються з тарілчастих пружин 9, 10, 11 та 12. Тарілчасті пружини мають буртики по краях та прорізи. Тарілчасті пружини 9 та 11 в центрі мають отвори для фіксації тарілчастих пружин 10 та 12 відповідно. В свою чергу тарілчасті пружини 10 та 12 мають в центрі циліндричні виступи для фіксації з тарілчастими пружинами 9 та 11 відповідно. В кришках 7 та 8 виконані прорізи по краю для позиціонування тарілчастих пружин 9 та 11 відповідно, причому прорізи виконані більшим за товщини тарілчастих пружин 9 та 11 для забезпечення можливості їх деформації. Новим є те, що з'являється можливість регулювання пружних властивостей тарілчастих пружин, шляхом вибору кількості прорізів та їх довжини та підвищується рівень фіксації пристрою у площині між зовнішнім кільцем підшипника та кришкою підшипника. Черв'ячний редуктор працює в наступний спосіб. При роботі черв'ячного редуктора обертальний рух і крутний момент від вала 4 черв'яка 5 передаються на взаємодіюче з цим черв'яком черв'ячне колесо 6. Виникаючий на вказаному черв'ячному колесі крутний момент залежить від структури, кінематики і динаміки зв'язаного з ним робочого органу машини, при цьому переважно кожний такий робочий орган машини має достатньо великі махові маси. В періоди пуску і гальмування інерційні навантаження від 1 UA 93248 U 5 10 15 20 рухомих мас механізмів спричиняють додаткові навантаження в тому числі і осьові на вал черв'ячного колеса 6. Через зубці черв'ячного колеса 6 вказані коливання збуджують вібрацію вздовж осі вала 4 черв'яка 5 та ударне навантаження на один із радіально-упорних підшипників 2 або 3. В результаті діючі в цих умовах вздовж осі вала 4 черв'яка 5 ударні навантаження сприймаються встановленими між торцями кришок 7 та 8 і зовнішніми кільцями підшипників 2 та 3 пружними елементами, виконаними у вигляді двох тарілчастих пружин. Черв'ячні редуктори запропонованої конструкції можуть широко використовуватись в механізмах приводів вантажопідіймальних і транспортувальних машин. Джерела інформації: 1. Прикладная механика / Т.В. Путята, Н.С. Можаровский, Н.Г. Соколов, Ф.П. Гордийко. - К.: Вища школа, 1977. - С. 413. 2. Авторське свідоцтво СССР № 1717878, МПК F16Н1/16. Червячный редуктор / М.А. Гончар, А.И. Ковалев, Ю.С. Павленко, С.М. Мироненко. - Опубл. 07.13.1992. Бюл. № 9. - С. 131. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Черв'ячний редуктор, який складається із корпуса, вала черв'яка, встановленого в корпусі на двох радіально-упорних підшипниках, взаємодіючого з черв'яком черв'ячного колеса, закріплених на корпусі двох торцевих кришок підшипників, та із пристрою для регулювання осьового натягу, який відрізняється тим, що пристрій для регулювання осьового натягу виконаний у вигляді двох розміщених між торцями кришок і зовнішніми кільцями підшипників тарілчастих пружних елементів з проробленими прорізами для збільшення пружних властивостей та з буртиками по краях для фіксації між кришкою та зовнішнім кільцем підшипника. 2 UA 93248 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
