Черв’ячне колесо

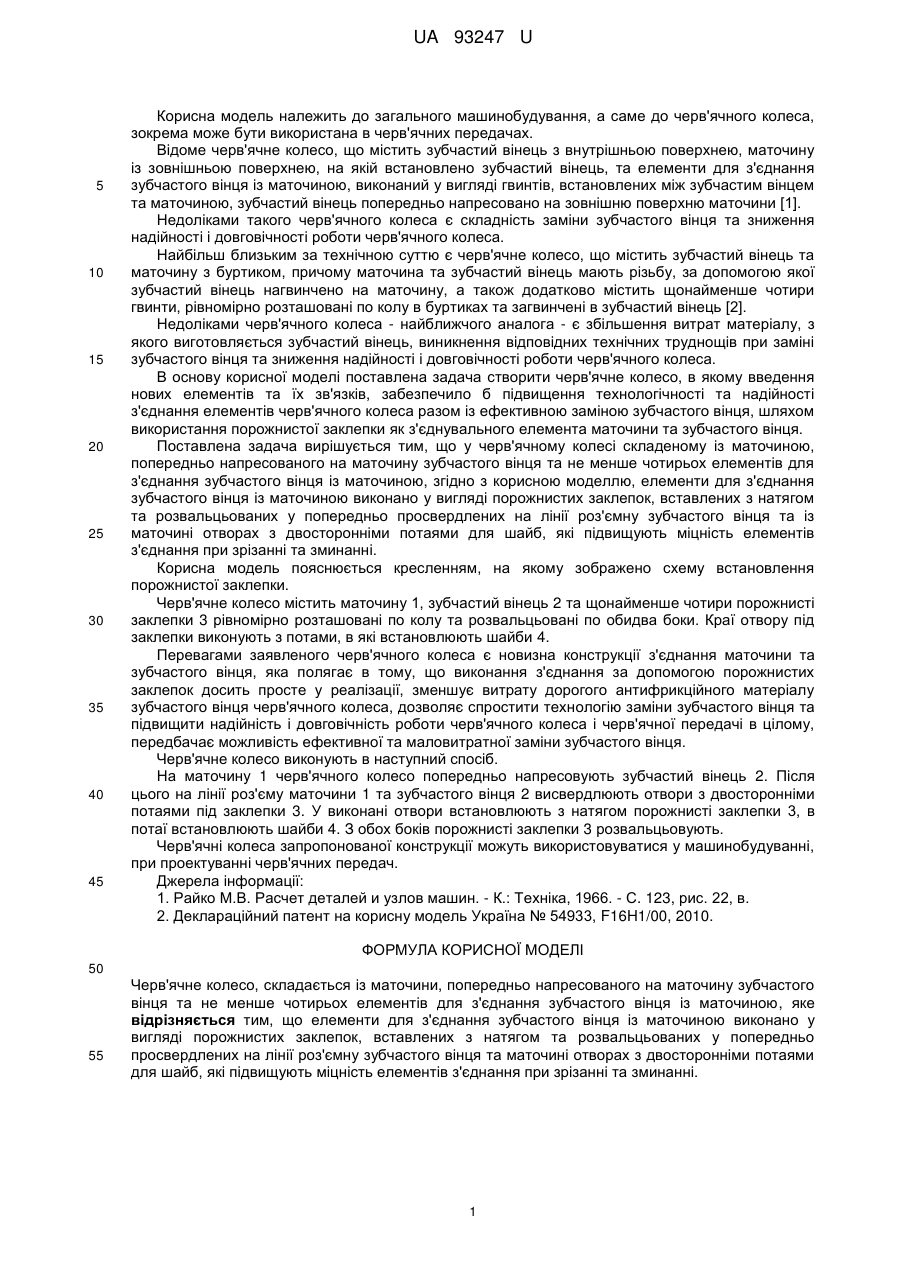

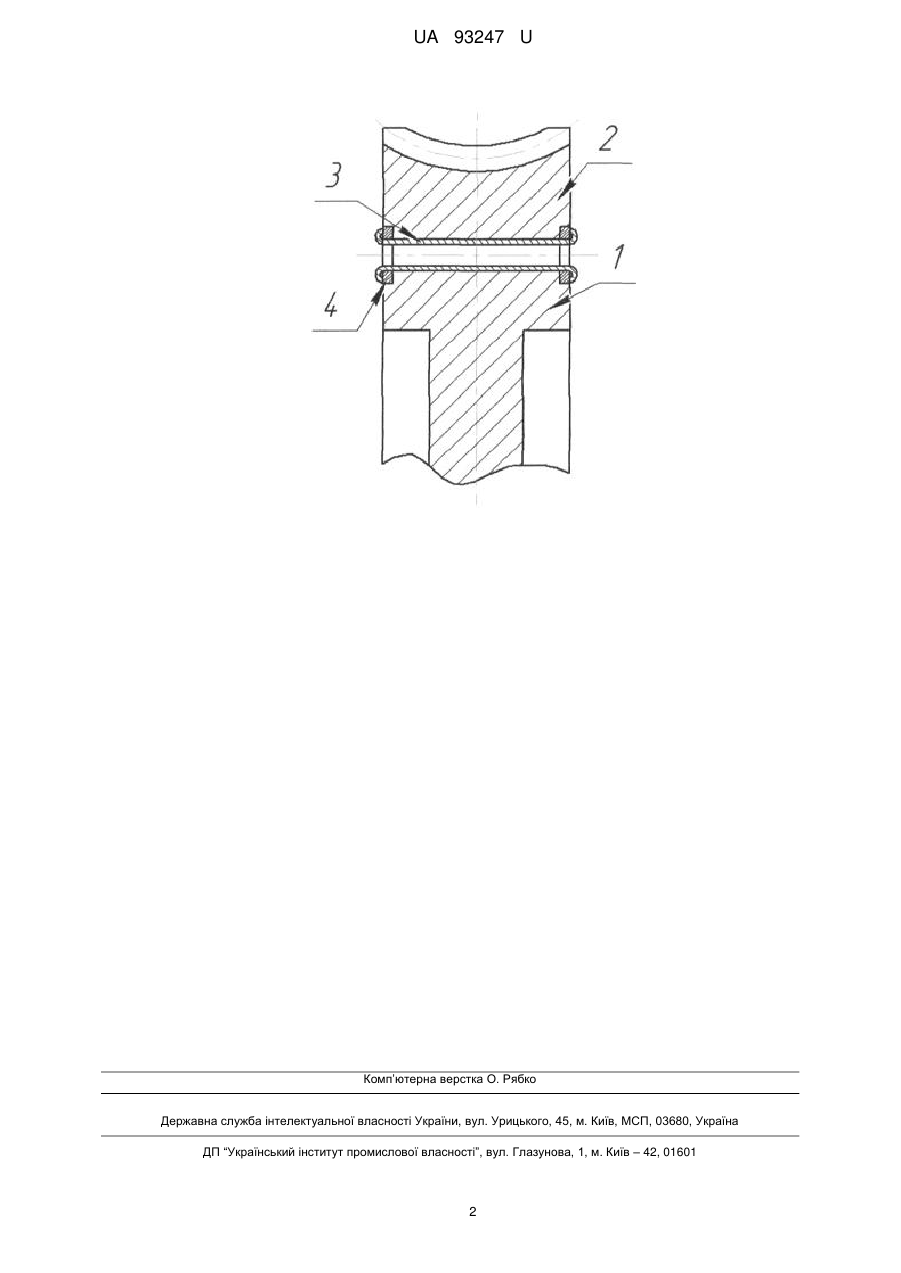

Реферат: UA 93247 U UA 93247 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до черв'ячного колеса, зокрема може бути використана в черв'ячних передачах. Відоме черв'ячне колесо, що містить зубчастий вінець з внутрішньою поверхнею, маточину із зовнішньою поверхнею, на якій встановлено зубчастий вінець, та елементи для з'єднання зубчастого вінця із маточиною, виконаний у вигляді гвинтів, встановлених між зубчастим вінцем та маточиною, зубчастий вінець попередньо напресовано на зовнішню поверхню маточини [1]. Недоліками такого черв'ячного колеса є складність заміни зубчастого вінця та зниження надійності і довговічності роботи черв'ячного колеса. Найбільш близьким за технічною суттю є черв'ячне колесо, що містить зубчастий вінець та маточину з буртиком, причому маточина та зубчастий вінець мають різьбу, за допомогою якої зубчастий вінець нагвинчено на маточину, а також додатково містить щонайменше чотири гвинти, рівномірно розташовані по колу в буртиках та загвинчені в зубчастий вінець [2]. Недоліками черв'ячного колеса - найближчого аналога - є збільшення витрат матеріалу, з якого виготовляється зубчастий вінець, виникнення відповідних технічних труднощів при заміні зубчастого вінця та зниження надійності і довговічності роботи черв'ячного колеса. В основу корисної моделі поставлена задача створити черв'ячне колесо, в якому введення нових елементів та їх зв'язків, забезпечило б підвищення технологічності та надійності з'єднання елементів черв'ячного колеса разом із ефективною заміною зубчастого вінця, шляхом використання порожнистої заклепки як з'єднувального елемента маточини та зубчастого вінця. Поставлена задача вирішується тим, що у черв'ячному колесі складеному із маточиною, попередньо напресованого на маточину зубчастого вінця та не менше чотирьох елементів для з'єднання зубчастого вінця із маточиною, згідно з корисною моделлю, елементи для з'єднання зубчастого вінця із маточиною виконано у вигляді порожнистих заклепок, вставлених з натягом та розвальцьованих у попередньо просвердлених на лінії роз'ємну зубчастого вінця та із маточині отворах з двосторонніми потаями для шайб, які підвищують міцність елементів з'єднання при зрізанні та зминанні. Корисна модель пояснюється кресленням, на якому зображено схему встановлення порожнистої заклепки. Черв'ячне колесо містить маточину 1, зубчастий вінець 2 та щонайменше чотири порожнисті заклепки 3 рівномірно розташовані по колу та розвальцьовані по обидва боки. Краї отвору під заклепки виконують з потами, в які встановлюють шайби 4. Перевагами заявленого черв'ячного колеса є новизна конструкції з'єднання маточини та зубчастого вінця, яка полягає в тому, що виконання з'єднання за допомогою порожнистих заклепок досить просте у реалізації, зменшує витрату дорогого антифрикційного матеріалу зубчастого вінця черв'ячного колеса, дозволяє спростити технологію заміни зубчастого вінця та підвищити надійність і довговічність роботи черв'ячного колеса і черв'ячної передачі в цілому, передбачає можливість ефективної та маловитратної заміни зубчастого вінця. Черв'ячне колесо виконують в наступний спосіб. На маточину 1 черв'ячного колесо попередньо напресовують зубчастий вінець 2. Після цього на лінії роз'єму маточини 1 та зубчастого вінця 2 висвердлюють отвори з двосторонніми потаями під заклепки 3. У виконані отвори встановлюють з натягом порожнисті заклепки 3, в потаї встановлюють шайби 4. З обох боків порожнисті заклепки 3 розвальцьовують. Черв'ячні колеса запропонованої конструкції можуть використовуватися у машинобудуванні, при проектуванні черв'ячних передач. Джерела інформації: 1. Райко М.В. Расчет деталей и узлов машин. - К.: Техніка, 1966. - С. 123, рис. 22, в. 2. Деклараційний патент на корисну модель Україна № 54933, F16H1/00, 2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Черв'ячне колесо, складається із маточини, попередньо напресованого на маточину зубчастого вінця та не менше чотирьох елементів для з'єднання зубчастого вінця із маточиною, яке відрізняється тим, що елементи для з'єднання зубчастого вінця із маточиною виконано у вигляді порожнистих заклепок, вставлених з натягом та розвальцьованих у попередньо просвердлених на лінії роз'ємну зубчастого вінця та маточині отворах з двосторонніми потаями для шайб, які підвищують міцність елементів з'єднання при зрізанні та зминанні. 1 UA 93247 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
