Дисплей для використання у громадських місцях

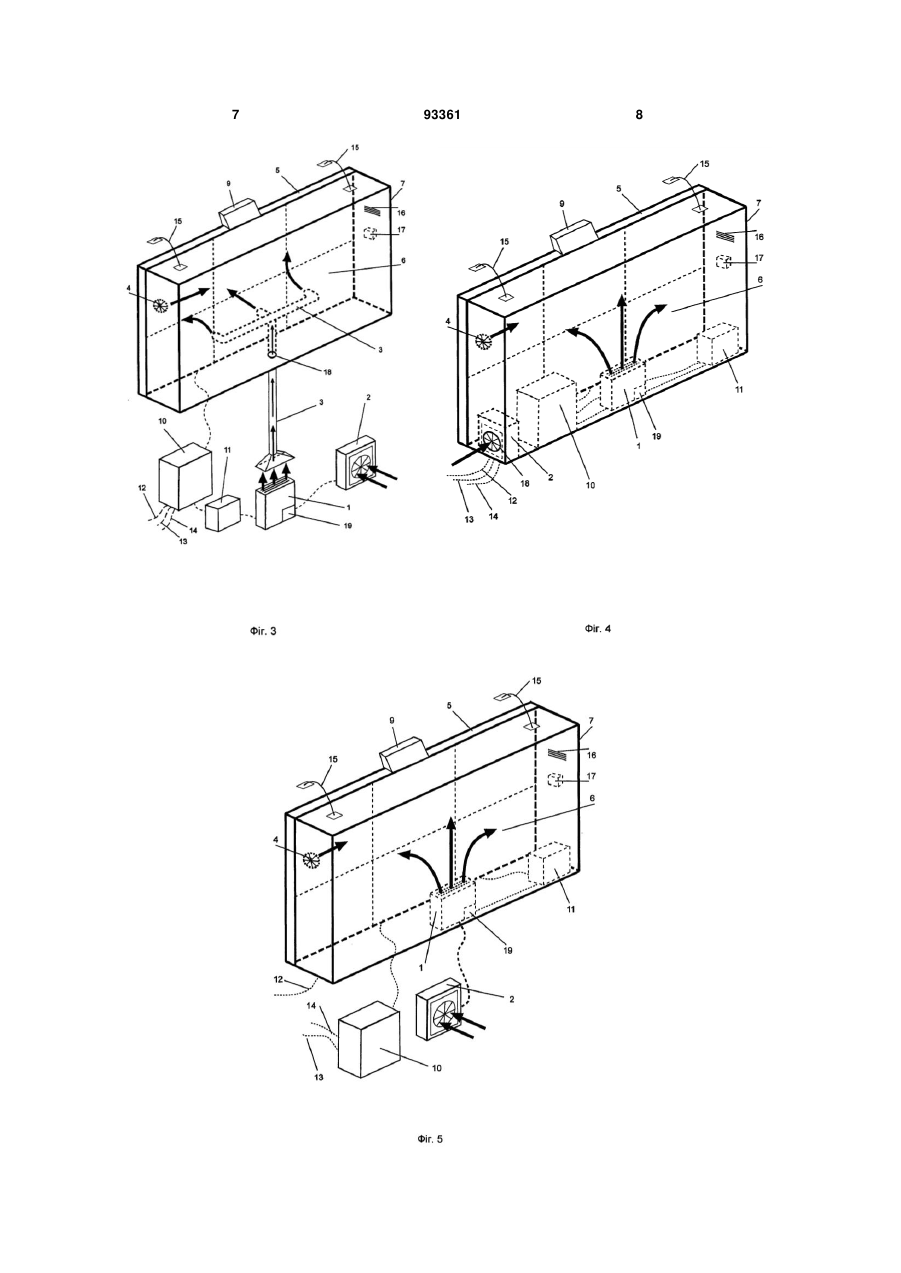

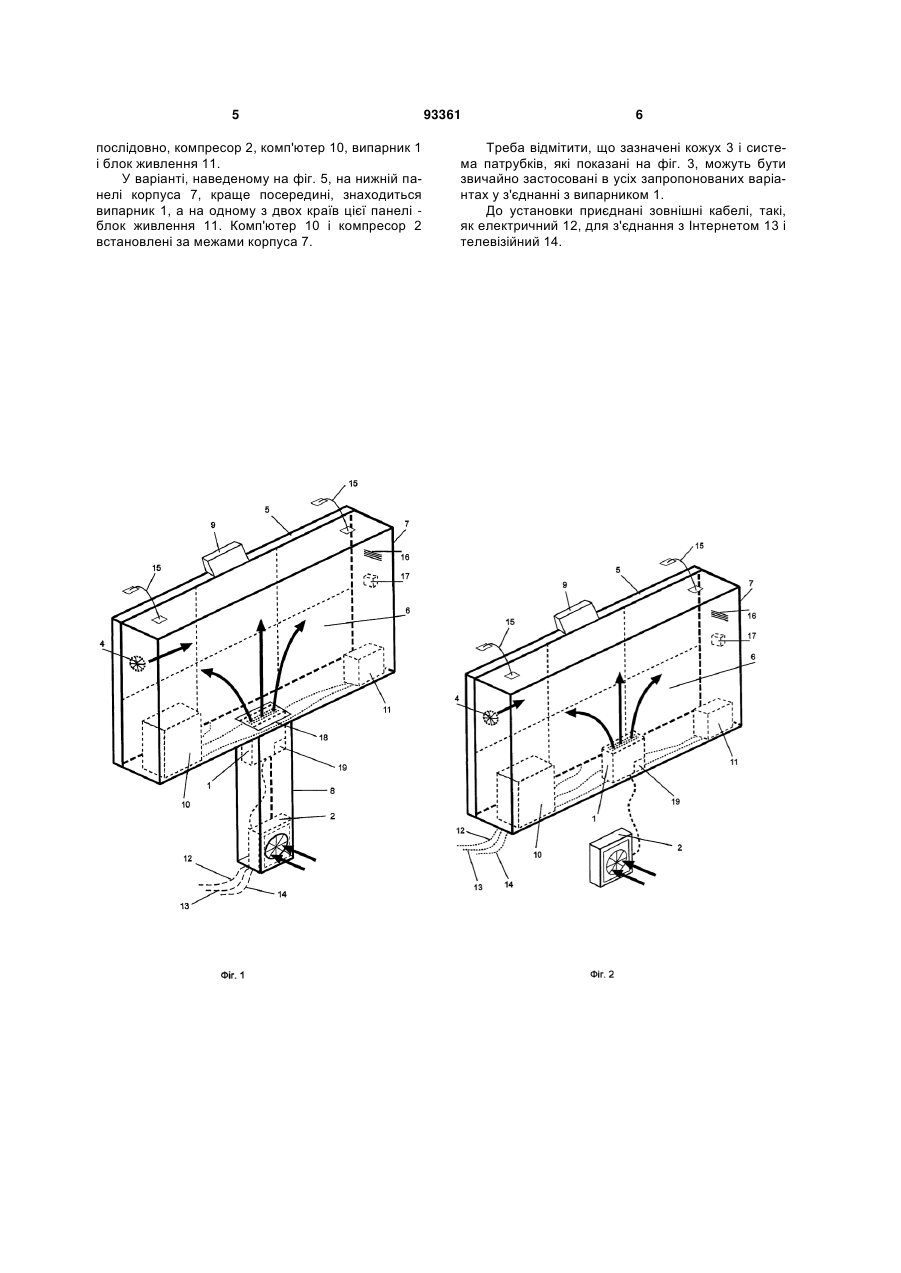

1. Дисплей для використання у громадських місцях, який містить порожню опору (8), корпус (7), встановлений всередині комп'ютер (10) та пристрій кондиціювання повітря (1, 2), який відрізняється тим, що комп'ютер (10) розміщений у корпусі (7), пристрій кондиціювання повітря (1,2) розміщений усередині порожньої опори (8), випарник (1) пристрою кондиціювання повітря з'єднаний з отвором (18) у нижній панелі корпуса (7), тоді як компресор (2) пристрою кондиціювання повітря, який є засобом всмоктування повітря, встановлений на нижній панелі опори (8). 2. Дисплей за п. 1, який відрізняється тим, що між випарником (1) пристрою кондиціювання повітря та корпусом (7) встановлений випускний кожух (3). Винахід стосується (а) дисплея для використання у громадських місцях, який містить опору, вбудований комп'ютер і вбудовану систему кондиціювання повітря, (б) дисплея для використання у громадських місцях без опори, який містить убудований комп'ютер і вбудований елемент системи кондиціювання повітря, (с) дисплея для використання у громадських місцях без опори, який містить зовнішній комп'ютер і зовнішню систему кондиціювання повітря, (д) дисплея для використання у громадських місцях без опори, який містить внутрішній комп'ютер і внутрішню систему кондиціювання повітря, і (е) дисплея для використання у громадських місцях без опори, який містить зовнішній комп'ютер і вбудований елемент системи кондиціювання повітря. Стосовно пункту (а): у патенті Франції FR2756653 на ім'я Г. Сецеровски (G. Secerovski) описаний великопанельний широкоформатний телевізійний дисплей для використання у громадських місцях. Згаданий пристрій містить телевізійний екран, встановлений у корпусі. Телевізійний приймач з'єднаний з комп'ютером, установленим у нозі конструкції. Також у цій нозі конструкції може знаходитися система кондиціювання повітря, яка служить для підтримки постійної температури об ладнання. Нижня панель корпуса закрита вентиляційною решіткою для розсіювання кондиційованого повітря, що йде знизу, а над цією решіткою встановлена перфорована пластина, на якій розміщений телевізійний приймач. Екран може бути висотою 350 см і 300 см завширшки. Оскільки комп'ютер розташований у нозі поруч із системою кондиціювання повітря, є очевидним, що кондиційоване повітря призначене тільки для дисплея. Розміри опори у порівнянні із дисплеєм є непропорційними з точки зору естетики, а сама опоpa непропорційно дорога. Крім того, звичайна комбінація вентиляційних решіток для розсіювання кондиційованого повітря та перфорованої несучої пластини не призводить до однорідного кондиціювання повітря, вологість якого є суттєвим параметром внутрішнього простору дисплея. Отже, винахід вирішує задачу усунення недоліків відомих рішень та, одночасно, створення дисплея для використання у громадських місцях, який має відносно великі розміри порядку метрів і функціонування якого не залежить від погодних умов у широкому діапазоні, і особливо від зміни температури від температур нижче точки замерзання до температур вище 40C, відповідно. (19) UA (11) 93361 (13) C2 (21) a200704512 (22) 10.05.2005 (24) 10.02.2011 (86) PCT/SI2005/000012, 10.05.2005 (31) P-200400298 (32) 03.11.2004 (33) SI (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ОГОРЕВЦ АНДРАЖ, SI (73) ОГОРЕВЦ АНДРАЖ, SI (56) US 4446643 A; 08.05.1984 US 5263756 A; 23.11.1993 FR 2756653 A; 05.06.1998 US 5430463 A; 04.07.1995 FR 2835351 A; 01.08.2003 PATENT ABSTRACTS OF JAPAN vol. 014, no. 051 (E-0881), 30 January 1990 (1990-01-30) & JP 01 3 Згідно з цим винаходом за допомогою дисплея для використання у громадських місцях, який включає опору, убудований комп'ютер і убудовану систему кондиціювання повітря, зазначена проблема вирішується тим, що комп'ютер розміщують у корпусі дисплея, випарник пристрою кондиціювання повітря, який діє як засіб постачання повітря і встановлений у порожній опорі дисплея, приєднаний знизу до отвору у нижній панелі корпуса дисплея, у той час як компресор пристрою кондиціювання повітря, що діє як засіб засмоктування повітря, встановлюється на нижній панелі опори. Таким чином, комп'ютер також перебуває в середовищі кондиційованого повітря, а розміри опори залежать тільки від розмірів компресора. На вищезгаданому рішенні можуть бути засновані кілька альтернативних варіантів, серед яких є також варіанти без опори. У дисплеї для використання у громадських місцях без опори, який включає внутрішній комп'ютер і внутрішній елемент системи кондиціювання повітря, комп'ютер розташований усередині корпуса дисплея, випарник пристрою кондиціювання повітря, що діє як засіб подання повітря, встановлений у корпусі, краще біля його нижньої панелі, тоді як компресор пристрою кондиціювання повітря, що діє як засіб засмоктування повітря, встановлений ззовні корпуса дисплея. У дисплеї для використання у громадських місцях без опори, який включає комп'ютер, блок живлення для постачання дисплею енергії у випадку порушення зовнішньої подачі електроенергії, і системи кондиціювання повітря, причому все це розтазшовано ззовні, між випарником пристрою кондиціювання повітря та корпусом дисплея встановлений випускний кожух або подібний пристрій. У дисплеї для використання у громадських місцях без опори, який включає внутрішній комп'ютер і внутрішню систему кондиціювання повітря, компресор пристрою кондиціювання повітря, комп'ютер, випарник пристрою кондиціювання повітря та блок живлення для постачання дисплею енергії у випадку порушення зовнішньої подачі електроенергії, встановлені на нижню панель корпуса дисплея. Також у дисплеї для використання у громадських місцях без опори, що включає внутрішній елемент системи кондиціювання повітря, на нижній панелі корпуса дисплея встановлені випарник пристрою кондиціювання повітря та блок живлення для постачання дисплею енергії у випадку порушення зовнішньої подачі електроенергії, тоді як компресор пристрою кондиціювання повітря і комп'ютер розміщені ззовні корпусом дисплея. Як передумови створення винаходу розглядалися патентні документи Японії JP 2003 149739, Іваі Такатоші (Iwai Takatoshi), 2004 101094, Шарп Корпорейшн (Sharp Corp) та 9 197995, Мацуда Масаюкі та ін. (Matsuda Masayuki et аl.), заявка США US2002/009978, Дукач та ін. (Dukach et аl.), патент Німеччини DE 201 19 900 U1, Вінкор Ніксдорф ЕмбХ і Ко. КГ (Wincor Nixdorf GmbH & Co. KG), та європейський патент EP1 276 092, Інстор ТВ ГмбХ (Instore TV GmbH). 93361 4 Далі цей винахід більш детально розкритий як основний варіант виконання і ще чотири альтернативних варіанта дисплея згідно з винаходом які розглядаються разом і представлені на доданих кресленнях, причому: на фіг. 1 наведений основний варіант дисплея для використання у громадських місцях згідно з винаходом, а на фіг. 2-5 чотири варіанта, альтернативних тому, що представлений на фіг. 1, кожний схематично у тривимірній проекції. В усіх варіантах обраний номер позиції вказує, відповідно, на елемент конструкції та дію, що забезпечує однакову функцію. У більш вузькому розумінні, дисплей обмежений корпусом 7, передня стінка якого виконана зі скляної панелі 5. За скляною панеллю 5 у корпусі 7 установлений принаймні один відеопристрій 6, який сам є окремою конструкцією. У кожному із показаних п'яти варіантів передбачено набір із шести відеопристроїв 6. У вільному внутрішньому просторі корпуса 7 дисплея за відеопристроями 6 розміщене функціональне обладнання дисплея або його частина. У всіх показаних варіантах пристрій кондиціювання повітря складається з випарника 1, компресора 2, блоку керування 19 і з'єднуючих кабелів і трубок з робочою рідиною. В усіх варіантах блок керування 19 вбудований у випарник 1, що у пристрої кондиціювання повітря є засобом, подання повітря. Кондиціювання повітря означає нагрівання/охолодження повітря, усунення статичної електрики, а також регулювання вологості повітря у корпусі 7. До обладнання корпуса 7 дисплея належить внутрішнє обладнання: вентилятор 4 для перемішування повітря у корпусі 7, датчик 17 вимірювання температури та вологості повітря у корпусі 7, а також жалюзі 16 для вентиляції корпуса 7; і зовнішнє обладнання: лампи 15 і гучномовець 9, якщо дисплей для використання у громадських місцях є аудіопристроєм. У варіанті, зображеному на фіг. 1, на одному кінці нижньої панелі корпуса 7 встановлений комп'ютер 10, а на іншому - блок живлення 11 для постачання дисплею електроенергії у випадку порушення її зовнішній подачі. Між ними, над опорою 8, у нижній панелі корпуса 7 дисплея передбачений отвір 18. У варіанті, зображеному на фіг. 2, комп'ютер 10 і блок живлення 11 розміщені так само, як і у варіанті на фіг. 1, випарник 1 встановлений між ними, тоді як компресор 2 знаходиться ззовні корпуса 7. У варіанті, зображеному на фіг. 3, комп'ютер 10, блок живлення 11, випарник 1, що містить блок керування 19, та компресор 2 розміщені ззовні корпуса 7. У цьому варіанті над випарником 1 встановлений випускний кожух 3, цей кожух трубкою з'єднаний з корпусом 7, а, точніше, з його нижньою панеллю. У цьому конкретному випадку усередині корпуса 7 зі згаданою трубкою з'єднана система патрубків. У варіанті, зображеному на фіг. 4, усе функціональне обладнання розміщене у корпусі 7 дисплея. А саме, на нижній панелі корпуса 7 розміщені, 5 послідовно, компресор 2, комп'ютер 10, випарник 1 і блок живлення 11. У варіанті, наведеному на фіг. 5, на нижній панелі корпуса 7, краще посередині, знаходиться випарник 1, а на одному з двох країв цієї панелі блок живлення 11. Комп'ютер 10 і компресор 2 встановлені за межами корпуса 7. 93361 6 Треба відмітити, що зазначені кожух 3 і система патрубків, які показані на фіг. 3, можуть бути звичайно застосовані в усіх запропонованих варіантах у з'єднанні з випарником 1. До установки приєднані зовнішні кабелі, такі, як електричний 12, для з'єднання з Інтернетом 13 і телевізійний 14. 7 93361 8 9 Комп’ютерна верстка Д. Шеверун 93361 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
