Ущільнювальний пристрій шийки ротора змішувача пластмас і гумових сумішей

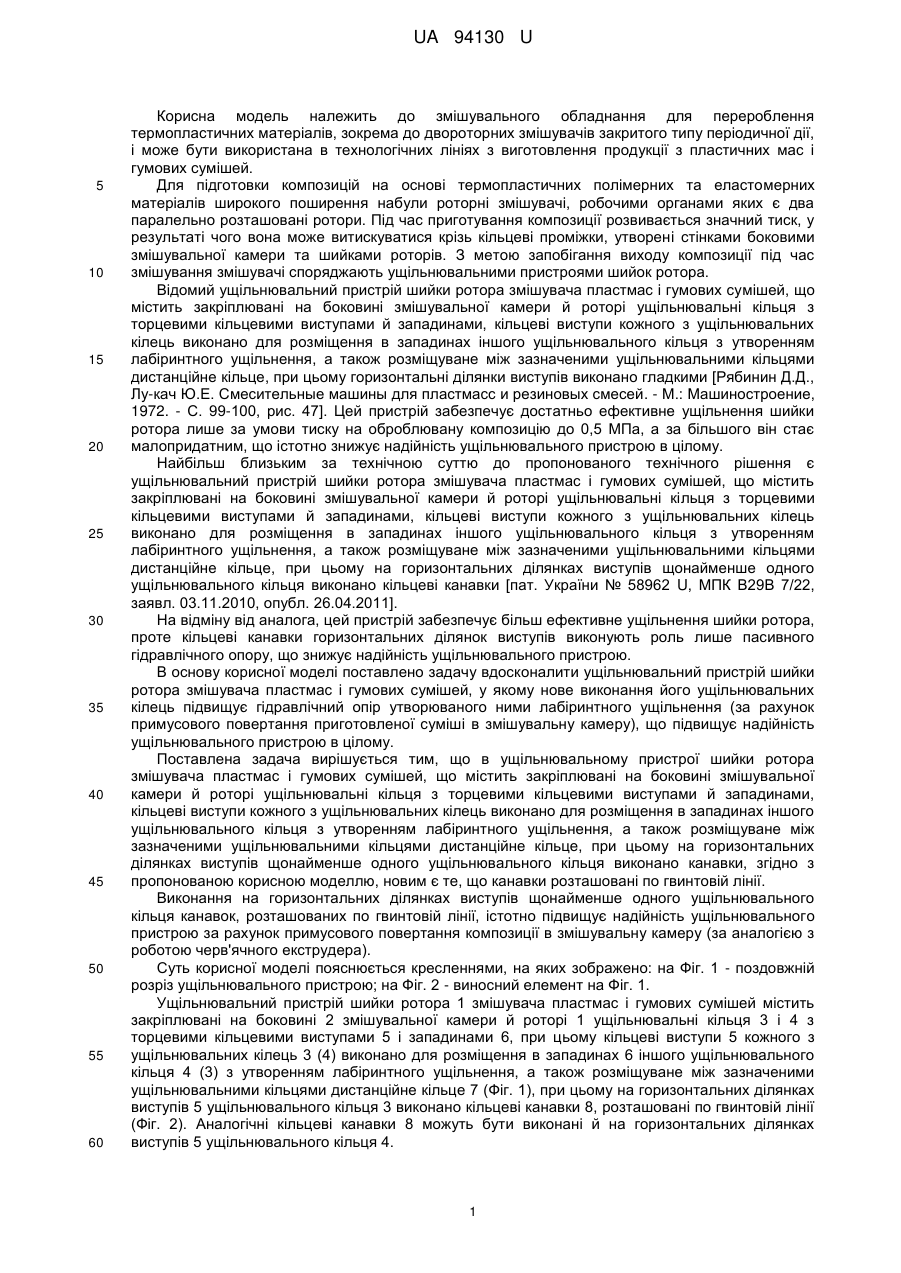

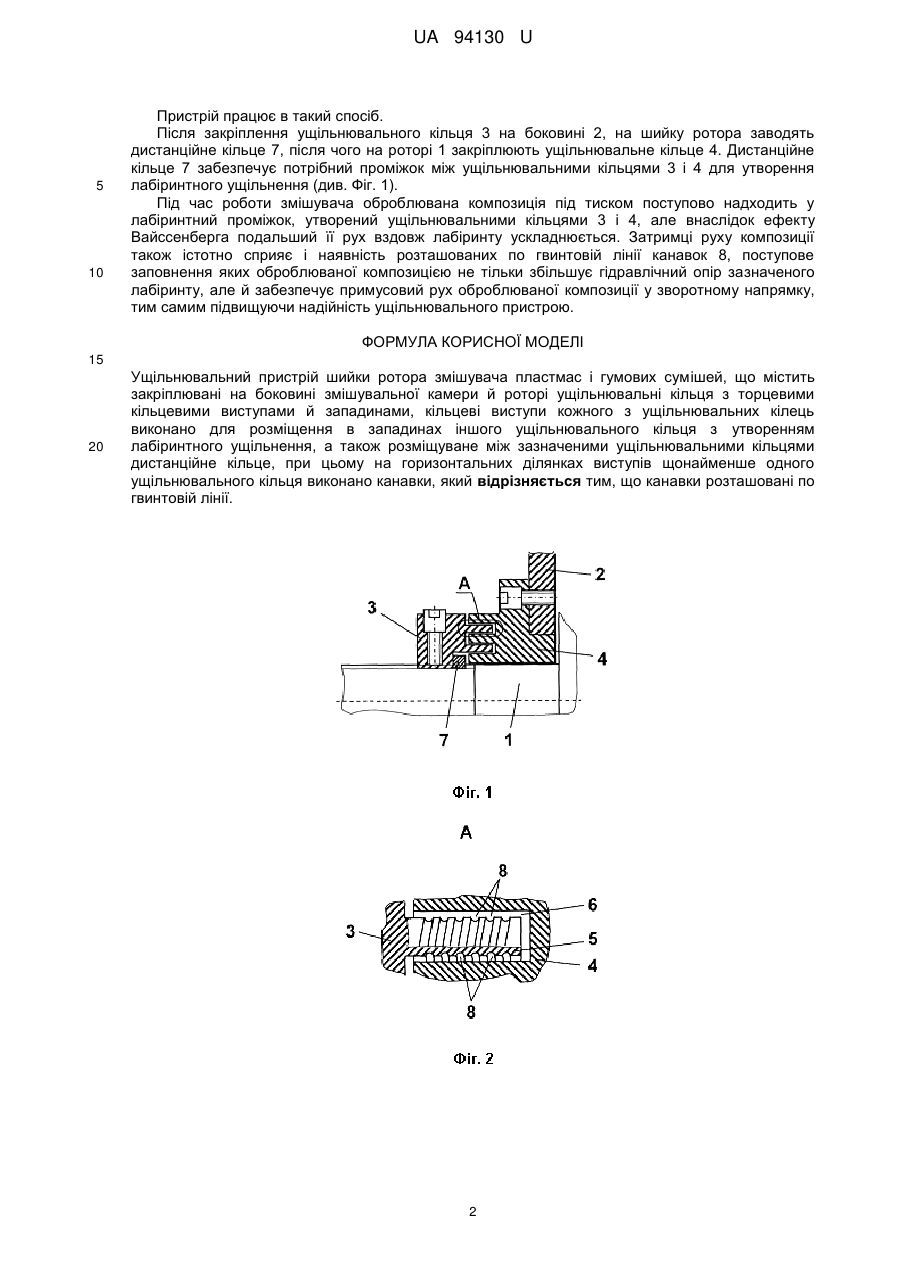

Реферат: Ущільнювальний пристрій шийки ротора змішувача пластмас і гумових сумішей містить закріплювані на боковині змішувальної камери й роторі ущільнювальні кільця з торцевими кільцевими виступами й западинами, кільцеві виступи кожного з ущільнювальних кілець виконано для розміщення в западинах іншого ущільнювального кільця з утворенням лабіринтного ущільнення. А також розміщуване між зазначеними ущільнювальними кільцями дистанційне кільце, при цьому на горизонтальних ділянках виступів щонайменше одного ущільнювального кільця виконано канавки. Канавки розташовані по гвинтовій лінії. UA 94130 U (54) УЩІЛЬНЮВАЛЬНИЙ ПРИСТРІЙ ШИЙКИ РОТОРА ЗМІШУВАЧА ПЛАСТМАС І ГУМОВИХ СУМІШЕЙ UA 94130 U UA 94130 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до змішувального обладнання для перероблення термопластичних матеріалів, зокрема до двороторних змішувачів закритого типу періодичної дії, і може бути використана в технологічних лініях з виготовлення продукції з пластичних мас і гумових сумішей. Для підготовки композицій на основі термопластичних полімерних та еластомерних матеріалів широкого поширення набули роторні змішувачі, робочими органами яких є два паралельно розташовані ротори. Під час приготування композиції розвивається значний тиск, у результаті чого вона може витискуватися крізь кільцеві проміжки, утворені стінками боковими змішувальної камери та шийками роторів. З метою запобігання виходу композиції під час змішування змішувачі споряджають ущільнювальними пристроями шийок ротора. Відомий ущільнювальний пристрій шийки ротора змішувача пластмас і гумових сумішей, що містить закріплювані на боковині змішувальної камери й роторі ущільнювальні кільця з торцевими кільцевими виступами й западинами, кільцеві виступи кожного з ущільнювальних кілець виконано для розміщення в западинах іншого ущільнювального кільця з утворенням лабіринтного ущільнення, а також розміщуване між зазначеними ущільнювальними кільцями дистанційне кільце, при цьому горизонтальні ділянки виступів виконано гладкими [Рябинин Д.Д., Лу-кач Ю.Е. Смесительные машины для пластмасс и резиновых смесей. - Μ.: Машиностроение, 1972. - С. 99-100, рис. 47]. Цей пристрій забезпечує достатньо ефективне ущільнення шийки ротора лише за умови тиску на оброблювану композицію до 0,5 МПа, а за більшого він стає малопридатним, що істотно знижує надійність ущільнювального пристрою в цілому. Найбільш близьким за технічною суттю до пропонованого технічного рішення є ущільнювальний пристрій шийки ротора змішувача пластмас і гумових сумішей, що містить закріплювані на боковині змішувальної камери й роторі ущільнювальні кільця з торцевими кільцевими виступами й западинами, кільцеві виступи кожного з ущільнювальних кілець виконано для розміщення в западинах іншого ущільнювального кільця з утворенням лабіринтного ущільнення, а також розміщуване між зазначеними ущільнювальними кільцями дистанційне кільце, при цьому на горизонтальних ділянках виступів щонайменше одного ущільнювального кільця виконано кільцеві канавки [пат. України № 58962 U, МПК В29В 7/22, заявл. 03.11.2010, опубл. 26.04.2011]. На відміну від аналога, цей пристрій забезпечує більш ефективне ущільнення шийки ротора, проте кільцеві канавки горизонтальних ділянок виступів виконують роль лише пасивного гідравлічного опору, що знижує надійність ущільнювального пристрою. В основу корисної моделі поставлено задачу вдосконалити ущільнювальний пристрій шийки ротора змішувача пластмас і гумових сумішей, у якому нове виконання його ущільнювальних кілець підвищує гідравлічний опір утворюваного ними лабіринтного ущільнення (за рахунок примусового повертання приготовленої суміші в змішувальну камеру), що підвищує надійність ущільнювального пристрою в цілому. Поставлена задача вирішується тим, що в ущільнювальному пристрої шийки ротора змішувача пластмас і гумових сумішей, що містить закріплювані на боковині змішувальної камери й роторі ущільнювальні кільця з торцевими кільцевими виступами й западинами, кільцеві виступи кожного з ущільнювальних кілець виконано для розміщення в западинах іншого ущільнювального кільця з утворенням лабіринтного ущільнення, а також розміщуване між зазначеними ущільнювальними кільцями дистанційне кільце, при цьому на горизонтальних ділянках виступів щонайменше одного ущільнювального кільця виконано канавки, згідно з пропонованою корисною моделлю, новим є те, що канавки розташовані по гвинтовій лінії. Виконання на горизонтальних ділянках виступів щонайменше одного ущільнювального кільця канавок, розташованих по гвинтовій лінії, істотно підвищує надійність ущільнювального пристрою за рахунок примусового повертання композиції в змішувальну камеру (за аналогією з роботою черв'ячного екструдера). Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз ущільнювального пристрою; на Фіг. 2 - виносний елемент на Фіг. 1. Ущільнювальний пристрій шийки ротора 1 змішувача пластмас і гумових сумішей містить закріплювані на боковині 2 змішувальної камери й роторі 1 ущільнювальні кільця 3 і 4 з торцевими кільцевими виступами 5 і западинами 6, при цьому кільцеві виступи 5 кожного з ущільнювальних кілець 3 (4) виконано для розміщення в западинах 6 іншого ущільнювального кільця 4 (3) з утворенням лабіринтного ущільнення, а також розміщуване між зазначеними ущільнювальними кільцями дистанційне кільце 7 (Фіг. 1), при цьому на горизонтальних ділянках виступів 5 ущільнювального кільця 3 виконано кільцеві канавки 8, розташовані по гвинтовій лінії (Фіг. 2). Аналогічні кільцеві канавки 8 можуть бути виконані й на горизонтальних ділянках виступів 5 ущільнювального кільця 4. 1 UA 94130 U 5 10 Пристрій працює в такий спосіб. Після закріплення ущільнювального кільця 3 на боковині 2, на шийку ротора заводять дистанційне кільце 7, після чого на роторі 1 закріплюють ущільнювальне кільце 4. Дистанційне кільце 7 забезпечує потрібний проміжок між ущільнювальними кільцями 3 і 4 для утворення лабіринтного ущільнення (див. Фіг. 1). Під час роботи змішувача оброблювана композиція під тиском поступово надходить у лабіринтний проміжок, утворений ущільнювальними кільцями 3 і 4, але внаслідок ефекту Вайссенберга подальший її рух вздовж лабіринту ускладнюється. Затримці руху композиції також істотно сприяє і наявність розташованих по гвинтовій лінії канавок 8, поступове заповнення яких оброблюваної композицією не тільки збільшує гідравлічний опір зазначеного лабіринту, але й забезпечує примусовий рух оброблюваної композиції у зворотному напрямку, тим самим підвищуючи надійність ущільнювального пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Ущільнювальний пристрій шийки ротора змішувача пластмас і гумових сумішей, що містить закріплювані на боковині змішувальної камери й роторі ущільнювальні кільця з торцевими кільцевими виступами й западинами, кільцеві виступи кожного з ущільнювальних кілець виконано для розміщення в западинах іншого ущільнювального кільця з утворенням лабіринтного ущільнення, а також розміщуване між зазначеними ущільнювальними кільцями дистанційне кільце, при цьому на горизонтальних ділянках виступів щонайменше одного ущільнювального кільця виконано канавки, який відрізняється тим, що канавки розташовані по гвинтовій лінії. 2 UA 94130 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
