Пристрій для внесення рідких меліорантів та добрив у ґрунт

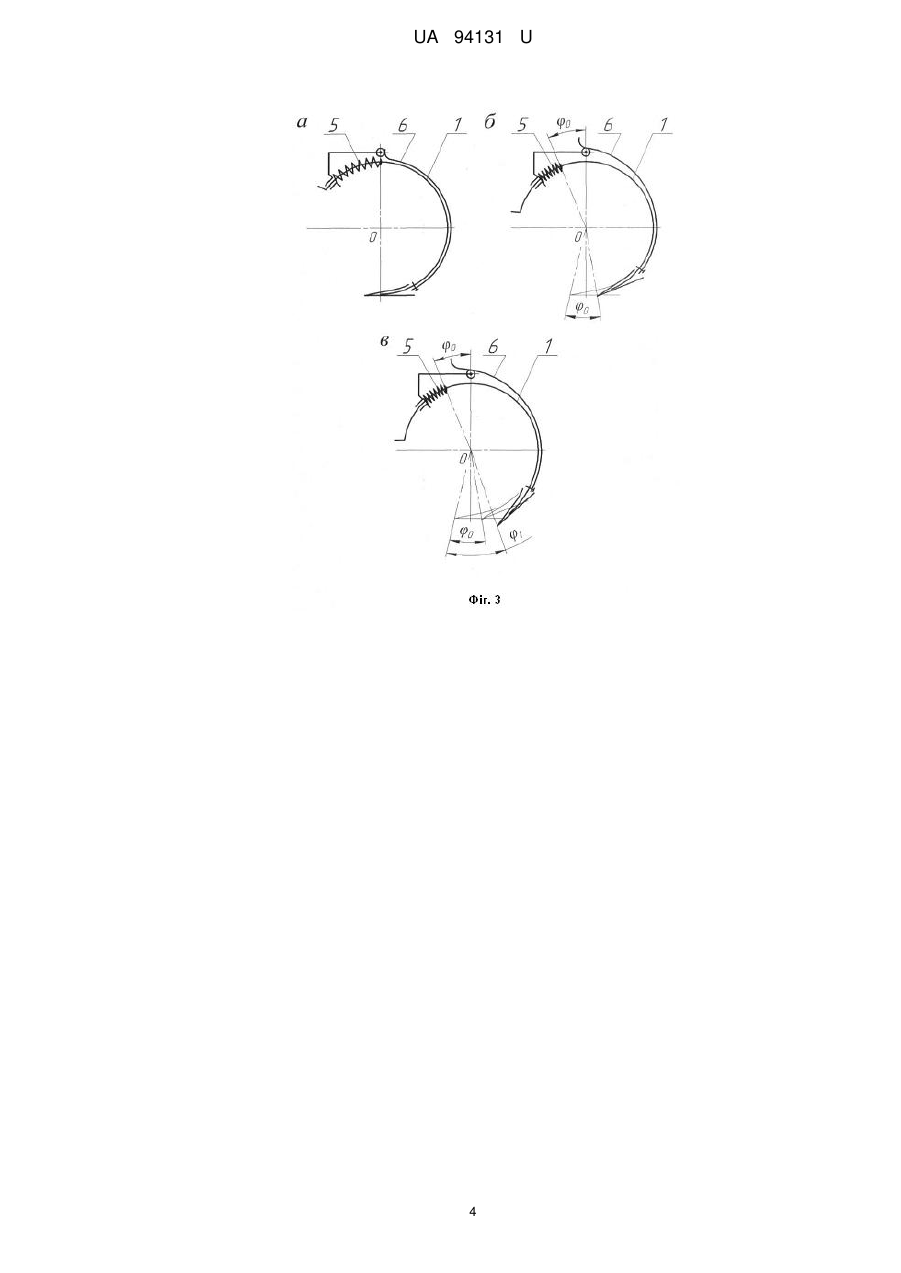

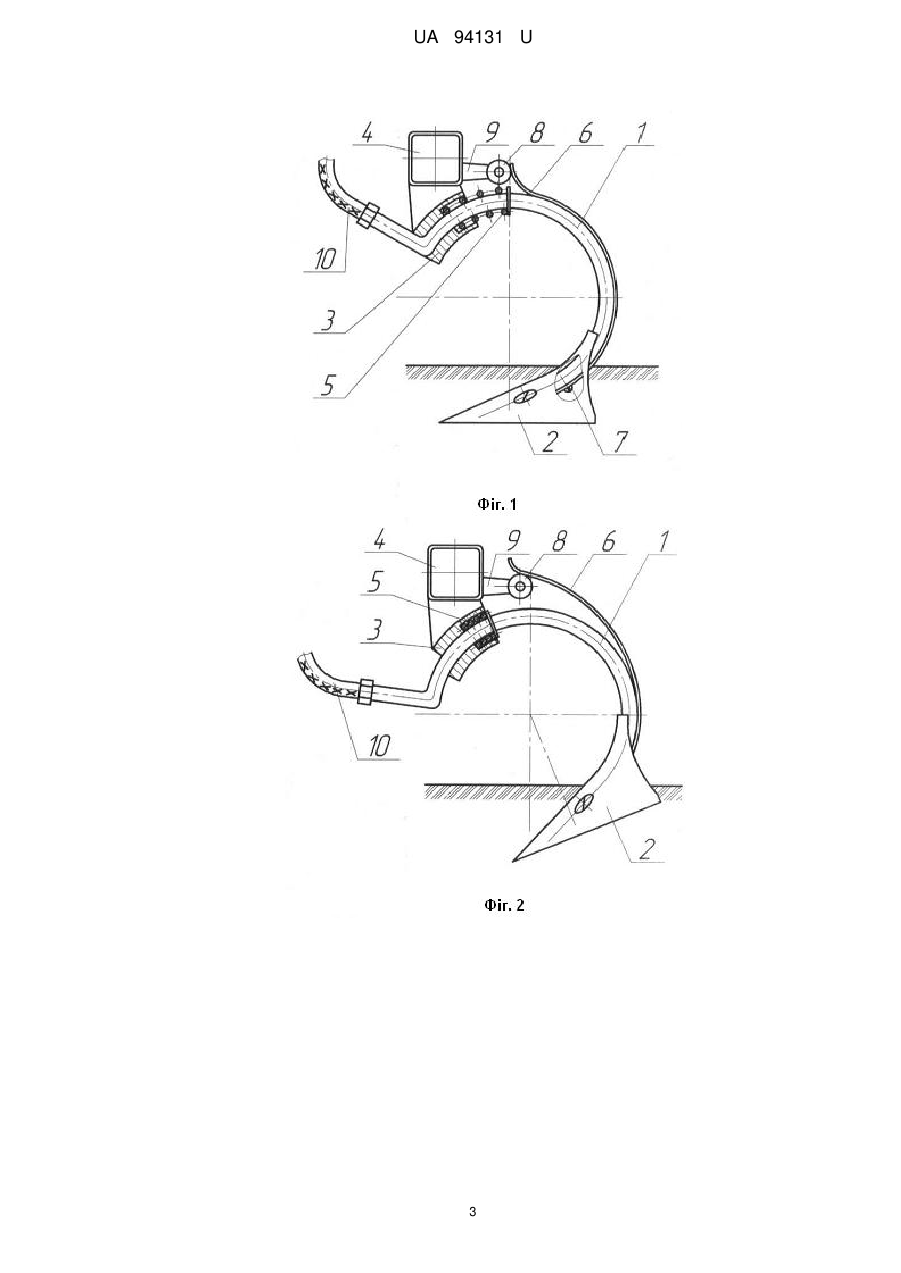

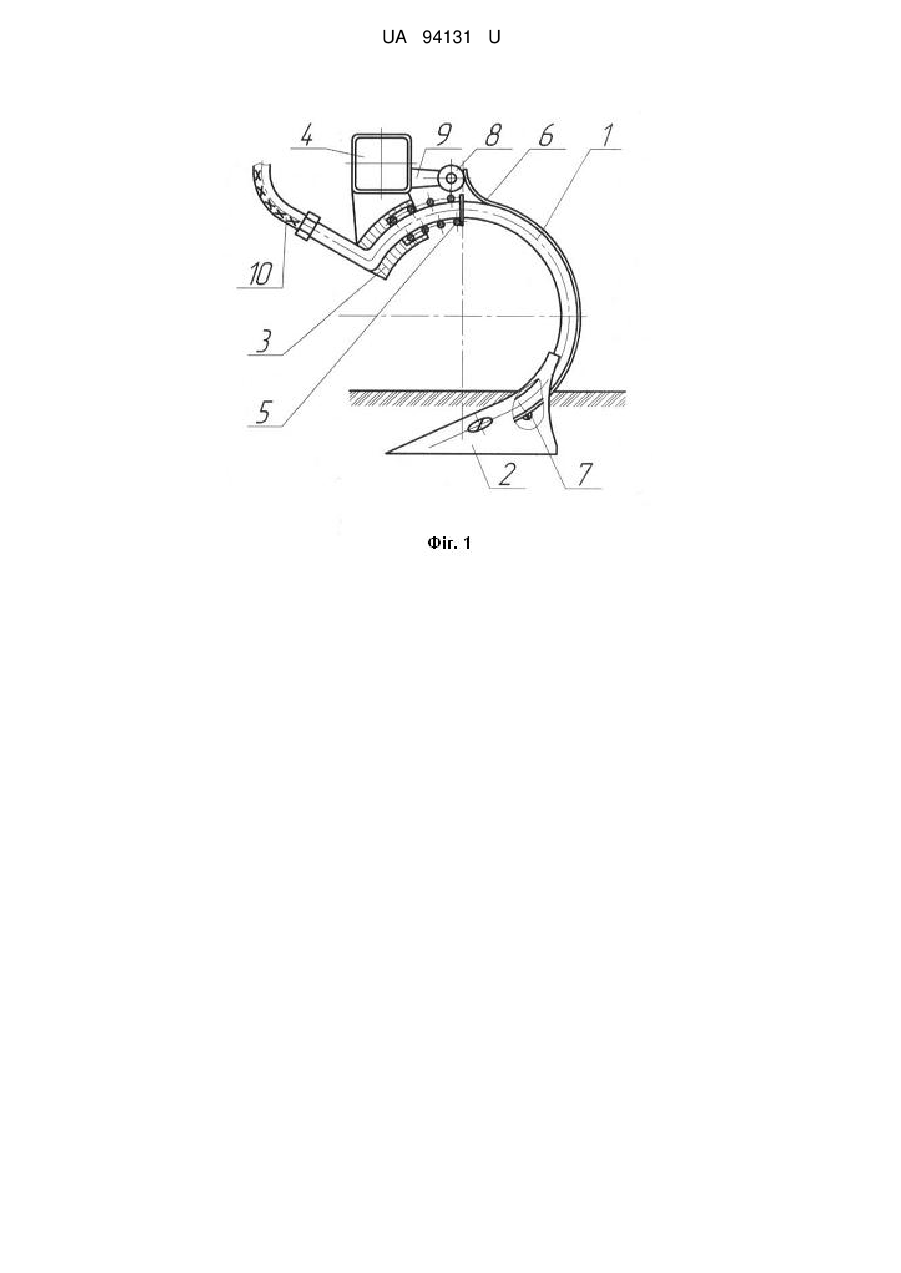

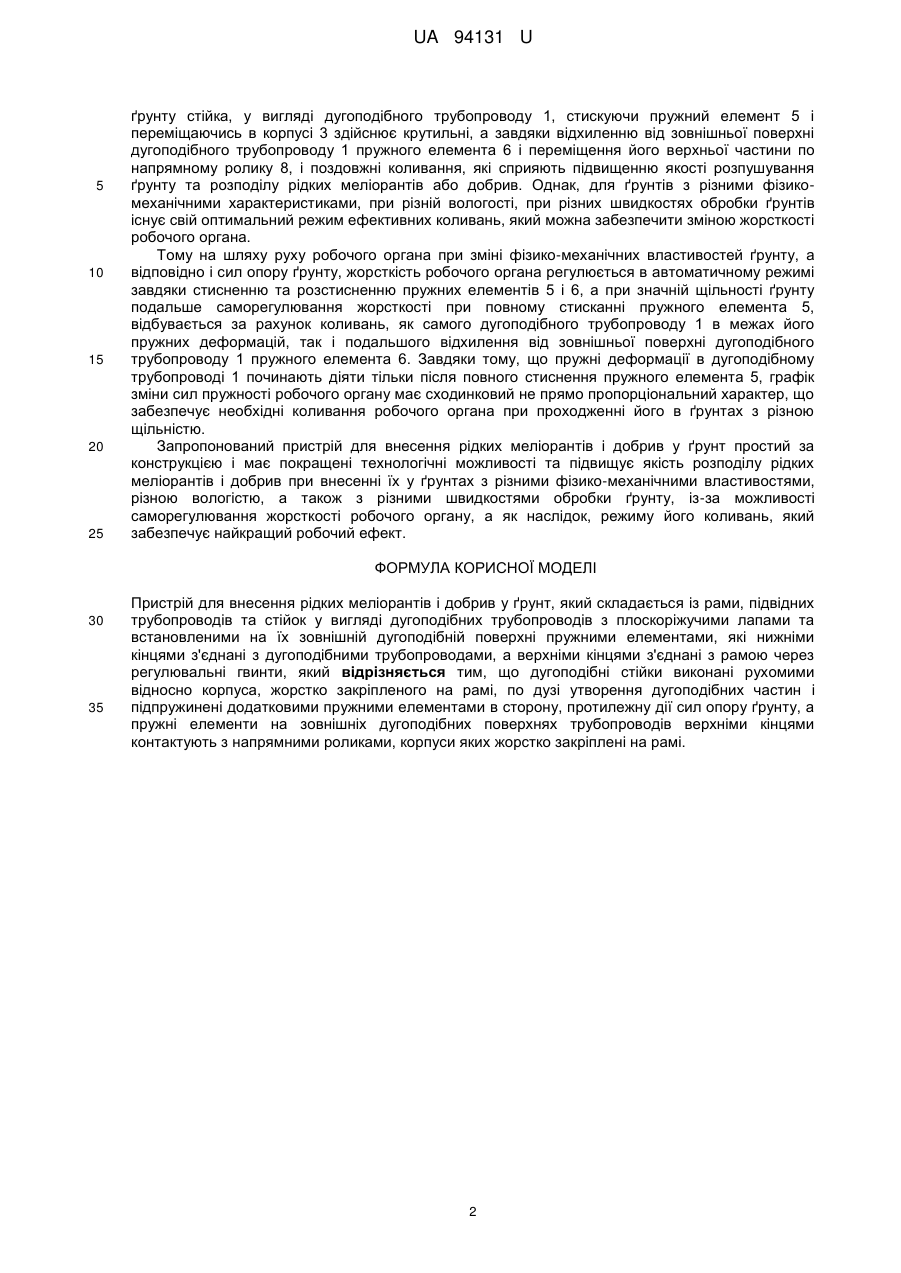

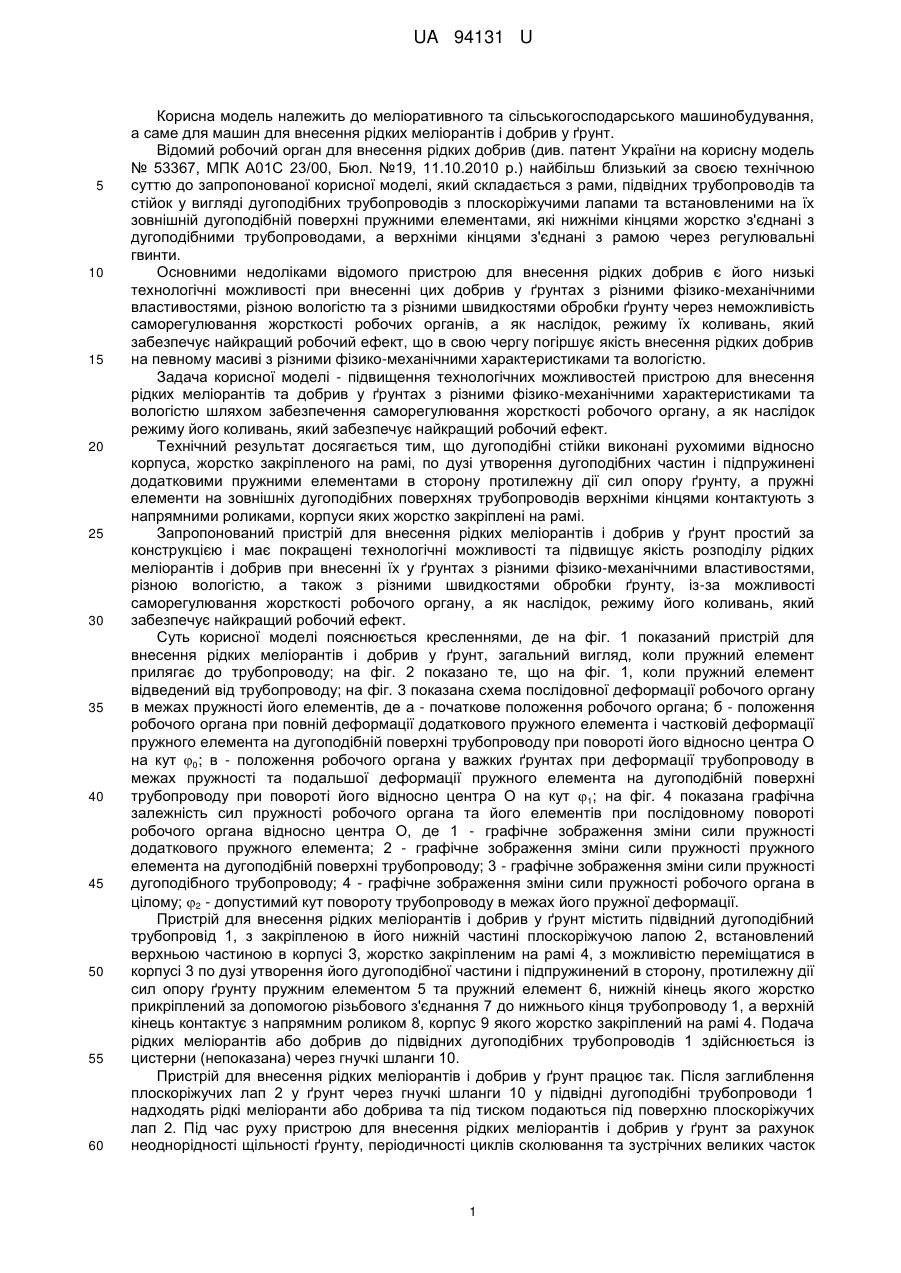

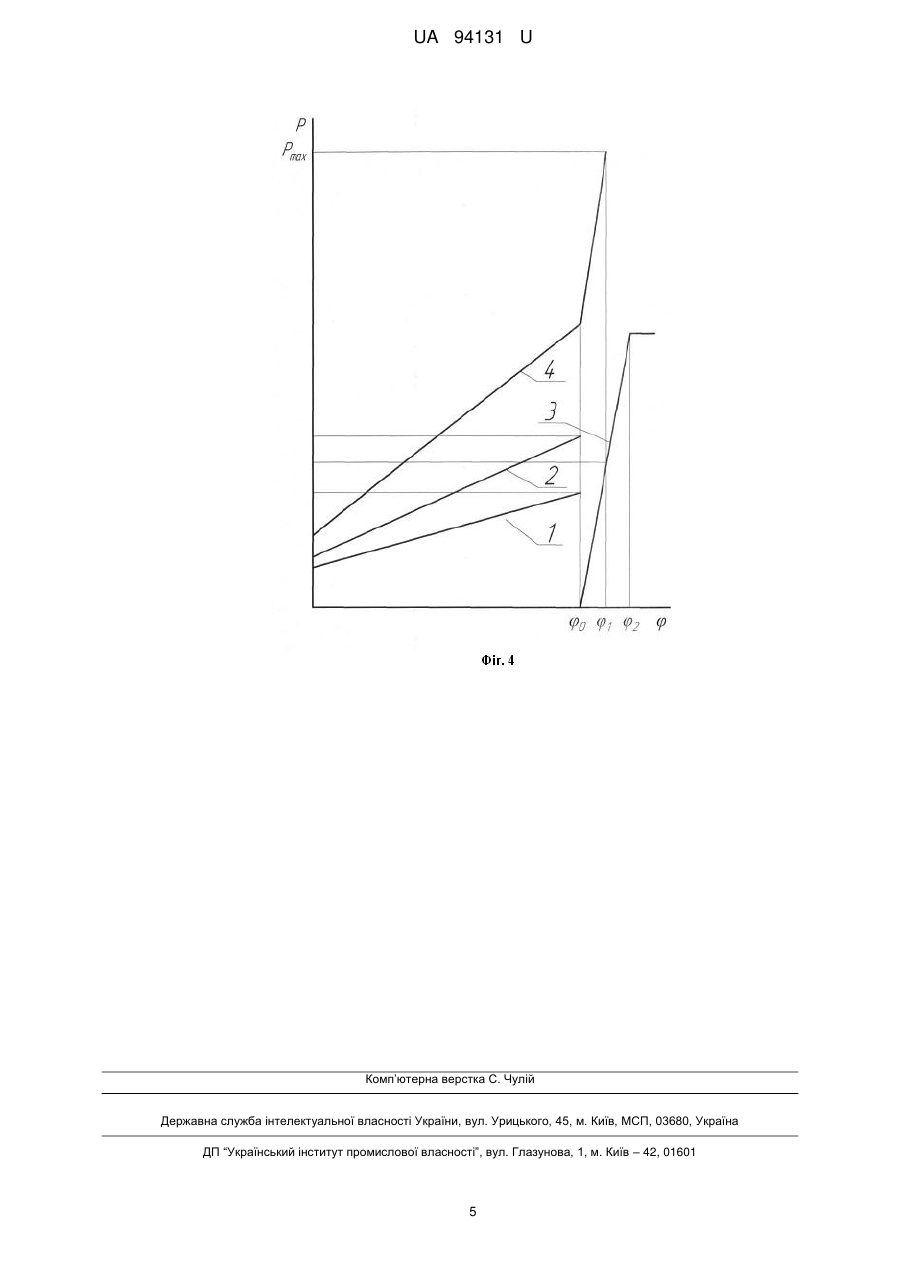

Реферат: Пристрій для внесення рідких меліорантів і добрив у ґрунт складається із рами, підвідних трубопроводів та стійок у вигляді дугоподібних трубопроводів з плоскоріжучими лапами та встановленими на їх зовнішній дугоподібній поверхні пружними елементами, які нижніми кінцями з'єднані з дугоподібними трубопроводами, а верхніми кінцями з'єднані з рамою через регулювальні гвинти. Крім цього, дугоподібні стійки виконані рухомими відносно корпуса, жорстко закріпленого на рамі, по дузі утворення дугоподібних частин і підпружинені додатковими пружними елементами в сторону, протилежну дії сил опору ґрунту, а пружні елементи на зовнішніх дугоподібних поверхнях трубопроводів верхніми кінцями контактують з напрямними роликами, корпуси яких жорстко закріплені на рамі. UA 94131 U (54) ПРИСТРІЙ ДЛЯ ВНЕСЕННЯ РІДКИХ МЕЛІОРАНТІВ ТА ДОБРИВ У ҐРУНТ UA 94131 U UA 94131 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меліоративного та сільськогосподарського машинобудування, а саме для машин для внесення рідких меліорантів і добрив у ґрунт. Відомий робочий орган для внесення рідких добрив (див. патент України на корисну модель № 53367, МПК А01С 23/00, Бюл. №19, 11.10.2010 р.) найбільш близький за своєю технічною суттю до запропонованої корисної моделі, який складається з рами, підвідних трубопроводів та стійок у вигляді дугоподібних трубопроводів з плоскоріжучими лапами та встановленими на їх зовнішній дугоподібній поверхні пружними елементами, які нижніми кінцями жорстко з'єднані з дугоподібними трубопроводами, а верхніми кінцями з'єднані з рамою через регулювальні гвинти. Основними недоліками відомого пристрою для внесення рідких добрив є його низькі технологічні можливості при внесенні цих добрив у ґрунтах з різними фізико-механічними властивостями, різною вологістю та з різними швидкостями обробки ґрунту через неможливість саморегулювання жорсткості робочих органів, а як наслідок, режиму їх коливань, який забезпечує найкращий робочий ефект, що в свою чергу погіршує якість внесення рідких добрив на певному масиві з різними фізико-механічними характеристиками та вологістю. Задача корисної моделі - підвищення технологічних можливостей пристрою для внесення рідких меліорантів та добрив у ґрунтах з різними фізико-механічними характеристиками та вологістю шляхом забезпечення саморегулювання жорсткості робочого органу, а як наслідок режиму його коливань, який забезпечує найкращий робочий ефект. Технічний результат досягається тим, що дугоподібні стійки виконані рухомими відносно корпуса, жорстко закріпленого на рамі, по дузі утворення дугоподібних частин і підпружинені додатковими пружними елементами в сторону протилежну дії сил опору ґрунту, а пружні елементи на зовнішніх дугоподібних поверхнях трубопроводів верхніми кінцями контактують з напрямними роликами, корпуси яких жорстко закріплені на рамі. Запропонований пристрій для внесення рідких меліорантів і добрив у ґрунт простий за конструкцією і має покращені технологічні можливості та підвищує якість розподілу рідких меліорантів і добрив при внесенні їх у ґрунтах з різними фізико-механічними властивостями, різною вологістю, а також з різними швидкостями обробки ґрунту, із-за можливості саморегулювання жорсткості робочого органу, а як наслідок, режиму його коливань, який забезпечує найкращий робочий ефект. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний пристрій для внесення рідких меліорантів і добрив у ґрунт, загальний вигляд, коли пружний елемент прилягає до трубопроводу; на фіг. 2 показано те, що на фіг. 1, коли пружний елемент відведений від трубопроводу; на фіг. 3 показана схема послідовної деформації робочого органу в межах пружності його елементів, де а - початкове положення робочого органа; б - положення робочого органа при повній деформації додаткового пружного елемента і частковій деформації пружного елемента на дугоподібній поверхні трубопроводу при повороті його відносно центра О на кут 0; в - положення робочого органа у важких ґрунтах при деформації трубопроводу в межах пружності та подальшої деформації пружного елемента на дугоподібній поверхні трубопроводу при повороті його відносно центра О на кут 1; на фіг. 4 показана графічна залежність сил пружності робочого органа та його елементів при послідовному повороті робочого органа відносно центра О, де 1 - графічне зображення зміни сили пружності додаткового пружного елемента; 2 - графічне зображення зміни сили пружності пружного елемента на дугоподібній поверхні трубопроводу; 3 - графічне зображення зміни сили пружності дугоподібного трубопроводу; 4 - графічне зображення зміни сили пружності робочого органа в цілому; 2 - допустимий кут повороту трубопроводу в межах його пружної деформації. Пристрій для внесення рідких меліорантів і добрив у ґрунт містить підвідний дугоподібний трубопровід 1, з закріпленою в його нижній частині плоскоріжучою лапою 2, встановлений верхньою частиною в корпусі 3, жорстко закріпленим на рамі 4, з можливістю переміщатися в корпусі 3 по дузі утворення його дугоподібної частини і підпружинений в сторону, протилежну дії сил опору ґрунту пружним елементом 5 та пружний елемент 6, нижній кінець якого жорстко прикріплений за допомогою різьбового з'єднання 7 до нижнього кінця трубопроводу 1, а верхній кінець контактує з напрямним роликом 8, корпус 9 якого жорстко закріплений на рамі 4. Подача рідких меліорантів або добрив до підвідних дугоподібних трубопроводів 1 здійснюється із цистерни (непоказана) через гнучкі шланги 10. Пристрій для внесення рідких меліорантів і добрив у ґрунт працює так. Після заглиблення плоскоріжучих лап 2 у ґрунт через гнучкі шланги 10 у підвідні дугоподібні трубопроводи 1 надходять рідкі меліоранти або добрива та під тиском подаються під поверхню плоскоріжучих лап 2. Під час руху пристрою для внесення рідких меліорантів і добрив у ґрунт за рахунок неоднорідності щільності ґрунту, періодичності циклів сколювання та зустрічних великих часток 1 UA 94131 U 5 10 15 20 25 ґрунту стійка, у вигляді дугоподібного трубопроводу 1, стискуючи пружний елемент 5 і переміщаючись в корпусі 3 здійснює крутильні, а завдяки відхиленню від зовнішньої поверхні дугоподібного трубопроводу 1 пружного елемента 6 і переміщення його верхньої частини по напрямному ролику 8, і поздовжні коливання, які сприяють підвищенню якості розпушування ґрунту та розподілу рідких меліорантів або добрив. Однак, для ґрунтів з різними фізикомеханічними характеристиками, при різній вологості, при різних швидкостях обробки ґрунтів існує свій оптимальний режим ефективних коливань, який можна забезпечити зміною жорсткості робочого органа. Тому на шляху руху робочого органа при зміні фізико-механічних властивостей ґрунту, а відповідно і сил опору ґрунту, жорсткість робочого органа регулюється в автоматичному режимі завдяки стисненню та розстисненню пружних елементів 5 і 6, а при значній щільності ґрунту подальше саморегулювання жорсткості при повному стисканні пружного елемента 5, відбувається за рахунок коливань, як самого дугоподібного трубопроводу 1 в межах його пружних деформацій, так і подальшого відхилення від зовнішньої поверхні дугоподібного трубопроводу 1 пружного елемента 6. Завдяки тому, що пружні деформації в дугоподібному трубопроводі 1 починають діяти тільки після повного стиснення пружного елемента 5, графік зміни сил пружності робочого органу має сходинковий не прямо пропорціональний характер, що забезпечує необхідні коливання робочого органа при проходженні його в ґрунтах з різною щільністю. Запропонований пристрій для внесення рідких меліорантів і добрив у ґрунт простий за конструкцією і має покращені технологічні можливості та підвищує якість розподілу рідких меліорантів і добрив при внесенні їх у ґрунтах з різними фізико-механічними властивостями, різною вологістю, а також з різними швидкостями обробки ґрунту, із-за можливості саморегулювання жорсткості робочого органу, а як наслідок, режиму його коливань, який забезпечує найкращий робочий ефект. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для внесення рідких меліорантів і добрив у ґрунт, який складається із рами, підвідних трубопроводів та стійок у вигляді дугоподібних трубопроводів з плоскоріжучими лапами та встановленими на їх зовнішній дугоподібній поверхні пружними елементами, які нижніми кінцями з'єднані з дугоподібними трубопроводами, а верхніми кінцями з'єднані з рамою через регулювальні гвинти, який відрізняється тим, що дугоподібні стійки виконані рухомими відносно корпуса, жорстко закріпленого на рамі, по дузі утворення дугоподібних частин і підпружинені додатковими пружними елементами в сторону, протилежну дії сил опору ґрунту, а пружні елементи на зовнішніх дугоподібних поверхнях трубопроводів верхніми кінцями контактують з напрямними роликами, корпуси яких жорстко закріплені на рамі. 2 UA 94131 U 3 UA 94131 U 4 UA 94131 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
