Спосіб анаеробного зброджування осаду стічних вод

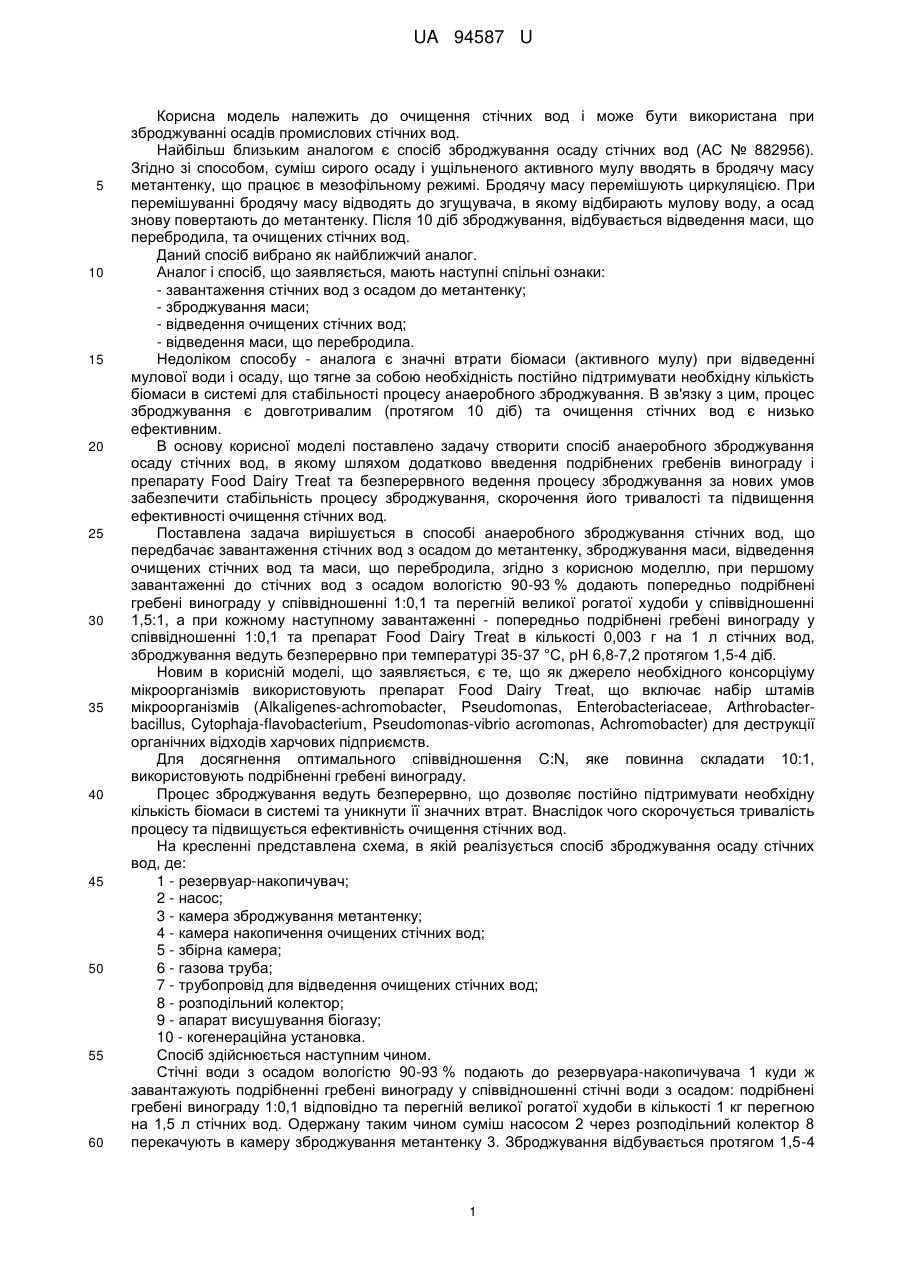

Реферат: UA 94587 U UA 94587 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до очищення стічних вод і може бути використана при зброджуванні осадів промислових стічних вод. Найбільш близьким аналогом є спосіб зброджування осаду стічних вод (АС № 882956). Згідно зі способом, суміш сирого осаду і ущільненого активного мулу вводять в бродячу масу метантенку, що працює в мезофільному режимі. Бродячу масу перемішують циркуляцією. При перемішуванні бродячу масу відводять до згущувача, в якому відбирають мулову воду, а осад знову повертають до метантенку. Після 10 діб зброджування, відбувається відведення маси, що перебродила, та очищених стічних вод. Даний спосіб вибрано як найближчий аналог. Аналог і спосіб, що заявляється, мають наступні спільні ознаки: - завантаження стічних вод з осадом до метантенку; - зброджування маси; - відведення очищених стічних вод; - відведення маси, що перебродила. Недоліком способу - аналога є значні втрати біомаси (активного мулу) при відведенні мулової води і осаду, що тягне за собою необхідність постійно підтримувати необхідну кількість біомаси в системі для стабільності процесу анаеробного зброджування. В зв'язку з цим, процес зброджування є довготривалим (протягом 10 діб) та очищення стічних вод є низько ефективним. В основу корисної моделі поставлено задачу створити спосіб анаеробного зброджування осаду стічних вод, в якому шляхом додатково введення подрібнених гребенів винограду і препарату Food Dairy Treat та безперервного ведення процесу зброджування за нових умов забезпечити стабільність процесу зброджування, скорочення його тривалості та підвищення ефективності очищення стічних вод. Поставлена задача вирішується в способі анаеробного зброджування стічних вод, що передбачає завантаження стічних вод з осадом до метантенку, зброджування маси, відведення очищених стічних вод та маси, що перебродила, згідно з корисною моделлю, при першому завантаженні до стічних вод з осадом вологістю 90-93 % додають попередньо подрібнені гребені винограду у співвідношенні 1:0,1 та перегній великої рогатої худоби у співвідношенні 1,5:1, а при кожному наступному завантаженні - попередньо подрібнені гребені винограду у співвідношенні 1:0,1 та препарат Food Dairy Treat в кількості 0,003 г на 1 л стічних вод, зброджування ведуть безперервно при температурі 35-37 °C, рН 6,8-7,2 протягом 1,5-4 діб. Новим в корисній моделі, що заявляється, є те, що як джерело необхідного консорціуму мікроорганізмів використовують препарат Food Dairy Treat, що включає набір штамів мікроорганізмів (Alkaligenes-achromobacter, Pseudomonas, Enterobacteriaceae, Arthrobacterbacillus, Cytophaja-flavobacterium, Pseudomonas-vibrio acromonas, Achromobacter) для деструкції органічних відходів харчових підприємств. Для досягнення оптимального співвідношення C:N, яке повинна складати 10:1, використовують подрібненні гребені винограду. Процес зброджування ведуть безперервно, що дозволяє постійно підтримувати необхідну кількість біомаси в системі та уникнути її значних втрат. Внаслідок чого скорочується тривалість процесу та підвищується ефективність очищення стічних вод. На кресленні представлена схема, в якій реалізується спосіб зброджування осаду стічних вод, де: 1 - резервуар-накопичувач; 2 - насос; 3 - камера зброджування метантенку; 4 - камера накопичення очищених стічних вод; 5 - збірна камера; 6 - газова труба; 7 - трубопровід для відведення очищених стічних вод; 8 - розподільний колектор; 9 - апарат висушування біогазу; 10 - когенераційна установка. Спосіб здійснюється наступним чином. Стічні води з осадом вологістю 90-93 % подають до резервуара-накопичувача 1 куди ж завантажують подрібненні гребені винограду у співвідношенні стічні води з осадом: подрібнені гребені винограду 1:0,1 відповідно та перегній великої рогатої худоби в кількості 1 кг перегною на 1,5 л стічних вод. Одержану таким чином суміш насосом 2 через розподільний колектор 8 перекачують в камеру зброджування метантенку 3. Зброджування відбувається протягом 1,5-4 1 UA 94587 U 5 10 15 20 діб, при температурі 35-37 °C та рН=6,8-7,2 з утворенням бульбашок біогазу, які піднімаються вгору в збірну камеру 5 і надходять через газову трубу 6 в апарат для висушування біогазу 9, а потім в когенераційну установку 10. Відведення стічних вод здійснюється через трубопровід 7. Вищевказані операції повторюють спочатку, але до стічних вод з осадом вологістю 90-93 % додають подрібненні гребені винограду у співвідношенні стічні води з осадом: подрібнені гребені винограду 1:0,1 відповідно та препарат Food Dairy Treat в кількості 0,003 г на 1 л стічних вод. Результати анаеробного зброджування представлені втаблиці. Приклад здійснення способу. Стічні води з осадом вологістю 90 % подають до резервуара-накопичувача 1, куди ж завантажують подрібненні гребені винограду у співвідношенні стічні води з осадом: подрібнені гребені винограду 1:0,1 та перегній великої рогатої худоби в кількості 1 кг перегною на 1,5 л стічних вод. Одержану таким чином суміш насосом 2 через розподільний колектор 8 перекачують в камеру зброджування 3. Зброджування відбувається протягом 4 діб, при температурі 35-37 °C та рН=6,8-7,2 з утворенням бульбашок біогазу, які піднімаються вгору в збірну камеру 5 і надходять через газову трубу 6 в апарат для висушування біогазу 9, а потім в когенераційну установку 10. Відведення стічних вод здійснюється через трубопровід 7. Вищевказані операції повторюють спочатку, але до стічних вод з осадом вологістю 93 % додають подрібненні гребені винограду у співвідношенні стічні води з осадом: подрібнені гребені винограду 1:0,1 та препарат Food Dairy Treat в кількості 0,003 г на 1 л стічних вод. Зброджування відбувається протягом 1,5 доби. Таблиця Результати анаеробного зброджування осаду стічних вод Час, доб. 37-42 25 30 ХПК, г/л На вході 9,3 На виході 0,2 Ефективність Вихід біогазу, видалення ХПК, 3 м на добу % 96 0,48-0,69 Вихід Вміст метану, метану, % 3 м на добу 0,18-0,19 65-67 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб анаеробного зброджування осаду стічних вод, що включає завантаження стічних вод з осадом до метантенку, зброджування маси, відведення очищених стічних вод та маси, що перебродила, який відрізняється тим, що при першому завантаженні до стічних вод з осадом вологістю 90-93 % додають попередньо подрібнені гребені винограду у співвідношенні 1:0,1 та перегній великої рогатої худоби у співвідношенні 1,5:1, а при кожному наступному завантаженні - попередньо подрібнені гребені винограду у співвідношенні 1:0,1 та препарат Food Dairy Treat в кількості 0,003 г на 1 л стічних вод, зброджування ведуть безперервно при температурі 35-37 °С, рН 6,8-7,2 протягом 1,5-4 діб. 2 UA 94587 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
