Сошник сівалки-культиватора

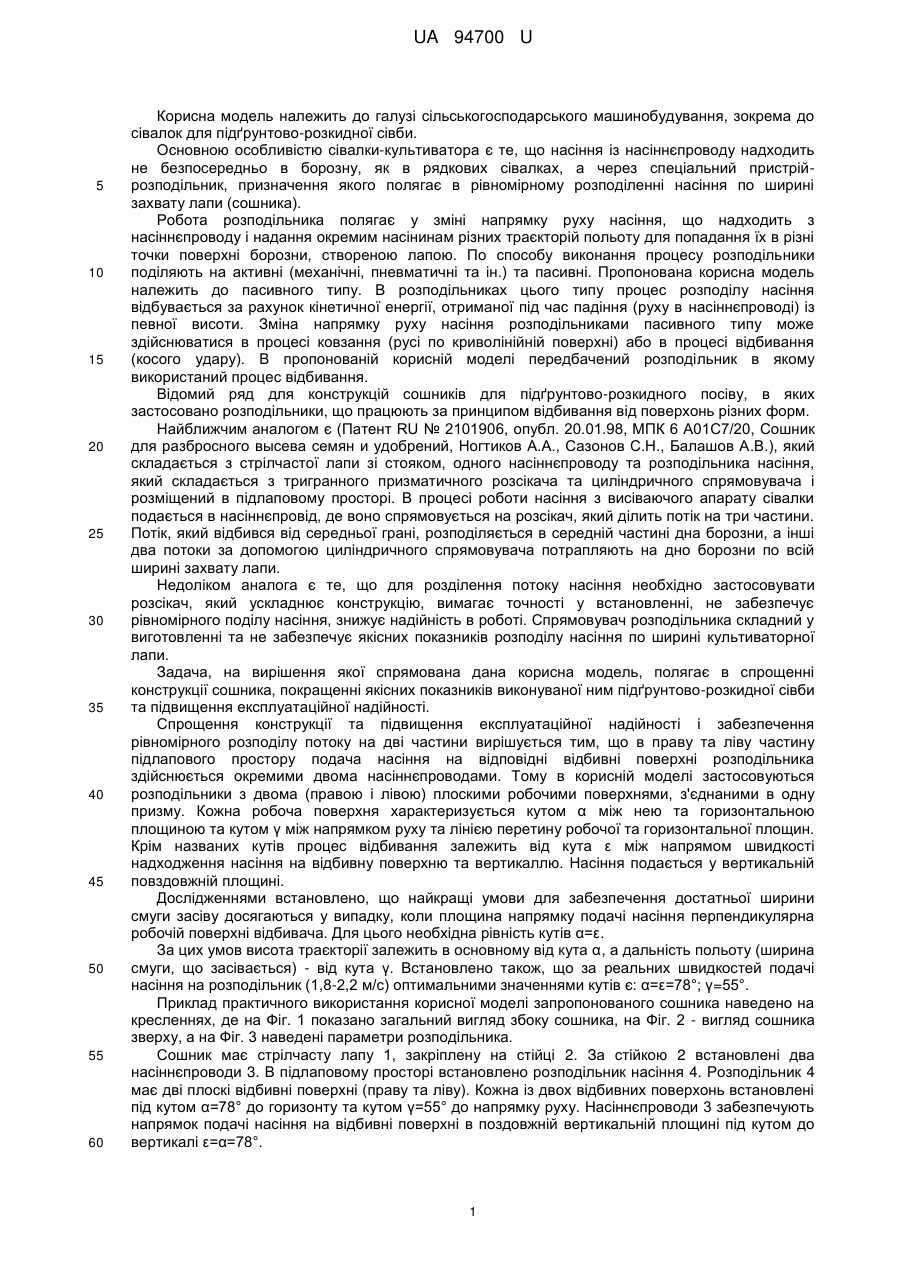

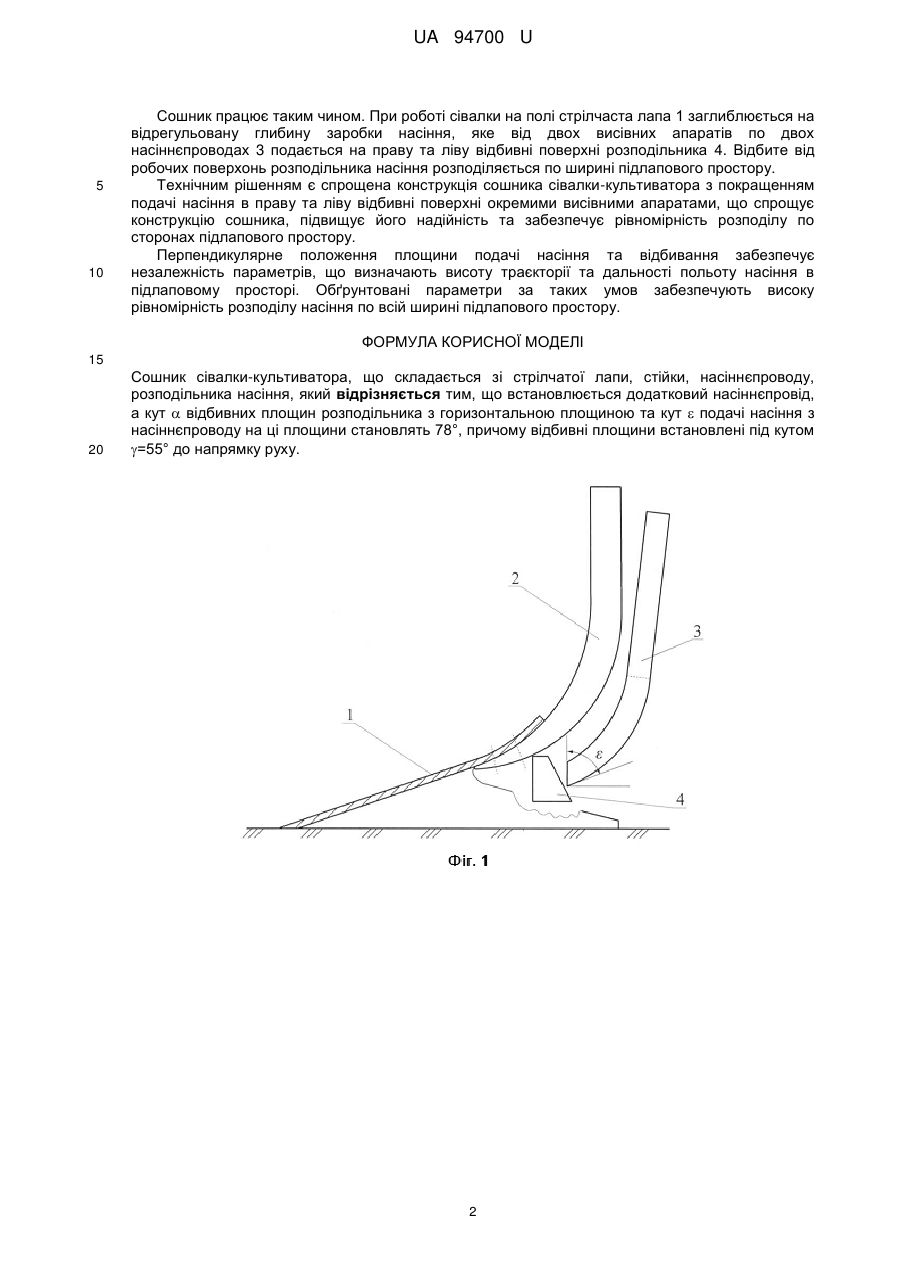

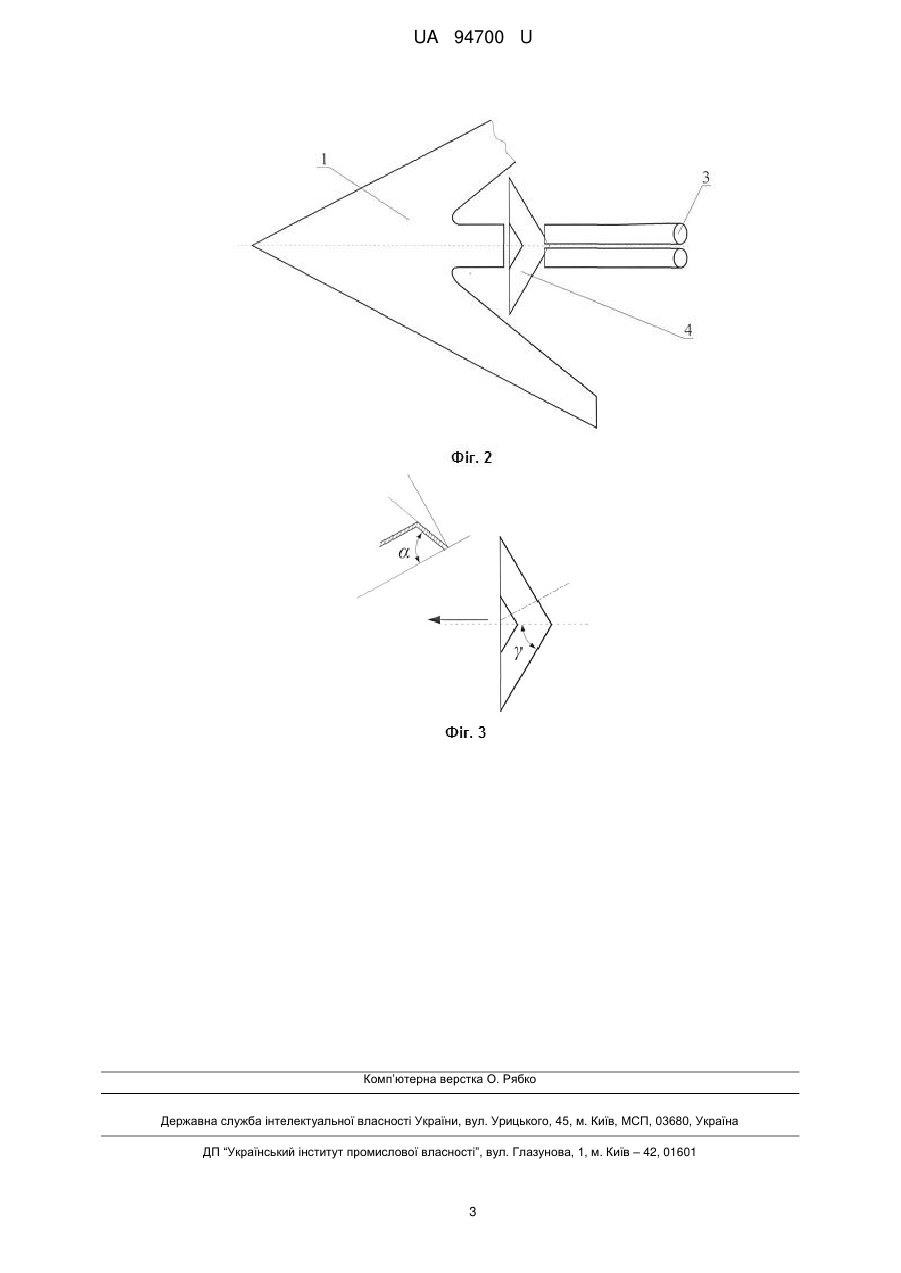

Реферат: UA 94700 U UA 94700 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до сівалок для підґрунтово-розкидної сівби. Основною особливістю сівалки-культиватора є те, що насіння із насіннєпроводу надходить не безпосередньо в борозну, як в рядкових сівалках, а через спеціальний пристрійрозподільник, призначення якого полягає в рівномірному розподіленні насіння по ширині захвату лапи (сошника). Робота розподільника полягає у зміні напрямку руху насіння, що надходить з насіннєпроводу і надання окремим насінинам різних траєкторій польоту для попадання їх в різні точки поверхні борозни, створеною лапою. По способу виконання процесу розподільники поділяють на активні (механічні, пневматичні та ін.) та пасивні. Пропонована корисна модель належить до пасивного типу. В розподільниках цього типу процес розподілу насіння відбувається за рахунок кінетичної енергії, отриманої під час падіння (руху в насіннєпроводі) із певної висоти. Зміна напрямку руху насіння розподільниками пасивного типу може здійснюватися в процесі ковзання (русі по криволінійній поверхні) або в процесі відбивання (косого удару). В пропонованій корисній моделі передбачений розподільник в якому використаний процес відбивання. Відомий ряд для конструкцій сошників для підґрунтово-розкидного посіву, в яких застосовано розподільники, що працюють за принципом відбивання від поверхонь різних форм. Найближчим аналогом є (Патент RU № 2101906, опубл. 20.01.98, МПК 6 А01С7/20, Сошник для разбросного высева семян и удобрений, Ногтиков А.А., Сазонов С.Н., Балашов А.В.), який складається з стрілчастої лапи зі стояком, одного насіннєпроводу та розподільника насіння, який складається з тригранного призматичного розсікача та циліндричного спрямовувача і розміщений в підлаповому просторі. В процесі роботи насіння з висіваючого апарату сівалки подається в насіннєпровід, де воно спрямовується на розсікач, який ділить потік на три частини. Потік, який відбився від середньої грані, розподіляється в середній частині дна борозни, а інші два потоки за допомогою циліндричного спрямовувача потрапляють на дно борозни по всій ширині захвату лапи. Недоліком аналога є те, що для розділення потоку насіння необхідно застосовувати розсікач, який ускладнює конструкцію, вимагає точності у встановленні, не забезпечує рівномірного поділу насіння, знижує надійність в роботі. Спрямовувач розподільника складний у виготовленні та не забезпечує якісних показників розподілу насіння по ширині культиваторної лапи. Задача, на вирішення якої спрямована дана корисна модель, полягає в спрощенні конструкції сошника, покращенні якісних показників виконуваної ним підґрунтово-розкидної сівби та підвищення експлуатаційної надійності. Спрощення конструкції та підвищення експлуатаційної надійності і забезпечення рівномірного розподілу потоку на дві частини вирішується тим, що в праву та ліву частину підлапового простору подача насіння на відповідні відбивні поверхні розподільника здійснюється окремими двома насіннєпроводами. Тому в корисній моделі застосовуються розподільники з двома (правою і лівою) плоскими робочими поверхнями, з'єднаними в одну призму. Кожна робоча поверхня характеризується кутом α між нею та горизонтальною площиною та кутом γ між напрямком руху та лінією перетину робочої та горизонтальної площин. Крім названих кутів процес відбивання залежить від кута ε між напрямом швидкості надходження насіння на відбивну поверхню та вертикаллю. Насіння подається у вертикальній повздовжній площині. Дослідженнями встановлено, що найкращі умови для забезпечення достатньої ширини смуги засіву досягаються у випадку, коли площина напрямку подачі насіння перпендикулярна робочій поверхні відбивача. Для цього необхідна рівність кутів α=ε. За цих умов висота траєкторії залежить в основному від кута α, а дальність польоту (ширина смуги, що засівається) - від кута γ. Встановлено також, що за реальних швидкостей подачі насіння на розподільник (1,8-2,2 м/с) оптимальними значеннями кутів є: α=ε=78°; γ=55°. Приклад практичного використання корисної моделі запропонованого сошника наведено на кресленнях, де на Фіг. 1 показано загальний вигляд збоку сошника, на Фіг. 2 - вигляд сошника зверху, а на Фіг. 3 наведені параметри розподільника. Сошник має стрілчасту лапу 1, закріплену на стійці 2. За стійкою 2 встановлені два насіннєпроводи 3. В підлаповому просторі встановлено розподільник насіння 4. Розподільник 4 має дві плоскі відбивні поверхні (праву та ліву). Кожна із двох відбивних поверхонь встановлені під кутом α=78° до горизонту та кутом γ=55° до напрямку руху. Насіннєпроводи 3 забезпечують напрямок подачі насіння на відбивні поверхні в поздовжній вертикальній площині під кутом до вертикалі ε=α=78°. 1 UA 94700 U 5 10 Сошник працює таким чином. При роботі сівалки на полі стрілчаста лапа 1 заглиблюється на відрегульовану глибину заробки насіння, яке від двох висівних апаратів по двох насіннєпроводах 3 подається на праву та ліву відбивні поверхні розподільника 4. Відбите від робочих поверхонь розподільника насіння розподіляється по ширині підлапового простору. Технічним рішенням є спрощена конструкція сошника сівалки-культиватора з покращенням подачі насіння в праву та ліву відбивні поверхні окремими висівними апаратами, що спрощує конструкцію сошника, підвищує його надійність та забезпечує рівномірність розподілу по сторонах підлапового простору. Перпендикулярне положення площини подачі насіння та відбивання забезпечує незалежність параметрів, що визначають висоту траєкторії та дальності польоту насіння в підлаповому просторі. Обґрунтовані параметри за таких умов забезпечують високу рівномірність розподілу насіння по всій ширині підлапового простору. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Сошник сівалки-культиватора, що складається зі стрілчатої лапи, стійки, насіннєпроводу, розподільника насіння, який відрізняється тим, що встановлюється додатковий насіннєпровід, а кут  відбивних площин розподільника з горизонтальною площиною та кут  подачі насіння з насіннєпроводу на ці площини становлять 78°, причому відбивні площини встановлені під кутом =55° до напрямку руху. 2 UA 94700 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
