Інтегратор коливань

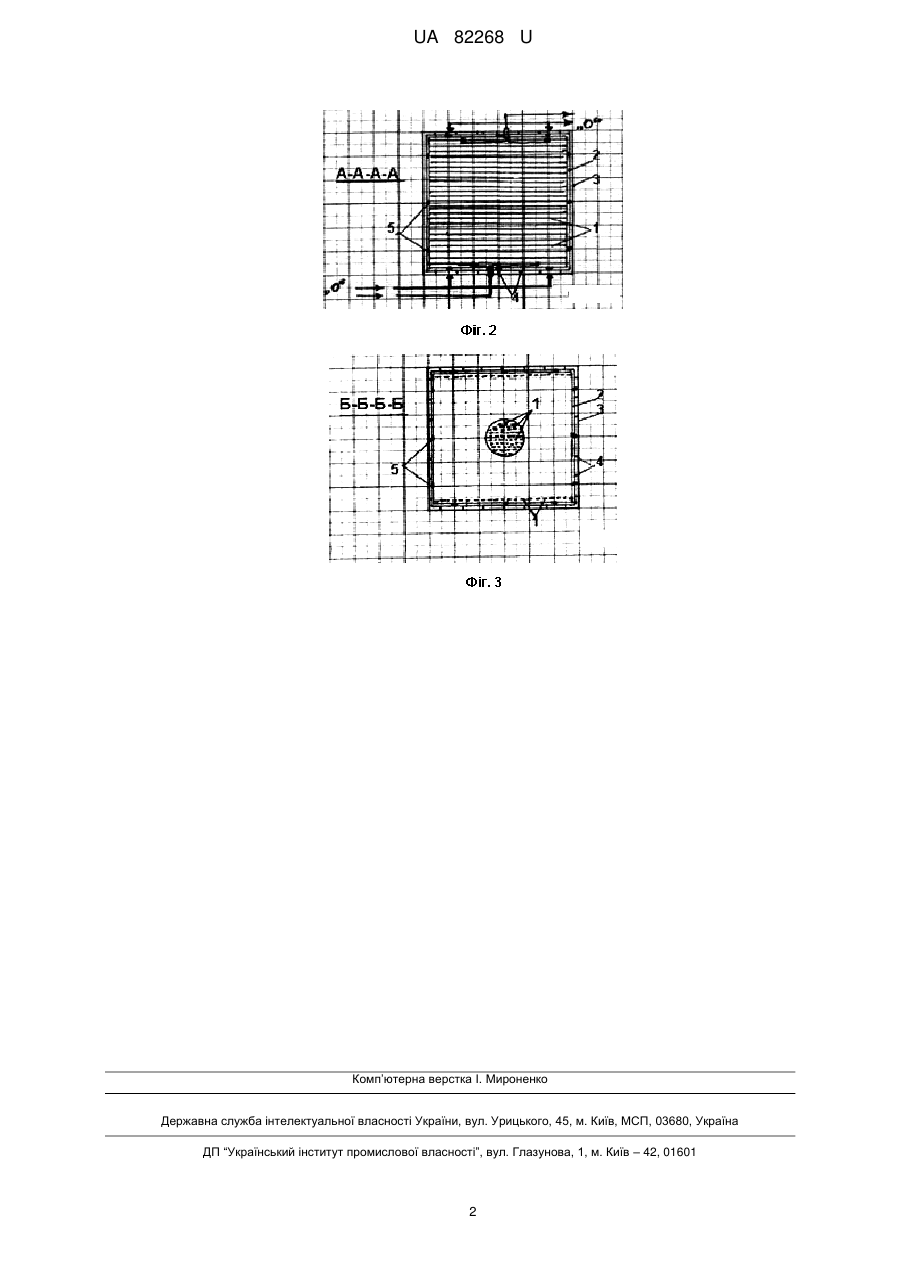

Реферат: UA 82268 U UA 82268 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі виробництва фізичних пристроїв, зокрема до області промислового виготовлення інтеграторів коливань. Прототип та аналог до даної корисної моделі не виявлені. В основу корисної моделі поставлено задачу створити високоефективний інтегратор коливань, який зміг би відібрати в єдині композити коливання з рівними частотами. Поставлена задача вирішується тим, що інтегратор коливань містить в собі кубічний ящик, який має подвійну обшивку з простором між стінками шириною 12 мм, останні з'єднані між собою за допомогою системи жорстких дірчатих перегородок, а сам простір заповнюється газом германію при його тиску рівному 0,02 атм або не більше указаної величини, а також має систему ізольованих пластин, зібраних за допомогою суперміцного клею у вигляді блока. Склад клею наведено у. патенті України № 50780 [1]. Викладена суть корисної моделі додатково пояснюється кресленнями, на яких показано: - на фіг. 1 - загальний вигляд інтегратора коливань; - на фіг. 2 - поперечний розріз пристрою по А-А-А-А; - на фіг. 3 - поперечний розріз пристрою по Б-Б-Б-Б. На фіг. 2 наведено поперечний розріз інтегратора коливань по А-А-А-А, де показано: 1 ізольована пластина (пластини виготовляються з хромонікелевого сплаву; розміром 33 мм у поперечному розрізі; 24 шт. по висоті і 24 шт. по ширині інтегратора): 2 - внутрішня стінка обшивки; 3 - зовнішня стінка обшивки; 4 - жорстка дірчата перегородка; 5 - прокладка із суперміцної резини: На фіг. 3: 1-5 - теж саме, що й на фіг. 2. Інтегратор коливань містить в собі кубічний ящик, який має подвійну обшивку з простором між стінками 2 і 3 шириною 12 мм, останні з'єднані між собою за допомогою системи жорстких дірчатих перегородок 4, а сам простір заповнюється газом германію при його тиску рівному 0,02 атм або не більше указаної величини, а також має систему ізольованих пластин, зібраних за допомогою суперміцного клею у вигляді блока. Робота інтегратора коливань відбувається наступним чином. Однорідні коливання, які поступають з резонатора коливань, надходять по електричних кабелях до пластин 1 знизу вверх пристрою. Зверху пристрою інтегровані коливання відправляються по електричному кабелю на чотириядерний комп'ютер для подальшої обробки інформації. Як по висоті, так і по ширині блока пластини підключаються послідовно. Джерела інформації: 1/ Патент України на корисну модель №50780. Універсальний суперміцний клей… - Бюл. № 12, 2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Інтегратор коливань, що містить кубічний ящик, який має подвійну обшивку з простором між стінками шириною 12 мм, останні з'єднані між собою за допомогою системи жорстких дірчатих перегородок, а сам простір між стінками обшивки заповнюється газом германію при його тиску рівному 0,02 атм або не більше указаної величини, а також має систему ізольованих пластин, зібраних за допомогою суперміцного клею у вигляді блока. 1 UA 82268 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
