Пристрій для кутового пресування

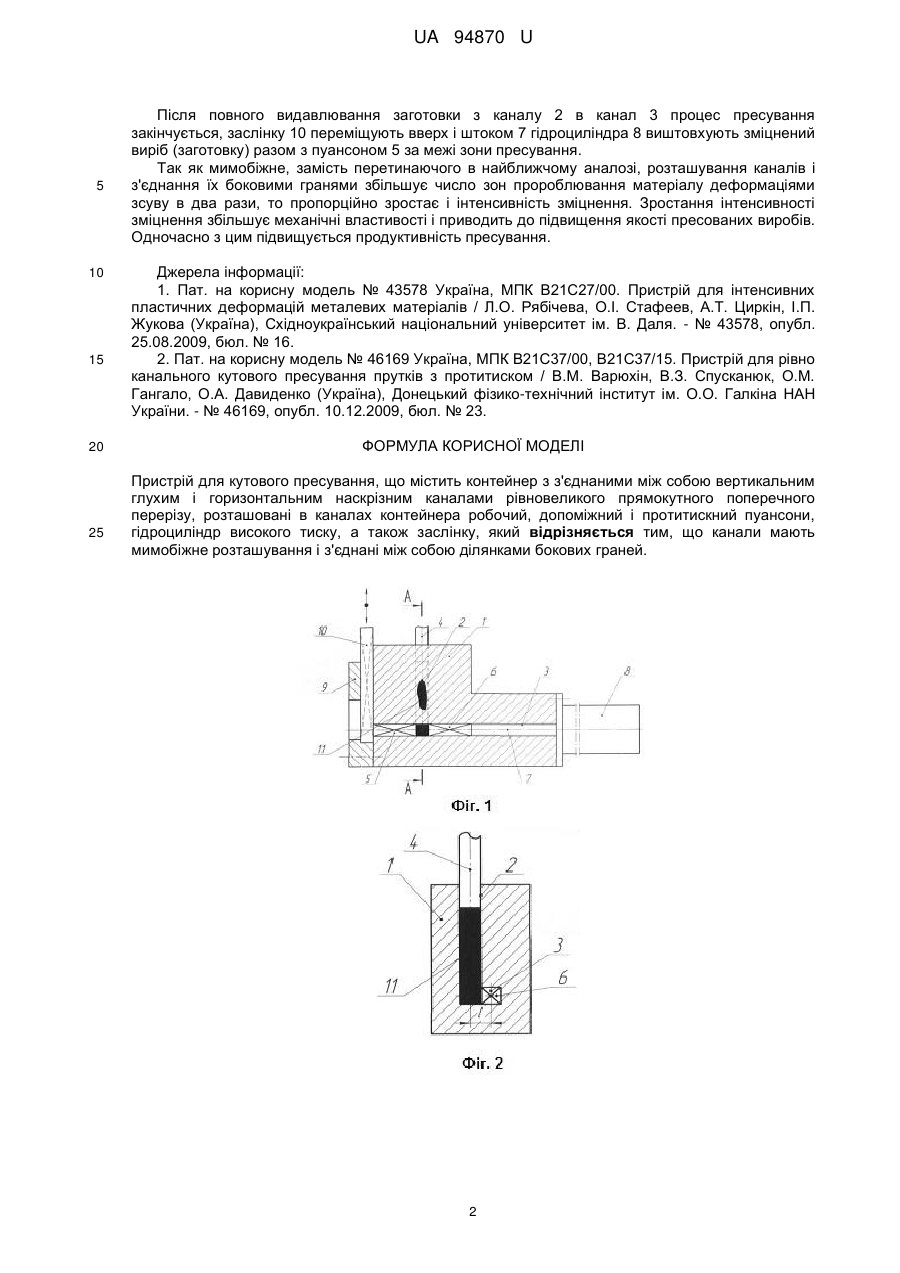

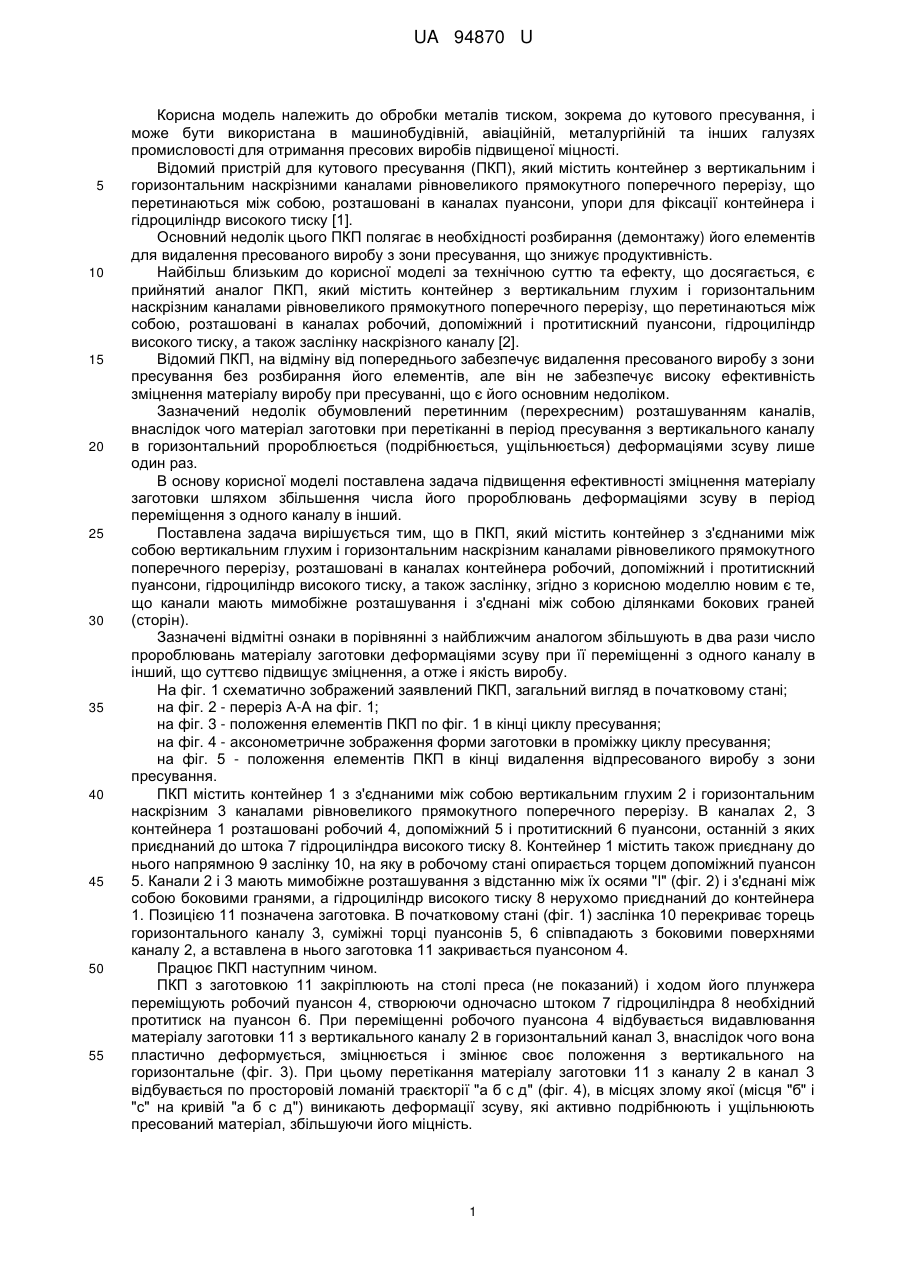

Реферат: Пристрій для кутового пресування містить контейнер з з'єднаними між собою вертикальним глухим і горизонтальним наскрізним каналами рівновеликого прямокутного поперечного перерізу, розташовані в каналах контейнера робочий, допоміжний і протитискний пуансони, гідроциліндр високого тиску, а також заслінку. При цьому канали мають мимобіжне розташування і з'єднані між собою ділянками бокових граней. UA 94870 U (54) ПРИСТРІЙ ДЛЯ КУТОВОГО ПРЕСУВАННЯ UA 94870 U UA 94870 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обробки металів тиском, зокрема до кутового пресування, і може бути використана в машинобудівній, авіаційній, металургійній та інших галузях промисловості для отримання пресових виробів підвищеної міцності. Відомий пристрій для кутового пресування (ПКП), який містить контейнер з вертикальним і горизонтальним наскрізними каналами рівновеликого прямокутного поперечного перерізу, що перетинаються між собою, розташовані в каналах пуансони, упори для фіксації контейнера і гідроциліндр високого тиску [1]. Основний недолік цього ПКП полягає в необхідності розбирання (демонтажу) його елементів для видалення пресованого виробу з зони пресування, що знижує продуктивність. Найбільш близьким до корисної моделі за технічною суттю та ефекту, що досягається, є прийнятий аналог ПКП, який містить контейнер з вертикальним глухим і горизонтальним наскрізним каналами рівновеликого прямокутного поперечного перерізу, що перетинаються між собою, розташовані в каналах робочий, допоміжний і протитискний пуансони, гідроциліндр високого тиску, а також заслінку наскрізного каналу [2]. Відомий ПКП, на відміну від попереднього забезпечує видалення пресованого виробу з зони пресування без розбирання його елементів, але він не забезпечує високу ефективність зміцнення матеріалу виробу при пресуванні, що є його основним недоліком. Зазначений недолік обумовлений перетинним (перехресним) розташуванням каналів, внаслідок чого матеріал заготовки при перетіканні в період пресування з вертикального каналу в горизонтальний пророблюється (подрібнюється, ущільнюється) деформаціями зсуву лише один раз. В основу корисної моделі поставлена задача підвищення ефективності зміцнення матеріалу заготовки шляхом збільшення числа його пророблювань деформаціями зсуву в період переміщення з одного каналу в інший. Поставлена задача вирішується тим, що в ПКП, який містить контейнер з з'єднаними між собою вертикальним глухим і горизонтальним наскрізним каналами рівновеликого прямокутного поперечного перерізу, розташовані в каналах контейнера робочий, допоміжний і протитискний пуансони, гідроциліндр високого тиску, а також заслінку, згідно з корисною моделлю новим є те, що канали мають мимобіжне розташування і з'єднані між собою ділянками бокових граней (сторін). Зазначені відмітні ознаки в порівнянні з найближчим аналогом збільшують в два рази число пророблювань матеріалу заготовки деформаціями зсуву при її переміщенні з одного каналу в інший, що суттєво підвищує зміцнення, а отже і якість виробу. На фіг. 1 схематично зображений заявлений ПКП, загальний вигляд в початковому стані; на фіг. 2 - переріз А-А на фіг. 1; на фіг. 3 - положення елементів ПКП по фіг. 1 в кінці циклу пресування; на фіг. 4 - аксонометричне зображення форми заготовки в проміжку циклу пресування; на фіг. 5 - положення елементів ПКП в кінці видалення відпресованого виробу з зони пресування. ПКП містить контейнер 1 з з'єднаними між собою вертикальним глухим 2 і горизонтальним наскрізним 3 каналами рівновеликого прямокутного поперечного перерізу. В каналах 2, 3 контейнера 1 розташовані робочий 4, допоміжний 5 і протитискний 6 пуансони, останній з яких приєднаний до штока 7 гідроциліндра високого тиску 8. Контейнер 1 містить також приєднану до нього напрямною 9 заслінку 10, на яку в робочому стані опирається торцем допоміжний пуансон 5. Канали 2 і 3 мають мимобіжне розташування з відстанню між їх осями "l" (фіг. 2) і з'єднані між собою боковими гранями, а гідроциліндр високого тиску 8 нерухомо приєднаний до контейнера 1. Позицією 11 позначена заготовка. В початковому стані (фіг. 1) заслінка 10 перекриває торець горизонтального каналу 3, суміжні торці пуансонів 5, 6 співпадають з боковими поверхнями каналу 2, а вставлена в нього заготовка 11 закривається пуансоном 4. Працює ПКП наступним чином. ПКП з заготовкою 11 закріплюють на столі преса (не показаний) і ходом його плунжера переміщують робочий пуансон 4, створюючи одночасно штоком 7 гідроциліндра 8 необхідний протитиск на пуансон 6. При переміщенні робочого пуансона 4 відбувається видавлювання матеріалу заготовки 11 з вертикального каналу 2 в горизонтальний канал 3, внаслідок чого вона пластично деформується, зміцнюється і змінює своє положення з вертикального на горизонтальне (фіг. 3). При цьому перетікання матеріалу заготовки 11 з каналу 2 в канал 3 відбувається по просторовій ломаній траєкторії "а б с д" (фіг. 4), в місцях злому якої (місця "б" і "с" на кривій "а б с д") виникають деформації зсуву, які активно подрібнюють і ущільнюють пресований матеріал, збільшуючи його міцність. 1 UA 94870 U 5 10 15 20 25 Після повного видавлювання заготовки з каналу 2 в канал 3 процес пресування закінчується, заслінку 10 переміщують вверх і штоком 7 гідроциліндра 8 виштовхують зміцнений виріб (заготовку) разом з пуансоном 5 за межі зони пресування. Так як мимобіжне, замість перетинаючого в найближчому аналозі, розташування каналів і з'єднання їх боковими гранями збільшує число зон пророблювання матеріалу деформаціями зсуву в два рази, то пропорційно зростає і інтенсивність зміцнення. Зростання інтенсивності зміцнення збільшує механічні властивості і приводить до підвищення якості пресованих виробів. Одночасно з цим підвищується продуктивність пресування. Джерела інформації: 1. Пат. на корисну модель № 43578 Україна, МПК В21С27/00. Пристрій для інтенсивних пластичних деформацій металевих матеріалів / Л.О. Рябічева, О.І. Стафеев, А.Т. Циркін, І.П. Жукова (Україна), Східноукраїнський національний університет ім. В. Даля. - № 43578, опубл. 25.08.2009, бюл. № 16. 2. Пат. на корисну модель № 46169 Україна, МПК В21С37/00, В21С37/15. Пристрій для рівно канального кутового пресування прутків з протитиском / В.М. Варюхін, В.З. Спусканюк, О.М. Гангало, О.А. Давиденко (Україна), Донецький фізико-технічний інститут ім. О.О. Галкіна НАН України. - № 46169, опубл. 10.12.2009, бюл. № 23. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для кутового пресування, що містить контейнер з з'єднаними між собою вертикальним глухим і горизонтальним наскрізним каналами рівновеликого прямокутного поперечного перерізу, розташовані в каналах контейнера робочий, допоміжний і протитискний пуансони, гідроциліндр високого тиску, а також заслінку, який відрізняється тим, що канали мають мимобіжне розташування і з'єднані між собою ділянками бокових граней. 2 UA 94870 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
