Пристрій для рівноканального кутового пресування
Номер патенту: 64877
Опубліковано: 25.11.2011
Автори: Куріхін Віктор Сергійович, Штерн Михайло Борисович, Баглюк Геннадій Анатолійович, Майданюк Олександр Петрович
Формула / Реферат
Пристрій для рівноканального кутового пресування, що містить контейнер з виконаними в ньому вертикальним та горизонтальним каналами, які перетинаються в одній площині і мають однакові розміри поперечного перетину, робочий пуансон та механізм протитиску, які розміщені відповідно у вертикальному та горизонтальному каналах контейнера з можливістю їх зворотно-поступального руху, та механізм запирання горизонтального каналу з боку, протилежного до напрямку видавлювання заготовки в горизонтальному каналі, який відрізняється тим, що нижня стінка горизонтального каналу виконана у вигляді ступінчатого сегмента, що складається з горизонтальної ділянки та розміщеного у горизонтальному каналі вертикального уступу, розміри поперечного перетину якого відповідають розмірам поперечного перетину горизонтального каналу контейнера, причому вказаний ступінчатий сегмент жорстко з'єднаний зі штоком механізму протитиску та виконаний з можливістю переміщення в горизонтальному напрямку.
Текст

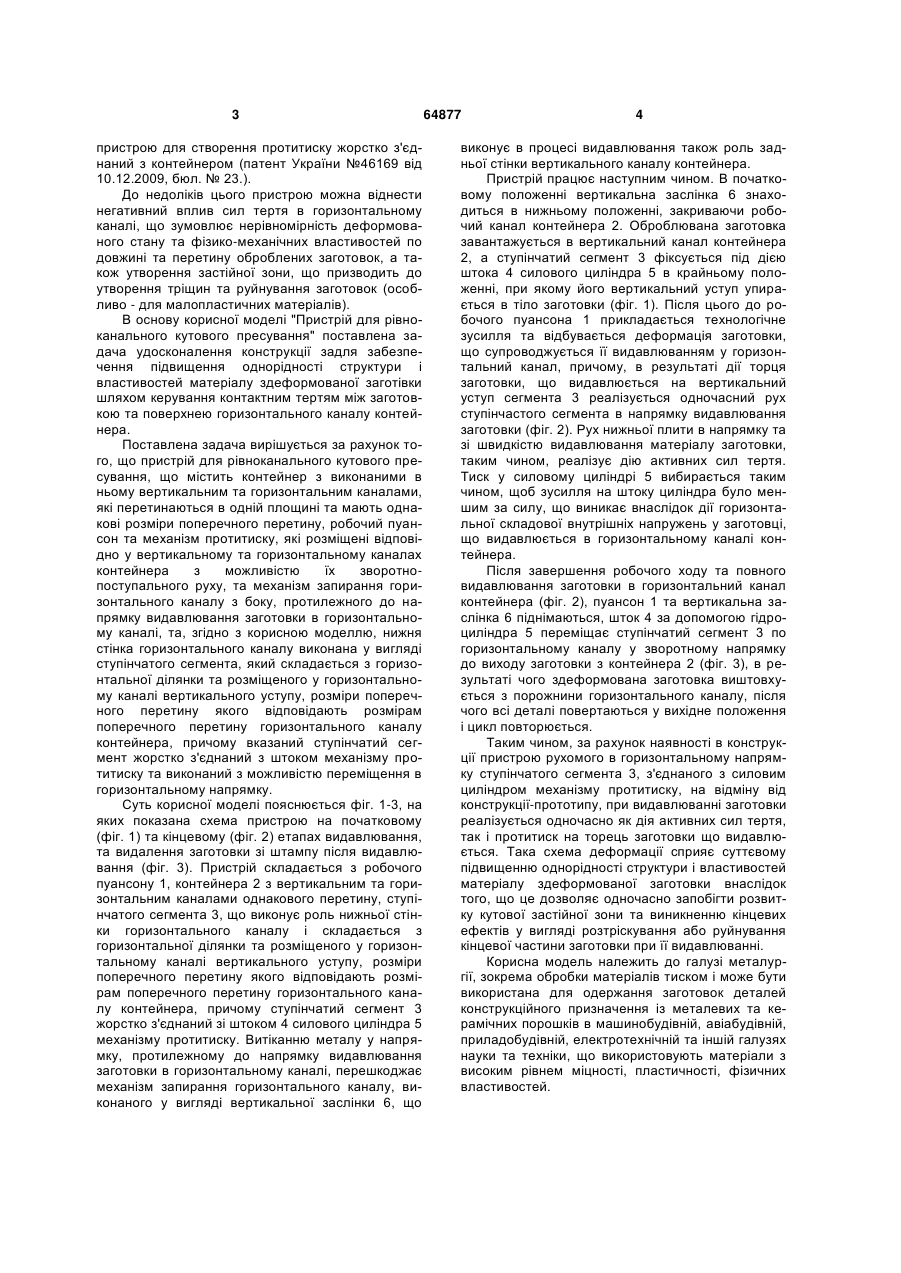

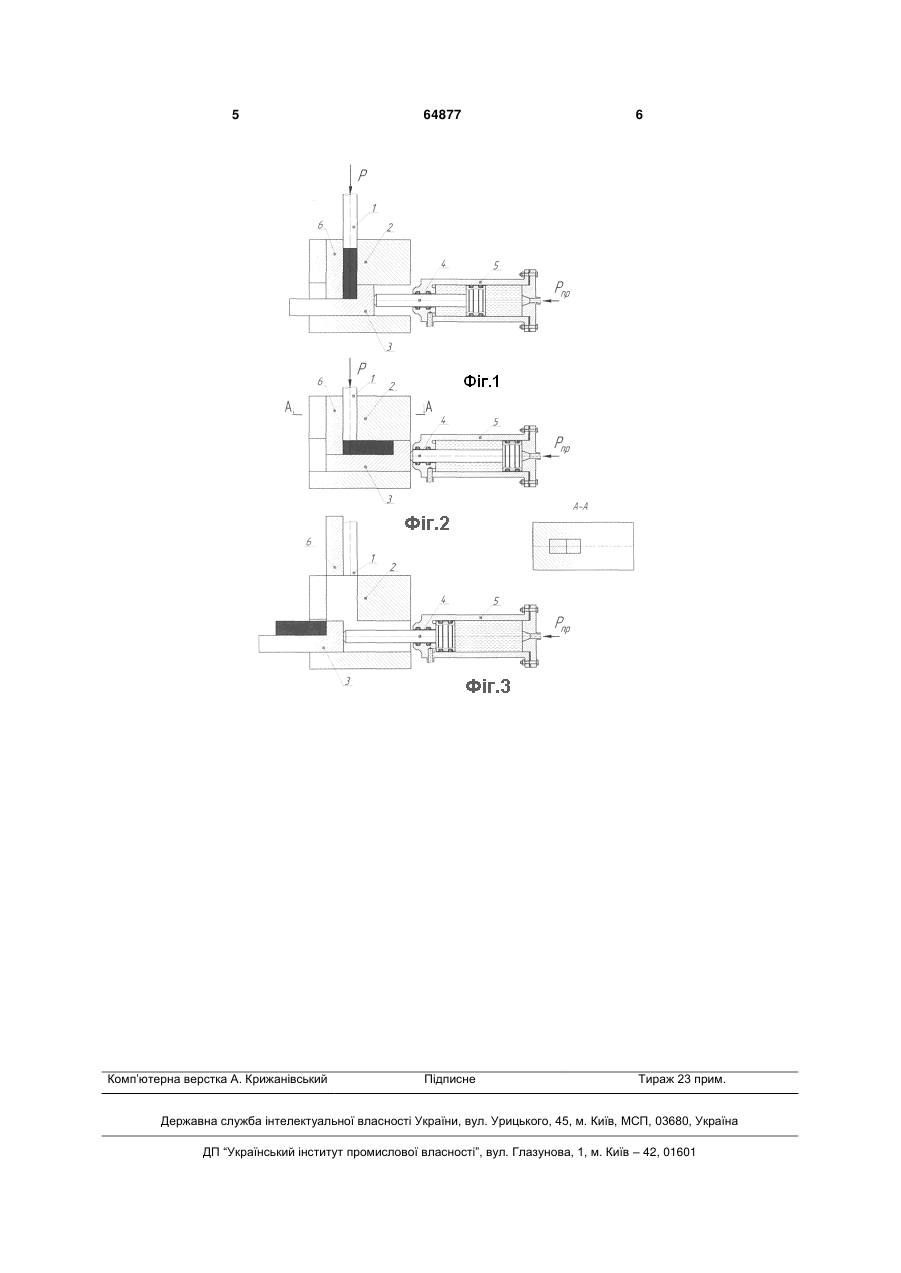

Пристрій для рівноканального кутового пресування, що містить контейнер з виконаними в ньому вертикальним та горизонтальним каналами, які перетинаються в одній площині і мають однакові розміри поперечного перетину, робочий пуансон та механізм протитиску, які розміщені відповідно у 3 пристрою для створення протитиску жорстко з'єднаний з контейнером (патент України №46169 від 10.12.2009, бюл. № 23.). До недоліків цього пристрою можна віднести негативний вплив сил тертя в горизонтальному каналі, що зумовлює нерівномірність деформованого стану та фізико-механічних властивостей по довжині та перетину оброблених заготовок, а також утворення застійної зони, що призводить до утворення тріщин та руйнування заготовок (особливо - для малопластичних матеріалів). В основу корисної моделі "Пристрій для рівноканального кутового пресування" поставлена задача удосконалення конструкції задля забезпечення підвищення однорідності структури і властивостей матеріалу здеформованої заготівки шляхом керування контактним тертям між заготовкою та поверхнею горизонтального каналу контейнера. Поставлена задача вирішується за рахунок того, що пристрій для рівноканального кутового пресування, що містить контейнер з виконаними в ньому вертикальним та горизонтальним каналами, які перетинаються в одній площині та мають однакові розміри поперечного перетину, робочий пуансон та механізм протитиску, які розміщені відповідно у вертикальному та горизонтальному каналах контейнера з можливістю їх зворотнопоступального руху, та механізм запирання горизонтального каналу з боку, протилежного до напрямку видавлювання заготовки в горизонтальному каналі, та, згідно з корисною моделлю, нижня стінка горизонтального каналу виконана у вигляді ступінчатого сегмента, який складається з горизонтальної ділянки та розміщеного у горизонтальному каналі вертикального уступу, розміри поперечного перетину якого відповідають розмірам поперечного перетину горизонтального каналу контейнера, причому вказаний ступінчатий сегмент жорстко з'єднаний з штоком механізму протитиску та виконаний з можливістю переміщення в горизонтальному напрямку. Суть корисної моделі пояснюється фіг. 1-3, на яких показана схема пристрою на початковому (фіг. 1) та кінцевому (фіг. 2) етапах видавлювання, та видалення заготовки зі штампу після видавлювання (фіг. 3). Пристрій складається з робочого пуансону 1, контейнера 2 з вертикальним та горизонтальним каналами однакового перетину, ступінчатого сегмента 3, що виконує роль нижньої стінки горизонтального каналу і складається з горизонтальної ділянки та розміщеного у горизонтальному каналі вертикального уступу, розміри поперечного перетину якого відповідають розмірам поперечного перетину горизонтального каналу контейнера, причому ступінчатий сегмент 3 жорстко з'єднаний зі штоком 4 силового циліндра 5 механізму протитиску. Витіканню металу у напрямку, протилежному до напрямку видавлювання заготовки в горизонтальному каналі, перешкоджає механізм запирання горизонтального каналу, виконаного у вигляді вертикальної заслінки 6, що 64877 4 виконує в процесі видавлювання також роль задньої стінки вертикального каналу контейнера. Пристрій працює наступним чином. В початковому положенні вертикальна заслінка 6 знаходиться в нижньому положенні, закриваючи робочий канал контейнера 2. Оброблювана заготовка завантажується в вертикальний канал контейнера 2, а ступінчатий сегмент 3 фіксується під дією штока 4 силового циліндра 5 в крайньому положенні, при якому його вертикальний уступ упирається в тіло заготовки (фіг. 1). Після цього до робочого пуансона 1 прикладається технологічне зусилля та відбувається деформація заготовки, що супроводжується її видавлюванням у горизонтальний канал, причому, в результаті дії торця заготовки, що видавлюється на вертикальний уступ сегмента 3 реалізується одночасний рух ступінчастого сегмента в напрямку видавлювання заготовки (фіг. 2). Рух нижньої плити в напрямку та зі швидкістю видавлювання матеріалу заготовки, таким чином, реалізує дію активних сил тертя. Тиск у силовому циліндрі 5 вибирається таким чином, щоб зусилля на штоку циліндра було меншим за силу, що виникає внаслідок дії горизонтальної складової внутрішніх напружень у заготовці, що видавлюється в горизонтальному каналі контейнера. Після завершення робочого ходу та повного видавлювання заготовки в горизонтальний канал контейнера (фіг. 2), пуансон 1 та вертикальна заслінка 6 піднімаються, шток 4 за допомогою гідроциліндра 5 переміщає ступінчатий сегмент 3 по горизонтальному каналу у зворотному напрямку до виходу заготовки з контейнера 2 (фіг. 3), в результаті чого здеформована заготовка виштовхується з порожнини горизонтального каналу, після чого всі деталі повертаються у вихідне положення і цикл повторюється. Таким чином, за рахунок наявності в конструкції пристрою рухомого в горизонтальному напрямку ступінчатого сегмента 3, з'єднаного з силовим циліндром механізму протитиску, на відміну від конструкції-прототипу, при видавлюванні заготовки реалізується одночасно як дія активних сил тертя, так і протитиск на торець заготовки що видавлюється. Така схема деформації сприяє суттєвому підвищенню однорідності структури і властивостей матеріалу здеформованої заготовки внаслідок того, що це дозволяє одночасно запобігти розвитку кутової застійної зони та виникненню кінцевих ефектів у вигляді розтріскування або руйнування кінцевої частини заготовки при її видавлюванні. Корисна модель належить до галузі металургії, зокрема обробки матеріалів тиском і може бути використана для одержання заготовок деталей конструкційного призначення із металевих та керамічних порошків в машинобудівній, авіабудівній, приладобудівній, електротехнічній та іншій галузях науки та техніки, що використовують матеріали з високим рівнем міцності, пластичності, фізичних властивостей. 5 Комп’ютерна верстка А. Крижанівський 64877 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for equal channel angular pressing
Автори англійськоюBahliuk Hennadii Anatoliiovych, Kurikhin Viktor Serhiiovych, Shtern Mykhailo Borysovych, Maidaniuk Oleksandr Petrovych
Назва патенту російськоюУстройство для равноканального углового прессования
Автори російськоюБаглюк Геннадий Анатольевич, Курихин Виктор Сергеевич, Штерн Михаил Борисович, Майданюк Александр Петрович
МПК / Мітки
МПК: B21C 37/00
Мітки: пристрій, рівноканального, кутового, пресування
