Пристрій для кутового пресування

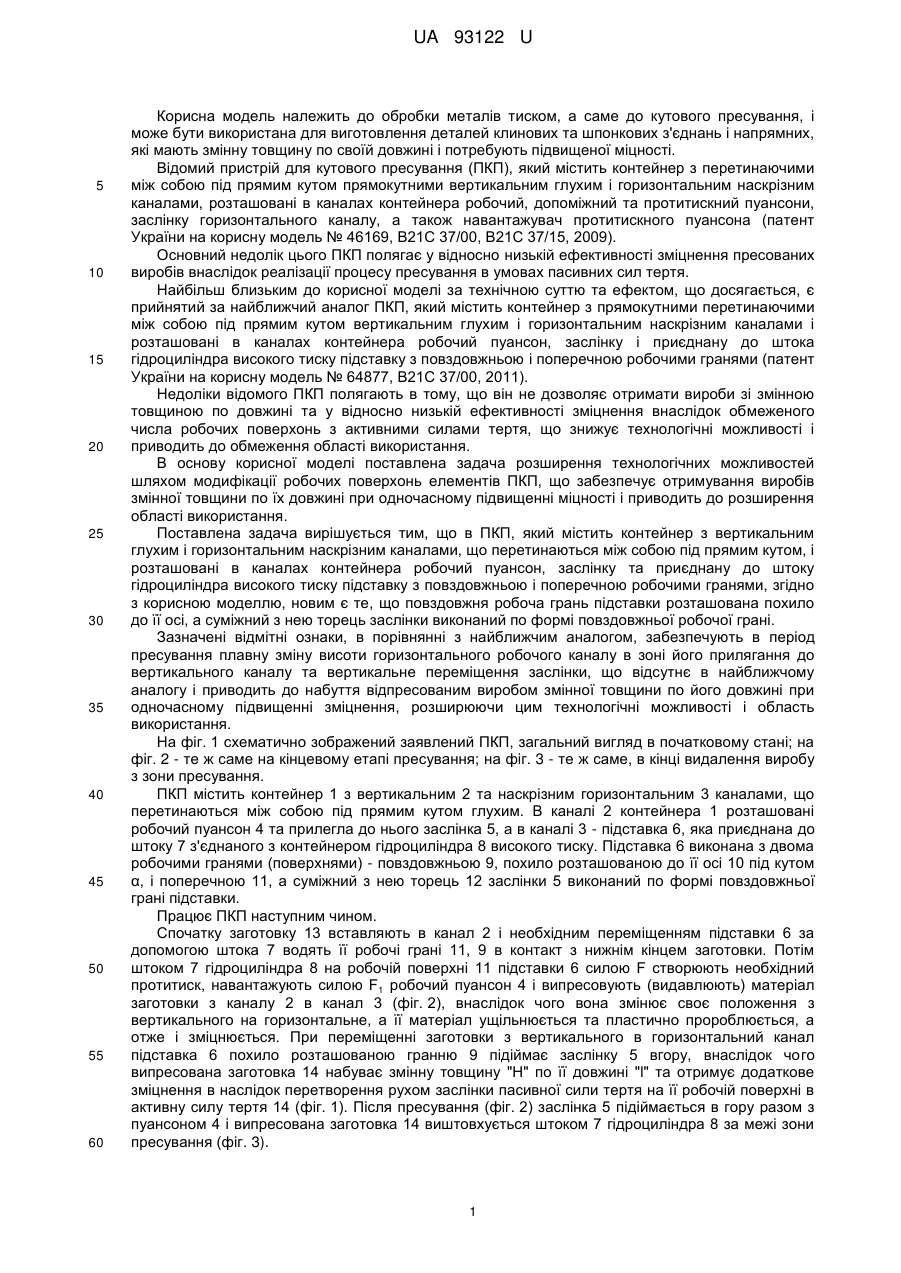

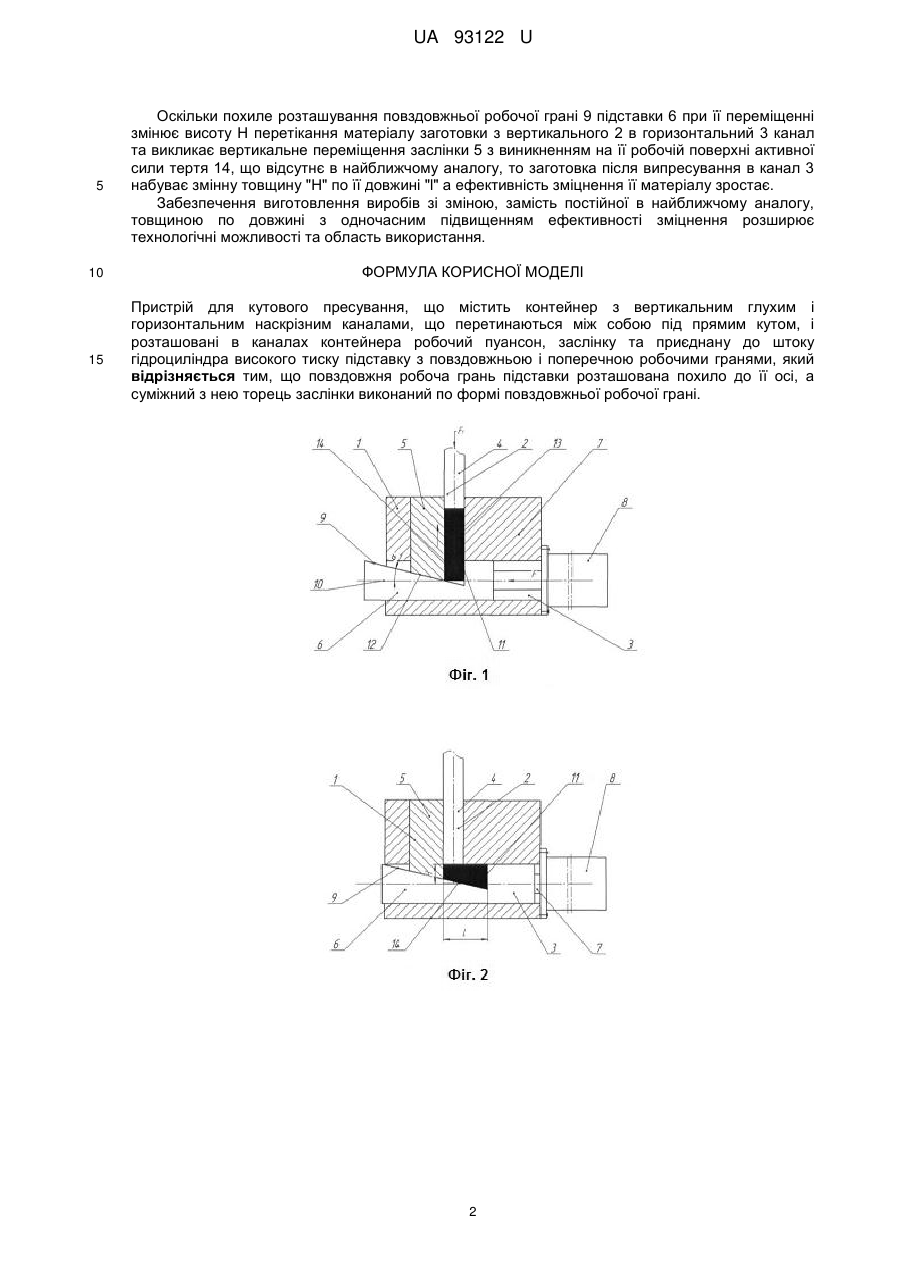

Реферат: Пристрій для кутового пресування містить контейнер з вертикальним глухим і горизонтальним наскрізним каналами, що перетинаються між собою під прямим кутом і розташовані в каналах контейнера робочий пуансон, заслінку та приєднану до штоку гідроциліндра високого тиску підставку з повздовжньою і поперечною робочими гранями. Повздовжня робоча грань підставки розташована похило до її осі, а суміжний з нею торець заслінки виконаний по формі повздовжньої робочої грані. UA 93122 U (54) ПРИСТРІЙ ДЛЯ КУТОВОГО ПРЕСУВАННЯ UA 93122 U UA 93122 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обробки металів тиском, а саме до кутового пресування, і може бути використана для виготовлення деталей клинових та шпонкових з'єднань і напрямних, які мають змінну товщину по своїй довжині і потребують підвищеної міцності. Відомий пристрій для кутового пресування (ПКП), який містить контейнер з перетинаючими між собою під прямим кутом прямокутними вертикальним глухим і горизонтальним наскрізним каналами, розташовані в каналах контейнера робочий, допоміжний та протитискний пуансони, заслінку горизонтального каналу, а також навантажувач протитискного пуансона (патент України на корисну модель № 46169, В21С 37/00, В21С 37/15, 2009). Основний недолік цього ПКП полягає у відносно низькій ефективності зміцнення пресованих виробів внаслідок реалізації процесу пресування в умовах пасивних сил тертя. Найбільш близьким до корисної моделі за технічною суттю та ефектом, що досягається, є прийнятий за найближчий аналог ПКП, який містить контейнер з прямокутними перетинаючими між собою під прямим кутом вертикальним глухим і горизонтальним наскрізним каналами і розташовані в каналах контейнера робочий пуансон, заслінку і приєднану до штока гідроциліндра високого тиску підставку з повздовжньою і поперечною робочими гранями (патент України на корисну модель № 64877, В21С 37/00, 2011). Недоліки відомого ПКП полягають в тому, що він не дозволяє отримати вироби зі змінною товщиною по довжині та у відносно низькій ефективності зміцнення внаслідок обмеженого числа робочих поверхонь з активними силами тертя, що знижує технологічні можливості і приводить до обмеження області використання. В основу корисної моделі поставлена задача розширення технологічних можливостей шляхом модифікації робочих поверхонь елементів ПКП, що забезпечує отримування виробів змінної товщини по їх довжині при одночасному підвищенні міцності і приводить до розширення області використання. Поставлена задача вирішується тим, що в ПКП, який містить контейнер з вертикальним глухим і горизонтальним наскрізним каналами, що перетинаються між собою під прямим кутом, і розташовані в каналах контейнера робочий пуансон, заслінку та приєднану до штоку гідроциліндра високого тиску підставку з повздовжньою і поперечною робочими гранями, згідно з корисною моделлю, новим є те, що повздовжня робоча грань підставки розташована похило до її осі, а суміжний з нею торець заслінки виконаний по формі повздовжньої робочої грані. Зазначені відмітні ознаки, в порівнянні з найближчим аналогом, забезпечують в період пресування плавну зміну висоти горизонтального робочого каналу в зоні його прилягання до вертикального каналу та вертикальне переміщення заслінки, що відсутнє в найближчому аналогу і приводить до набуття відпресованим виробом змінної товщини по його довжині при одночасному підвищенні зміцнення, розширюючи цим технологічні можливості і область використання. На фіг. 1 схематично зображений заявлений ПКП, загальний вигляд в початковому стані; на фіг. 2 - те ж саме на кінцевому етапі пресування; на фіг. 3 - те ж саме, в кінці видалення виробу з зони пресування. ПКП містить контейнер 1 з вертикальним 2 та наскрізним горизонтальним 3 каналами, що перетинаються між собою під прямим кутом глухим. В каналі 2 контейнера 1 розташовані робочий пуансон 4 та прилегла до нього заслінка 5, а в каналі 3 - підставка 6, яка приєднана до штоку 7 з'єднаного з контейнером гідроциліндра 8 високого тиску. Підставка 6 виконана з двома робочими гранями (поверхнями) - повздовжньою 9, похило розташованою до її осі 10 під кутом α, і поперечною 11, а суміжний з нею торець 12 заслінки 5 виконаний по формі повздовжньої грані підставки. Працює ПКП наступним чином. Спочатку заготовку 13 вставляють в канал 2 і необхідним переміщенням підставки 6 за допомогою штока 7 водять її робочі грані 11, 9 в контакт з нижнім кінцем заготовки. Потім штоком 7 гідроциліндра 8 на робочій поверхні 11 підставки 6 силою F створюють необхідний протитиск, навантажують силою F1 робочий пуансон 4 і випресовують (видавлюють) матеріал заготовки з каналу 2 в канал 3 (фіг. 2), внаслідок чого вона змінює своє положення з вертикального на горизонтальне, а її матеріал ущільнюється та пластично пророблюється, а отже і зміцнюється. При переміщенні заготовки з вертикального в горизонтальний канал підставка 6 похило розташованою гранню 9 підіймає заслінку 5 вгору, внаслідок чого випресована заготовка 14 набуває змінну товщину "Н" по її довжині "l" та отримує додаткове зміцнення в наслідок перетворення рухом заслінки пасивної сили тертя на її робочій поверхні в активну силу тертя 14 (фіг. 1). Після пресування (фіг. 2) заслінка 5 підіймається в гору разом з пуансоном 4 і випресована заготовка 14 виштовхується штоком 7 гідроциліндра 8 за межі зони пресування (фіг. 3). 1 UA 93122 U 5 10 15 Оскільки похиле розташування повздовжньої робочої грані 9 підставки 6 при її переміщенні змінює висоту Н перетікання матеріалу заготовки з вертикального 2 в горизонтальний 3 канал та викликає вертикальне переміщення заслінки 5 з виникненням на її робочій поверхні активної сили тертя 14, що відсутнє в найближчому аналогу, то заготовка після випресування в канал 3 набуває змінну товщину "H" по її довжині "l" а ефективність зміцнення її матеріалу зростає. Забезпечення виготовлення виробів зі зміною, замість постійної в найближчому аналогу, товщиною по довжині з одночасним підвищенням ефективності зміцнення розширює технологічні можливості та область використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для кутового пресування, що містить контейнер з вертикальним глухим і горизонтальним наскрізним каналами, що перетинаються між собою під прямим кутом, і розташовані в каналах контейнера робочий пуансон, заслінку та приєднану до штоку гідроциліндра високого тиску підставку з повздовжньою і поперечною робочими гранями, який відрізняється тим, що повздовжня робоча грань підставки розташована похило до її осі, а суміжний з нею торець заслінки виконаний по формі повздовжньої робочої грані. 2 UA 93122 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
