Завантажувальна секція одночерв’ячного екструдера

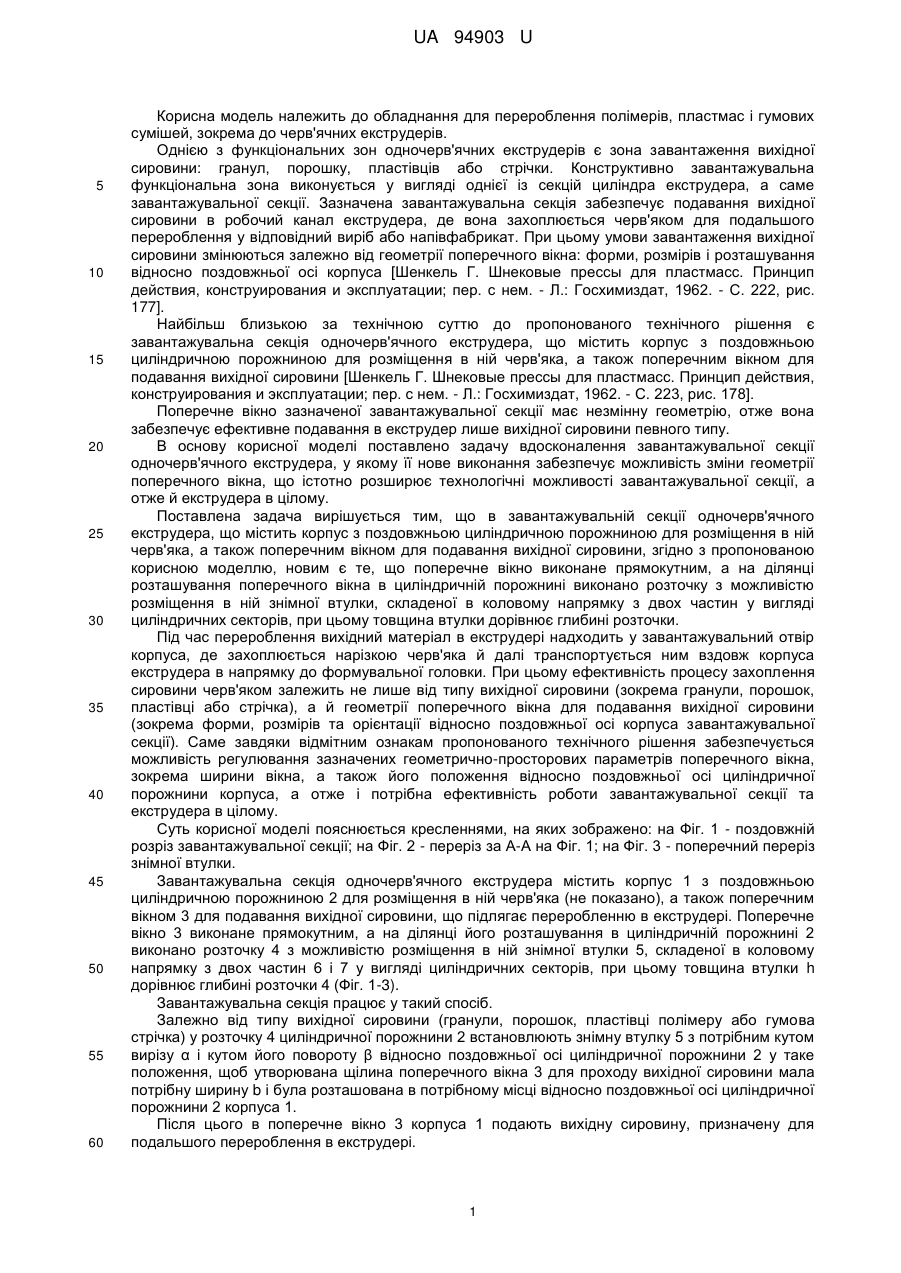

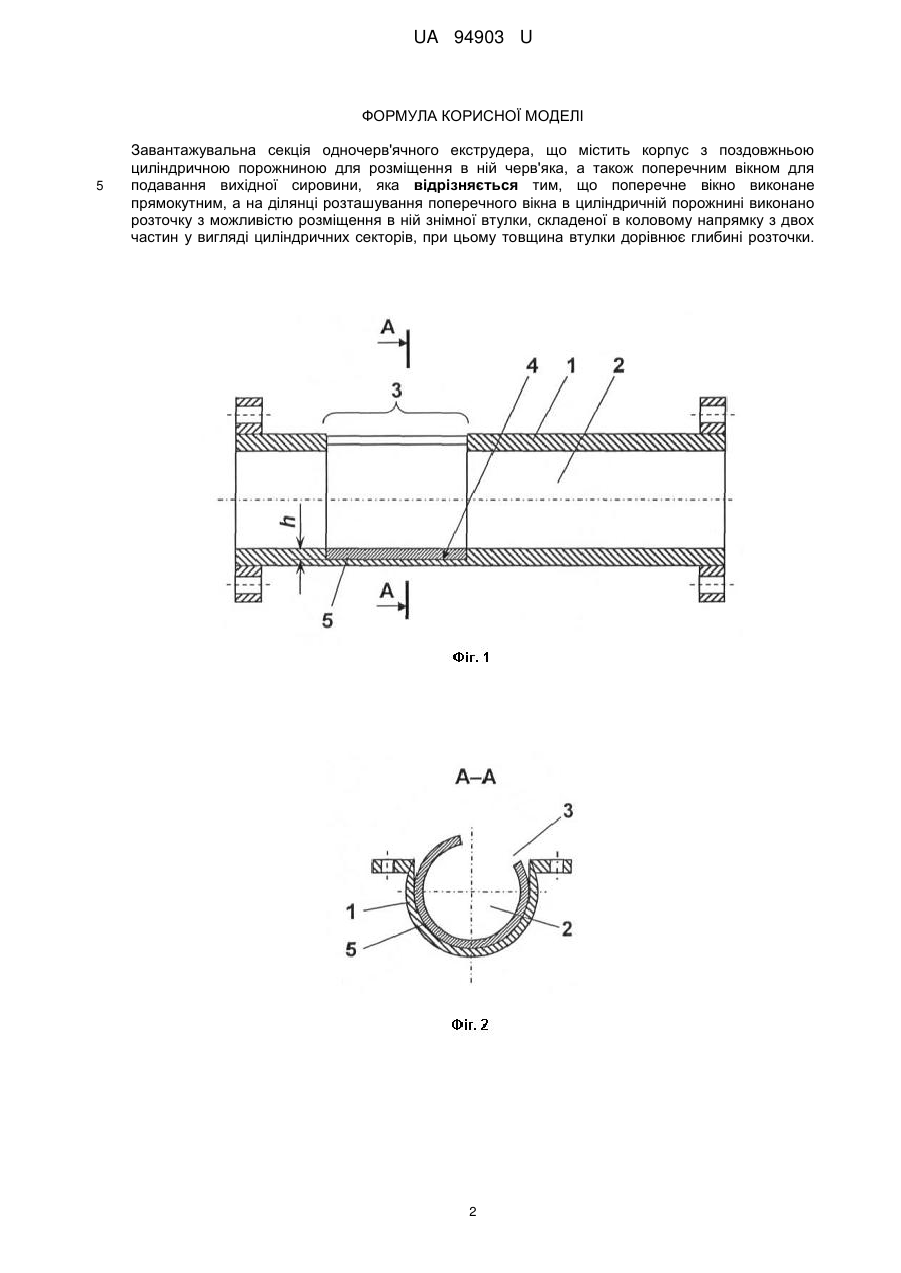

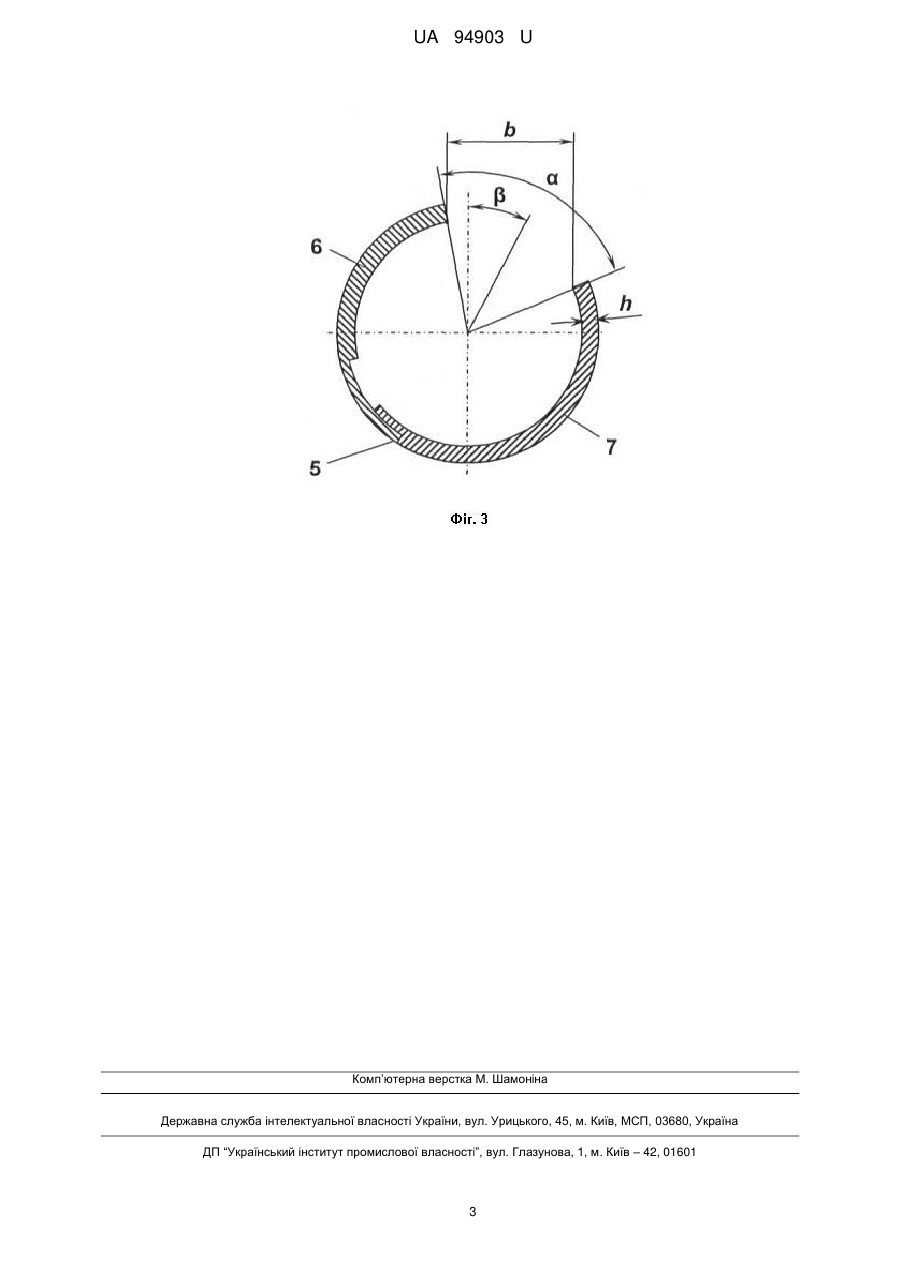

Реферат: Завантажувальна секція одночерв'ячного екструдера містить корпус з поздовжньою циліндричною порожниною для розміщення в ній черв'яка, а також поперечним вікном для подавання вихідної сировини. Поперечне вікно виконане прямокутним, а на ділянці розташування поперечного вікна в циліндричній порожнині виконано розточку з можливістю розміщення в ній знімної втулки, складеної в коловому напрямку з двох частин у вигляді циліндричних секторів, при цьому товщина втулки дорівнює глибині розточки. UA 94903 U (54) ЗАВАНТАЖУВАЛЬНА СЕКЦІЯ ОДНОЧЕРВ'ЯЧНОГО ЕКСТРУДЕРА UA 94903 U UA 94903 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для перероблення полімерів, пластмас і гумових сумішей, зокрема до черв'ячних екструдерів. Однією з функціональних зон одночерв'ячних екструдерів є зона завантаження вихідної сировини: гранул, порошку, пластівців або стрічки. Конструктивно завантажувальна функціональна зона виконується у вигляді однієї із секцій циліндра екструдера, а саме завантажувальної секції. Зазначена завантажувальна секція забезпечує подавання вихідної сировини в робочий канал екструдера, де вона захоплюється черв'яком для подальшого перероблення у відповідний виріб або напівфабрикат. При цьому умови завантаження вихідної сировини змінюються залежно від геометрії поперечного вікна: форми, розмірів і розташування відносно поздовжньої осі корпуса [Шенкель Г. Шнековые прессы для пластмасс. Принцип действия, конструирования и эксплуатации; пер. с нем. - Л.: Госхимиздат, 1962. - С. 222, рис. 177]. Найбільш близькою за технічною суттю до пропонованого технічного рішення є завантажувальна секція одночерв'ячного екструдера, що містить корпус з поздовжньою циліндричною порожниною для розміщення в ній черв'яка, а також поперечним вікном для подавання вихідної сировини [Шенкель Г. Шнековые прессы для пластмасс. Принцип действия, конструирования и эксплуатации; пер. с нем. - Л.: Госхимиздат, 1962. - С. 223, рис. 178]. Поперечне вікно зазначеної завантажувальної секції має незмінну геометрію, отже вона забезпечує ефективне подавання в екструдер лише вихідної сировини певного типу. В основу корисної моделі поставлено задачу вдосконалення завантажувальної секції одночерв'ячного екструдера, у якому її нове виконання забезпечує можливість зміни геометрії поперечного вікна, що істотно розширює технологічні можливості завантажувальної секції, а отже й екструдера в цілому. Поставлена задача вирішується тим, що в завантажувальній секції одночерв'ячного екструдера, що містить корпус з поздовжньою циліндричною порожниною для розміщення в ній черв'яка, а також поперечним вікном для подавання вихідної сировини, згідно з пропонованою корисною моделлю, новим є те, що поперечне вікно виконане прямокутним, а на ділянці розташування поперечного вікна в циліндричній порожнині виконано розточку з можливістю розміщення в ній знімної втулки, складеної в коловому напрямку з двох частин у вигляді циліндричних секторів, при цьому товщина втулки дорівнює глибині розточки. Під час перероблення вихідний матеріал в екструдері надходить у завантажувальний отвір корпуса, де захоплюється нарізкою черв'яка й далі транспортується ним вздовж корпуса екструдера в напрямку до формувальної головки. При цьому ефективність процесу захоплення сировини черв'яком залежить не лише від типу вихідної сировини (зокрема гранули, порошок, пластівці або стрічка), а й геометрії поперечного вікна для подавання вихідної сировини (зокрема форми, розмірів та орієнтації відносно поздовжньої осі корпуса завантажувальної секції). Саме завдяки відмітним ознакам пропонованого технічного рішення забезпечується можливість регулювання зазначених геометрично-просторових параметрів поперечного вікна, зокрема ширини вікна, а також його положення відносно поздовжньої осі циліндричної порожнини корпуса, а отже і потрібна ефективність роботи завантажувальної секції та екструдера в цілому. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз завантажувальної секції; на Фіг. 2 - переріз за А-А на Фіг. 1; на Фіг. 3 - поперечний переріз знімної втулки. Завантажувальна секція одночерв'ячного екструдера містить корпус 1 з поздовжньою циліндричною порожниною 2 для розміщення в ній черв'яка (не показано), а також поперечним вікном 3 для подавання вихідної сировини, що підлягає переробленню в екструдері. Поперечне вікно 3 виконане прямокутним, а на ділянці його розташування в циліндричній порожнині 2 виконано розточку 4 з можливістю розміщення в ній знімної втулки 5, складеної в коловому напрямку з двох частин 6 і 7 у вигляді циліндричних секторів, при цьому товщина втулки h дорівнює глибині розточки 4 (Фіг. 1-3). Завантажувальна секція працює у такий спосіб. Залежно від типу вихідної сировини (гранули, порошок, пластівці полімеру або гумова стрічка) у розточку 4 циліндричної порожнини 2 встановлюють знімну втулку 5 з потрібним кутом вирізу α і кутом його повороту β відносно поздовжньої осі циліндричної порожнини 2 у таке положення, щоб утворювана щілина поперечного вікна 3 для проходу вихідної сировини мала потрібну ширину b і була розташована в потрібному місці відносно поздовжньої осі циліндричної порожнини 2 корпуса 1. Після цього в поперечне вікно 3 корпуса 1 подають вихідну сировину, призначену для подальшого перероблення в екструдері. 1 UA 94903 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Завантажувальна секція одночерв'ячного екструдера, що містить корпус з поздовжньою циліндричною порожниною для розміщення в ній черв'яка, а також поперечним вікном для подавання вихідної сировини, яка відрізняється тим, що поперечне вікно виконане прямокутним, а на ділянці розташування поперечного вікна в циліндричній порожнині виконано розточку з можливістю розміщення в ній знімної втулки, складеної в коловому напрямку з двох частин у вигляді циліндричних секторів, при цьому товщина втулки дорівнює глибині розточки. 2 UA 94903 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
