Пристрій для відведення вихлопних газів двигуна внутрішнього згорання підземного транспортного засобу

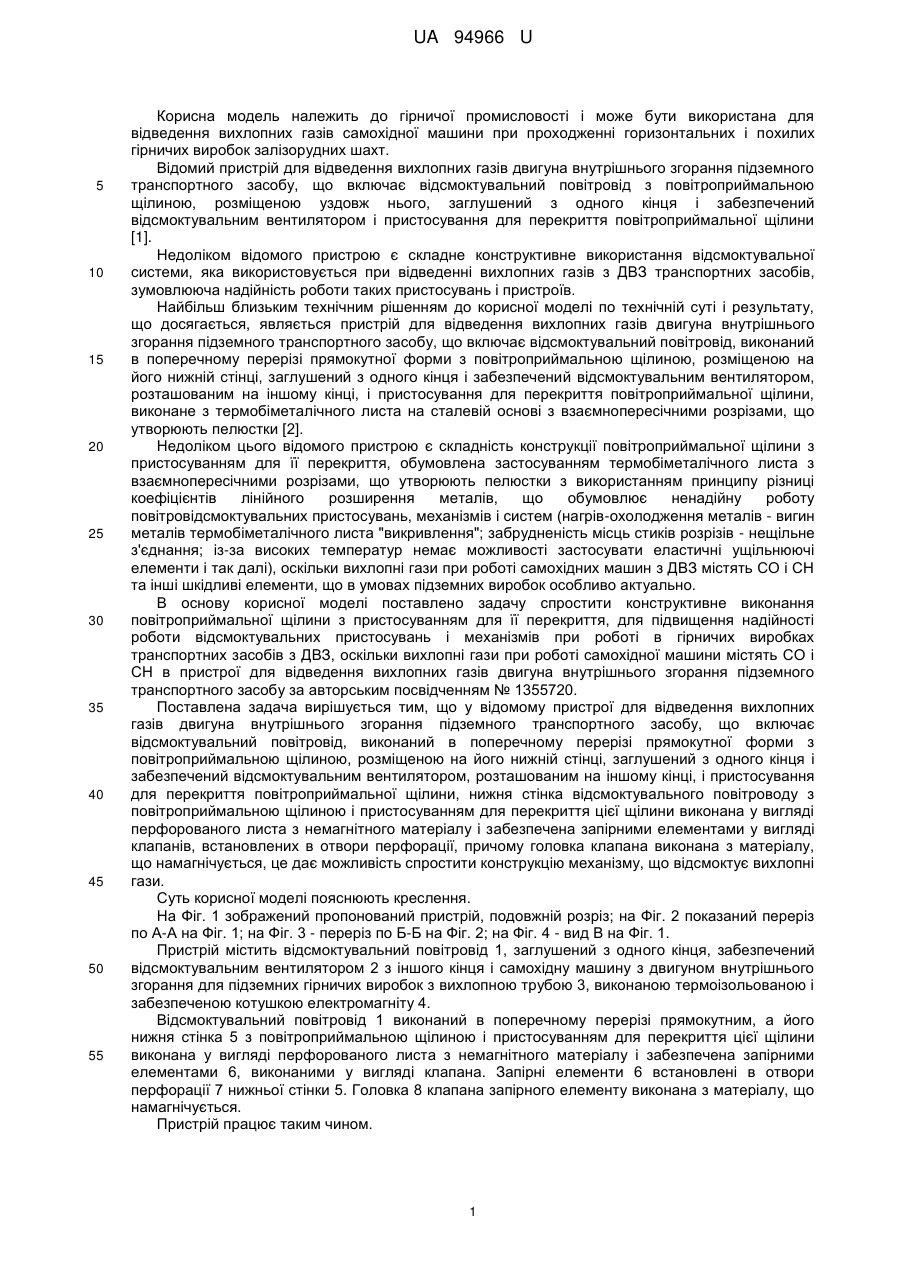

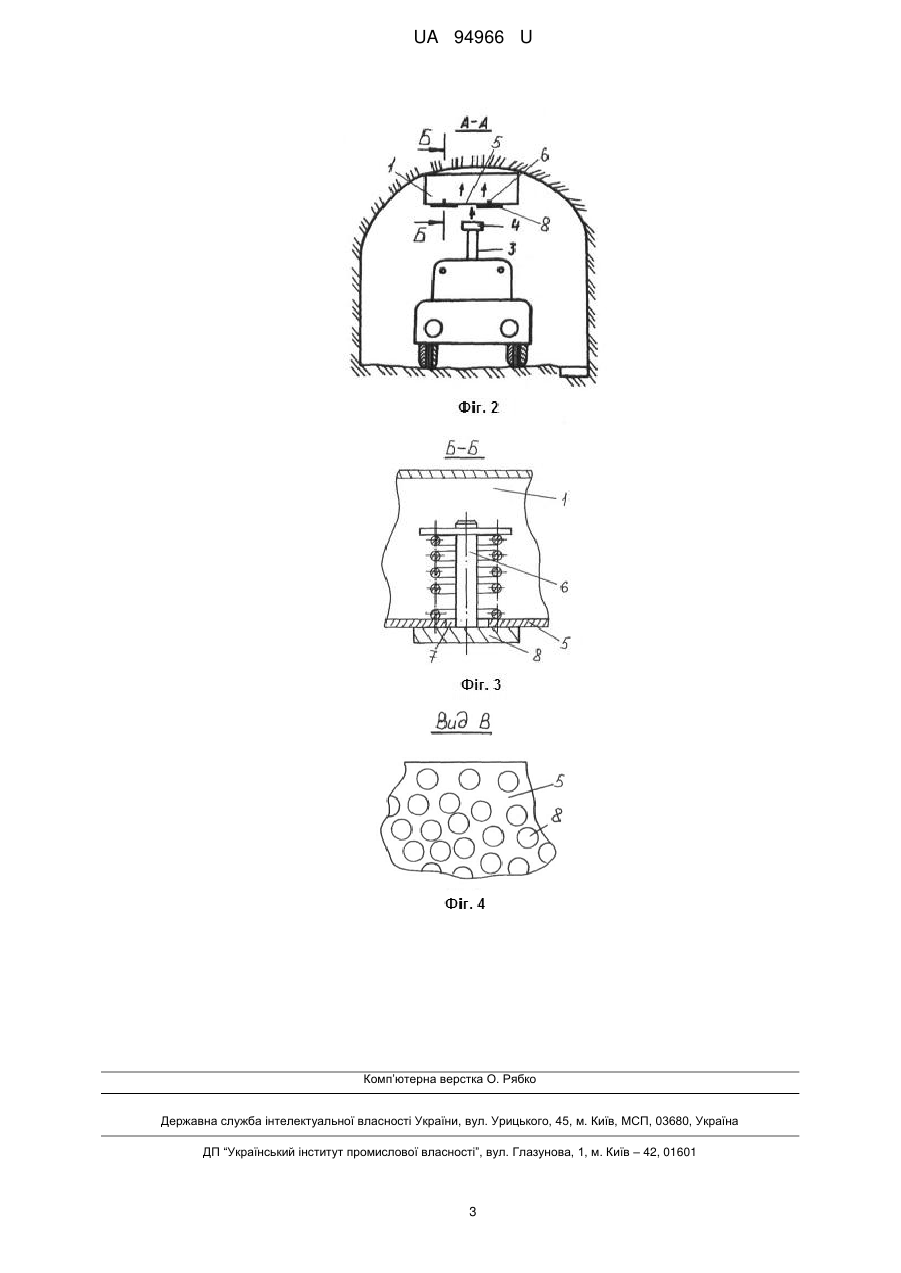

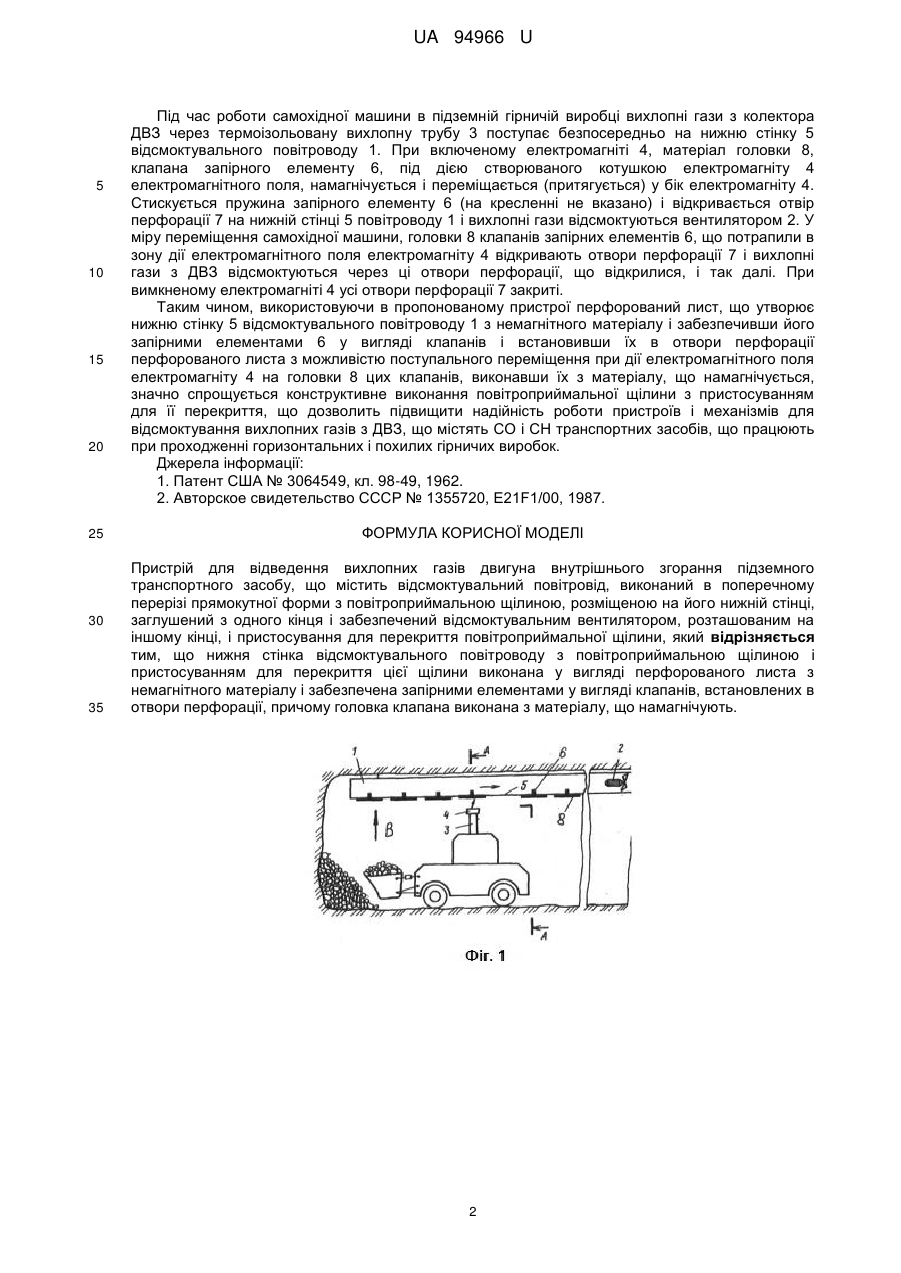

Реферат: Пристрій для відведення вихлопних газів двигуна внутрішнього згорання підземного транспортного засобу містить відсмоктувальний повітровід, виконаний в поперечному перерізі прямокутної форми з повітроприймальною щілиною, розміщеною на його нижній стінці, заглушений з одного кінця і забезпечений відсмоктувальним вентилятором, розташованим на іншому кінці, і пристосування для перекриття повітроприймальної щілини. Нижня стінка відсмоктувального повітроводу з повітроприймальною щілиною і пристосуванням для перекриття цієї щілини виконана у вигляді перфорованого листа з немагнітного матеріалу і забезпечена запірними елементами у вигляді клапанів, встановлених в отвори перфорації. Головка клапана виконана з матеріалу, що намагнічують. UA 94966 U (54) ПРИСТРІЙ ДЛЯ ВІДВЕДЕННЯ ВИХЛОПНИХ ГАЗІВ ДВИГУНА ВНУТРІШНЬОГО ЗГОРАННЯ ПІДЗЕМНОГО ТРАНСПОРТНОГО ЗАСОБУ UA 94966 U UA 94966 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості і може бути використана для відведення вихлопних газів самохідної машини при проходженні горизонтальних і похилих гірничих виробок залізорудних шахт. Відомий пристрій для відведення вихлопних газів двигуна внутрішнього згорання підземного транспортного засобу, що включає відсмоктувальний повітровід з повітроприймальною щілиною, розміщеною уздовж нього, заглушений з одного кінця і забезпечений відсмоктувальним вентилятором і пристосування для перекриття повітроприймальної щілини [1]. Недоліком відомого пристрою є складне конструктивне використання відсмоктувальної системи, яка використовується при відведенні вихлопних газів з ДВЗ транспортних засобів, зумовлююча надійність роботи таких пристосувань і пристроїв. Найбільш близьким технічним рішенням до корисної моделі по технічній суті і результату, що досягається, являється пристрій для відведення вихлопних газів двигуна внутрішнього згорання підземного транспортного засобу, що включає відсмоктувальний повітровід, виконаний в поперечному перерізі прямокутної форми з повітроприймальною щілиною, розміщеною на його нижній стінці, заглушений з одного кінця і забезпечений відсмоктувальним вентилятором, розташованим на іншому кінці, і пристосування для перекриття повітроприймальної щілини, виконане з термобіметалічного листа на сталевій основі з взаємнопересічними розрізами, що утворюють пелюстки [2]. Недоліком цього відомого пристрою є складність конструкції повітроприймальної щілини з пристосуванням для її перекриття, обумовлена застосуванням термобіметалічного листа з взаємнопересічними розрізами, що утворюють пелюстки з використанням принципу різниці коефіцієнтів лінійного розширення металів, що обумовлює ненадійну роботу повітровідсмоктувальних пристосувань, механізмів і систем (нагрів-охолодження металів - вигин металів термобіметалічного листа "викривлення"; забрудненість місць стиків розрізів - нещільне з'єднання; із-за високих температур немає можливості застосувати еластичні ущільнюючі елементи і так далі), оскільки вихлопні гази при роботі самохідних машин з ДВЗ містять CO і СН та інші шкідливі елементи, що в умовах підземних виробок особливо актуально. В основу корисної моделі поставлено задачу спростити конструктивне виконання повітроприймальної щілини з пристосуванням для її перекриття, для підвищення надійності роботи відсмоктувальних пристосувань і механізмів при роботі в гірничих виробках транспортних засобів з ДВЗ, оскільки вихлопні гази при роботі самохідної машини містять CO і СН в пристрої для відведення вихлопних газів двигуна внутрішнього згорання підземного транспортного засобу за авторським посвідченням № 1355720. Поставлена задача вирішується тим, що у відомому пристрої для відведення вихлопних газів двигуна внутрішнього згорання підземного транспортного засобу, що включає відсмоктувальний повітровід, виконаний в поперечному перерізі прямокутної форми з повітроприймальною щілиною, розміщеною на його нижній стінці, заглушений з одного кінця і забезпечений відсмоктувальним вентилятором, розташованим на іншому кінці, і пристосування для перекриття повітроприймальної щілини, нижня стінка відсмоктувального повітроводу з повітроприймальною щілиною і пристосуванням для перекриття цієї щілини виконана у вигляді перфорованого листа з немагнітного матеріалу і забезпечена запірними елементами у вигляді клапанів, встановлених в отвори перфорації, причому головка клапана виконана з матеріалу, що намагнічується, це дає можливість спростити конструкцію механізму, що відсмоктує вихлопні гази. Суть корисної моделі пояснюють креслення. На Фіг. 1 зображений пропонований пристрій, подовжній розріз; на Фіг. 2 показаний переріз по А-А на Фіг. 1; на Фіг. 3 - переріз по Б-Б на Фіг. 2; на Фіг. 4 - вид В на Фіг. 1. Пристрій містить відсмоктувальний повітровід 1, заглушений з одного кінця, забезпечений відсмоктувальним вентилятором 2 з іншого кінця і самохідну машину з двигуном внутрішнього згорання для підземних гірничих виробок з вихлопною трубою 3, виконаною термоізольованою і забезпеченою котушкою електромагніту 4. Відсмоктувальний повітровід 1 виконаний в поперечному перерізі прямокутним, а його нижня стінка 5 з повітроприймальною щілиною і пристосуванням для перекриття цієї щілини виконана у вигляді перфорованого листа з немагнітного матеріалу і забезпечена запірними елементами 6, виконаними у вигляді клапана. Запірні елементи 6 встановлені в отвори перфорації 7 нижньої стінки 5. Головка 8 клапана запірного елементу виконана з матеріалу, що намагнічується. Пристрій працює таким чином. 1 UA 94966 U 5 10 15 20 25 30 35 Під час роботи самохідної машини в підземній гірничій виробці вихлопні гази з колектора ДВЗ через термоізольовану вихлопну трубу 3 поступає безпосередньо на нижню стінку 5 відсмоктувального повітроводу 1. При включеному електромагніті 4, матеріал головки 8, клапана запірного елементу 6, під дією створюваного котушкою електромагніту 4 електромагнітного поля, намагнічується і переміщається (притягується) у бік електромагніту 4. Стискується пружина запірного елементу 6 (на кресленні не вказано) і відкривається отвір перфорації 7 на нижній стінці 5 повітроводу 1 і вихлопні гази відсмоктуються вентилятором 2. У міру переміщення самохідної машини, головки 8 клапанів запірних елементів 6, що потрапили в зону дії електромагнітного поля електромагніту 4 відкривають отвори перфорації 7 і вихлопні гази з ДВЗ відсмоктуються через ці отвори перфорації, що відкрилися, і так далі. При вимкненому електромагніті 4 усі отвори перфорації 7 закриті. Таким чином, використовуючи в пропонованому пристрої перфорований лист, що утворює нижню стінку 5 відсмоктувального повітроводу 1 з немагнітного матеріалу і забезпечивши його запірними елементами 6 у вигляді клапанів і встановивши їх в отвори перфорації перфорованого листа з можливістю поступального переміщення при дії електромагнітного поля електромагніту 4 на головки 8 цих клапанів, виконавши їх з матеріалу, що намагнічується, значно спрощується конструктивне виконання повітроприймальної щілини з пристосуванням для її перекриття, що дозволить підвищити надійність роботи пристроїв і механізмів для відсмоктування вихлопних газів з ДВЗ, що містять СО і СН транспортних засобів, що працюють при проходженні горизонтальних і похилих гірничих виробок. Джерела інформації: 1. Патент США № 3064549, кл. 98-49, 1962. 2. Авторское свидетельство СССР № 1355720, Е21F1/00, 1987. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для відведення вихлопних газів двигуна внутрішнього згорання підземного транспортного засобу, що містить відсмоктувальний повітровід, виконаний в поперечному перерізі прямокутної форми з повітроприймальною щілиною, розміщеною на його нижній стінці, заглушений з одного кінця і забезпечений відсмоктувальним вентилятором, розташованим на іншому кінці, і пристосування для перекриття повітроприймальної щілини, який відрізняється тим, що нижня стінка відсмоктувального повітроводу з повітроприймальною щілиною і пристосуванням для перекриття цієї щілини виконана у вигляді перфорованого листа з немагнітного матеріалу і забезпечена запірними елементами у вигляді клапанів, встановлених в отвори перфорації, причому головка клапана виконана з матеріалу, що намагнічують. 2 UA 94966 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
