Різцевий блок для чорнових токарних робіт

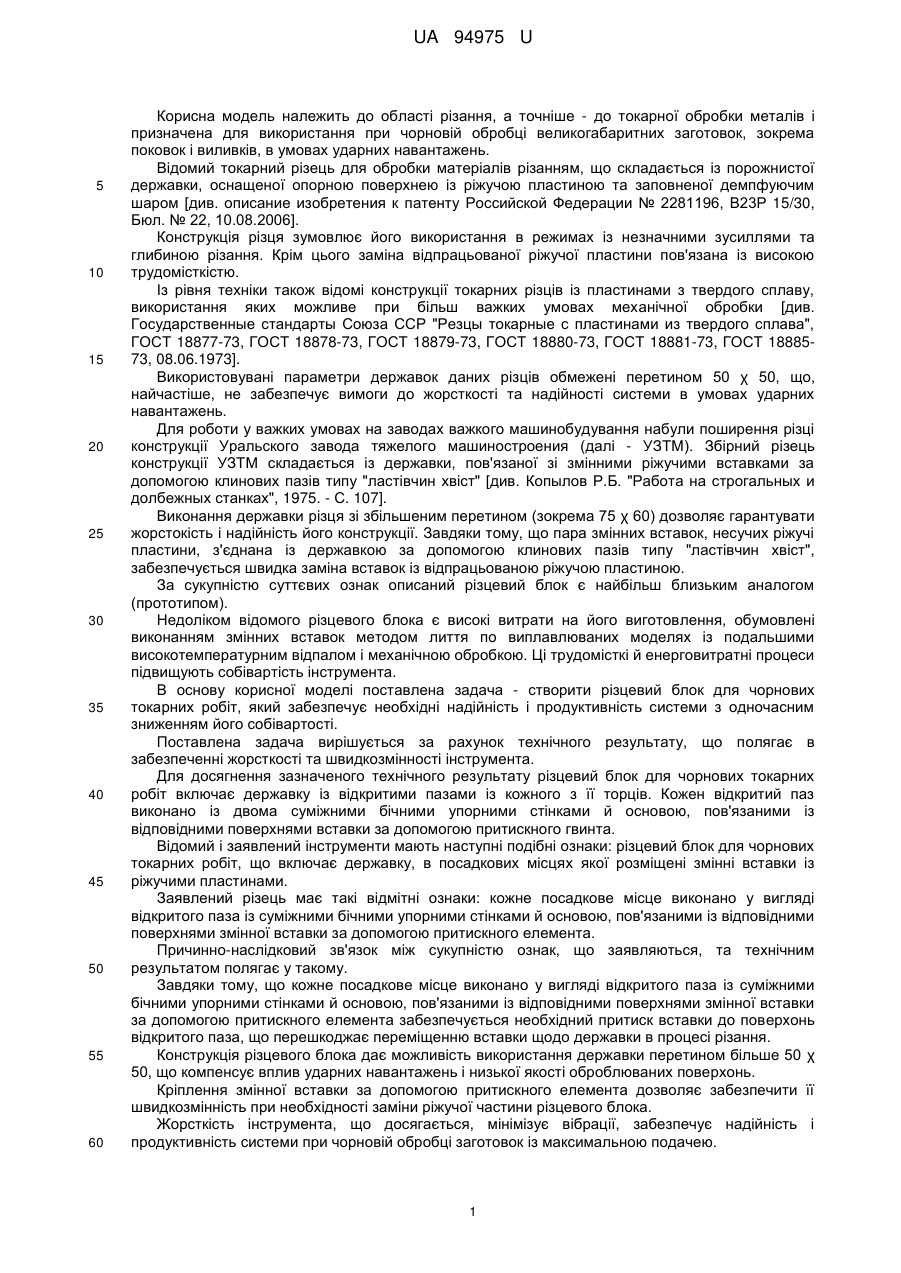

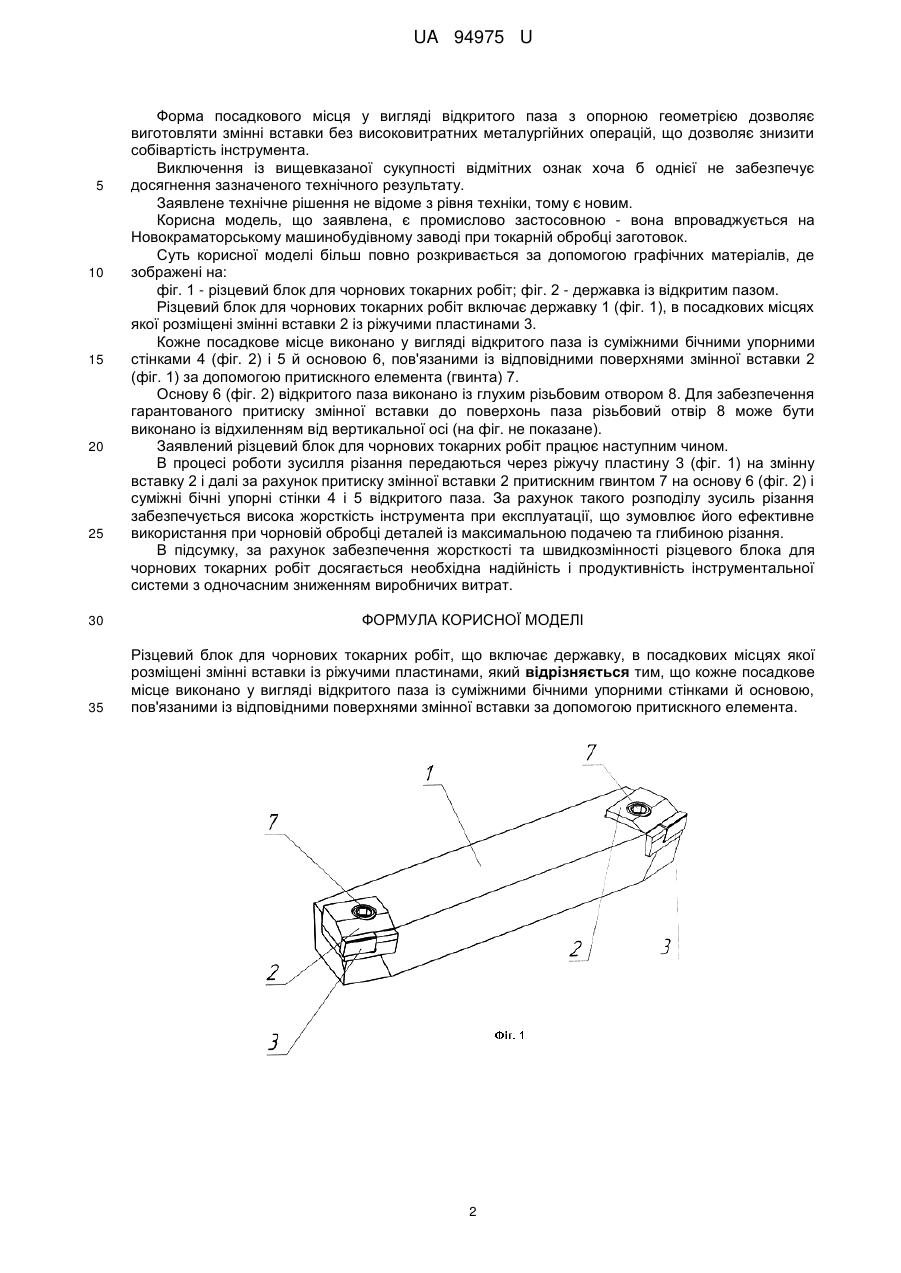

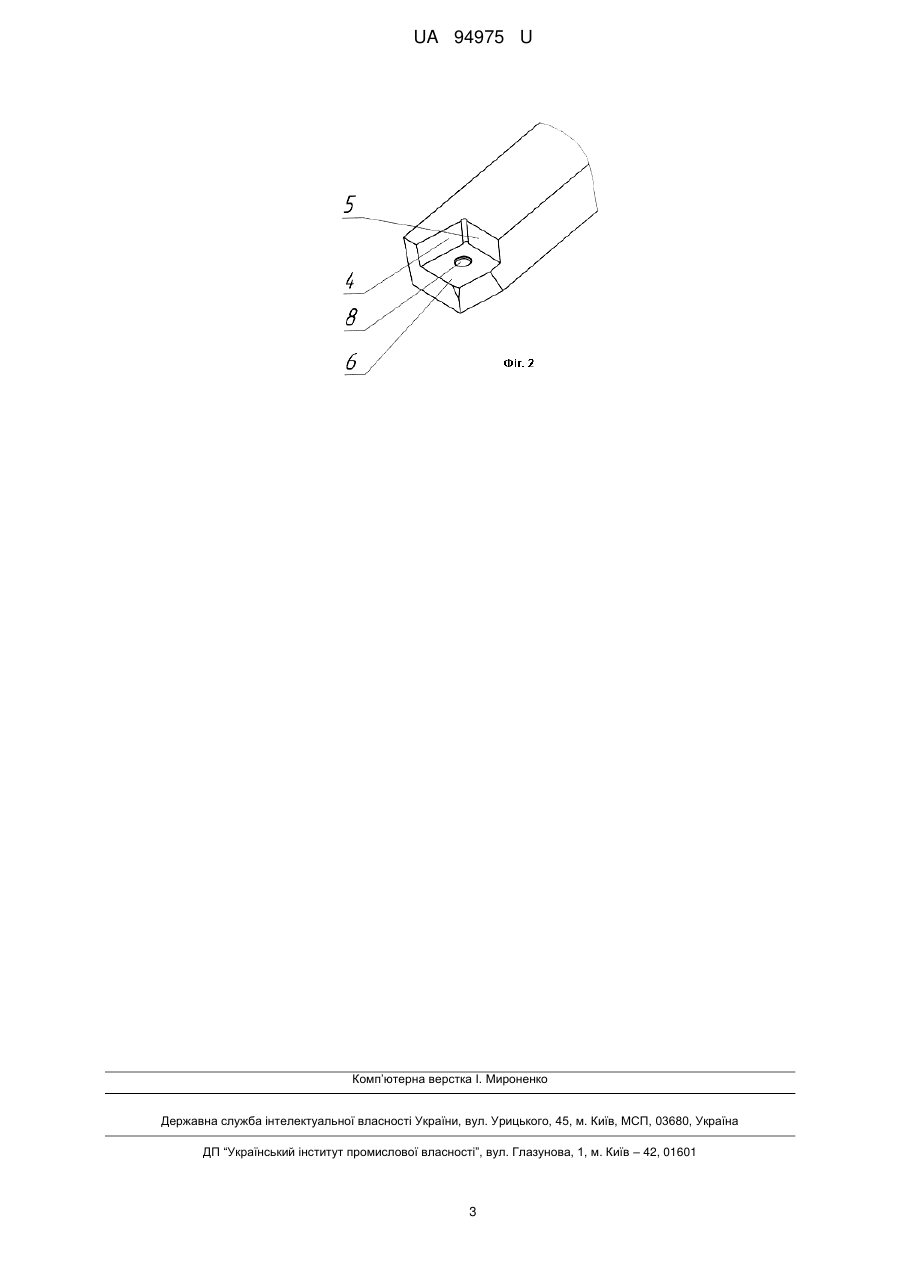

Реферат: Різцевий блок для чорнових токарних робіт включає державку, в посадкових місцях якої розміщені змінні вставки із ріжучими пластинами. Кожне посадкове місце виконано у вигляді відкритого паза із суміжними бічними упорними стінками й основою, пов'язаними із відповідними поверхнями змінної вставки за допомогою притискного елемента. UA 94975 U (54) РІЗЦЕВИЙ БЛОК ДЛЯ ЧОРНОВИХ ТОКАРНИХ РОБІТ UA 94975 U UA 94975 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області різання, а точніше - до токарної обробки металів і призначена для використання при чорновій обробці великогабаритних заготовок, зокрема поковок і виливків, в умовах ударних навантажень. Відомий токарний різець для обробки матеріалів різанням, що складається із порожнистої державки, оснащеної опорною поверхнею із ріжучою пластиною та заповненої демпфуючим шаром [див. описание изобретения к патенту Российской Федерации № 2281196, В23Р 15/30, Бюл. № 22, 10.08.2006]. Конструкція різця зумовлює його використання в режимах із незначними зусиллями та глибиною різання. Крім цього заміна відпрацьованої ріжучої пластини пов'язана із високою трудомісткістю. Із рівня техніки також відомі конструкції токарних різців із пластинами з твердого сплаву, використання яких можливе при більш важких умовах механічної обробки [див. Государственные стандарты Союза ССР "Резцы токарные с пластинами из твердого сплава", ГОСТ 18877-73, ГОСТ 18878-73, ГОСТ 18879-73, ГОСТ 18880-73, ГОСТ 18881-73, ГОСТ 1888573, 08.06.1973]. Використовувані параметри державок даних різців обмежені перетином 50 χ 50, що, найчастіше, не забезпечує вимоги до жорсткості та надійності системи в умовах ударних навантажень. Для роботи у важких умовах на заводах важкого машинобудування набули поширення різці конструкції Уральского завода тяжелого машиностроения (далі - УЗТМ). Збірний різець конструкції УЗТМ складається із державки, пов'язаної зі змінними ріжучими вставками за допомогою клинових пазів типу "ластівчин хвіст" [див. Копылов Р.Б. "Работа на строгальных и долбежных станках", 1975. - С. 107]. Виконання державки різця зі збільшеним перетином (зокрема 75 χ 60) дозволяє гарантувати жорстокість і надійність його конструкції. Завдяки тому, що пара змінних вставок, несучих ріжучі пластини, з'єднана із державкою за допомогою клинових пазів типу "ластівчин хвіст", забезпечується швидка заміна вставок із відпрацьованою ріжучою пластиною. За сукупністю суттєвих ознак описаний різцевий блок є найбільш близьким аналогом (прототипом). Недоліком відомого різцевого блока є високі витрати на його виготовлення, обумовлені виконанням змінних вставок методом лиття по виплавлюваних моделях із подальшими високотемпературним відпалом і механічною обробкою. Ці трудомісткі й енерговитратні процеси підвищують собівартість інструмента. В основу корисної моделі поставлена задача - створити різцевий блок для чорнових токарних робіт, який забезпечує необхідні надійність і продуктивність системи з одночасним зниженням його собівартості. Поставлена задача вирішується за рахунок технічного результату, що полягає в забезпеченні жорсткості та швидкозмінності інструмента. Для досягнення зазначеного технічного результату різцевий блок для чорнових токарних робіт включає державку із відкритими пазами із кожного з її торців. Кожен відкритий паз виконано із двома суміжними бічними упорними стінками й основою, пов'язаними із відповідними поверхнями вставки за допомогою притискного гвинта. Відомий і заявлений інструменти мають наступні подібні ознаки: різцевий блок для чорнових токарних робіт, що включає державку, в посадкових місцях якої розміщені змінні вставки із ріжучими пластинами. Заявлений різець має такі відмітні ознаки: кожне посадкове місце виконано у вигляді відкритого паза із суміжними бічними упорними стінками й основою, пов'язаними із відповідними поверхнями змінної вставки за допомогою притискного елемента. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Завдяки тому, що кожне посадкове місце виконано у вигляді відкритого паза із суміжними бічними упорними стінками й основою, пов'язаними із відповідними поверхнями змінної вставки за допомогою притискного елемента забезпечується необхідний притиск вставки до поверхонь відкритого паза, що перешкоджає переміщенню вставки щодо державки в процесі різання. Конструкція різцевого блока дає можливість використання державки перетином більше 50 χ 50, що компенсує вплив ударних навантажень і низької якості оброблюваних поверхонь. Кріплення змінної вставки за допомогою притискного елемента дозволяє забезпечити її швидкозмінність при необхідності заміни ріжучої частини різцевого блока. Жорсткість інструмента, що досягається, мінімізує вібрації, забезпечує надійність і продуктивність системи при чорновій обробці заготовок із максимальною подачею. 1 UA 94975 U 5 10 15 20 25 Форма посадкового місця у вигляді відкритого паза з опорною геометрією дозволяє виготовляти змінні вставки без високовитратних металургійних операцій, що дозволяє знизити собівартість інструмента. Виключення із вищевказаної сукупності відмітних ознак хоча б однієї не забезпечує досягнення зазначеного технічного результату. Заявлене технічне рішення не відоме з рівня техніки, тому є новим. Корисна модель, що заявлена, є промислово застосовною - вона впроваджується на Новокраматорському машинобудівному заводі при токарній обробці заготовок. Суть корисної моделі більш повно розкривається за допомогою графічних матеріалів, де зображені на: фіг. 1 - різцевий блок для чорнових токарних робіт; фіг. 2 - державка із відкритим пазом. Різцевий блок для чорнових токарних робіт включає державку 1 (фіг. 1), в посадкових місцях якої розміщені змінні вставки 2 із ріжучими пластинами 3. Кожне посадкове місце виконано у вигляді відкритого паза із суміжними бічними упорними стінками 4 (фіг. 2) і 5 й основою 6, пов'язаними із відповідними поверхнями змінної вставки 2 (фіг. 1) за допомогою притискного елемента (гвинта) 7. Основу 6 (фіг. 2) відкритого паза виконано із глухим різьбовим отвором 8. Для забезпечення гарантованого притиску змінної вставки до поверхонь паза різьбовий отвір 8 може бути виконано із відхиленням від вертикальної осі (на фіг. не показане). Заявлений різцевий блок для чорнових токарних робіт працює наступним чином. В процесі роботи зусилля різання передаються через ріжучу пластину 3 (фіг. 1) на змінну вставку 2 і далі за рахунок притиску змінної вставки 2 притискним гвинтом 7 на основу 6 (фіг. 2) і суміжні бічні упорні стінки 4 і 5 відкритого паза. За рахунок такого розподілу зусиль різання забезпечується висока жорсткість інструмента при експлуатації, що зумовлює його ефективне використання при чорновій обробці деталей із максимальною подачею та глибиною різання. В підсумку, за рахунок забезпечення жорсткості та швидкозмінності різцевого блока для чорнових токарних робіт досягається необхідна надійність і продуктивність інструментальної системи з одночасним зниженням виробничих витрат. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Різцевий блок для чорнових токарних робіт, що включає державку, в посадкових місцях якої розміщені змінні вставки із ріжучими пластинами, який відрізняється тим, що кожне посадкове місце виконано у вигляді відкритого паза із суміжними бічними упорними стінками й основою, пов'язаними із відповідними поверхнями змінної вставки за допомогою притискного елемента. 2 UA 94975 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
