Спосіб нормалізації температурних умов при проведенні тупикових пластових виробок

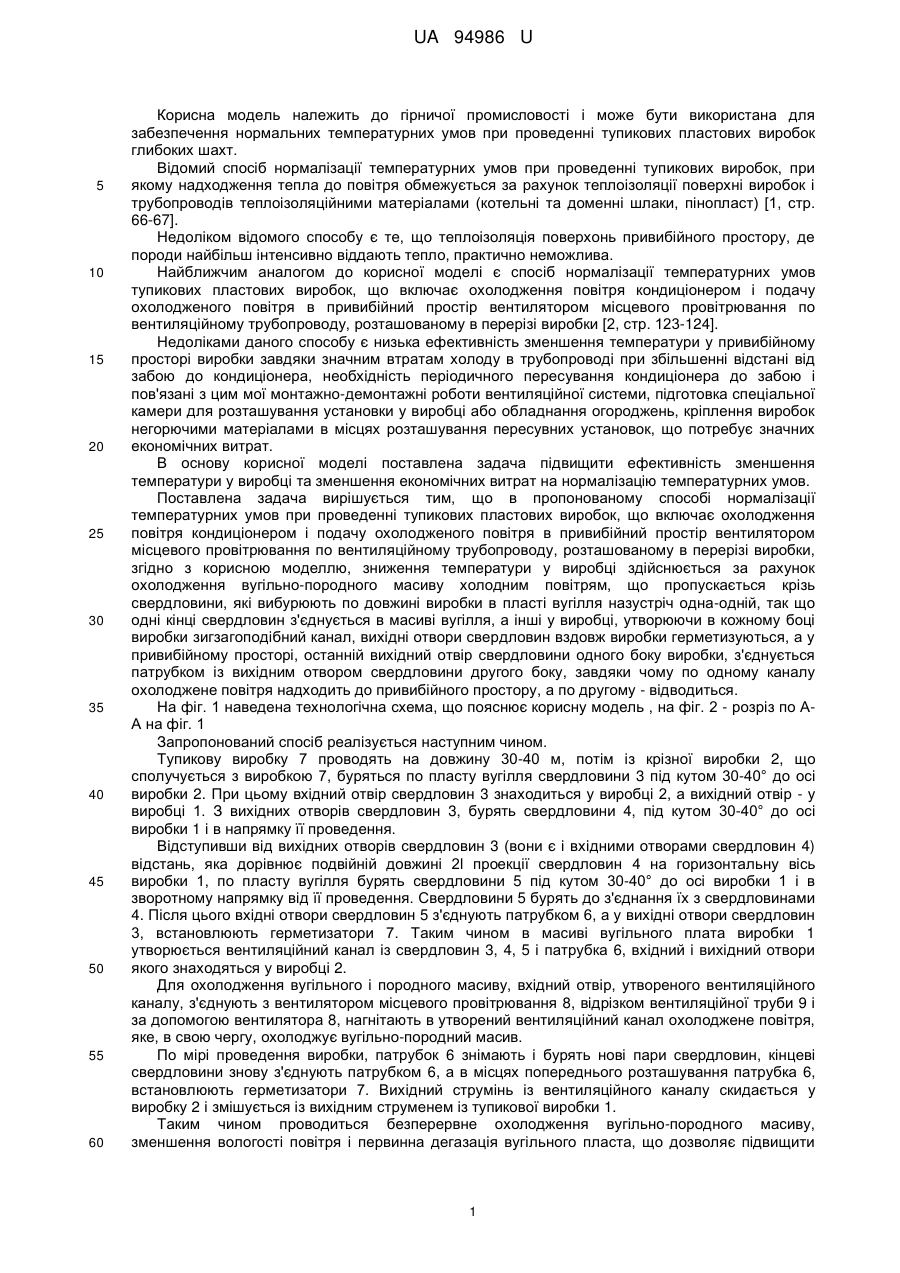

Реферат: UA 94986 U UA 94986 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості і може бути використана для забезпечення нормальних температурних умов при проведенні тупикових пластових виробок глибоких шахт. Відомий спосіб нормалізації температурних умов при проведенні тупикових виробок, при якому надходження тепла до повітря обмежується за рахунок теплоізоляції поверхні виробок і трубопроводів теплоізоляційними матеріалами (котельні та доменні шлаки, пінопласт) [1, стр. 66-67]. Недоліком відомого способу є те, що теплоізоляція поверхонь привибійного простору, де породи найбільш інтенсивно віддають тепло, практично неможлива. Найближчим аналогом до корисної моделі є спосіб нормалізації температурних умов тупикових пластових виробок, що включає охолодження повітря кондиціонером і подачу охолодженого повітря в привибійний простір вентилятором місцевого провітрювання по вентиляційному трубопроводу, розташованому в перерізі виробки [2, стр. 123-124]. Недоліками даного способу є низька ефективність зменшення температури у привибійному просторі виробки завдяки значним втратам холоду в трубопроводі при збільшенні відстані від забою до кондиціонера, необхідність періодичного пересування кондиціонера до забою і пов'язані з цим мої монтажно-демонтажні роботи вентиляційної системи, підготовка спеціальної камери для розташування установки у виробці або обладнання огороджень, кріплення виробок негорючими матеріалами в місцях розташування пересувних установок, що потребує значних економічних витрат. В основу корисної моделі поставлена задача підвищити ефективність зменшення температури у виробці та зменшення економічних витрат на нормалізацію температурних умов. Поставлена задача вирішується тим, що в пропонованому способі нормалізації температурних умов при проведенні тупикових пластових виробок, що включає охолодження повітря кондиціонером і подачу охолодженого повітря в привибійний простір вентилятором місцевого провітрювання по вентиляційному трубопроводу, розташованому в перерізі виробки, згідно з корисною моделлю, зниження температури у виробці здійснюється за рахунок охолодження вугільно-породного масиву холодним повітрям, що пропускається крізь свердловини, які вибурюють по довжині виробки в пласті вугілля назустріч одна-одній, так що одні кінці свердловин з'єднується в масиві вугілля, а інші у виробці, утворюючи в кожному боці виробки зигзагоподібний канал, вихідні отвори свердловин вздовж виробки герметизуються, а у привибійному просторі, останній вихідний отвір свердловини одного боку виробки, з'єднується патрубком із вихідним отвором свердловини другого боку, завдяки чому по одному каналу охолоджене повітря надходить до привибійного простору, а по другому - відводиться. На фіг. 1 наведена технологічна схема, що пояснює корисну модель , на фіг. 2 - розріз по АА на фіг. 1 Запропонований спосіб реалізується наступним чином. Тупикову виробку 7 проводять на довжину 30-40 м, потім із крізної виробки 2, що сполучується з виробкою 7, буряться по пласту вугілля свердловини 3 під кутом 30-40° до осі виробки 2. При цьому вхідний отвір свердловин 3 знаходиться у виробці 2, а вихідний отвір - у виробці 1. З вихідних отворів свердловин 3, бурять свердловини 4, під кутом 30-40° до осі виробки 1 і в напрямку її проведення. Відступивши від вихідних отворів свердловин 3 (вони є і вхідними отворами свердловин 4) відстань, яка дорівнює подвійній довжині 2l проекції свердловин 4 на горизонтальну вісь виробки 1, по пласту вугілля бурять свердловини 5 під кутом 30-40° до осі виробки 1 і в зворотному напрямку від її проведення. Свердловини 5 бурять до з'єднання їх з свердловинами 4. Після цього вхідні отвори свердловин 5 з'єднують патрубком 6, а у вихідні отвори свердловин 3, встановлюють герметизатори 7. Таким чином в масиві вугільного плата виробки 1 утворюється вентиляційний канал із свердловин 3, 4, 5 і патрубка 6, вхідний і вихідний отвори якого знаходяться у виробці 2. Для охолодження вугільного і породного масиву, вхідний отвір, утвореного вентиляційного каналу, з'єднують з вентилятором місцевого провітрювання 8, відрізком вентиляційної труби 9 і за допомогою вентилятора 8, нагнітають в утворений вентиляційний канал охолоджене повітря, яке, в свою чергу, охолоджує вугільно-породний масив. По мірі проведення виробки, патрубок 6 знімають і бурять нові пари свердловин, кінцеві свердловини знову з'єднують патрубком 6, а в місцях попереднього розташування патрубка 6, встановлюють герметизатори 7. Вихідний струмінь із вентиляційного каналу скидається у виробку 2 і змішується із вихідним струменем із тупикової виробки 1. Таким чином проводиться безперервне охолодження вугільно-породного масиву, зменшення вологості повітря і первинна дегазація вугільного пласта, що дозволяє підвищити 1 UA 94986 U 5 10 15 20 ефективність зменшення температури у виробці, зменшити економічні витрати на нормалізацію температурних умов і підвищити безпеку робіт в прохідницькому вибої. Джерела інформації: 1. Ушаков К.З., Бурчаков А.С., Пучков Л.А., Медведев И.И. Аэрология горнах предприятий / Учебник для вузов. - 3-е изд. перераб. и доп. - М.: Недра, 1987. - 427 с. 2. Мартынов А.А. Тепловые расчеты и выбор средств охлаждения для регулирования микроклимата в тупиковых выработках глубоких шахт / А.А. Мартынов, Н.В. Малеев, А.К. Яковенко / Розробка родовищ. Науково-технічний збірник. - Д: ТОВ "ЛізуновПрес", 2013. - 468 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб нормалізації теплових умов тупикових пластових виробок, що включає охолодження повітря кондиціонером і подачу охолодженого повітря в привибійний простір вентилятором місцевого провітрювання по вентиляційному трубопроводу, розташованому в перерізі виробки, який відрізняється тим, що зниження температури у виробці здійснюється за рахунок охолодження вугільно-породного масиву холодним повітрям, що пропускається крізь свердловини, які вибурюють по довжині виробки в пласті вугілля назустріч одна одній, так що одні кінці свердловин з'єднується в масиві вугілля, а інші у виробці, утворюючи в кожному боці виробки зигзагоподібний канал, вихідні отвори свердловин вздовж виробки герметизуються, а у привибійному просторі, останній вихідний отвір свердловини одного боку виробки, з'єднується патрубком із вихідним отвором свердловини другого боку, завдяки чому по одному каналу охолоджене повітря надходить до привибійного простору, а по другому - відводиться. 2 UA 94986 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
