Універсальна теплоізоляційна панель

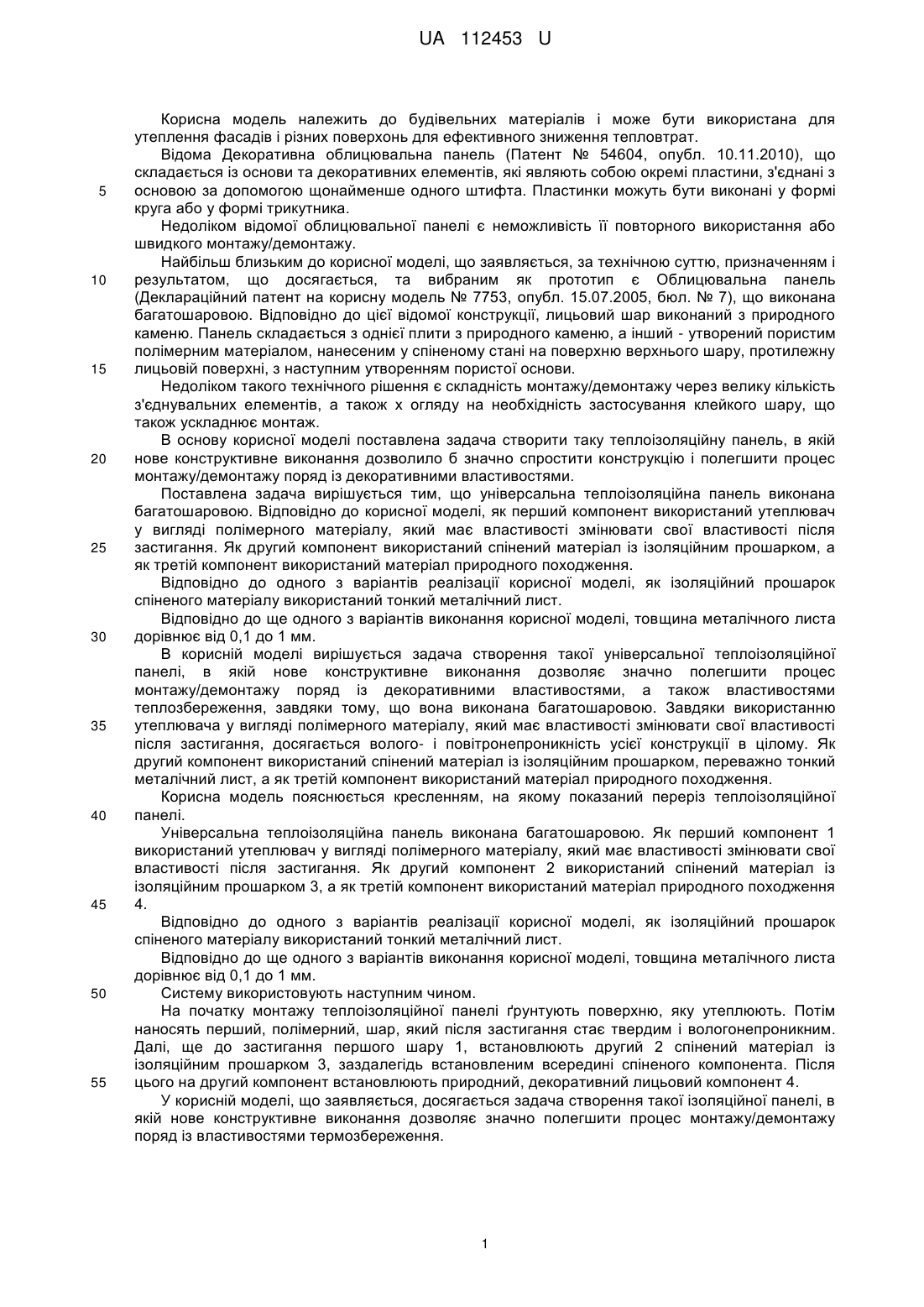

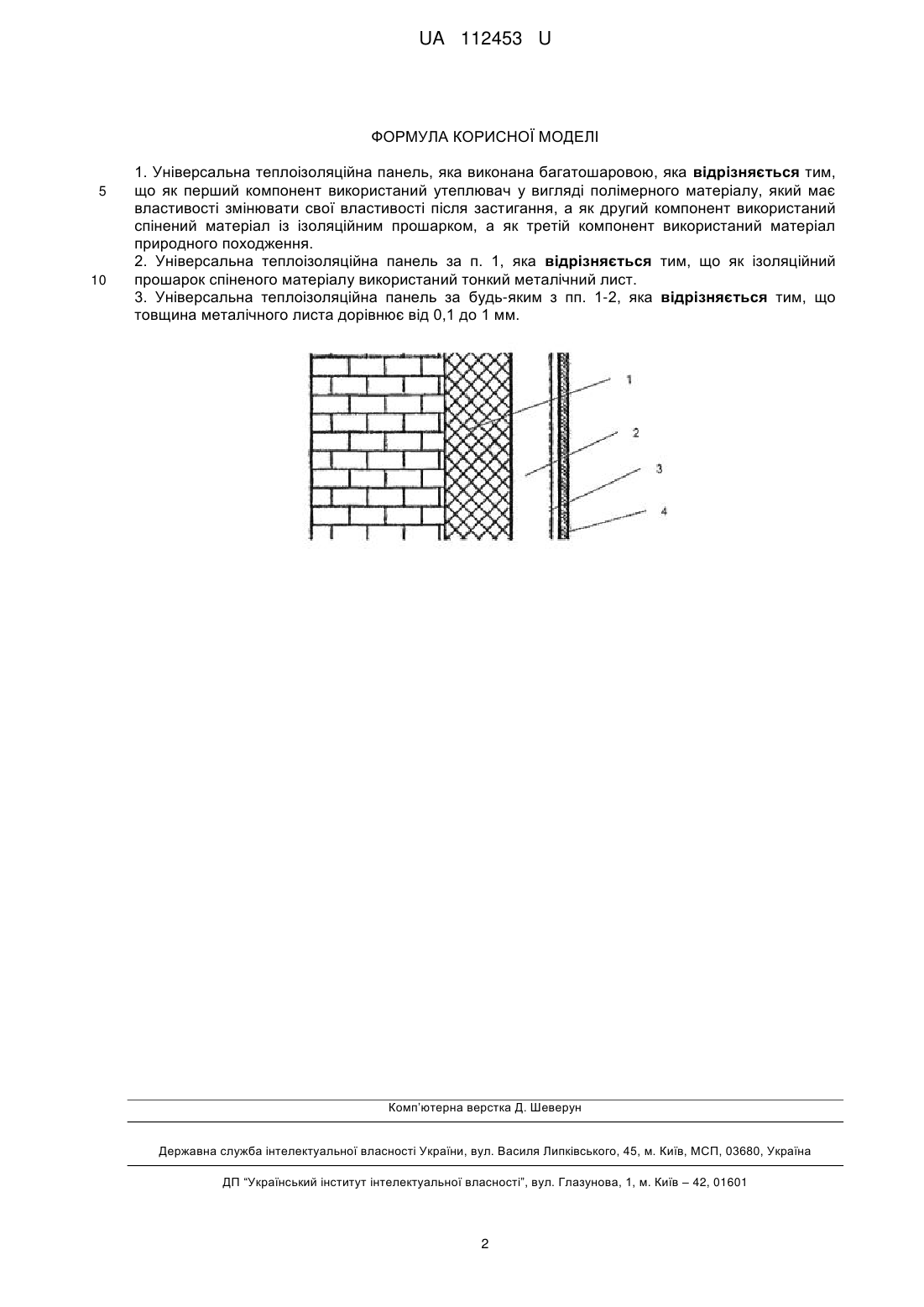

Реферат: Універсальна теплоізоляційна панель виконана багатошаровою. Як перший компонент використаний утеплювач у вигляді полімерного матеріалу, який має властивості змінювати свої властивості після застигання. Як другий компонент використаний спінений матеріал із ізоляційним прошарком. Як третій компонент використаний матеріал природного походження. UA 112453 U (54) УНІВЕРСАЛЬНА ТЕПЛОІЗОЛЯЦІЙНА ПАНЕЛЬ UA 112453 U UA 112453 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних матеріалів і може бути використана для утеплення фасадів і різних поверхонь для ефективного зниження тепловтрат. Відома Декоративна облицювальна панель (Патент № 54604, опубл. 10.11.2010), що складається із основи та декоративних елементів, які являють собою окремі пластини, з'єднані з основою за допомогою щонайменше одного штифта. Пластинки можуть бути виконані у формі круга або у формі трикутника. Недоліком відомої облицювальної панелі є неможливість її повторного використання або швидкого монтажу/демонтажу. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, та вибраним як прототип є Облицювальна панель (Деклараційний патент на корисну модель № 7753, опубл. 15.07.2005, бюл. № 7), що виконана багатошаровою. Відповідно до цієї відомої конструкції, лицьовий шар виконаний з природного каменю. Панель складається з однієї плити з природного каменю, а інший - утворений пористим полімерним матеріалом, нанесеним у спіненому стані на поверхню верхнього шару, протилежну лицьовій поверхні, з наступним утворенням пористої основи. Недоліком такого технічного рішення є складність монтажу/демонтажу через велику кількість з'єднувальних елементів, а також х огляду на необхідність застосування клейкого шару, що також ускладнює монтаж. В основу корисної моделі поставлена задача створити таку теплоізоляційну панель, в якій нове конструктивне виконання дозволило б значно спростити конструкцію і полегшити процес монтажу/демонтажу поряд із декоративними властивостями. Поставлена задача вирішується тим, що універсальна теплоізоляційна панель виконана багатошаровою. Відповідно до корисної моделі, як перший компонент використаний утеплювач у вигляді полімерного матеріалу, який має властивості змінювати свої властивості після застигання. Як другий компонент використаний спінений матеріал із ізоляційним прошарком, а як третій компонент використаний матеріал природного походження. Відповідно до одного з варіантів реалізації корисної моделі, як ізоляційний прошарок спіненого матеріалу використаний тонкий металічний лист. Відповідно до ще одного з варіантів виконання корисної моделі, товщина металічного листа дорівнює від 0,1 до 1 мм. В корисній моделі вирішується задача створення такої універсальної теплоізоляційної панелі, в якій нове конструктивне виконання дозволяє значно полегшити процес монтажу/демонтажу поряд із декоративними властивостями, а також властивостями теплозбереження, завдяки тому, що вона виконана багатошаровою. Завдяки використанню утеплювача у вигляді полімерного матеріалу, який має властивості змінювати свої властивості після застигання, досягається волого- і повітронепроникність усієї конструкції в цілому. Як другий компонент використаний спінений матеріал із ізоляційним прошарком, переважно тонкий металічний лист, а як третій компонент використаний матеріал природного походження. Корисна модель пояснюється кресленням, на якому показаний переріз теплоізоляційної панелі. Універсальна теплоізоляційна панель виконана багатошаровою. Як перший компонент 1 використаний утеплювач у вигляді полімерного матеріалу, який має властивості змінювати свої властивості після застигання. Як другий компонент 2 використаний спінений матеріал із ізоляційним прошарком 3, а як третій компонент використаний матеріал природного походження 4. Відповідно до одного з варіантів реалізації корисної моделі, як ізоляційний прошарок спіненого матеріалу використаний тонкий металічний лист. Відповідно до ще одного з варіантів виконання корисної моделі, товщина металічного листа дорівнює від 0,1 до 1 мм. Систему використовують наступним чином. На початку монтажу теплоізоляційної панелі ґрунтують поверхню, яку утеплюють. Потім наносять перший, полімерний, шар, який після застигання стає твердим і вологонепроникним. Далі, ще до застигання першого шару 1, встановлюють другий 2 спінений матеріал із ізоляційним прошарком 3, заздалегідь встановленим всередині спіненого компонента. Після цього на другий компонент встановлюють природний, декоративний лицьовий компонент 4. У корисній моделі, що заявляється, досягається задача створення такої ізоляційної панелі, в якій нове конструктивне виконання дозволяє значно полегшити процес монтажу/демонтажу поряд із властивостями термозбереження. 1 UA 112453 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Універсальна теплоізоляційна панель, яка виконана багатошаровою, яка відрізняється тим, що як перший компонент використаний утеплювач у вигляді полімерного матеріалу, який має властивості змінювати свої властивості після застигання, а як другий компонент використаний спінений матеріал із ізоляційним прошарком, а як третій компонент використаний матеріал природного походження. 2. Універсальна теплоізоляційна панель за п. 1, яка відрізняється тим, що як ізоляційний прошарок спіненого матеріалу використаний тонкий металічний лист. 3. Універсальна теплоізоляційна панель за будь-яким з пп. 1-2, яка відрізняється тим, що товщина металічного листа дорівнює від 0,1 до 1 мм. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
