Подрібнювач грубих кормів

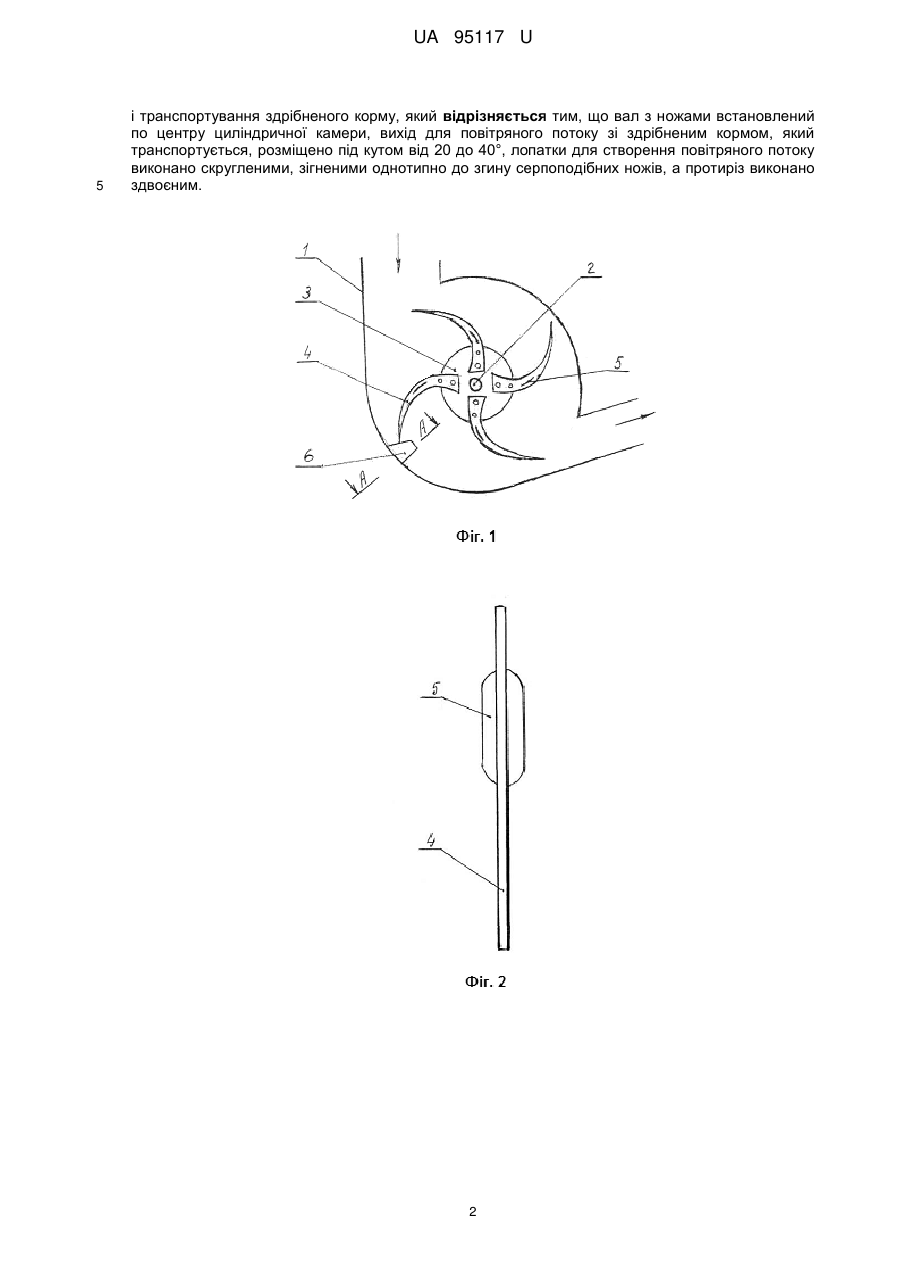

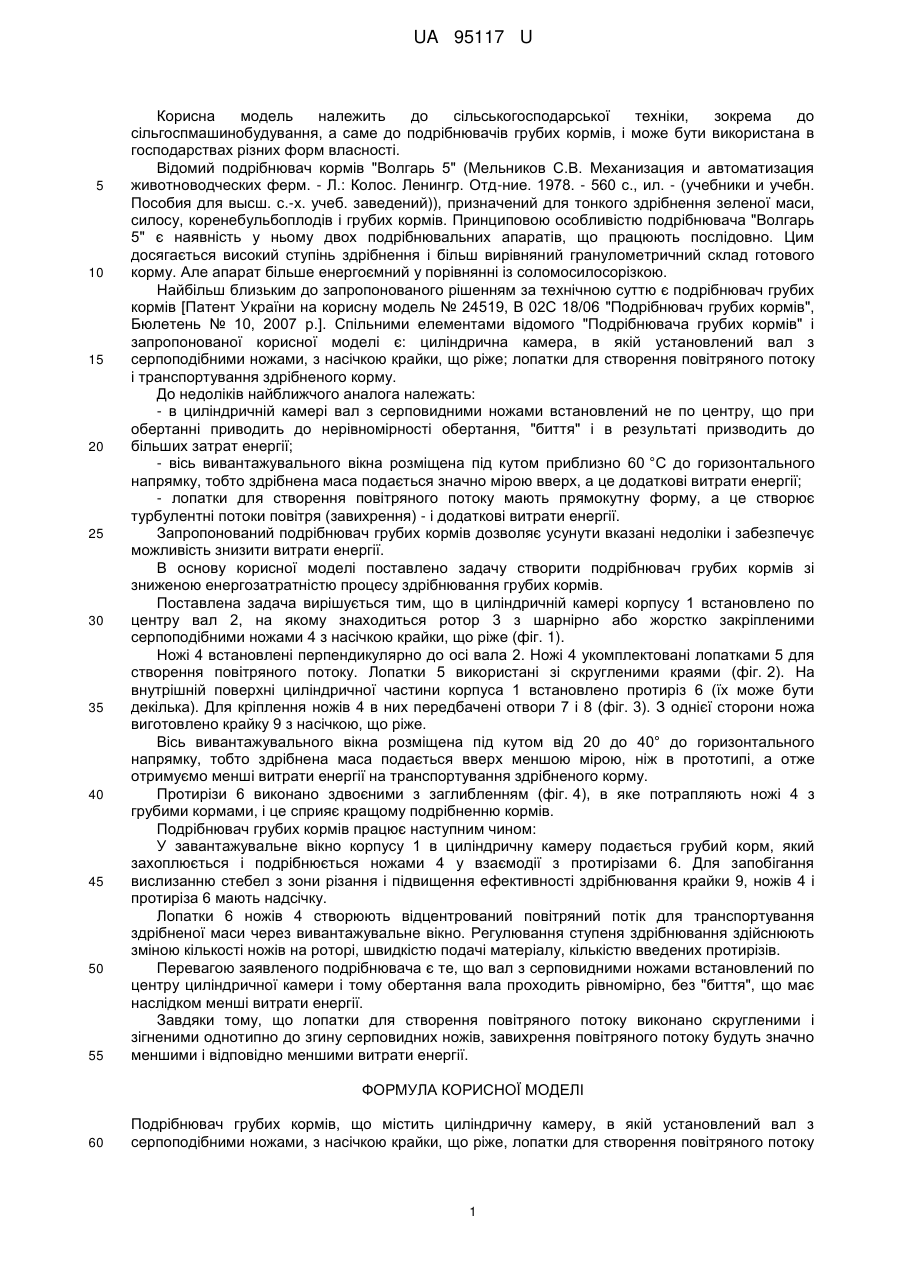

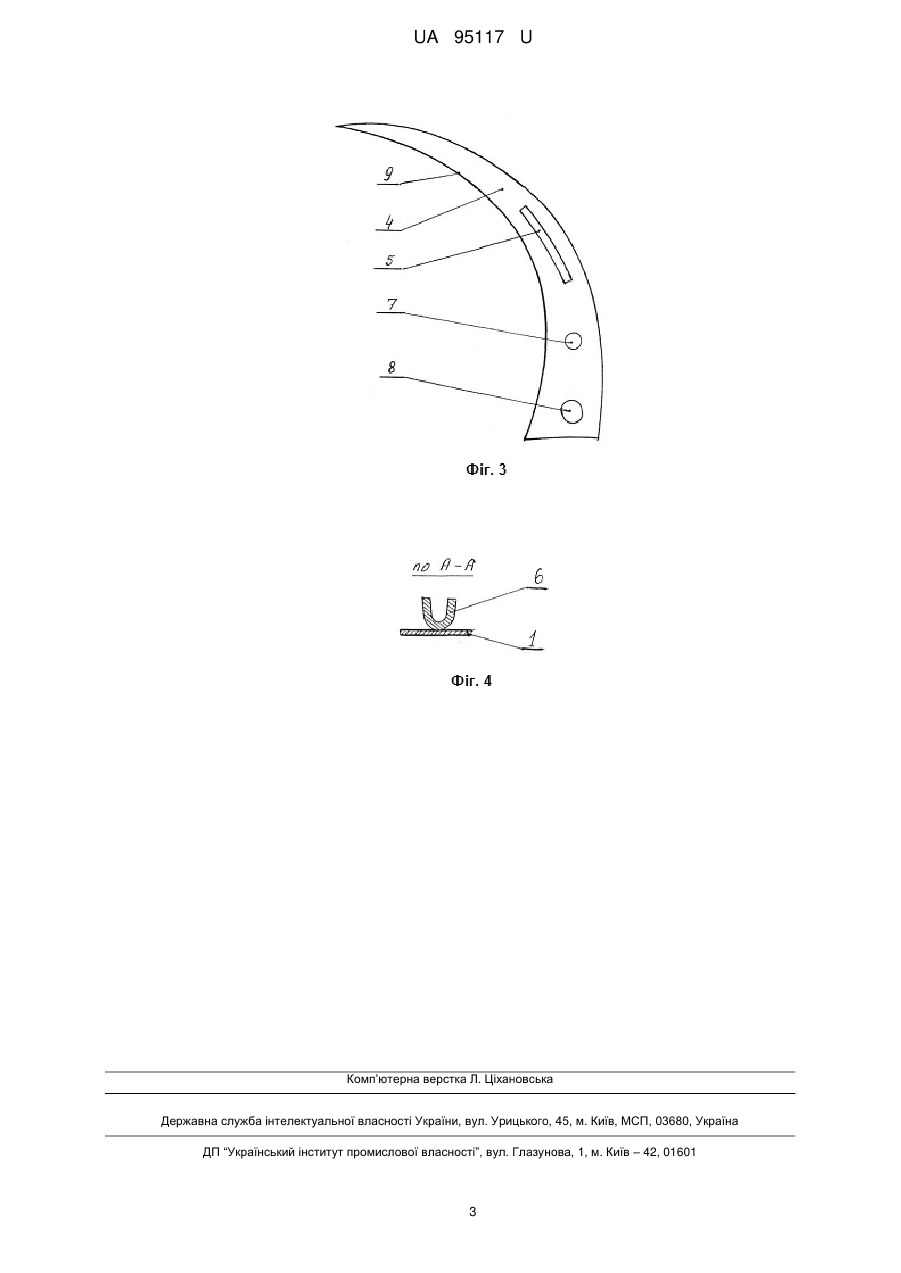

Реферат: Подрібнювач грубих кормів містить циліндричну камеру, в якій установлений вал з серпоподібними ножами, з насічкою крайки, що ріже, лопатки для створення повітряного потоку і транспортування здрібненого корму. Вал з ножами встановлений по центру циліндричної камери, вихід для повітряного потоку зі здрібненим кормом, який транспортується, розміщено під кутом від 20 до 40°, лопатки для створення повітряного потоку виконано скругленими, зігненими однотипно до згину серпоподібних ножів, а протиріз виконано здвоєним. UA 95117 U (54) ПОДРІБНЮВАЧ ГРУБИХ КОРМІВ UA 95117 U UA 95117 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарської техніки, зокрема до сільгоспмашинобудування, а саме до подрібнювачів грубих кормів, і може бути використана в господарствах різних форм власності. Відомий подрібнювач кормів "Волгарь 5" (Мельников С.В. Механизация и автоматизация животноводческих ферм. - Л.: Колос. Ленингр. Отд-ние. 1978. - 560 с., ил. - (учебники и учебн. Пособия для высш. с.-х. учеб. заведений)), призначений для тонкого здрібнення зеленої маси, силосу, коренебульбоплодів і грубих кормів. Принциповою особливістю подрібнювача "Волгарь 5" є наявність у ньому двох подрібнювальних апаратів, що працюють послідовно. Цим досягається високий ступінь здрібнення і більш вирівняний гранулометричний склад готового корму. Але апарат більше енергоємний у порівнянні із соломосилосорізкою. Найбільш близьким до запропонованого рішенням за технічною суттю є подрібнювач грубих кормів [Патент України на корисну модель № 24519, В 02С 18/06 "Подрібнювач грубих кормів", Бюлетень № 10, 2007 р.]. Спільними елементами відомого "Подрібнювача грубих кормів" і запропонованої корисної моделі є: циліндрична камера, в якій установлений вал з серпоподібними ножами, з насічкою крайки, що ріже; лопатки для створення повітряного потоку і транспортування здрібненого корму. До недоліків найближчого аналога належать: - в циліндричній камері вал з серповидними ножами встановлений не по центру, що при обертанні приводить до нерівномірності обертання, "биття" і в результаті призводить до більших затрат енергії; - вісь вивантажувального вікна розміщена під кутом приблизно 60 °C до горизонтального напрямку, тобто здрібнена маса подається значно мірою вверх, а це додаткові витрати енергії; - лопатки для створення повітряного потоку мають прямокутну форму, а це створює турбулентні потоки повітря (завихрення) - і додаткові витрати енергії. Запропонований подрібнювач грубих кормів дозволяє усунути вказані недоліки і забезпечує можливість знизити витрати енергії. В основу корисної моделі поставлено задачу створити подрібнювач грубих кормів зі зниженою енергозатратністю процесу здрібнювання грубих кормів. Поставлена задача вирішується тим, що в циліндричній камері корпусу 1 встановлено по центру вал 2, на якому знаходиться ротор 3 з шарнірно або жорстко закріпленими серпоподібними ножами 4 з насічкою крайки, що ріже (фіг. 1). Ножі 4 встановлені перпендикулярно до осі вала 2. Ножі 4 укомплектовані лопатками 5 для створення повітряного потоку. Лопатки 5 використані зі скругленими краями (фіг. 2). На внутрішній поверхні циліндричної частини корпуса 1 встановлено протиріз 6 (їх може бути декілька). Для кріплення ножів 4 в них передбачені отвори 7 і 8 (фіг. 3). З однієї сторони ножа виготовлено крайку 9 з насічкою, що ріже. Вісь вивантажувального вікна розміщена під кутом від 20 до 40° до горизонтального напрямку, тобто здрібнена маса подається вверх меншою мірою, ніж в прототипі, а отже отримуємо менші витрати енергії на транспортування здрібненого корму. Протирізи 6 виконано здвоєними з заглибленням (фіг. 4), в яке потрапляють ножі 4 з грубими кормами, і це сприяє кращому подрібненню кормів. Подрібнювач грубих кормів працює наступним чином: У завантажувальне вікно корпусу 1 в циліндричну камеру подається грубий корм, який захоплюється і подрібнюється ножами 4 у взаємодії з протирізами 6. Для запобігання вислизанню стебел з зони різання і підвищення ефективності здрібнювання крайки 9, ножів 4 і протиріза 6 мають надсічку. Лопатки 6 ножів 4 створюють відцентрований повітряний потік для транспортування здрібненої маси через вивантажувальне вікно. Регулювання ступеня здрібнювання здійснюють зміною кількості ножів на роторі, швидкістю подачі матеріалу, кількістю введених протирізів. Перевагою заявленого подрібнювача є те, що вал з серповидними ножами встановлений по центру циліндричної камери і тому обертання вала проходить рівномірно, без "биття", що має наслідком менші витрати енергії. Завдяки тому, що лопатки для створення повітряного потоку виконано скругленими і зігненими однотипно до згину серповидних ножів, завихрення повітряного потоку будуть значно меншими і відповідно меншими витрати енергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Подрібнювач грубих кормів, що містить циліндричну камеру, в якій установлений вал з серпоподібними ножами, з насічкою крайки, що ріже, лопатки для створення повітряного потоку 1 UA 95117 U 5 і транспортування здрібненого корму, який відрізняється тим, що вал з ножами встановлений по центру циліндричної камери, вихід для повітряного потоку зі здрібненим кормом, який транспортується, розміщено під кутом від 20 до 40°, лопатки для створення повітряного потоку виконано скругленими, зігненими однотипно до згину серпоподібних ножів, а протиріз виконано здвоєним. 2 UA 95117 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
