Робочий орган пристрою для висіву насіння з одночасним внесенням добрив

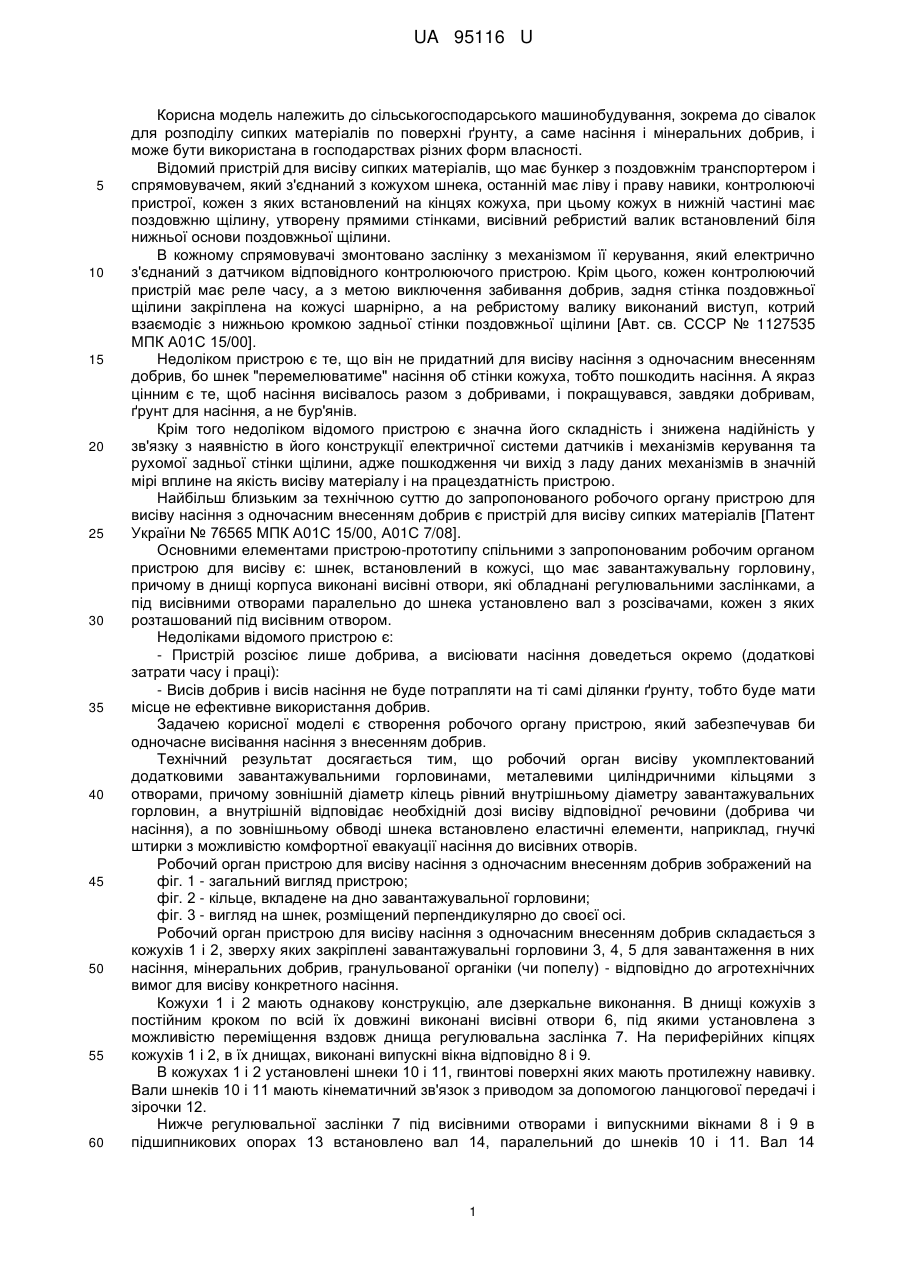

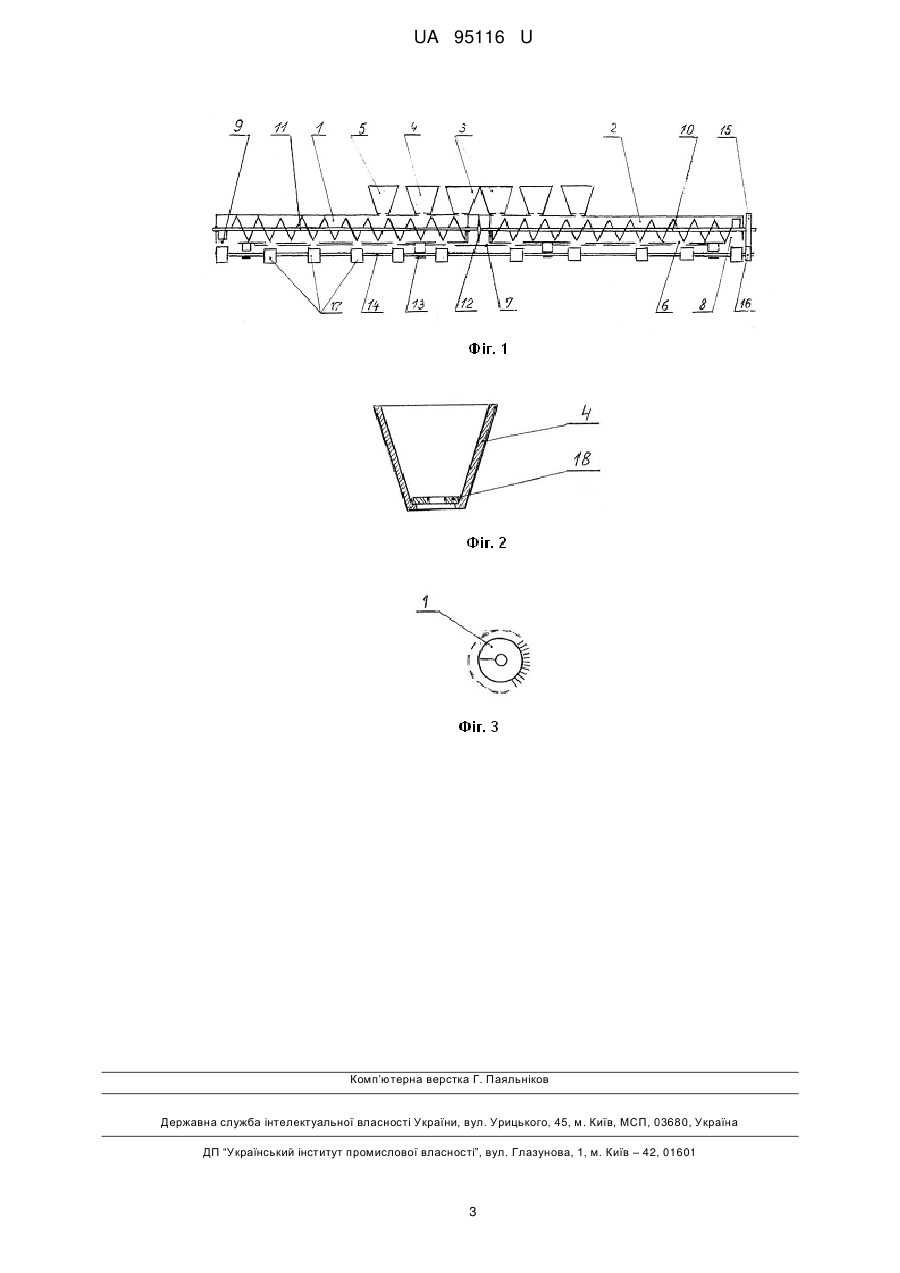

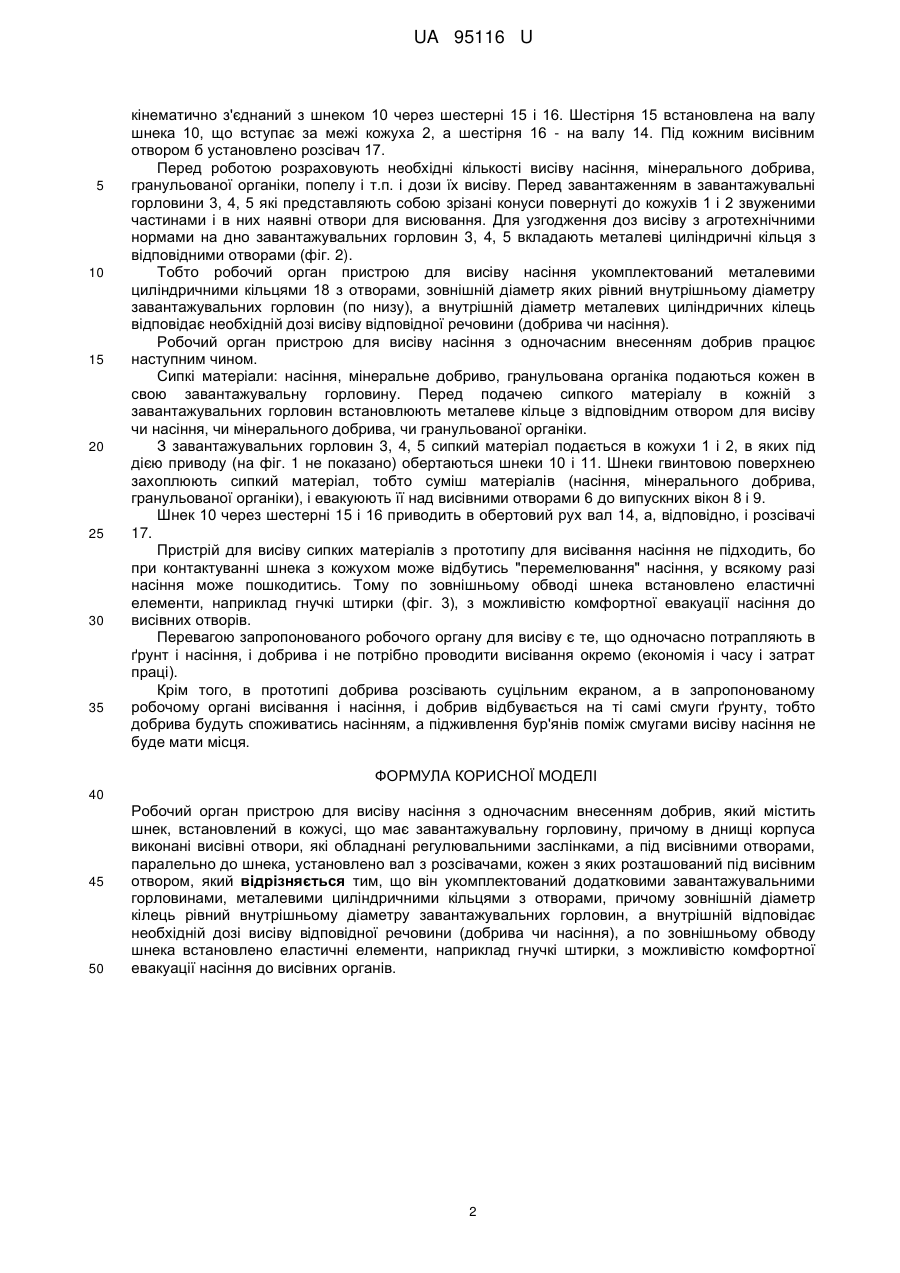

Реферат: Робочий орган пристрою для висіву насіння з одночасним внесенням добрив містить шнек, встановлений в кожусі, що має завантажувальну горловину, причому в днищі корпуса виконані висівні отвори, які обладнані регулювальними заслінками, а під висівними отворами, паралельно до шнека, установлено вал з розсівачами, кожен з яких розташований під висівним отвором. Крім цього, він укомплектований додатковими завантажувальними горловинами, металевими циліндричними кільцями з отворами, причому зовнішній діаметр кілець рівний внутрішньому діаметру завантажувальних горловин, а внутрішній відповідає необхідній дозі висіву відповідної речовини (добрива чи насіння), а по зовнішньому обводі шнека встановлено еластичні елементи, наприклад гнучкі штирки, з можливістю комфортної евакуації насіння до висівних органів. UA 95116 U (12) UA 95116 U UA 95116 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до сівалок для розподілу сипких матеріалів по поверхні ґрунту, а саме насіння і мінеральних добрив, і може бути використана в господарствах різних форм власності. Відомий пристрій для висіву сипких матеріалів, що має бункер з поздовжнім транспортером і спрямовувачем, який з'єднаний з кожухом шнека, останній має ліву і праву навики, контролюючі пристрої, кожен з яких встановлений на кінцях кожуха, при цьому кожух в нижній частині має поздовжню щілину, утворену прямими стінками, висівний ребристий валик встановлений біля нижньої основи поздовжньої щілини. В кожному спрямовувачі змонтовано заслінку з механізмом її керування, який електрично з'єднаний з датчиком відповідного контролюючого пристрою. Крім цього, кожен контролюючий пристрій має реле часу, а з метою виключення забивання добрив, задня стінка поздовжньої щілини закріплена на кожусі шарнірно, а на ребристому валику виконаний виступ, котрий взаємодіє з нижньою кромкою задньої стінки поздовжньої щілини [Авт. св. СССР № 1127535 МПК А01С 15/00]. Недоліком пристрою є те, що він не придатний для висіву насіння з одночасним внесенням добрив, бо шнек "перемелюватиме" насіння об стінки кожуха, тобто пошкодить насіння. А якраз цінним є те, щоб насіння висівалось разом з добривами, і покращувався, завдяки добривам, ґрунт для насіння, а не бур'янів. Крім того недоліком відомого пристрою є значна його складність і знижена надійність у зв'язку з наявністю в його конструкції електричної системи датчиків і механізмів керування та рухомої задньої стінки щілини, адже пошкодження чи вихід з ладу даних механізмів в значній мірі вплине на якість висіву матеріалу і на працездатність пристрою. Найбільш близьким за технічною суттю до запропонованого робочого органу пристрою для висіву насіння з одночасним внесенням добрив є пристрій для висіву сипких матеріалів [Патент України № 76565 МПК А01С 15/00, А01С 7/08]. Основними елементами пристрою-прототипу спільними з запропонованим робочим органом пристрою для висіву є: шнек, встановлений в кожусі, що має завантажувальну горловину, причому в днищі корпуса виконані висівні отвори, які обладнані регулювальними заслінками, а під висівними отворами паралельно до шнека установлено вал з розсівачами, кожен з яких розташований під висівним отвором. Недоліками відомого пристрою є: - Пристрій розсіює лише добрива, а висіювати насіння доведеться окремо (додаткові затрати часу і праці): - Висів добрив і висів насіння не буде потрапляти на ті самі ділянки ґрунту, тобто буде мати місце не ефективне використання добрив. Задачею корисної моделі є створення робочого органу пристрою, який забезпечував би одночасне висівання насіння з внесенням добрив. Технічний результат досягається тим, що робочий орган висіву укомплектований додатковими завантажувальними горловинами, металевими циліндричними кільцями з отворами, причому зовнішній діаметр кілець рівний внутрішньому діаметру завантажувальних горловин, а внутрішній відповідає необхідній дозі висіву відповідної речовини (добрива чи насіння), а по зовнішньому обводі шнека встановлено еластичні елементи, наприклад, гнучкі штирки з можливістю комфортної евакуації насіння до висівних отворів. Робочий орган пристрою для висіву насіння з одночасним внесенням добрив зображений на фіг. 1 - загальний вигляд пристрою; фіг. 2 - кільце, вкладене на дно завантажувальної горловини; фіг. 3 - вигляд на шнек, розміщений перпендикулярно до своєї осі. Робочий орган пристрою для висіву насіння з одночасним внесенням добрив складається з кожухів 1 і 2, зверху яких закріплені завантажувальні горловини 3, 4, 5 для завантаження в них насіння, мінеральних добрив, гранульованої органіки (чи попелу) - відповідно до агротехнічних вимог для висіву конкретного насіння. Кожухи 1 і 2 мають однакову конструкцію, але дзеркальне виконання. В днищі кожухів з постійним кроком по всій їх довжині виконані висівні отвори 6, під якими установлена з можливістю переміщення вздовж днища регулювальна заслінка 7. На периферійних кіпцях кожухів 1 і 2, в їх днищах, виконані випускні вікна відповідно 8 і 9. В кожухах 1 і 2 установлені шнеки 10 і 11, гвинтові поверхні яких мають протилежну навивку. Вали шнеків 10 і 11 мають кінематичний зв'язок з приводом за допомогою ланцюгової передачі і зірочки 12. Нижче регулювальної заслінки 7 під висівними отворами і випускними вікнами 8 і 9 в підшипникових опорах 13 встановлено вал 14, паралельний до шнеків 10 і 11. Вал 14 1 UA 95116 U 5 10 15 20 25 30 35 кінематично з'єднаний з шнеком 10 через шестерні 15 і 16. Шестірня 15 встановлена на валу шнека 10, що вступає за межі кожуха 2, а шестірня 16 - на валу 14. Під кожним висівним отвором б установлено розсівач 17. Перед роботою розраховують необхідні кількості висіву насіння, мінерального добрива, гранульованої органіки, попелу і т.п. і дози їх висіву. Перед завантаженням в завантажувальні горловини 3, 4, 5 які представляють собою зрізані конуси повернуті до кожухів 1 і 2 звуженими частинами і в них наявні отвори для висювання. Для узгодження доз висіву з агротехнічними нормами на дно завантажувальних горловин 3, 4, 5 вкладають металеві циліндричні кільця з відповідними отворами (фіг. 2). Тобто робочий орган пристрою для висіву насіння укомплектований металевими циліндричними кільцями 18 з отворами, зовнішній діаметр яких рівний внутрішньому діаметру завантажувальних горловин (по низу), а внутрішній діаметр металевих циліндричних кілець відповідає необхідній дозі висіву відповідної речовини (добрива чи насіння). Робочий орган пристрою для висіву насіння з одночасним внесенням добрив працює наступним чином. Сипкі матеріали: насіння, мінеральне добриво, гранульована органіка подаються кожен в свою завантажувальну горловину. Перед подачею сипкого матеріалу в кожній з завантажувальних горловин встановлюють металеве кільце з відповідним отвором для висіву чи насіння, чи мінерального добрива, чи гранульованої органіки. З завантажувальних горловин 3, 4, 5 сипкий матеріал подається в кожухи 1 і 2, в яких під дією приводу (на фіг. 1 не показано) обертаються шнеки 10 і 11. Шнеки гвинтовою поверхнею захоплюють сипкий матеріал, тобто суміш матеріалів (насіння, мінерального добрива, гранульованої органіки), і евакуюють її над висівними отворами 6 до випускних вікон 8 і 9. Шнек 10 через шестерні 15 і 16 приводить в обертовий рух вал 14, а, відповідно, і розсівачі 17. Пристрій для висіву сипких матеріалів з прототипу для висівання насіння не підходить, бо при контактуванні шнека з кожухом може відбутись "перемелювання" насіння, у всякому разі насіння може пошкодитись. Тому по зовнішньому обводі шнека встановлено еластичні елементи, наприклад гнучкі штирки (фіг. 3), з можливістю комфортної евакуації насіння до висівних отворів. Перевагою запропонованого робочого органу для висіву є те, що одночасно потрапляють в ґрунт і насіння, і добрива і не потрібно проводити висівання окремо (економія і часу і затрат праці). Крім того, в прототипі добрива розсівають суцільним екраном, а в запропонованому робочому органі висівання і насіння, і добрив відбувається на ті самі смуги ґрунту, тобто добрива будуть споживатись насінням, а підживлення бур'янів поміж смугами висіву насіння не буде мати місця. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Робочий орган пристрою для висіву насіння з одночасним внесенням добрив, який містить шнек, встановлений в кожусі, що має завантажувальну горловину, причому в днищі корпуса виконані висівні отвори, які обладнані регулювальними заслінками, а під висівними отворами, паралельно до шнека, установлено вал з розсівачами, кожен з яких розташований під висівним отвором, який відрізняється тим, що він укомплектований додатковими завантажувальними горловинами, металевими циліндричними кільцями з отворами, причому зовнішній діаметр кілець рівний внутрішньому діаметру завантажувальних горловин, а внутрішній відповідає необхідній дозі висіву відповідної речовини (добрива чи насіння), а по зовнішньому обводу шнека встановлено еластичні елементи, наприклад гнучкі штирки, з можливістю комфортної евакуації насіння до висівних органів. 2 UA 95116 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
