Шпонка призматична пружна складена
Номер патенту: 95226
Опубліковано: 10.12.2014
Автори: Федорук Віктор Анатолійович, Федорук Світлана Леонідівна, Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат
Шпонка призматична пружна складена, яка складається з двох поздовжніх брусків, торці яких виконані під гострим кутом до їх зовнішніх бокових граней і які при установці у паз вала з зазором між собою утворюють з заокругленнями паза порожнини, в які встановлені пружні елементи у вигляді пакетів розрізаних гільзових пружин, яка відрізняється тим, що пружні елементи виконані у вигляді циліндричних спіральних пружин.
Текст

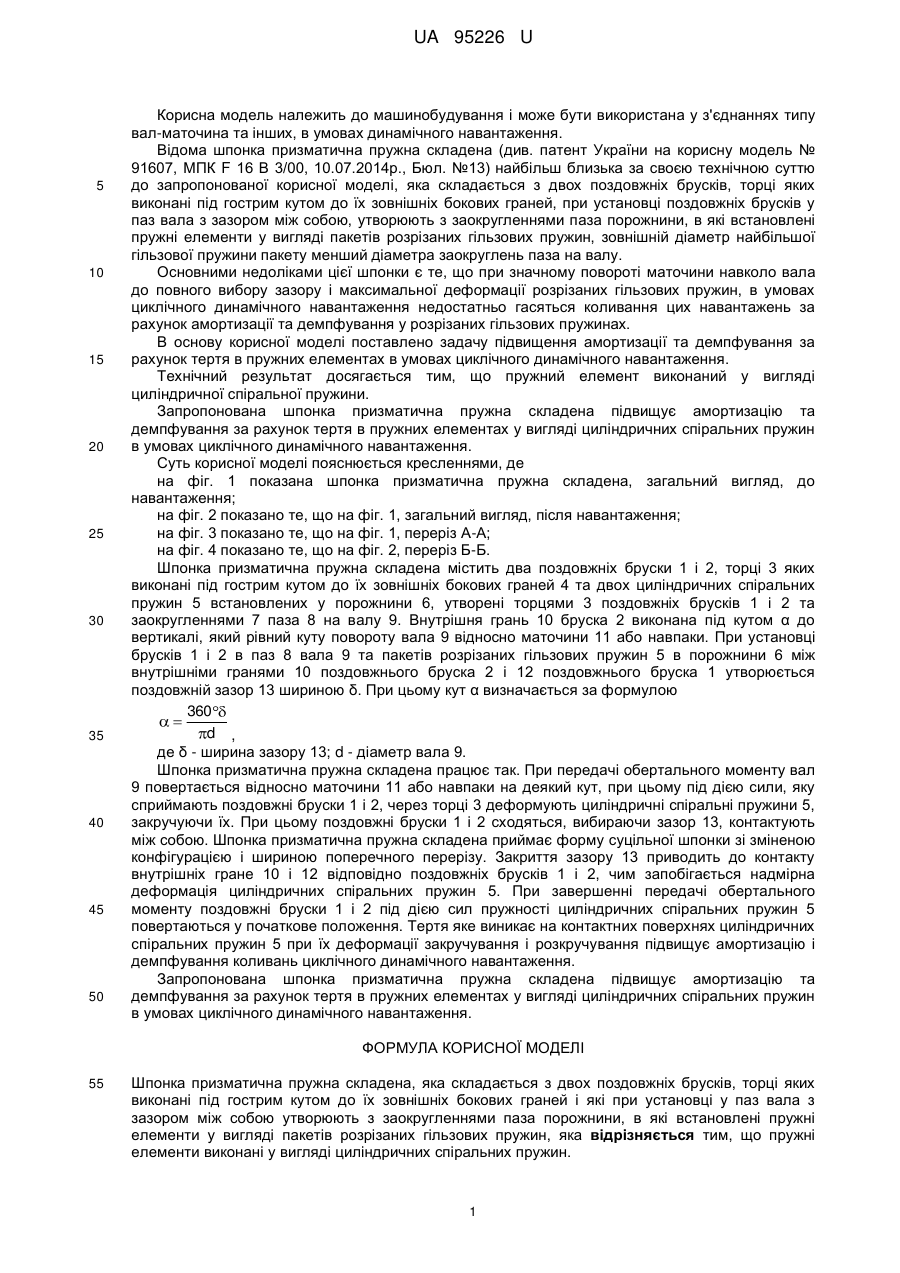

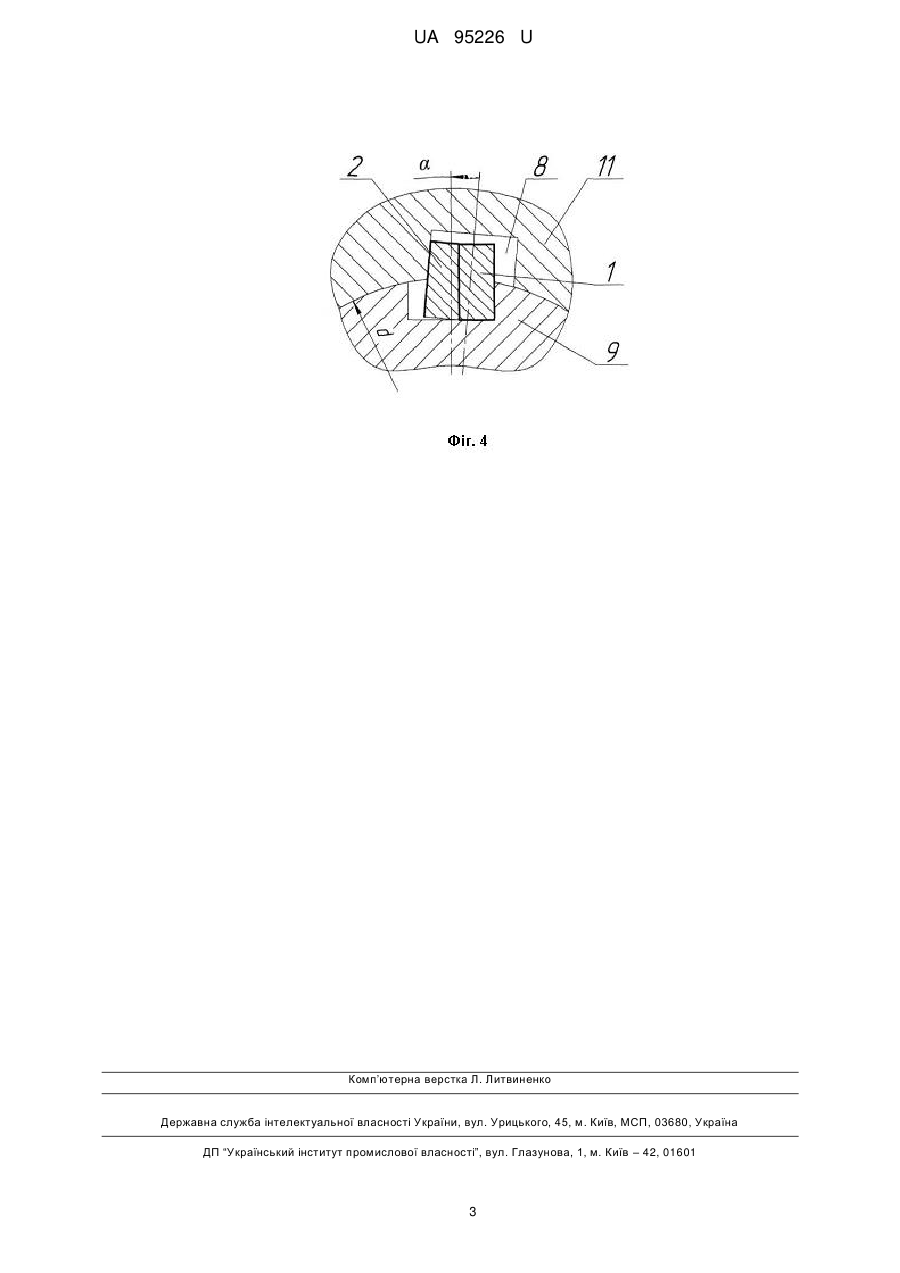

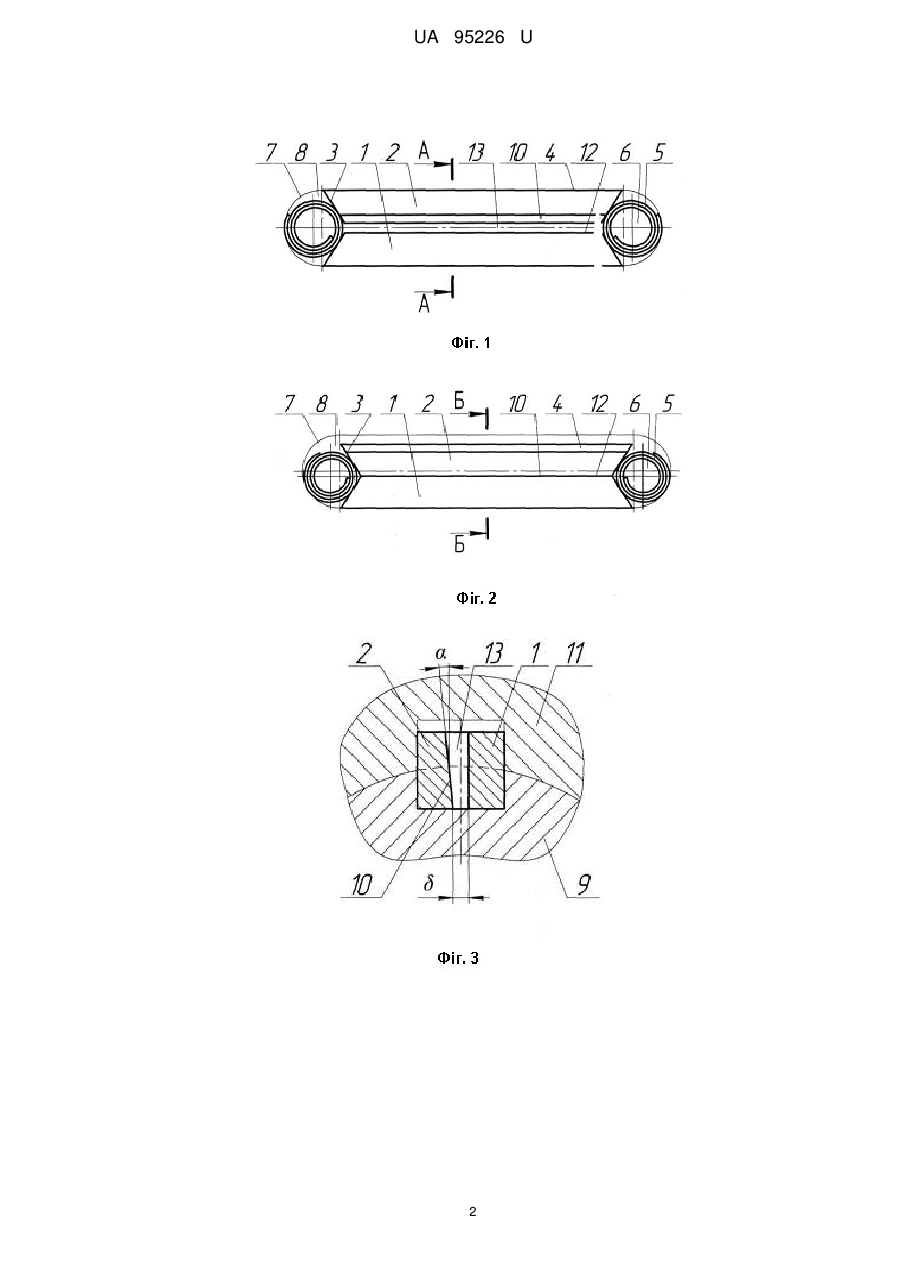

Реферат: Шпонка призматична пружна складена складається з двох поздовжніх брусків, торці яких виконані під гострим кутом до їх зовнішніх бокових граней і які при установці у паз вала з зазором між собою утворюють з заокругленнями паза порожнини, в які встановлені пружні елементи у вигляді пакетів розрізаних гільзових пружин. Пружні елементи виконані у вигляді циліндричних спіральних пружин. UA 95226 U (54) ШПОНКА ПРИЗМАТИЧНА ПРУЖНА СКЛАДЕНА UA 95226 U UA 95226 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування і може бути використана у з'єднаннях типу вал-маточина та інших, в умовах динамічного навантаження. Відома шпонка призматична пружна складена (див. патент України на корисну модель № 91607, МПК F 16 В 3/00, 10.07.2014р., Бюл. №13) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка складається з двох поздовжніх брусків, торці яких виконані під гострим кутом до їх зовнішніх бокових граней, при установці поздовжніх брусків у паз вала з зазором між собою, утворюють з заокругленнями паза порожнини, в які встановлені пружні елементи у вигляді пакетів розрізаних гільзових пружин, зовнішній діаметр найбільшої гільзової пружини пакету менший діаметра заокруглень паза на валу. Основними недоліками цієї шпонки є те, що при значному повороті маточини навколо вала до повного вибору зазору і максимальної деформації розрізаних гільзових пружин, в умовах циклічного динамічного навантаження недостатньо гасяться коливання цих навантажень за рахунок амортизації та демпфування у розрізаних гільзових пружинах. В основу корисної моделі поставлено задачу підвищення амортизації та демпфування за рахунок тертя в пружних елементах в умовах циклічного динамічного навантаження. Технічний результат досягається тим, що пружний елемент виконаний у вигляді циліндричної спіральної пружини. Запропонована шпонка призматична пружна складена підвищує амортизацію та демпфування за рахунок тертя в пружних елементах у вигляді циліндричних спіральних пружин в умовах циклічного динамічного навантаження. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана шпонка призматична пружна складена, загальний вигляд, до навантаження; на фіг. 2 показано те, що на фіг. 1, загальний вигляд, після навантаження; на фіг. 3 показано те, що на фіг. 1, переріз А-А; на фіг. 4 показано те, що на фіг. 2, переріз Б-Б. Шпонка призматична пружна складена містить два поздовжніх бруски 1 і 2, торці 3 яких виконані під гострим кутом до їх зовнішніх бокових граней 4 та двох циліндричних спіральних пружин 5 встановлених у порожнини 6, утворені торцями 3 поздовжніх брусків 1 і 2 та заокругленнями 7 паза 8 на валу 9. Внутрішня грань 10 бруска 2 виконана під кутом α до вертикалі, який рівний куту повороту вала 9 відносно маточини 11 або навпаки. При установці брусків 1 і 2 в паз 8 вала 9 та пакетів розрізаних гільзових пружин 5 в порожнини 6 між внутрішніми гранями 10 поздовжнього бруска 2 і 12 поздовжнього бруска 1 утворюється поздовжній зазор 13 шириною δ. При цьому кут α визначається за формулою 360 d , де δ - ширина зазору 13; d - діаметр вала 9. Шпонка призматична пружна складена працює так. При передачі обертального моменту вал 9 повертається відносно маточини 11 або навпаки на деякий кут, при цьому під дією сили, яку сприймають поздовжні бруски 1 і 2, через торці 3 деформують циліндричні спіральні пружини 5, закручуючи їх. При цьому поздовжні бруски 1 і 2 сходяться, вибираючи зазор 13, контактують між собою. Шпонка призматична пружна складена приймає форму суцільної шпонки зі зміненою конфігурацією і шириною поперечного перерізу. Закриття зазору 13 приводить до контакту внутрішніх гране 10 і 12 відповідно поздовжніх брусків 1 і 2, чим запобігається надмірна деформація циліндричних спіральних пружин 5. При завершенні передачі обертального моменту поздовжні бруски 1 і 2 під дією сил пружності циліндричних спіральних пружин 5 повертаються у початкове положення. Тертя яке виникає на контактних поверхнях циліндричних спіральних пружин 5 при їх деформації закручування і розкручування підвищує амортизацію і демпфування коливань циклічного динамічного навантаження. Запропонована шпонка призматична пружна складена підвищує амортизацію та демпфування за рахунок тертя в пружних елементах у вигляді циліндричних спіральних пружин в умовах циклічного динамічного навантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Шпонка призматична пружна складена, яка складається з двох поздовжніх брусків, торці яких виконані під гострим кутом до їх зовнішніх бокових граней і які при установці у паз вала з зазором між собою утворюють з заокругленнями паза порожнини, в які встановлені пружні елементи у вигляді пакетів розрізаних гільзових пружин, яка відрізняється тим, що пружні елементи виконані у вигляді циліндричних спіральних пружин. 1 UA 95226 U 2 UA 95226 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Автори англійськоюStrilets Oleh Romanovych, Fedoruk Svitlana Leonidovna, Fedoruk Viktor Anatoliiovych, Strilets Volodymyr Mykolaiovych
Автори російськоюСтрилец Олег Романович, Федорук Светлана Леонидовна, Федорук Виктор Анатольевич, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16B 3/00
Мітки: пружна, шпонка, складена, призматична
