Кабель монтажний

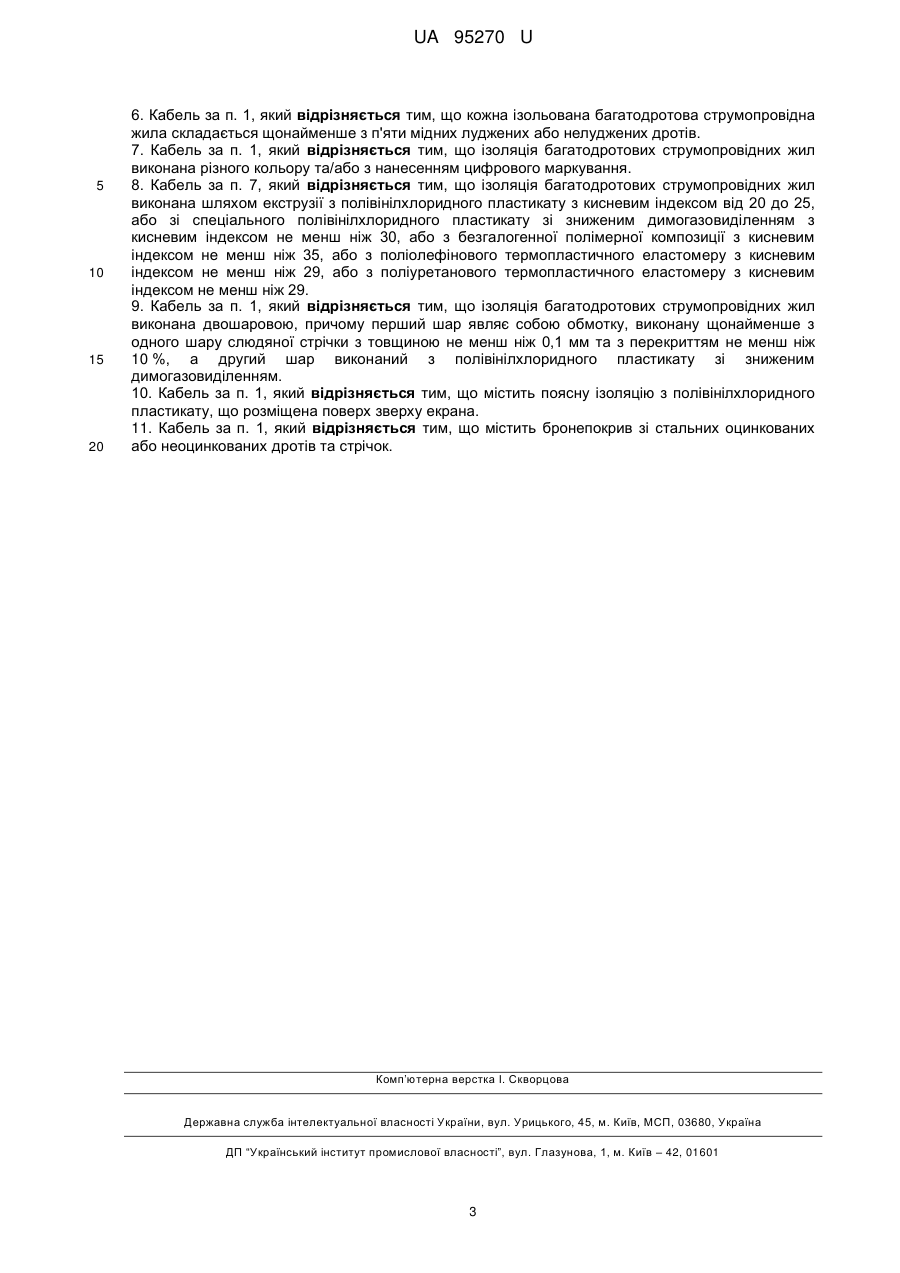

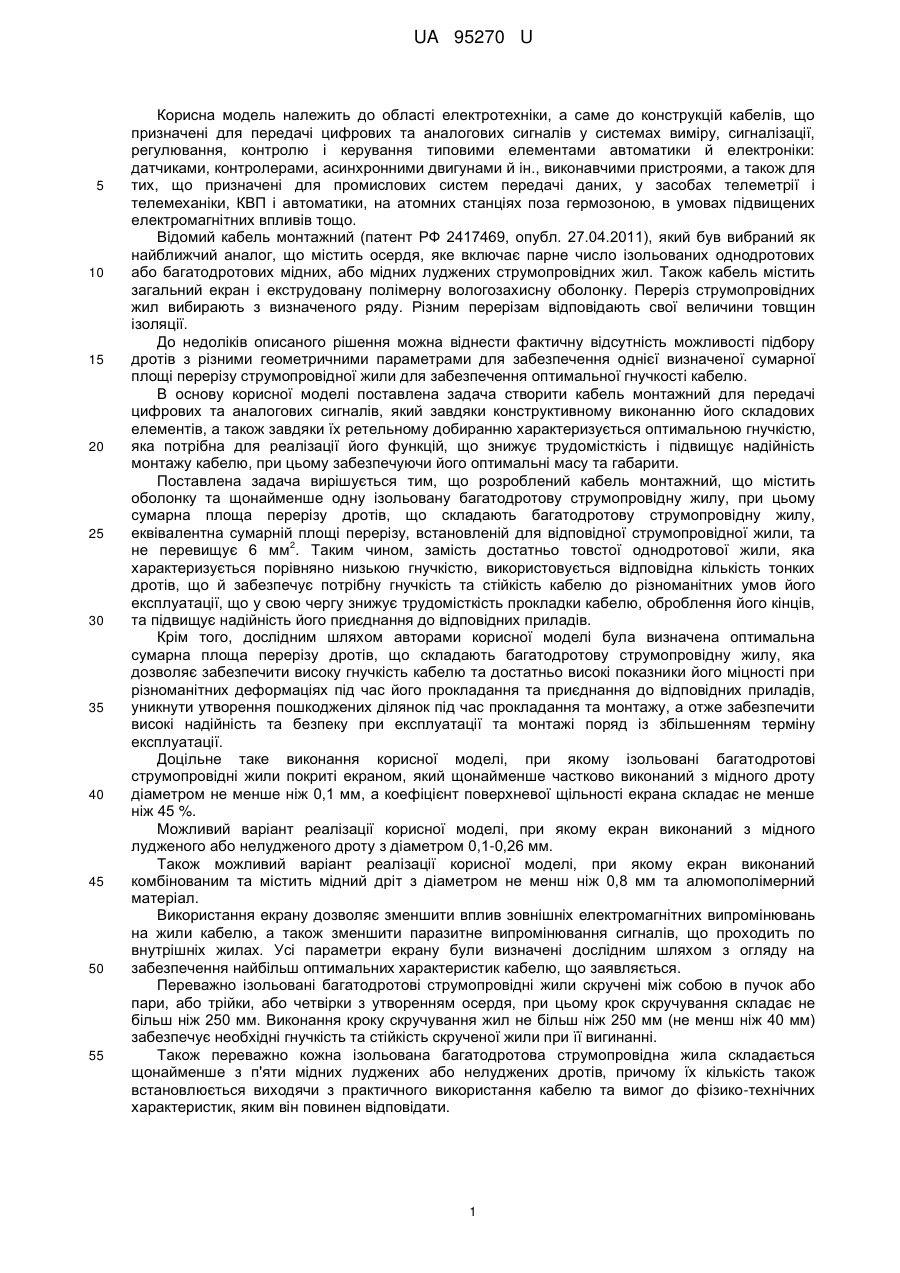

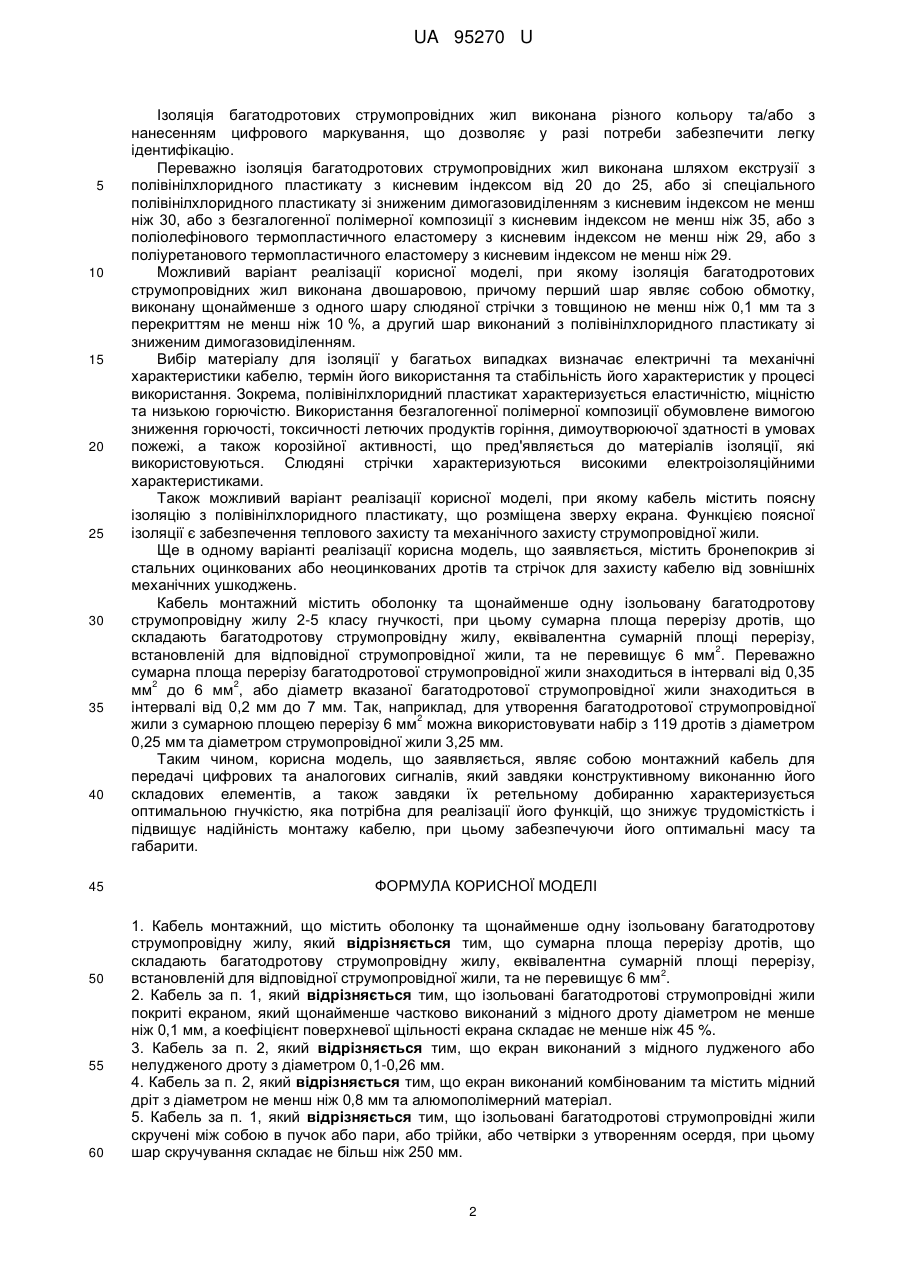

Реферат: Кабель монтажний містить оболонку та ізольовану багатодротову струмопровідну жилу. Cумарна площа перерізу дротів, що складають багатодротову струмопровідну жилу, еквівалентна сумарній площі перерізу, встановленій для відповідної струмопровідної жили, та не перевищує 6 мм2. UA 95270 U (54) КАБЕЛЬ МОНТАЖНИЙ UA 95270 U UA 95270 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області електротехніки, а саме до конструкцій кабелів, що призначені для передачі цифрових та аналогових сигналів у системах виміру, сигналізації, регулювання, контролю і керування типовими елементами автоматики й електроніки: датчиками, контролерами, асинхронними двигунами й ін., виконавчими пристроями, а також для тих, що призначені для промислових систем передачі даних, у засобах телеметрії і телемеханіки, КВП і автоматики, на атомних станціях поза гермозоною, в умовах підвищених електромагнітних впливів тощо. Відомий кабель монтажний (патент РФ 2417469, опубл. 27.04.2011), який був вибраний як найближчий аналог, що містить осердя, яке включає парне число ізольованих однодротових або багатодротових мідних, або мідних луджених струмопровідних жил. Також кабель містить загальний екран і екструдовану полімерну вологозахисну оболонку. Переріз струмопровідних жил вибирають з визначеного ряду. Різним перерізам відповідають свої величини товщин ізоляції. До недоліків описаного рішення можна віднести фактичну відсутність можливості підбору дротів з різними геометричними параметрами для забезпечення однієї визначеної сумарної площі перерізу струмопровідної жили для забезпечення оптимальної гнучкості кабелю. В основу корисної моделі поставлена задача створити кабель монтажний для передачі цифрових та аналогових сигналів, який завдяки конструктивному виконанню його складових елементів, а також завдяки їх ретельному добиранню характеризується оптимальною гнучкістю, яка потрібна для реалізації його функцій, що знижує трудомісткість і підвищує надійність монтажу кабелю, при цьому забезпечуючи його оптимальні масу та габарити. Поставлена задача вирішується тим, що розроблений кабель монтажний, що містить оболонку та щонайменше одну ізольовану багатодротову струмопровідну жилу, при цьому сумарна площа перерізу дротів, що складають багатодротову струмопровідну жилу, еквівалентна сумарній площі перерізу, встановленій для відповідної струмопровідної жили, та не перевищує 6 мм2. Таким чином, замість достатньо товстої однодротової жили, яка характеризується порівняно низькою гнучкістю, використовується відповідна кількість тонких дротів, що й забезпечує потрібну гнучкість та стійкість кабелю до різноманітних умов його експлуатації, що у свою чергу знижує трудомісткість прокладки кабелю, оброблення його кінців, та підвищує надійність його приєднання до відповідних приладів. Крім того, дослідним шляхом авторами корисної моделі була визначена оптимальна сумарна площа перерізу дротів, що складають багатодротову струмопровідну жилу, яка дозволяє забезпечити високу гнучкість кабелю та достатньо високі показники його міцності при різноманітних деформаціях під час його прокладання та приєднання до відповідних приладів, уникнути утворення пошкоджених ділянок під час прокладання та монтажу, а отже забезпечити високі надійність та безпеку при експлуатації та монтажі поряд із збільшенням терміну експлуатації. Доцільне таке виконання корисної моделі, при якому ізольовані багатодротові струмопровідні жили покриті екраном, який щонайменше частково виконаний з мідного дроту діаметром не менше ніж 0,1 мм, а коефіцієнт поверхневої щільності екрана складає не менше ніж 45 %. Можливий варіант реалізації корисної моделі, при якому екран виконаний з мідного лудженого або нелудженого дроту з діаметром 0,1-0,26 мм. Також можливий варіант реалізації корисної моделі, при якому екран виконаний комбінованим та містить мідний дріт з діаметром не менш ніж 0,8 мм та алюмополімерний матеріал. Використання екрану дозволяє зменшити вплив зовнішніх електромагнітних випромінювань на жили кабелю, а також зменшити паразитне випромінювання сигналів, що проходить по внутрішніх жилах. Усі параметри екрану були визначені дослідним шляхом з огляду на забезпечення найбільш оптимальних характеристик кабелю, що заявляється. Переважно ізольовані багатодротові струмопровідні жили скручені між собою в пучок або пари, або трійки, або четвірки з утворенням осердя, при цьому крок скручування складає не більш ніж 250 мм. Виконання кроку скручування жил не більш ніж 250 мм (не менш ніж 40 мм) забезпечує необхідні гнучкість та стійкість скрученої жили при її вигинанні. Також переважно кожна ізольована багатодротова струмопровідна жила складається щонайменше з п'яти мідних луджених або нелуджених дротів, причому їх кількість також встановлюється виходячи з практичного використання кабелю та вимог до фізико-технічних характеристик, яким він повинен відповідати. 1 UA 95270 U 5 10 15 20 25 30 35 40 45 50 55 60 Ізоляція багатодротових струмопровідних жил виконана різного кольору та/або з нанесенням цифрового маркування, що дозволяє у разі потреби забезпечити легку ідентифікацію. Переважно ізоляція багатодротових струмопровідних жил виконана шляхом екструзії з полівінілхлоридного пластикату з кисневим індексом від 20 до 25, або зі спеціального полівінілхлоридного пластикату зі зниженим димогазовиділенням з кисневим індексом не менш ніж 30, або з безгалогенної полімерної композиції з кисневим індексом не менш ніж 35, або з поліолефінового термопластичного еластомеру з кисневим індексом не менш ніж 29, або з поліуретанового термопластичного еластомеру з кисневим індексом не менш ніж 29. Можливий варіант реалізації корисної моделі, при якому ізоляція багатодротових струмопровідних жил виконана двошаровою, причому перший шар являє собою обмотку, виконану щонайменше з одного шару слюдяної стрічки з товщиною не менш ніж 0,1 мм та з перекриттям не менш ніж 10 %, а другий шар виконаний з полівінілхлоридного пластикату зі зниженим димогазовиділенням. Вибір матеріалу для ізоляції у багатьох випадках визначає електричні та механічні характеристики кабелю, термін його використання та стабільність його характеристик у процесі використання. Зокрема, полівінілхлоридний пластикат характеризується еластичністю, міцністю та низькою горючістю. Використання безгалогенної полімерної композиції обумовлене вимогою зниження горючості, токсичності летючих продуктів горіння, димоутворюючої здатності в умовах пожежі, а також корозійної активності, що пред'являється до матеріалів ізоляції, які використовуються. Слюдяні стрічки характеризуються високими електроізоляційними характеристиками. Також можливий варіант реалізації корисної моделі, при якому кабель містить поясну ізоляцію з полівінілхлоридного пластикату, що розміщена зверху екрана. Функцією поясної ізоляції є забезпечення теплового захисту та механічного захисту струмопровідної жили. Ще в одному варіанті реалізації корисна модель, що заявляється, містить бронепокрив зі стальних оцинкованих або неоцинкованих дротів та стрічок для захисту кабелю від зовнішніх механічних ушкоджень. Кабель монтажний містить оболонку та щонайменше одну ізольовану багатодротову струмопровідну жилу 2-5 класу гнучкості, при цьому сумарна площа перерізу дротів, що складають багатодротову струмопровідну жилу, еквівалентна сумарній площі перерізу, встановленій для відповідної струмопровідної жили, та не перевищує 6 мм 2. Переважно сумарна площа перерізу багатодротової струмопровідної жили знаходиться в інтервалі від 0,35 мм2 до 6 мм2, або діаметр вказаної багатодротової струмопровідної жили знаходиться в інтервалі від 0,2 мм до 7 мм. Так, наприклад, для утворення багатодротової струмопровідної жили з сумарною площею перерізу 6 мм2 можна використовувати набір з 119 дротів з діаметром 0,25 мм та діаметром струмопровідної жили 3,25 мм. Таким чином, корисна модель, що заявляється, являє собою монтажний кабель для передачі цифрових та аналогових сигналів, який завдяки конструктивному виконанню його складових елементів, а також завдяки їх ретельному добиранню характеризується оптимальною гнучкістю, яка потрібна для реалізації його функцій, що знижує трудомісткість і підвищує надійність монтажу кабелю, при цьому забезпечуючи його оптимальні масу та габарити. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кабель монтажний, що містить оболонку та щонайменше одну ізольовану багатодротову струмопровідну жилу, який відрізняється тим, що сумарна площа перерізу дротів, що складають багатодротову струмопровідну жилу, еквівалентна сумарній площі перерізу, встановленій для відповідної струмопровідної жили, та не перевищує 6 мм 2. 2. Кабель за п. 1, який відрізняється тим, що ізольовані багатодротові струмопровідні жили покриті екраном, який щонайменше частково виконаний з мідного дроту діаметром не менше ніж 0,1 мм, а коефіцієнт поверхневої щільності екрана складає не менше ніж 45 %. 3. Кабель за п. 2, який відрізняється тим, що екран виконаний з мідного лудженого або нелудженого дроту з діаметром 0,1-0,26 мм. 4. Кабель за п. 2, який відрізняється тим, що екран виконаний комбінованим та містить мідний дріт з діаметром не менш ніж 0,8 мм та алюмополімерний матеріал. 5. Кабель за п. 1, який відрізняється тим, що ізольовані багатодротові струмопровідні жили скручені між собою в пучок або пари, або трійки, або четвірки з утворенням осердя, при цьому шар скручування складає не більш ніж 250 мм. 2 UA 95270 U 5 10 15 20 6. Кабель за п. 1, який відрізняється тим, що кожна ізольована багатодротова струмопровідна жила складається щонайменше з п'яти мідних луджених або нелуджених дротів. 7. Кабель за п. 1, який відрізняється тим, що ізоляція багатодротових струмопровідних жил виконана різного кольору та/або з нанесенням цифрового маркування. 8. Кабель за п. 7, який відрізняється тим, що ізоляція багатодротових струмопровідних жил виконана шляхом екструзії з полівінілхлоридного пластикату з кисневим індексом від 20 до 25, або зі спеціального полівінілхлоридного пластикату зі зниженим димогазовиділенням з кисневим індексом не менш ніж 30, або з безгалогенної полімерної композиції з кисневим індексом не менш ніж 35, або з поліолефінового термопластичного еластомеру з кисневим індексом не менш ніж 29, або з поліуретанового термопластичного еластомеру з кисневим індексом не менш ніж 29. 9. Кабель за п. 1, який відрізняється тим, що ізоляція багатодротових струмопровідних жил виконана двошаровою, причому перший шар являє собою обмотку, виконану щонайменше з одного шару слюдяної стрічки з товщиною не менш ніж 0,1 мм та з перекриттям не менш ніж 10 %, а другий шар виконаний з полівінілхлоридного пластикату зі зниженим димогазовиділенням. 10. Кабель за п. 1, який відрізняється тим, що містить поясну ізоляцію з полівінілхлоридного пластикату, що розміщена поверх зверху екрана. 11. Кабель за п. 1, який відрізняється тим, що містить бронепокрив зі стальних оцинкованих або неоцинкованих дротів та стрічок. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
