Кабель монтажний

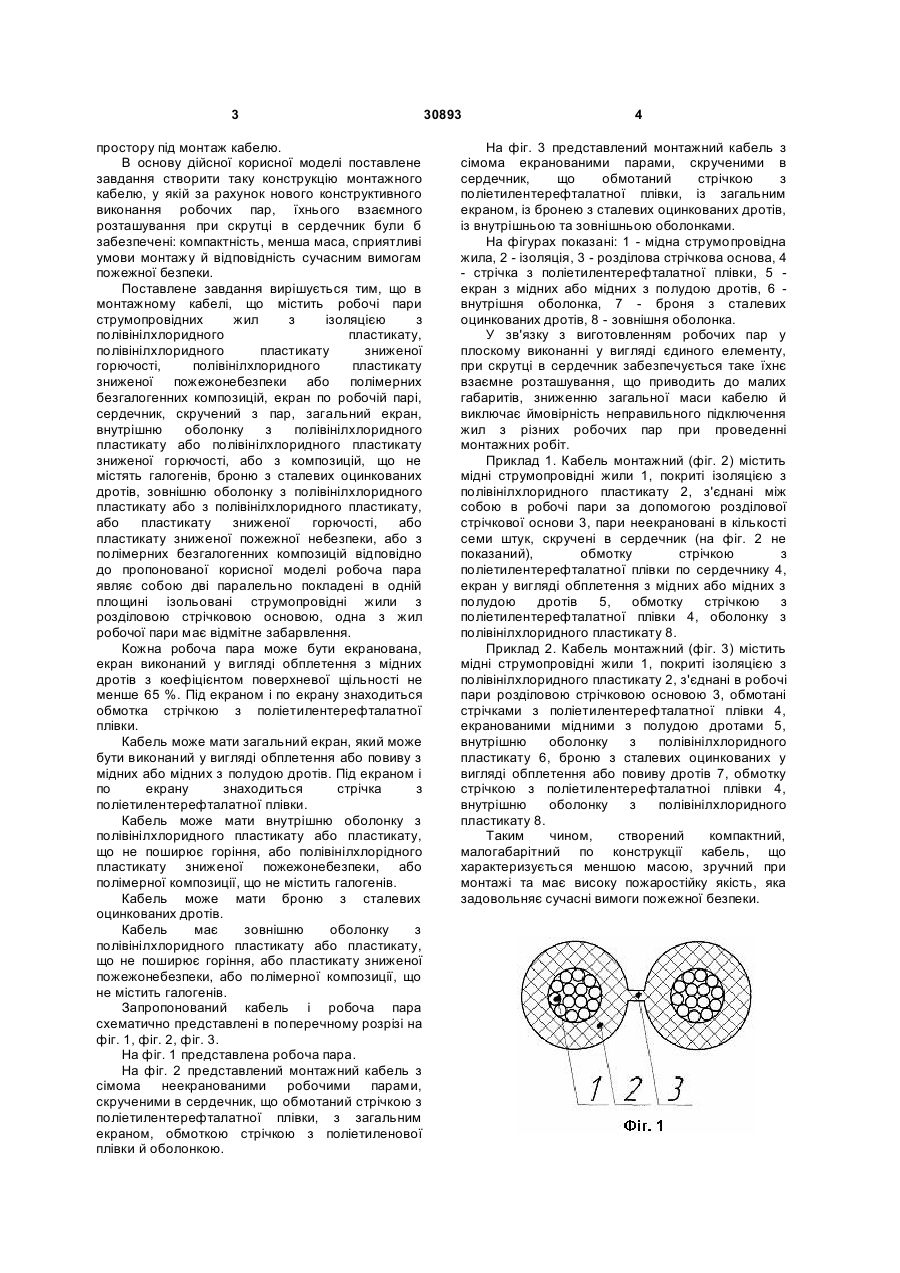

1. Кабель монтажний, що складається з робочих пар, струмопровідні жили яких виконані однодротовими або багатодротовими з мідних з полудою дротів, мають пластмасову ізоляцію, ізоляція жил у парі має відмітне забарвлення, пари екрановані мідними або мідними з полудою дротами у вигляді обплетення та скручені в сердечник, поверх сердечника має загальний екран з мідних з полудою дротів, поверх загального екрана - внутрішню оболонку, виконану з пластмас, броню з сталевих оцинкованих дротів, U 2 (19) 1 3 простору під монтаж кабелю. В основу дійсної корисної моделі поставлене завдання створити таку конструкцію монтажного кабелю, у якій за рахунок нового конструктивного виконання робочих пар, їхнього взаємного розташування при скрутці в сердечник були б забезпечені: компактність, менша маса, сприятливі умови монтажу й відповідність сучасним вимогам пожежної безпеки. Поставлене завдання вирішується тим, що в монтажному кабелі, що містить робочі пари струмопровідних жил з ізоляцією з полівінілхлоридного пластикату, полівінілхлоридного пластикату зниженої горючості, полівінілхлоридного пластикату зниженої пожежонебезпеки або полімерних безгалогенних композицій, екран по робочій парі, сердечник, скручений з пар, загальний екран, внутрішню оболонку з полівінілхлоридного пластикату або полівінілхлоридного пластикату зниженої горючості, або з композицій, що не містять галогенів, броню з сталевих оцинкованих дротів, зовнішню оболонку з полівінілхлоридного пластикату або з полівінілхлоридного пластикату, або пластикату зниженої горючості, або пластикату зниженої пожежної небезпеки, або з полімерних безгалогенних композицій відповідно до пропонованої корисної моделі робоча пара являє собою дві паралельно покладені в одній площині ізольовані струмопровідні жили з розділовою стрічковою основою, одна з жил робочої пари має відмітне забарвлення. Кожна робоча пара може бути екранована, екран виконаний у вигляді обплетення з мідних дротів з коефіцієнтом поверхневої щільності не менше 65 %. Під екраном і по екрану знаходиться обмотка стрічкою з поліетилентерефталатної плівки. Кабель може мати загальний екран, який може бути виконаний у вигляді обплетення або повиву з мідних або мідних з полудою дротів. Під екраном і по екрану знаходиться стрічка з поліетилентерефталатної плівки. Кабель може мати внутрішню оболонку з полівінілхлоридного пластикату або пластикату, що не поширює горіння, або полівінілхлорідного пластикату зниженої пожежонебезпеки, або полімерної композиції, що не містить галогенів. Кабель може мати броню з сталевих оцинкованих дротів. Кабель має зовнішню оболонку з полівінілхлоридного пластикату або пластикату, що не поширює горіння, або пластикату зниженої пожежонебезпеки, або полімерної композиції, що не містить галогенів. Запропонований кабель і робоча пара схематично представлені в поперечному розрізі на фіг. 1, фіг. 2, фіг. 3. На фіг. 1 представлена робоча пара. На фіг. 2 представлений монтажний кабель з сімома неекранованими робочими парами, скрученими в сердечник, що обмотаний стрічкою з поліетилентерефталатної плівки, з загальним екраном, обмоткою стрічкою з поліетиленової плівки й оболонкою. 30893 4 На фіг. 3 представлений монтажний кабель з сімома екранованими парами, скрученими в сердечник, що обмотаний стрічкою з поліетилентерефталатної плівки, із загальним екраном, із бронею з сталевих оцинкованих дротів, із внутрішньою та зовнішньою оболонками. На фігурах показані: 1 - мідна струмопровідна жила, 2 - ізоляція, 3 - розділова стрічкова основа, 4 - стрічка з поліетилентерефталатної плівки, 5 екран з мідних або мідних з полудою дротів, 6 внутрішня оболонка, 7 - броня з сталевих оцинкованих дротів, 8 - зовнішня оболонка. У зв'язку з виготовленням робочих пар у плоскому виконанні у вигляді єдиного елементу, при скрутці в сердечник забезпечується таке їхнє взаємне розташування, що приводить до малих габаритів, зниженню загальної маси кабелю й виключає ймовірність неправильного підключення жил з різних робочих пар при проведенні монтажних робіт. Приклад 1. Кабель монтажний (фіг. 2) містить мідні струмопровідні жили 1, покриті ізоляцією з полівінілхлоридного пластикату 2, з'єднані між собою в робочі пари за допомогою розділової стрічкової основи 3, пари неекрановані в кількості семи штук, скручені в сердечник (на фіг. 2 не показаний), обмотку стрічкою з поліетилентерефталатної плівки по сердечнику 4, екран у вигляді обплетення з мідних або мідних з полудою дротів 5, обмотку стрічкою з поліетилентерефталатної плівки 4, оболонку з полівінілхлоридного пластикату 8. Приклад 2. Кабель монтажний (фіг. 3) містить мідні струмопровідні жили 1, покриті ізоляцією з полівінілхлоридного пластикату 2, з'єднані в робочі пари розділовою стрічковою основою 3, обмотані стрічками з поліетилентерефталатної плівки 4, екранованими мідними з полудою дротами 5, внутрішню оболонку з полівінілхлоридного пластикату 6, броню з сталевих оцинкованих у вигляді обплетення або повиву дротів 7, обмотку стрічкою з поліетилентерефталатноі плівки 4, внутрішню оболонку з полівінілхлоридного пластикату 8. Таким чином, створений компактний, малогабарітний по конструкції кабель, що характеризується меншою масою, зручний при монтажі та має високу пожаростійку якість, яка задовольняє сучасні вимоги пожежної безпеки. 5 30893 6
