Ківш екскаватора-драглайна

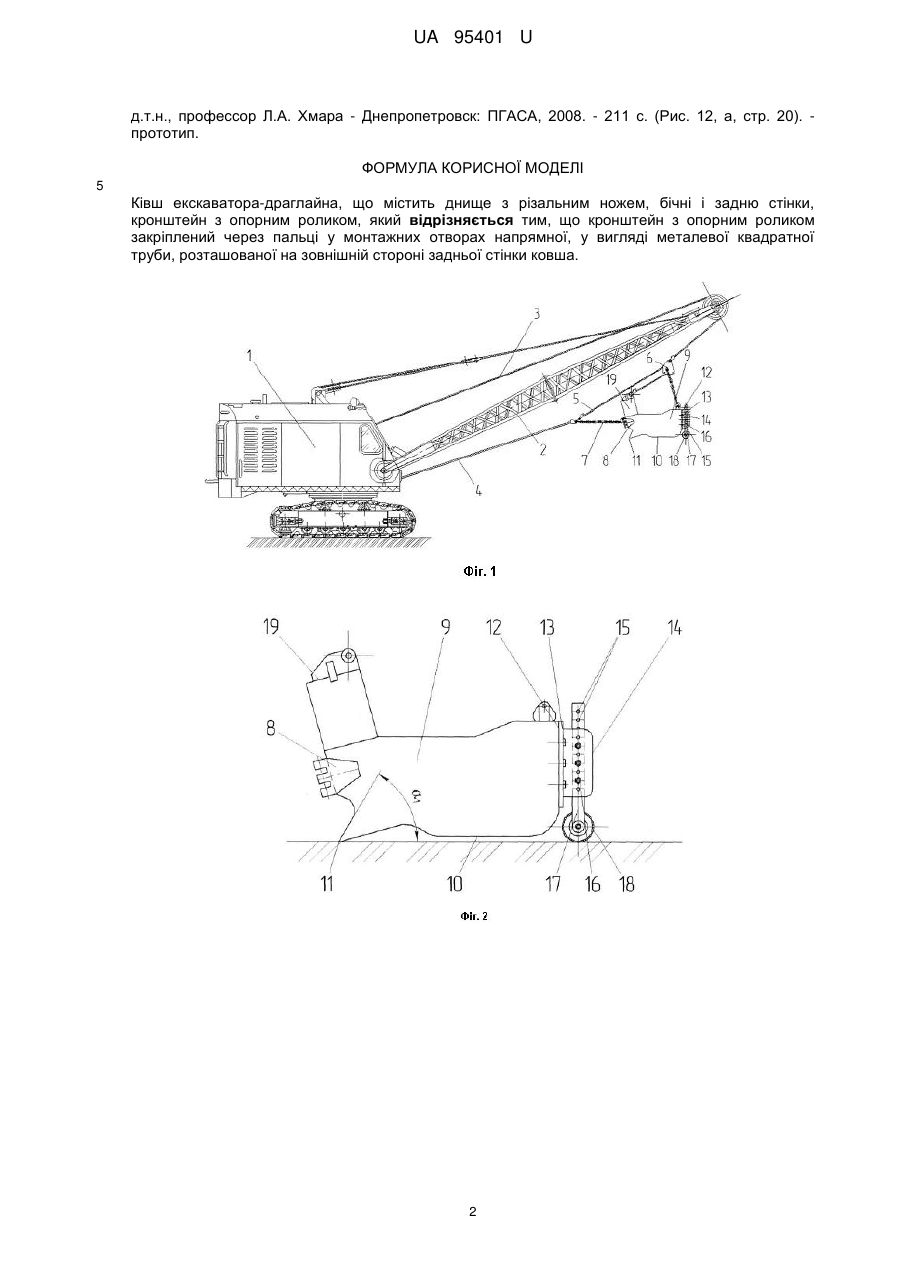

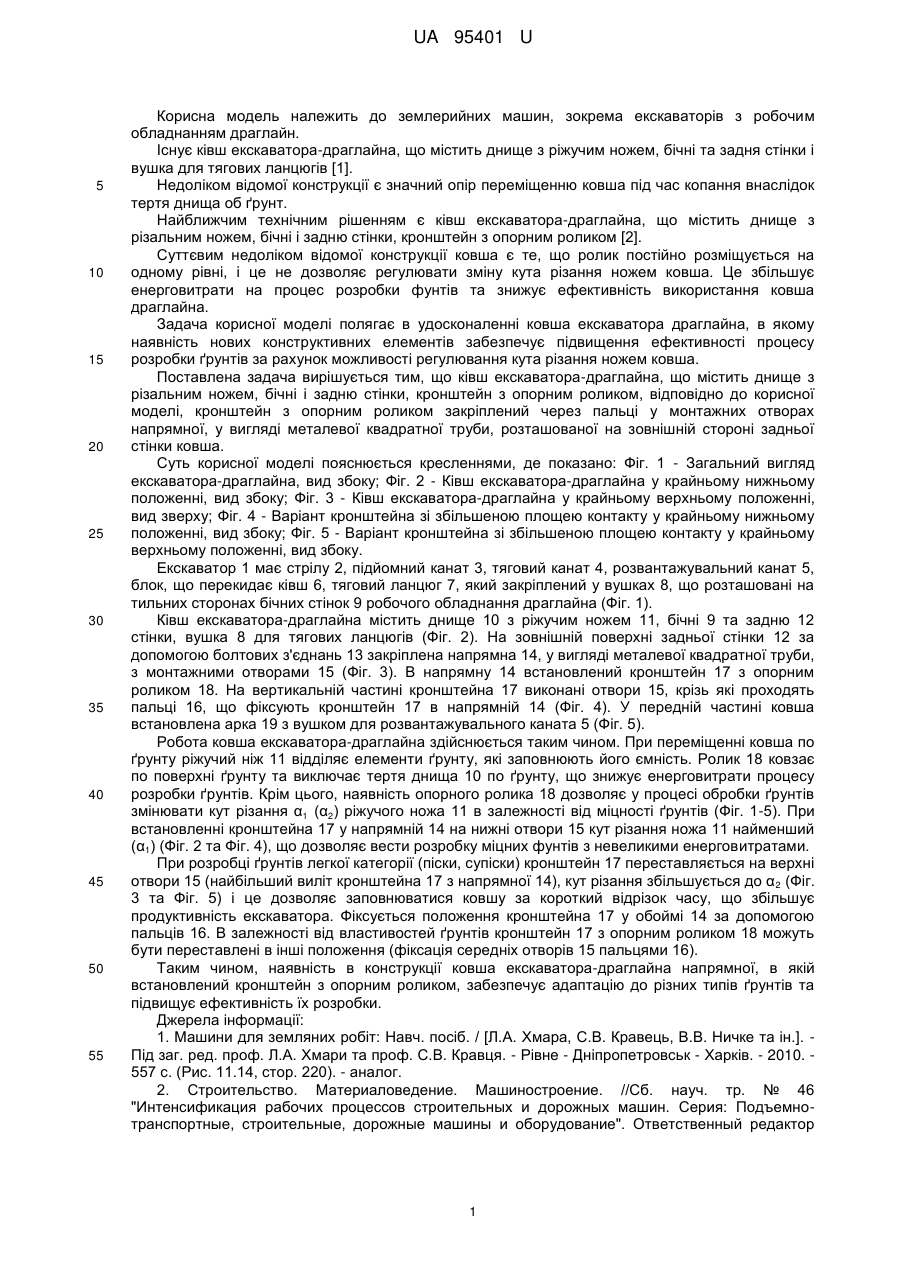

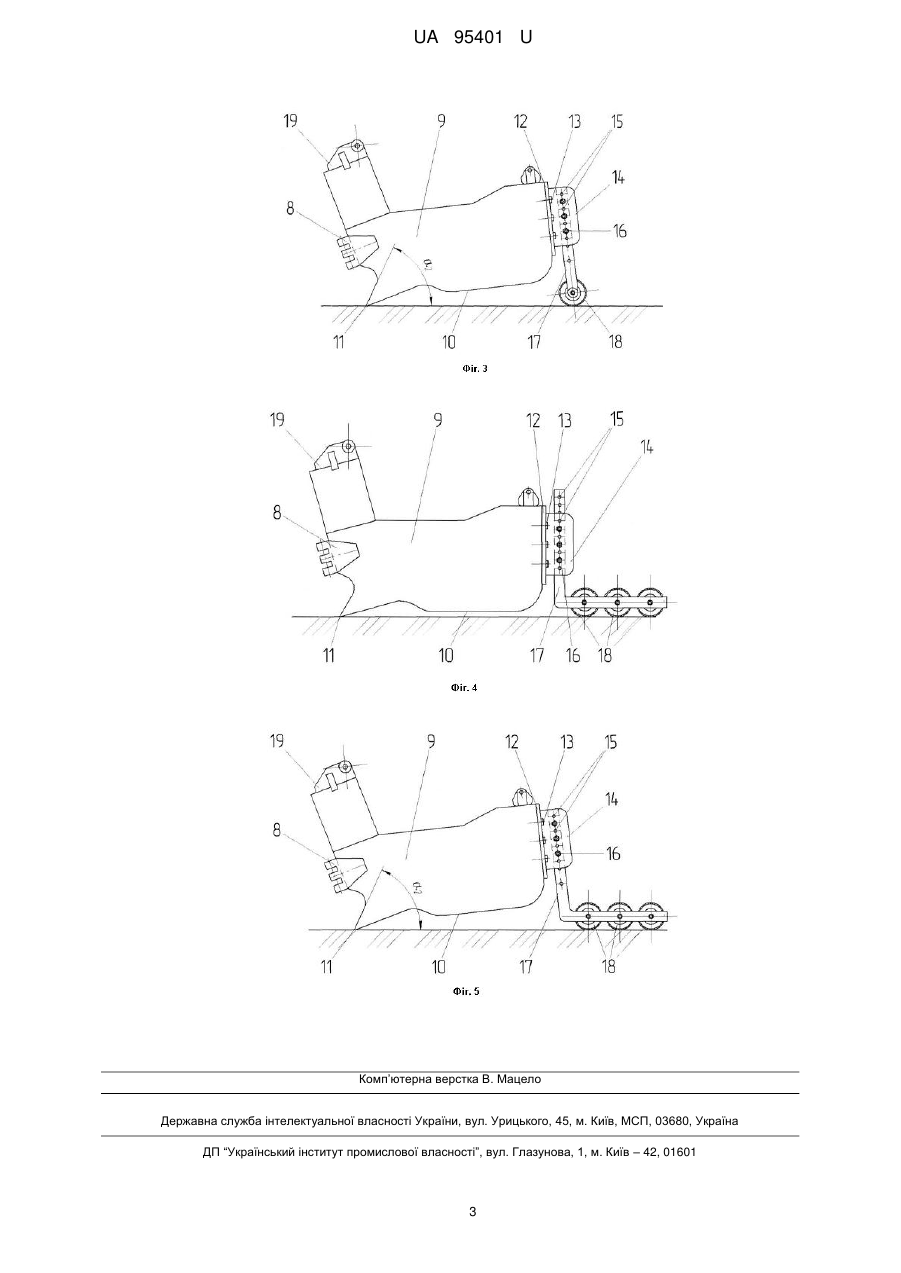

Реферат: Ківш екскаватора-драглайна містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом, що закріплений через пальці у монтажних отворах напрямної, у вигляді металевої квадратної труби, розташованої на зовнішній стороні задньої стінки ковша. UA 95401 U (12) UA 95401 U UA 95401 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийних машин, зокрема екскаваторів з робочим обладнанням драглайн. Існує ківш екскаватора-драглайна, що містить днище з ріжучим ножем, бічні та задня стінки і вушка для тягових ланцюгів [1]. Недоліком відомої конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найближчим технічним рішенням є ківш екскаватора-драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом [2]. Суттєвим недоліком відомої конструкції ковша є те, що ролик постійно розміщується на одному рівні, і це не дозволяє регулювати зміну кута різання ножем ковша. Це збільшує енерговитрати на процес розробки фунтів та знижує ефективність використання ковша драглайна. Задача корисної моделі полягає в удосконаленні ковша екскаватора драглайна, в якому наявність нових конструктивних елементів забезпечує підвищення ефективності процесу розробки ґрунтів за рахунок можливості регулювання кута різання ножем ковша. Поставлена задача вирішується тим, що ківш екскаватора-драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом, відповідно до корисної моделі, кронштейн з опорним роликом закріплений через пальці у монтажних отворах напрямної, у вигляді металевої квадратної труби, розташованої на зовнішній стороні задньої стінки ковша. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Загальний вигляд екскаватора-драглайна, вид збоку; Фіг. 2 - Ківш екскаватора-драглайна у крайньому нижньому положенні, вид збоку; Фіг. 3 - Ківш екскаватора-драглайна у крайньому верхньому положенні, вид зверху; Фіг. 4 - Варіант кронштейна зі збільшеною площею контакту у крайньому нижньому положенні, вид збоку; Фіг. 5 - Варіант кронштейна зі збільшеною площею контакту у крайньому верхньому положенні, вид збоку. Екскаватор 1 має стрілу 2, підйомний канат 3, тяговий канат 4, розвантажувальний канат 5, блок, що перекидає ківш 6, тяговий ланцюг 7, який закріплений у вушках 8, що розташовані на тильних сторонах бічних стінок 9 робочого обладнання драглайна (Фіг. 1). Ківш екскаватора-драглайна містить днище 10 з ріжучим ножем 11, бічні 9 та задню 12 стінки, вушка 8 для тягових ланцюгів (Фіг. 2). На зовнішній поверхні задньої стінки 12 за допомогою болтових з'єднань 13 закріплена напрямна 14, у вигляді металевої квадратної труби, з монтажними отворами 15 (Фіг. 3). В напрямну 14 встановлений кронштейн 17 з опорним роликом 18. На вертикальній частині кронштейна 17 виконані отвори 15, крізь які проходять пальці 16, що фіксують кронштейн 17 в напрямній 14 (Фіг. 4). У передній частині ковша встановлена арка 19 з вушком для розвантажувального каната 5 (Фіг. 5). Робота ковша екскаватора-драглайна здійснюється таким чином. При переміщенні ковша по ґрунту ріжучий ніж 11 відділяє елементи ґрунту, які заповнюють його ємність. Ролик 18 ковзає по поверхні ґрунту та виключає тертя днища 10 по ґрунту, що знижує енерговитрати процесу розробки ґрунтів. Крім цього, наявність опорного ролика 18 дозволяє у процесі обробки ґрунтів змінювати кут різання α1 (α2) ріжучого ножа 11 в залежності від міцності ґрунтів (Фіг. 1-5). При встановленні кронштейна 17 у напрямній 14 на нижні отвори 15 кут різання ножа 11 найменший (α1) (Фіг. 2 та Фіг. 4), що дозволяє вести розробку міцних фунтів з невеликими енерговитратами. При розробці ґрунтів легкої категорії (піски, супіски) кронштейн 17 переставляється на верхні отвори 15 (найбільший виліт кронштейна 17 з напрямної 14), кут різання збільшується до α 2 (Фіг. 3 та Фіг. 5) і це дозволяє заповнюватися ковшу за короткий відрізок часу, що збільшує продуктивність екскаватора. Фіксується положення кронштейна 17 у обоймі 14 за допомогою пальців 16. В залежності від властивостей ґрунтів кронштейн 17 з опорним роликом 18 можуть бути переставлені в інші положення (фіксація середніх отворів 15 пальцями 16). Таким чином, наявність в конструкції ковша екскаватора-драглайна напрямної, в якій встановлений кронштейн з опорним роликом, забезпечує адаптацію до різних типів ґрунтів та підвищує ефективність їх розробки. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 11.14, стор. 220). - аналог. 2. Строительство. Материаловедение. Машиностроение. //Сб. науч. тр. № 46 "Интенсификация рабочих процессов строительных и дорожных машин. Серия: Подъемнотранспортные, строительные, дорожные машины и оборудование". Ответственный редактор 1 UA 95401 U д.т.н., профессор Л.А. Хмара - Днепропетровск: ПГАСА, 2008. - 211 с. (Рис. 12, а, стр. 20). прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ківш екскаватора-драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом, який відрізняється тим, що кронштейн з опорним роликом закріплений через пальці у монтажних отворах напрямної, у вигляді металевої квадратної труби, розташованої на зовнішній стороні задньої стінки ковша. 2 UA 95401 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
