Пристрій для миття коренебульбоплодів

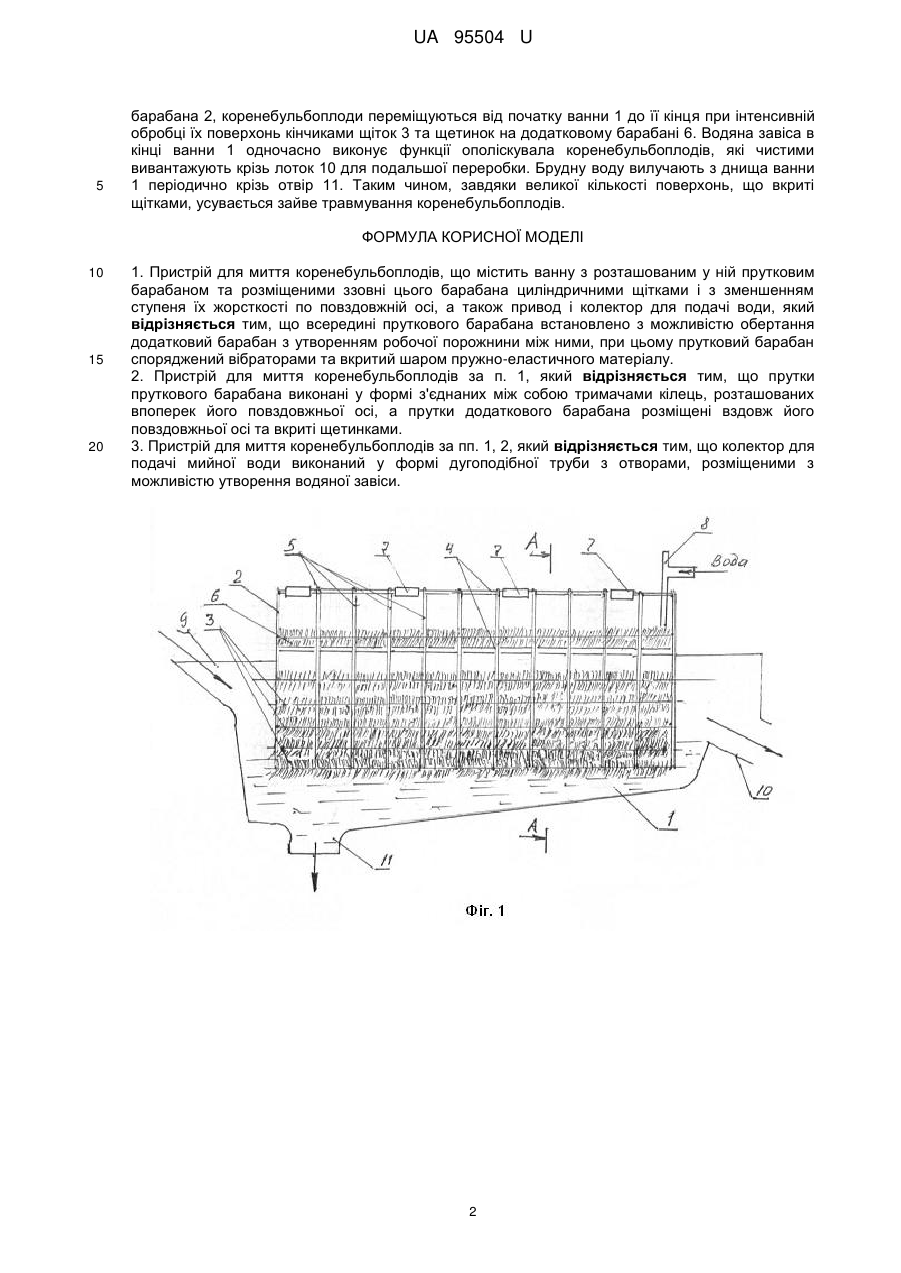

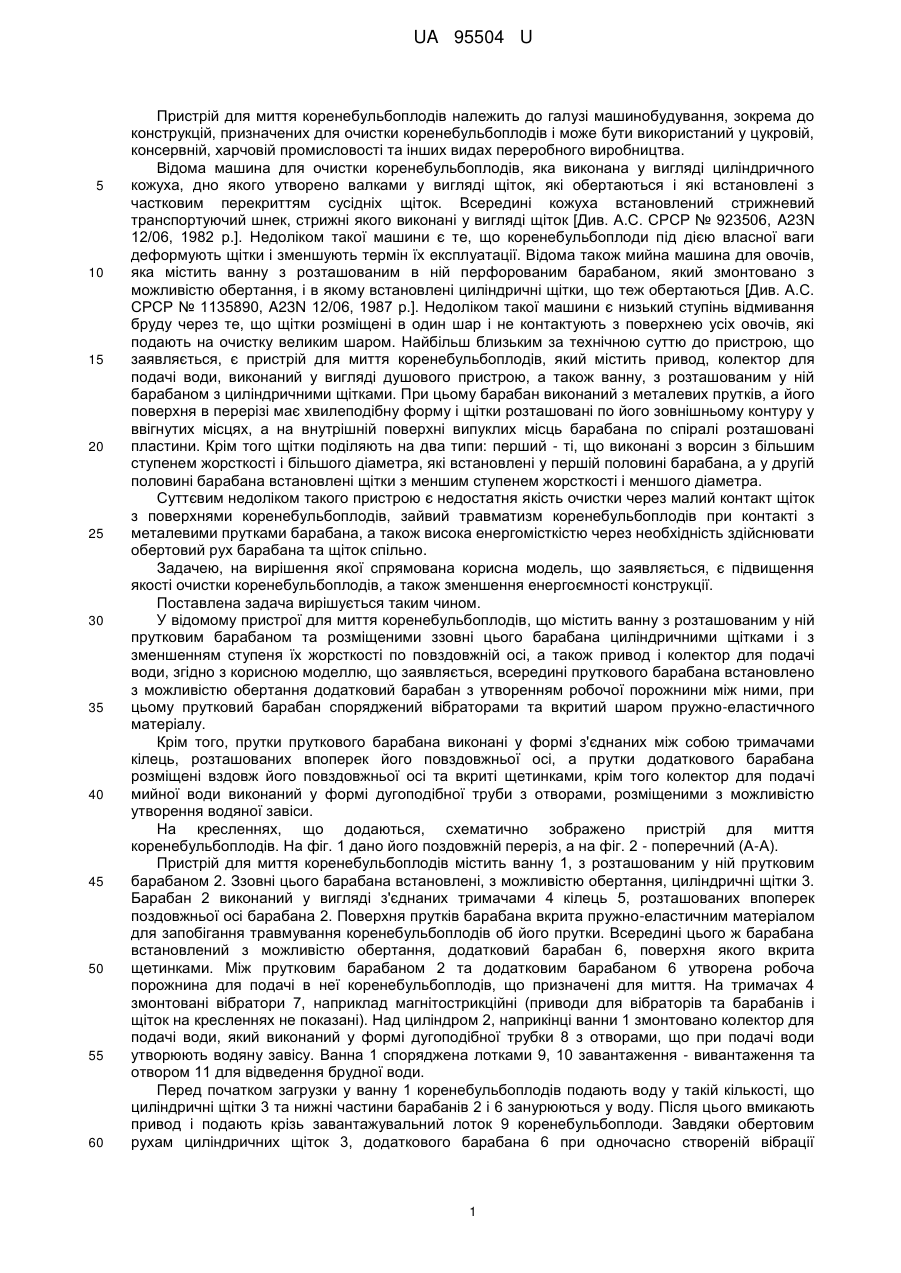

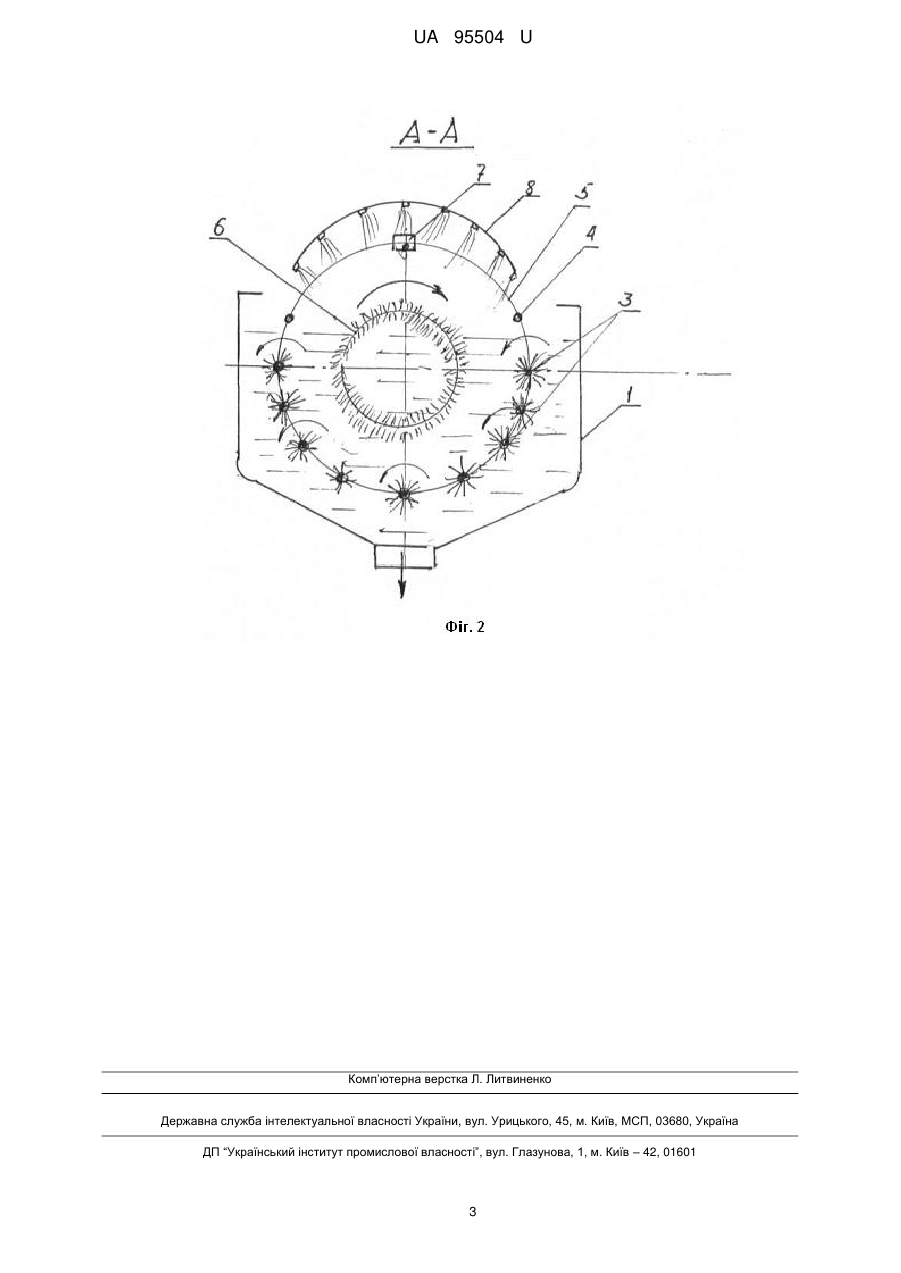

Реферат: Пристрій для миття коренебульбоплодів містить ванну з розташованим у ній прутковим барабаном та розміщеними ззовні цього барабана циліндричними щітками і з зменшенням ступеня їх жорсткості по повздовжній осі, а також привод і колектор для подачі води. Всередині пруткового барабана встановлено з можливістю обертання додатковий барабан з утворенням робочої порожнини між ними, при цьому прутковий барабан споряджений вібраторами та вкритий шаром пружно-еластичного матеріалу. UA 95504 U (54) ПРИСТРІЙ ДЛЯ МИТТЯ КОРЕНЕБУЛЬБОПЛОДІВ UA 95504 U UA 95504 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій для миття коренебульбоплодів належить до галузі машинобудування, зокрема до конструкцій, призначених для очистки коренебульбоплодів і може бути використаний у цукровій, консервній, харчовій промисловості та інших видах переробного виробництва. Відома машина для очистки коренебульбоплодів, яка виконана у вигляді циліндричного кожуха, дно якого утворено валками у вигляді щіток, які обертаються і які встановлені з частковим перекриттям сусідніх щіток. Всередині кожуха встановлений стрижневий транспортуючий шнек, стрижні якого виконані у вигляді щіток [Див. А.С. СРСР № 923506, A23N 12/06, 1982 р.]. Недоліком такої машини є те, що коренебульбоплоди під дією власної ваги деформують щітки і зменшують термін їх експлуатації. Відома також мийна машина для овочів, яка містить ванну з розташованим в ній перфорованим барабаном, який змонтовано з можливістю обертання, і в якому встановлені циліндричні щітки, що теж обертаються [Див. А.С. СРСР № 1135890, A23N 12/06, 1987 р.]. Недоліком такої машини є низький ступінь відмивання бруду через те, що щітки розміщені в один шар і не контактують з поверхнею усіх овочів, які подають на очистку великим шаром. Найбільш близьким за технічною суттю до пристрою, що заявляється, є пристрій для миття коренебульбоплодів, який містить привод, колектор для подачі води, виконаний у вигляді душового пристрою, а також ванну, з розташованим у ній барабаном з циліндричними щітками. При цьому барабан виконаний з металевих прутків, а його поверхня в перерізі має хвилеподібну форму і щітки розташовані по його зовнішньому контуру у ввігнутих місцях, а на внутрішній поверхні випуклих місць барабана по спіралі розташовані пластини. Крім того щітки поділяють на два типи: перший - ті, що виконані з ворсин з більшим ступенем жорсткості і більшого діаметра, які встановлені у першій половині барабана, а у другій половині барабана встановлені щітки з меншим ступенем жорсткості і меншого діаметра. Суттєвим недоліком такого пристрою є недостатня якість очистки через малий контакт щіток з поверхнями коренебульбоплодів, зайвий травматизм коренебульбоплодів при контакті з металевими прутками барабана, а також висока енергомісткістю через необхідність здійснювати обертовий рух барабана та щіток спільно. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є підвищення якості очистки коренебульбоплодів, а також зменшення енергоємності конструкції. Поставлена задача вирішується таким чином. У відомому пристрої для миття коренебульбоплодів, що містить ванну з розташованим у ній прутковим барабаном та розміщеними ззовні цього барабана циліндричними щітками і з зменшенням ступеня їх жорсткості по повздовжній осі, а також привод і колектор для подачі води, згідно з корисною моделлю, що заявляється, всередині пруткового барабана встановлено з можливістю обертання додатковий барабан з утворенням робочої порожнини між ними, при цьому прутковий барабан споряджений вібраторами та вкритий шаром пружно-еластичного матеріалу. Крім того, прутки пруткового барабана виконані у формі з'єднаних між собою тримачами кілець, розташованих впоперек його повздовжньої осі, а прутки додаткового барабана розміщені вздовж його повздовжньої осі та вкриті щетинками, крім того колектор для подачі мийної води виконаний у формі дугоподібної труби з отворами, розміщеними з можливістю утворення водяної завіси. На кресленнях, що додаються, схематично зображено пристрій для миття коренебульбоплодів. На фіг. 1 дано його поздовжній переріз, а на фіг. 2 - поперечний (А-А). Пристрій для миття коренебульбоплодів містить ванну 1, з розташованим у ній прутковим барабаном 2. Ззовні цього барабана встановлені, з можливістю обертання, циліндричні щітки 3. Барабан 2 виконаний у вигляді з'єднаних тримачами 4 кілець 5, розташованих впоперек поздовжньої осі барабана 2. Поверхня прутків барабана вкрита пружно-еластичним матеріалом для запобігання травмування коренебульбоплодів об його прутки. Всередині цього ж барабана встановлений з можливістю обертання, додатковий барабан 6, поверхня якого вкрита щетинками. Між прутковим барабаном 2 та додатковим барабаном 6 утворена робоча порожнина для подачі в неї коренебульбоплодів, що призначені для миття. На тримачах 4 змонтовані вібратори 7, наприклад магнітострикційні (приводи для вібраторів та барабанів і щіток на кресленнях не показані). Над циліндром 2, наприкінці ванни 1 змонтовано колектор для подачі води, який виконаний у формі дугоподібної трубки 8 з отворами, що при подачі води утворюють водяну завісу. Ванна 1 споряджена лотками 9, 10 завантаження - вивантаження та отвором 11 для відведення брудної води. Перед початком загрузки у ванну 1 коренебульбоплодів подають воду у такій кількості, що циліндричні щітки 3 та нижні частини барабанів 2 і 6 занурюються у воду. Після цього вмикають привод і подають крізь завантажувальний лоток 9 коренебульбоплоди. Завдяки обертовим рухам циліндричних щіток 3, додаткового барабана 6 при одночасно створеній вібрації 1 UA 95504 U 5 барабана 2, коренебульбоплоди переміщуються від початку ванни 1 до її кінця при інтенсивній обробці їх поверхонь кінчиками щіток 3 та щетинок на додатковому барабані 6. Водяна завіса в кінці ванни 1 одночасно виконує функції ополіскувала коренебульбоплодів, які чистими вивантажують крізь лоток 10 для подальшої переробки. Брудну воду вилучають з днища ванни 1 періодично крізь отвір 11. Таким чином, завдяки великої кількості поверхонь, що вкриті щітками, усувається зайве травмування коренебульбоплодів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Пристрій для миття коренебульбоплодів, що містить ванну з розташованим у ній прутковим барабаном та розміщеними ззовні цього барабана циліндричними щітками і з зменшенням ступеня їх жорсткості по повздовжній осі, а також привод і колектор для подачі води, який відрізняється тим, що всередині пруткового барабана встановлено з можливістю обертання додатковий барабан з утворенням робочої порожнини між ними, при цьому прутковий барабан споряджений вібраторами та вкритий шаром пружно-еластичного матеріалу. 2. Пристрій для миття коренебульбоплодів за п. 1, який відрізняється тим, що прутки пруткового барабана виконані у формі з'єднаних між собою тримачами кілець, розташованих впоперек його повздовжньої осі, а прутки додаткового барабана розміщені вздовж його повздовжньої осі та вкриті щетинками. 3. Пристрій для миття коренебульбоплодів за пп. 1, 2, який відрізняється тим, що колектор для подачі мийної води виконаний у формі дугоподібної труби з отворами, розміщеними з можливістю утворення водяної завіси. 2 UA 95504 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
