Ванна для підводного витягнення хребта в плавальних басейнах (варіанти)

Номер патенту: 95763

Опубліковано: 25.08.2011

Автори: Мартинов В'ячеслав Васильович, Мочалов Юрій Аркадійович

Завантажити PDF файл.

Формула / Реферат

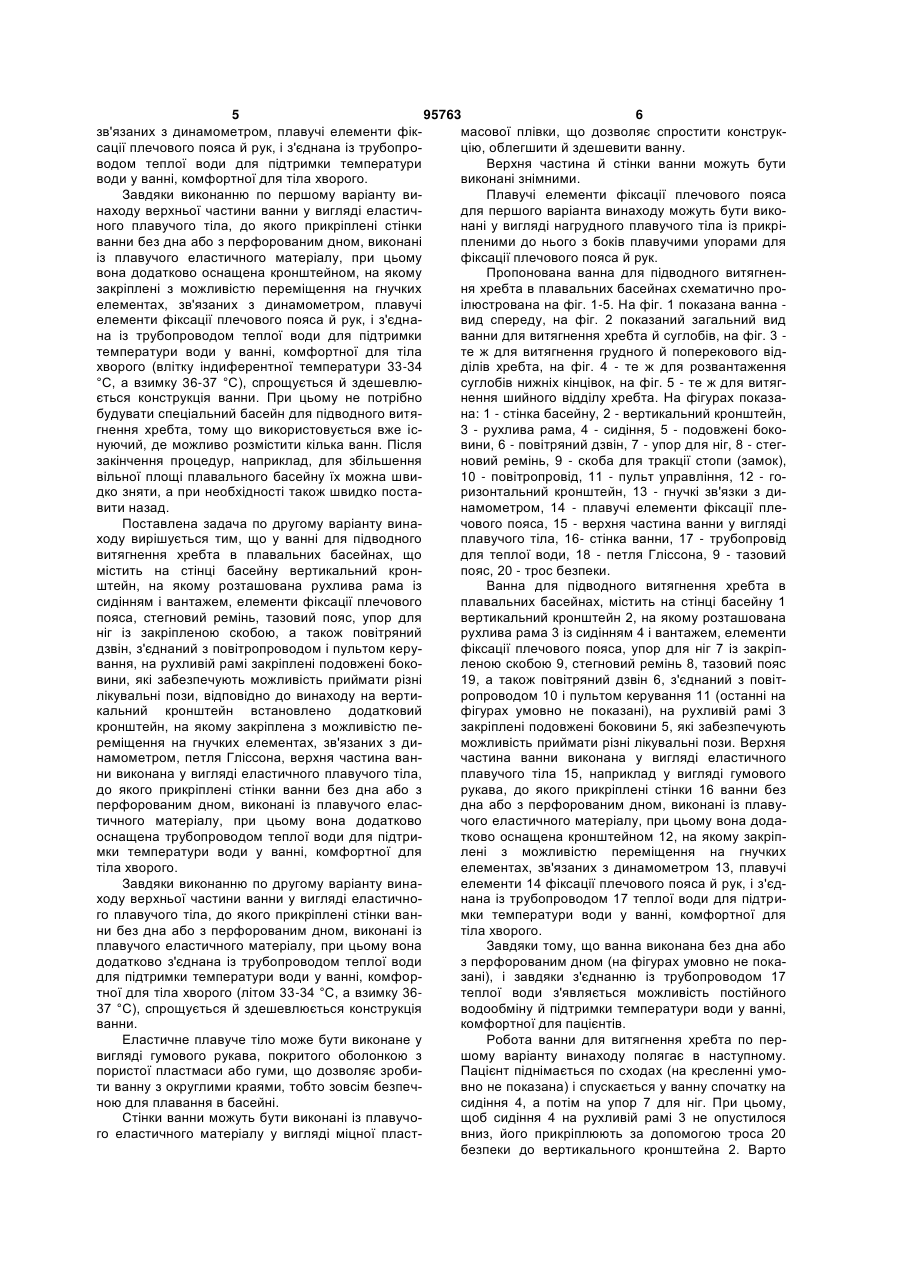

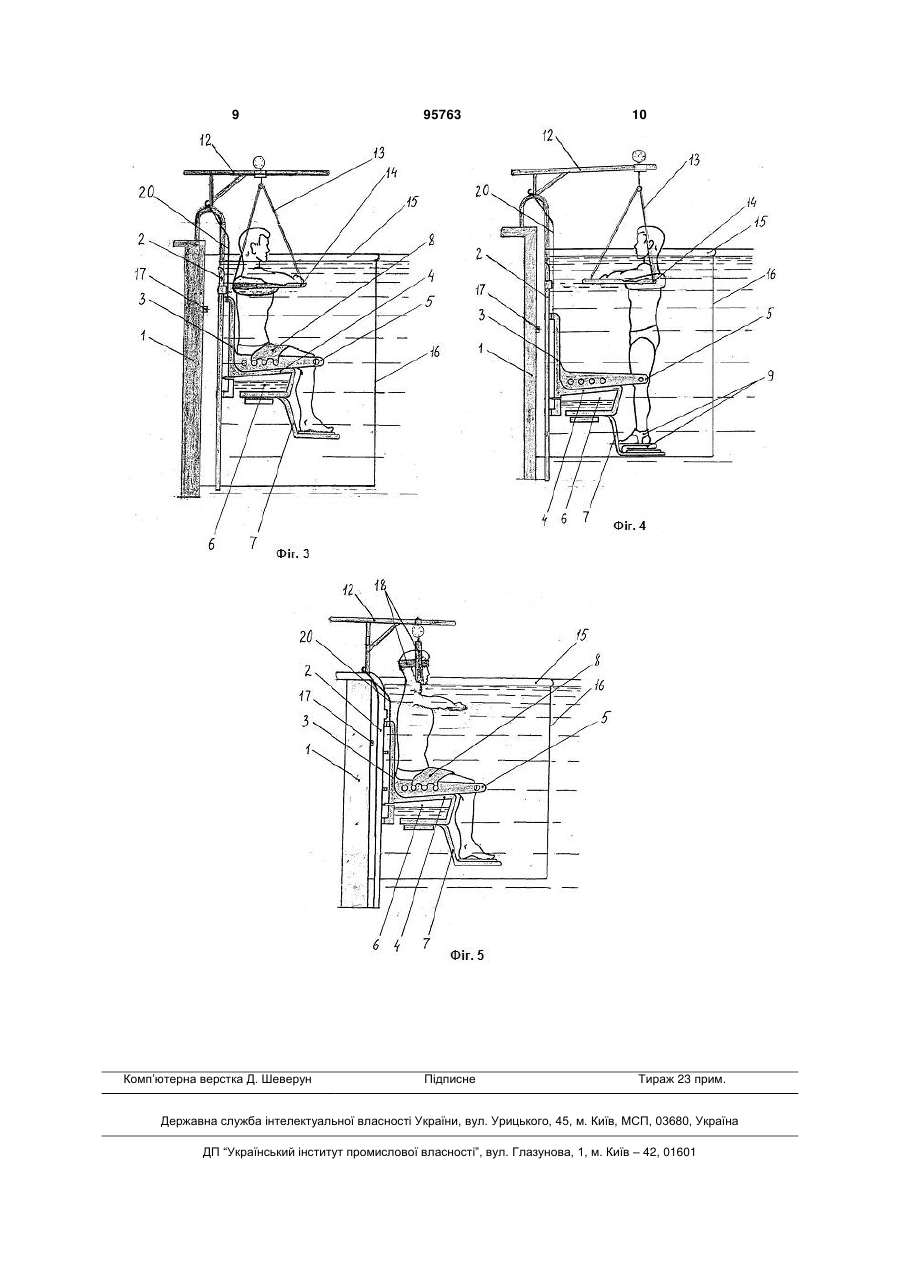

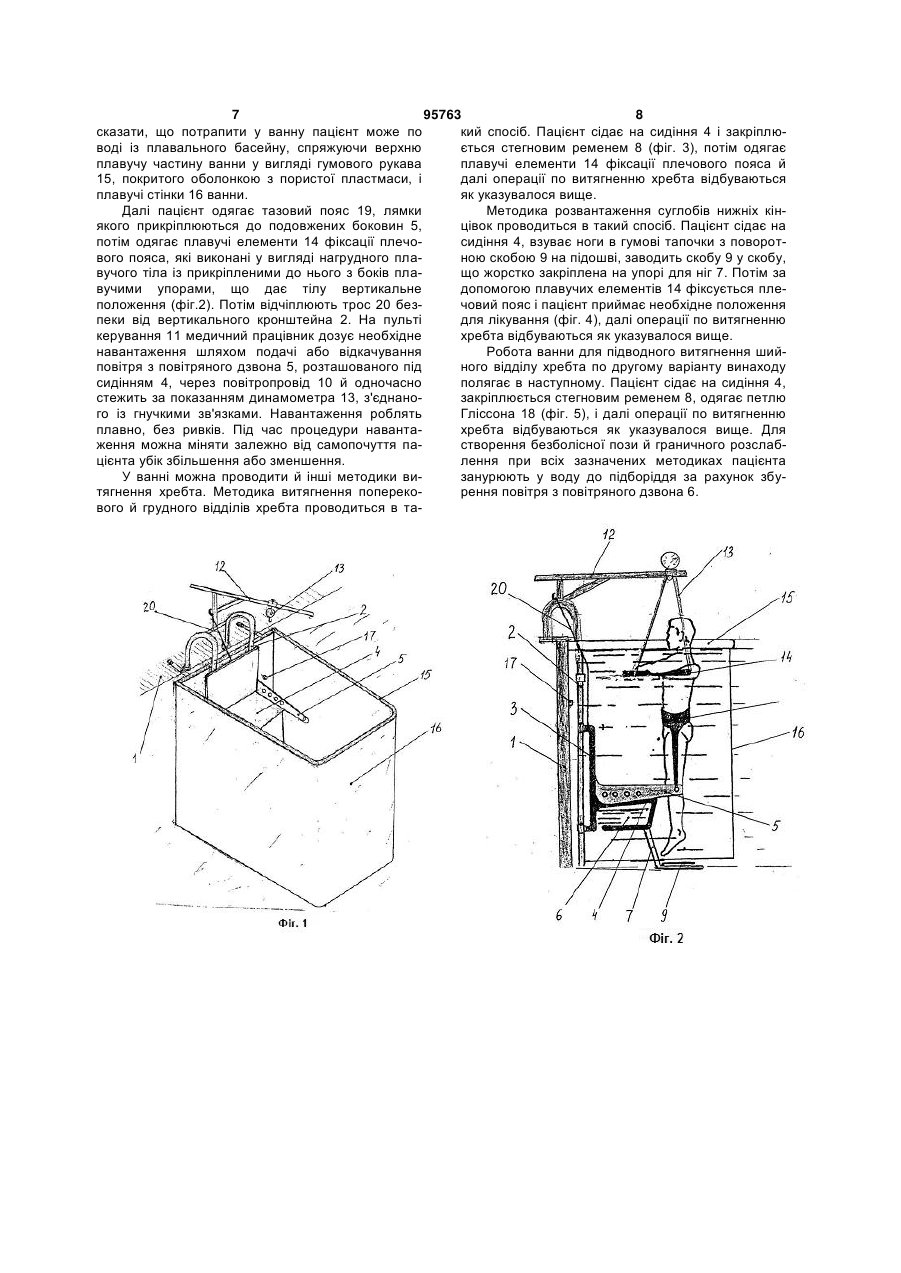

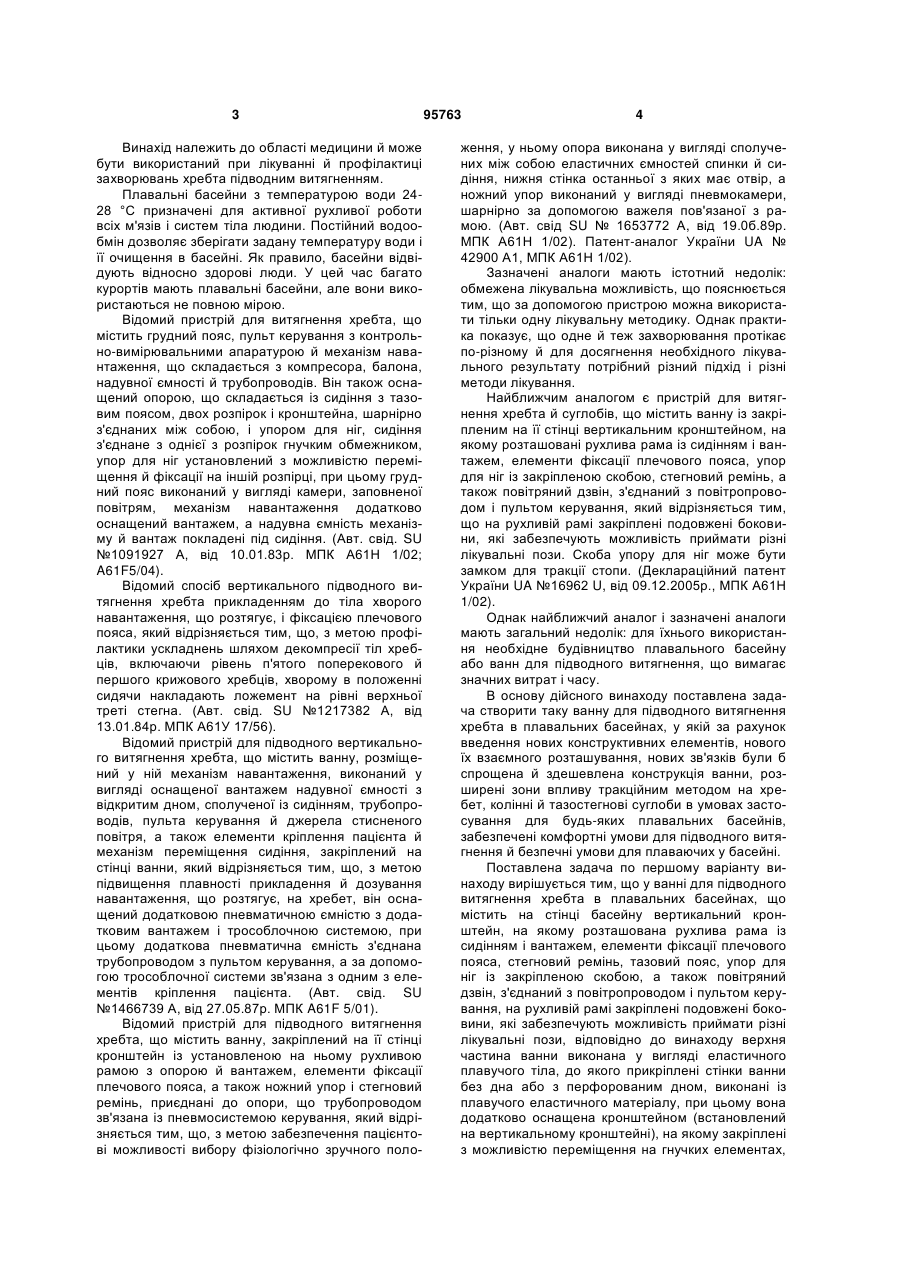

1. Ванна для підводного витягнення хребта в плавальних басейнах, що містить на стінці басейну вертикальний кронштейн, на якому розташована рухлива рама із сидінням і вантажем, елементи фіксації плечового пояса, стегновий ремінь, тазовий пояс, упор для ніг із закріпленою скобою, а також повітряний дзвін, з'єднаний з повітропроводом і пультом керування, на рухливій рамі закріплені подовжені боковини, які забезпечують можливість приймати різні лікувальні пози, яка відрізняється тим, що ванна з'єднана із трубопроводом теплої води для підтримки температури води у ванні, комфортної для тіла хворого, а верхня частина виконана у вигляді еластичного плавучого тіла, до якого прикріплені стінки ванни без дна або з перфорованим дном, виконані із плавучого еластичного матеріалу, при цьому на вертикальний кронштейн встановлено додатковий кронштейн, на якому закріплені із можливістю переміщення на гнучких елементах, зв'язаних з динамометром, плавучі елементи фіксації плечового пояса й рук.

2. Ванна за п. 1, яка відрізняється тим, що еластичне плавуче тіло виконано у вигляді гумового рукава, покритого оболонкою з пористої пластмаси або гуми.

3. Ванна за п. 1, яка відрізняється тим, що стінки ванни виконані із плавучого еластичного матеріалу у вигляді міцної пластмасової плівки.

4. Ванна за п. 1, яка відрізняється тим, що плавучі елементи фіксації плечового пояса виконані у вигляді нагрудного плавучого тіла із прикріпленими до нього з боків плавучими упорами для фіксації плечового пояса й рук.

5. Ванна за п. 1, яка відрізняється тим, що верхня частина й стінки ванни виконані знімними.

6. Ванна для підводного витягнення хребта в плавальних басейнах, що містить на стінці басейну вертикальний кронштейн, на якому розташована рухлива рама із сидінням і вантажем, елементи фіксації плечового пояса, стегновий ремінь, тазовий пояс, упор для ніг із закріпленою скобою, а також повітряний дзвін, з'єднаний з повітропроводом і пультом керування, на рухливій рамі закріплені подовжені боковини, які забезпечують можливість приймати різні лікувальні пози, яка відрізняється тим, що ванна з'єднана із трубопроводом теплої води для підтримки температури води у ванні, комфортної для тіла хворого, а верхня частина виконана у вигляді еластичного плавучого тіла, до якого прикріплені стінки ванни без дна або з перфорованим дном, виконані із плавучого еластичного матеріалу, при цьому на вертикальний кронштейн встановлено додатковий кронштейн, на якому закріплена із можливістю переміщення на гнучких елементах, зв'язаних з динамометром, петля Гліссона.

7. Ванна за п. 6, яка відрізняється тим, що еластичне плавуче тіло виконано у вигляді гумового рукава, покритого оболонкою з пористої пластмаси або гуми.

8. Ванна за п. 6, яка відрізняється тим, що стінки ванни виконані із плавучого еластичного матеріалу у вигляді міцної пластмасової плівки.

9. Ванна за п. 6, яка відрізняється тим, що верхня частина й стінки ванни виконані знімними.
