Курильний виріб із виконаним як цілісна деталь обмежувачем та камерою

Номер патенту: 95968

Опубліковано: 26.09.2011

Автори: Олегаріу Ракєл, Лі Сань, Браунштейн Майкл

Завантажити PDF файл.

Формула / Реферат

1. Курильний виріб, який включає в себе тютюновий пруток, фільтр та обідковий папір, який функціонально з'єднує згаданий фільтр зі згаданим тютюновим прутком, причому один із сегментів згаданого фільтра має канали, які визначають як потрібний опір просмоктуванню, так і перемішування головного струменя диму з повітрям, яке надходить через вентиляційні отвори.

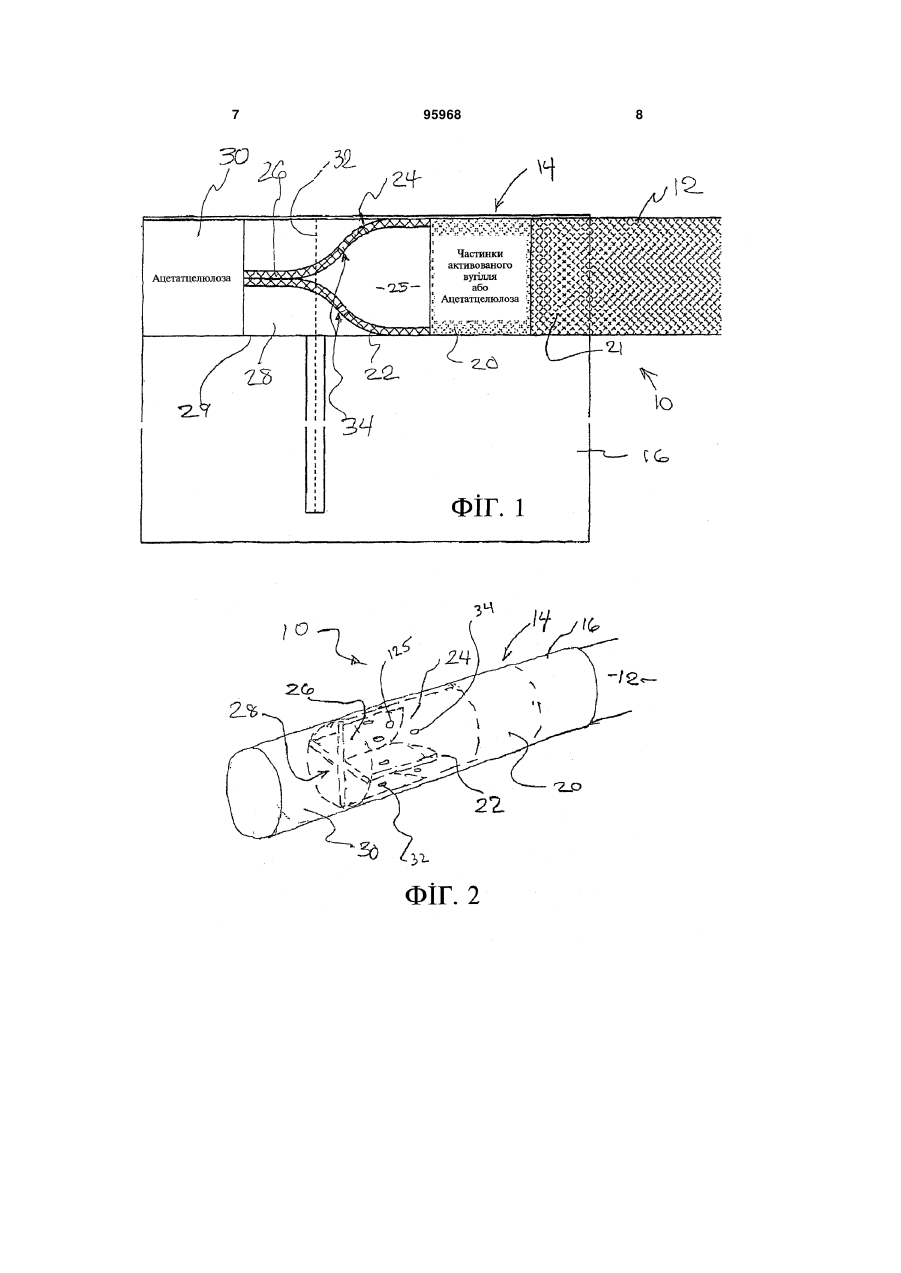

2. Курильний виріб за п. 1, який відрізняється тим, що згаданий один із сегментів фільтра має стиснуту з утворенням виїмок частину, виконану у формі зрізаного конуса частину, та тим, що зовнішні периферійні зони стиснутої з утворенням виїмок частини та виконаної у формі зрізаного конуса частини прилягають до обідкового паперу.

3. Курильний виріб за п. 2, у якому стиснута з утворенням виїмок частина має одну або більше стінок, які визначають одну або більше порожнин, а виконана у формі зрізаного конуса частина має один або більше каналів, причому кожний з каналів перебуває у гідравлічному зв'язку з однією з відповідних порожнин.

4. Курильний виріб за п. 3, який відрізняється тим, що вентиляційні отвори розташовані у згаданому фільтрі нижче за ходом диму від згаданих каналів та перебувають у гідравлічному зв'язку з однією або декількома зі згаданих порожнин.

5. Курильний виріб за п. 2, п. 3 або п. 4, який відрізняється тим, що стиснута з утворенням виїмок частина має чотири плоскі стінки, які визначають чотири порожнини, а виконана у формі зрізаного конуса частина має один або більше каналів, причому кожний з каналів перебуває у гідравлічному зв'язку з однією із відповідних порожнин.

6. Курильний виріб за будь-яким із попередніх пунктів, який відрізняється тим, що згаданий фільтр включає в себе розташовані вище за ходом диму та нижче за ходом диму пробки з фільтрувального матеріалу та порожнистий елемент між ними, причому порожнистий елемент має розташовану вище за ходом диму виконану у формі зрізаного конуса частину та розташовану нижче за ходом диму стиснуту з утворенням виїмок частину.

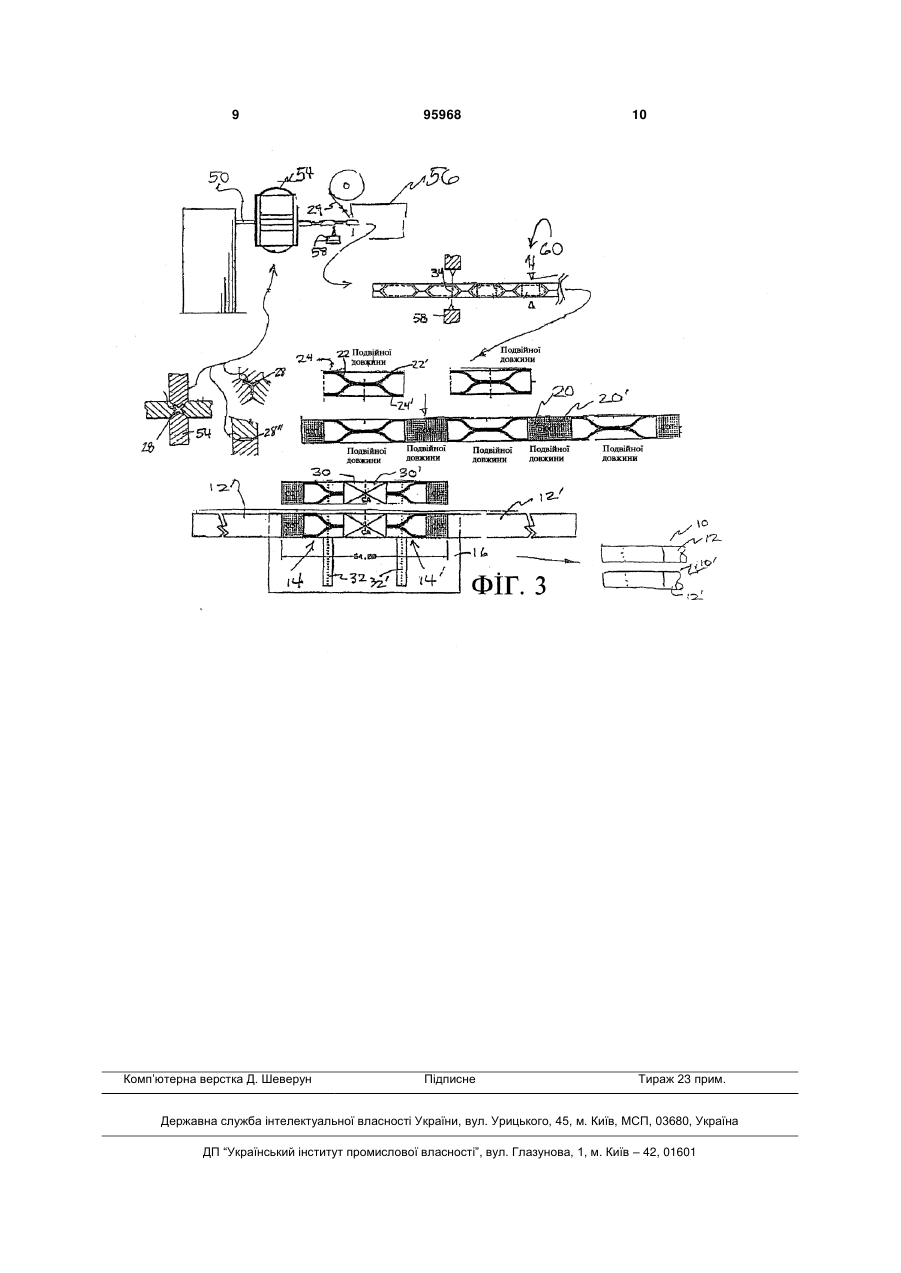

7. Спосіб виготовлення фільтра для курильного виробу, який включає:

повторюване виготовлення сегментів фільтра, які мають стиснуту з утворенням виїмок частину та виконану у формі зрізаного конуса частину;

розрізання згаданих сегментів фільтра на сегменти фільтра подвійної довжини;

з'єднування згаданих сегментів фільтра подвійної довжини з першими сегментами фільтра подвійної довжини;

розрізання згаданих сегментів фільтра подвійної довжини посередині для утворення окремих сегментів фільтра;

виконання у окремих сегментах фільтра каналів, які простягаються в осьовому напрямку для утворення гідравлічного зв'язку між згаданою стиснутою з утворенням виїмок частиною та виконаною у формі зрізаного конуса частиною;

з'єднування двох зі згаданих окремих сегментів фільтра з пробкою сегмента фільтра, який вставляють в рот, подвійної довжини для утворення здвоєних фільтрів так, щоб стиснуті з утворенням виїмок частини прилягали до пробок сегментів фільтра, які вставляють в рот, подвійної довжини;

прикріплювання з кінців тютюнових прутків згаданих здвоєних фільтрів; та

розрізання згаданих здвоєних фільтрів для утворення курильних виробів.

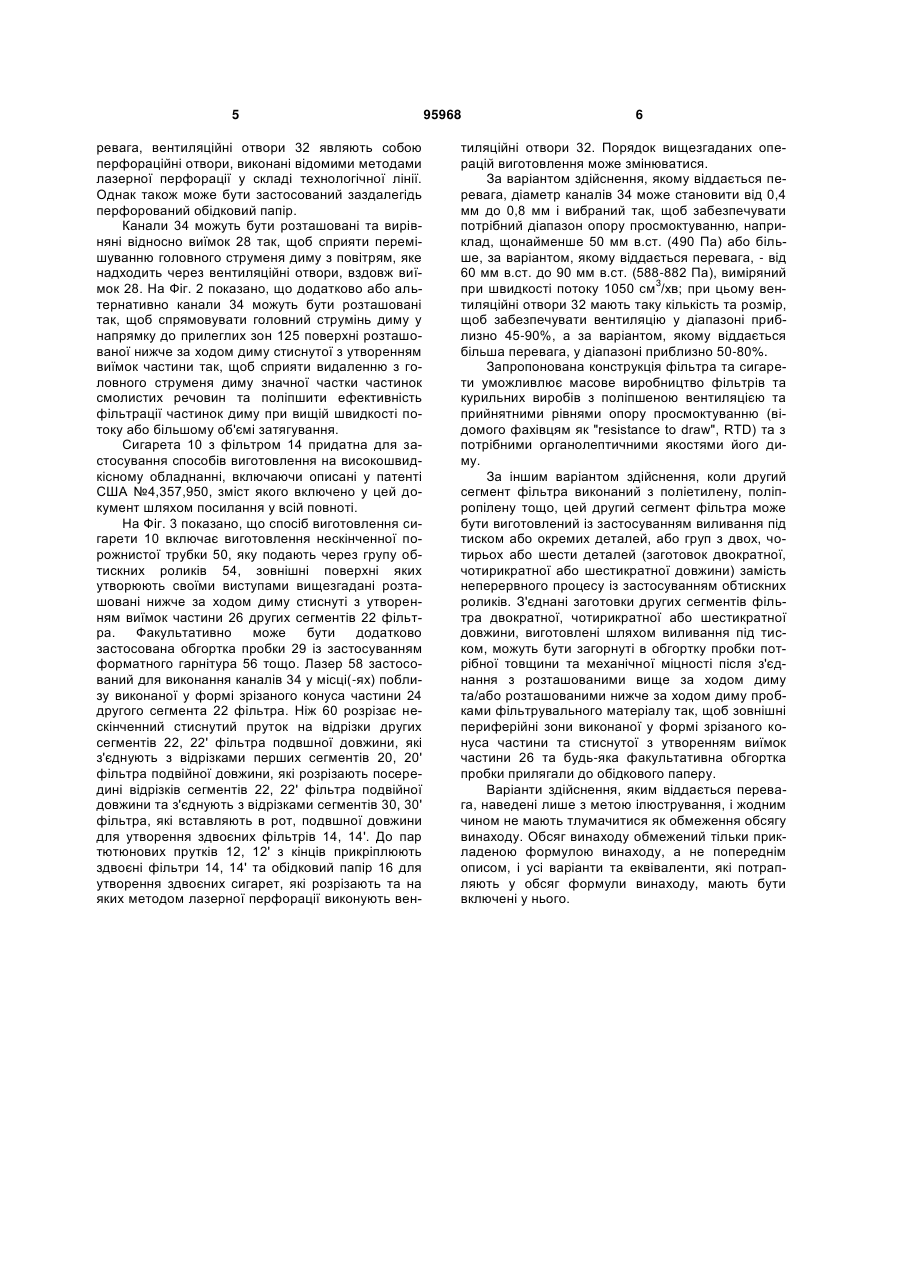

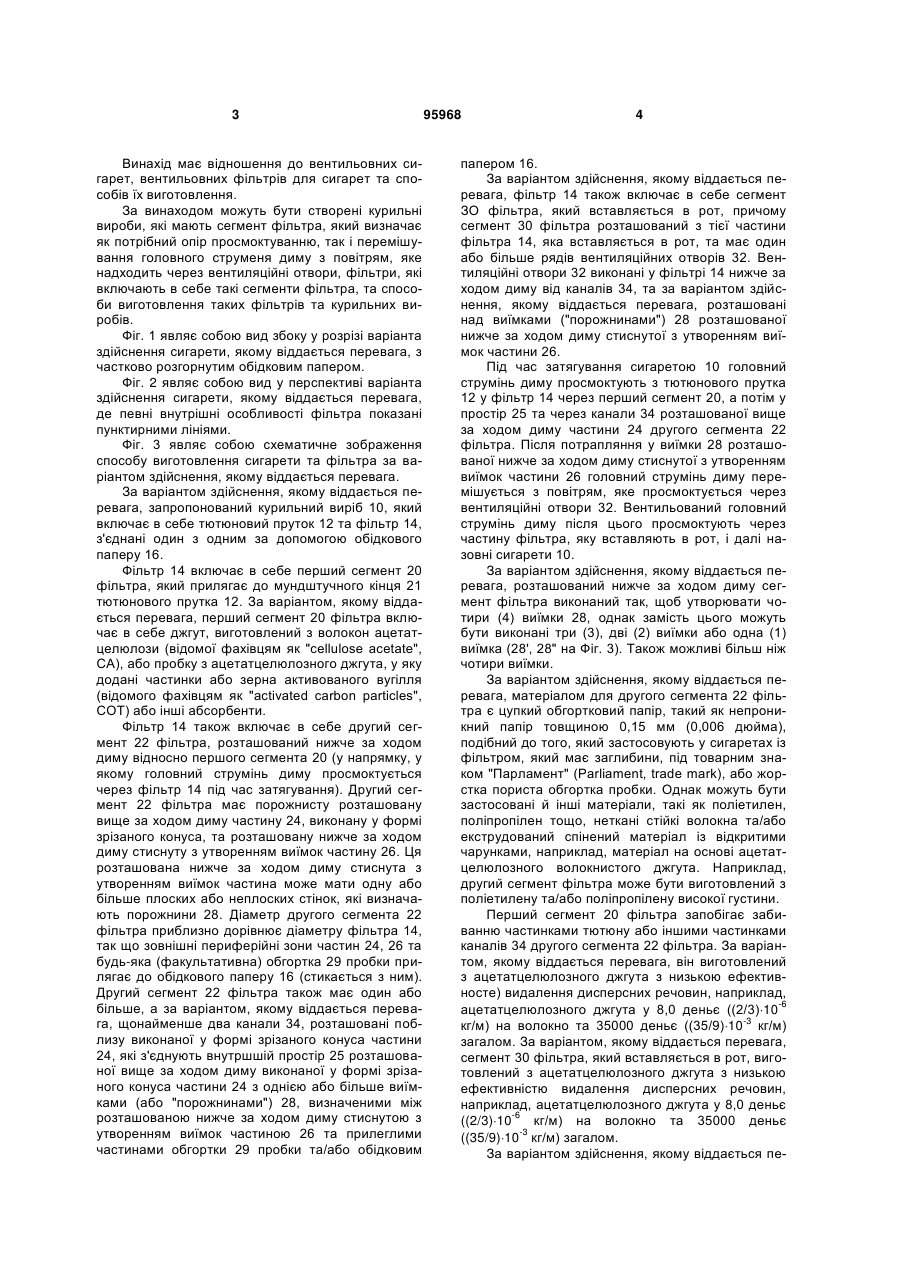

Текст

1. Курильний виріб, який включає в себе тютюновий пруток, фільтр та обідковий папір, який функціонально з'єднує згаданий фільтр зі згаданим тютюновим прутком, причому один із сегментів згаданого фільтра має канали, які визначають як потрібний опір просмоктуванню, так і перемішування головного струменя диму з повітрям, яке надходить через вентиляційні отвори. 2. Курильний виріб за п. 1, який відрізняється тим, що згаданий один із сегментів фільтра має стиснуту з утворенням виїмок частину, виконану у формі зрізаного конуса частину, та тим, що зовнішні периферійні зони стиснутої з утворенням виїмок частини та виконаної у формі зрізаного конуса частини прилягають до обідкового паперу. 3. Курильний виріб за п. 2, у якому стиснута з утворенням виїмок частина має одну або більше стінок, які визначають одну або більше порожнин, а виконана у формі зрізаного конуса частина має один або більше каналів, причому кожний з каналів перебуває у гідравлічному зв'язку з однією з відповідних порожнин. 4. Курильний виріб за п. 3, який відрізняється тим, що вентиляційні отвори розташовані у згаданому фільтрі нижче за ходом диму від згаданих каналів та перебувають у гідравлічному зв'язку з однією або декількома зі згаданих порожнин. 5. Курильний виріб за п. 2, п. 3 або п. 4, який відрізняється тим, що стиснута з утворенням виїмок 2 (19) 1 3 Винахід має відношення до вентильовних сигарет, вентильовних фільтрів для сигарет та способів їх виготовлення. За винаходом можуть бути створені курильні вироби, які мають сегмент фільтра, який визначає як потрібний опір просмоктуванню, так і перемішування головного струменя диму з повітрям, яке надходить через вентиляційні отвори, фільтри, які включають в себе такі сегменти фільтра, та способи виготовлення таких фільтрів та курильних виробів. Фіг. 1 являє собою вид збоку у розрізі варіанта здійснення сигарети, якому віддається перевага, з частково розгорнутим обідковим папером. Фіг. 2 являє собою вид у перспективі варіанта здійснення сигарети, якому віддається перевага, де певні внутрішні особливості фільтра показані пунктирними лініями. Фіг. 3 являє собою схематичне зображення способу виготовлення сигарети та фільтра за варіантом здійснення, якому віддається перевага. За варіантом здійснення, якому віддається перевага, запропонований курильний виріб 10, який включає в себе тютюновий пруток 12 та фільтр 14, з'єднані один з одним за допомогою обідкового паперу 16. Фільтр 14 включає в себе перший сегмент 20 фільтра, який прилягає до мундштучного кінця 21 тютюнового прутка 12. За варіантом, якому віддається перевага, перший сегмент 20 фільтра включає в себе джгут, виготовлений з волокон ацетатцелюлози (відомої фахівцям як "cellulose acetate", CA), або пробку з ацетатцелюлозного джгута, у яку додані частинки або зерна активованого вугілля (відомого фахівцям як "activated carbon particles", COT) або інші абсорбенти. Фільтр 14 також включає в себе другий сегмент 22 фільтра, розташований нижче за ходом диму відносно першого сегмента 20 (у напрямку, у якому головний струмінь диму просмоктується через фільтр 14 під час затягування). Другий сегмент 22 фільтра має порожнисту розташовану вище за ходом диму частину 24, виконану у формі зрізаного конуса, та розташовану нижче за ходом диму стиснуту з утворенням виїмок частину 26. Ця розташована нижче за ходом диму стиснута з утворенням виїмок частина може мати одну або більше плоских або неплоских стінок, які визначають порожнини 28. Діаметр другого сегмента 22 фільтра приблизно дорівнює діаметру фільтра 14, так що зовнішні периферійні зони частин 24, 26 та будь-яка (факультативна) обгортка 29 пробки прилягає до обідкового паперу 16 (стикається з ним). Другий сегмент 22 фільтра також має один або більше, а за варіантом, якому віддається перевага, щонайменше два канали 34, розташовані поблизу виконаної у формі зрізаного конуса частини 24, які з'єднують внутршшій простір 25 розташованої вище за ходом диму виконаної у формі зрізаного конуса частини 24 з однією або більше виїмками (або "порожнинами") 28, визначеними між розташованою нижче за ходом диму стиснутою з утворенням виїмок частиною 26 та прилеглими частинами обгортки 29 пробки та/або обідковим 95968 4 папером 16. За варіантом здійснення, якому віддається перевага, фільтр 14 також включає в себе сегмент ЗО фільтра, який вставляється в рот, причому сегмент 30 фільтра розташований з тієї частини фільтра 14, яка вставляється в рот, та має один або більше рядів вентиляційних отворів 32. Вентиляційні отвори 32 виконані у фільтрі 14 нижче за ходом диму від каналів 34, та за варіантом здійснення, якому віддається перевага, розташовані над виїмками ("порожнинами") 28 розташованої нижче за ходом диму стиснутої з утворенням виїмок частини 26. Під час затягування сигаретою 10 головний струмінь диму просмоктують з тютюнового прутка 12 у фільтр 14 через перший сегмент 20, а потім у простір 25 та через канали 34 розташованої вище за ходом диму частини 24 другого сегмента 22 фільтра. Після потрапляння у виїмки 28 розташованої нижче за ходом диму стиснутої з утворенням виїмок частини 26 головний струмінь диму перемішується з повітрям, яке просмоктується через вентиляційні отвори 32. Вентильований головний струмінь диму після цього просмоктують через частину фільтра, яку вставляють в рот, і далі назовні сигарети 10. За варіантом здійснення, якому віддається перевага, розташований нижче за ходом диму сегмент фільтра виконаний так, щоб утворювати чотири (4) виїмки 28, однак замість цього можуть бути виконані три (3), дві (2) виїмки або одна (1) виїмка (28', 28" на Фіг. 3). Також можливі більш ніж чотири виїмки. За варіантом здійснення, якому віддається перевага, матеріалом для другого сегмента 22 фільтра є цупкий обгортковий папір, такий як непроникний папір товщиною 0,15 мм (0,006 дюйма), подібний до того, який застосовують у сигаретах із фільтром, який має заглибини, під товарним знаком "Парламент" (Parliament, trade mark), або жорстка пориста обгортка пробки. Однак можуть бути застосовані й інші матеріали, такі як поліетилен, поліпропілен тощо, неткані стійкі волокна та/або екструдований спінений матеріал із відкритими чарунками, наприклад, матеріал на основі ацетатцелюлозного волокнистого джгута. Наприклад, другий сегмент фільтра може бути виготовлений з поліетилену та/або поліпропілену високої густини. Перший сегмент 20 фільтра запобігає забиванню частинками тютюну або іншими частинками каналів 34 другого сегмента 22 фільтра. За варіантом, якому віддається перевага, він виготовлений з ацетатцелюлозного джгута з низькою ефективносте) видалення дисперсних речовин, наприклад, -6 ацетатцелюлозного джгута у 8,0 деньє ((2/3)10 -3 кг/м) на волокно та 35000 деньє ((35/9)10 кг/м) загалом. За варіантом, якому віддається перевага, сегмент 30 фільтра, який вставляється в рот, виготовлений з ацетатцелюлозного джгута з низькою ефективністю видалення дисперсних речовин, наприклад, ацетатцелюлозного джгута у 8,0 деньє -6 ((2/3)10 кг/м) на волокно та 35000 деньє -3 ((35/9)10 кг/м) загалом. За варіантом здійснення, якому віддається пе 5 ревага, вентиляційні отвори 32 являють собою перфораційні отвори, виконані відомими методами лазерної перфорації у складі технологічної лінії. Однак також може бути застосований заздалегідь перфорований обідковий папір. Канали 34 можуть бути розташовані та вирівняні відносно виїмок 28 так, щоб сприяти перемішуванню головного струменя диму з повітрям, яке надходить через вентиляційні отвори, вздовж виїмок 28. На Фіг. 2 показано, що додатково або альтернативно канали 34 можуть бути розташовані так, щоб спрямовувати головний струмінь диму у напрямку до прилеглих зон 125 поверхні розташованої нижче за ходом диму стиснутої з утворенням виїмок частини так, щоб сприяти видаленню з головного струменя диму значної частки частинок смолистих речовин та поліпшити ефективність фільтрації частинок диму при вищій швидкості потоку або більшому об'ємі затягування. Сигарета 10 з фільтром 14 придатна для застосування способів виготовлення на високошвидкісному обладнанні, включаючи описані у патенті США №4,357,950, зміст якого включено у цей документ шляхом посилання у всій повноті. На Фіг. 3 показано, що спосіб виготовлення сигарети 10 включає виготовлення нескінченної порожнистої трубки 50, яку подають через групу обтискних роликів 54, зовнішні поверхні яких утворюють своїми виступами вищезгадані розташовані нижче за ходом диму стиснуті з утворенням виїмок частини 26 других сегментів 22 фільтра. Факультативно може бути додатково застосована обгортка пробки 29 із застосуванням форматного гарнітура 56 тощо. Лазер 58 застосований для виконання каналів 34 у місці(-ях) поблизу виконаної у формі зрізаного конуса частини 24 другого сегмента 22 фільтра. Ніж 60 розрізає нескінченний стиснутий пруток на відрізки других сегментів 22, 22' фільтра подвшної довжини, які з'єднують з відрізками перших сегментів 20, 20' фільтра подвійної довжини, які розрізають посередині відрізків сегментів 22, 22' фільтра подвійної довжини та з'єднують з відрізками сегментів 30, 30' фільтра, які вставляють в рот, подвшної довжини для утворення здвоєних фільтрів 14, 14'. До пар тютюнових прутків 12, 12' з кінців прикріплюють здвоєні фільтри 14, 14' та обідковий папір 16 для утворення здвоєних сигарет, які розрізають та на яких методом лазерної перфорації виконують вен 95968 6 тиляційні отвори 32. Порядок вищезгаданих операцій виготовлення може змінюватися. За варіантом здійснення, якому віддається перевага, діаметр каналів 34 може становити від 0,4 мм до 0,8 мм і вибраний так, щоб забезпечувати потрібний діапазон опору просмоктуванню, наприклад, щонайменше 50 мм в.ст. (490 Па) або більше, за варіантом, якому віддається перевага, - від 60 мм в.ст. до 90 мм в.ст. (588-882 Па), виміряний 3 при швидкості потоку 1050 см /хв; при цьому вентиляційні отвори 32 мають таку кількість та розмір, щоб забезпечувати вентиляцію у діапазоні приблизно 45-90%, а за варіантом, якому віддається більша перевага, у діапазоні приблизно 50-80%. Запропонована конструкція фільтра та сигарети уможливлює масове виробництво фільтрів та курильних виробів з поліпшеною вентиляцією та прийнятними рівнями опору просмоктуванню (відомого фахівцям як "resistance to draw", RTD) та з потрібними органолептичними якостями його диму. За іншим варіантом здійснення, коли другий сегмент фільтра виконаний з поліетилену, поліпропілену тощо, цей другий сегмент фільтра може бути виготовлений із застосуванням виливання під тиском або окремих деталей, або груп з двох, чотирьох або шести деталей (заготовок двократної, чотирикратної або шестикратної довжини) замість неперервного процесу із застосуванням обтискних роликів. З'єднані заготовки других сегментів фільтра двократної, чотирикратної або шестикратної довжини, виготовлені шляхом виливання під тиском, можуть бути загорнуті в обгортку пробки потрібної товщини та механічної міцності після з'єднання з розташованими вище за ходом диму та/або розташованими нижче за ходом диму пробками фільтрувального матеріалу так, щоб зовнішні периферійні зони виконаної у формі зрізаного конуса частини та стиснутої з утворенням виїмок частини 26 та будь-яка факультативна обгортка пробки прилягали до обідкового паперу. Варіанти здійснення, яким віддається перевага, наведені лише з метою ілюстрування, і жодним чином не мають тлумачитися як обмеження обсягу винаходу. Обсяг винаходу обмежений тільки прикладеною формулою винаходу, а не попереднім описом, і усі варіанти та еквіваленти, які потрапляють у обсяг формули винаходу, мають бути включені у нього. 7 95968 8 9 Комп’ютерна верстка Д. Шеверун 95968 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Smoking article with single piece restrictor and chamber

Автори англійською

Braynshteyn, Michael, Li, San, Olegario, Raquel

Назва патенту російською

Курительное изделие с выполненным как целостная деталь ограничителем и камерой

Автори російською

Браунштейн Майкл, Ли Сань, Олегарио Ракел

МПК / Мітки

МПК: A24D 3/04

Мітки: курильний, обмежувачем, виконаним, камерою, цілісна, деталь, виріб
