Модульний багатофункціональний ріжучий інструмент

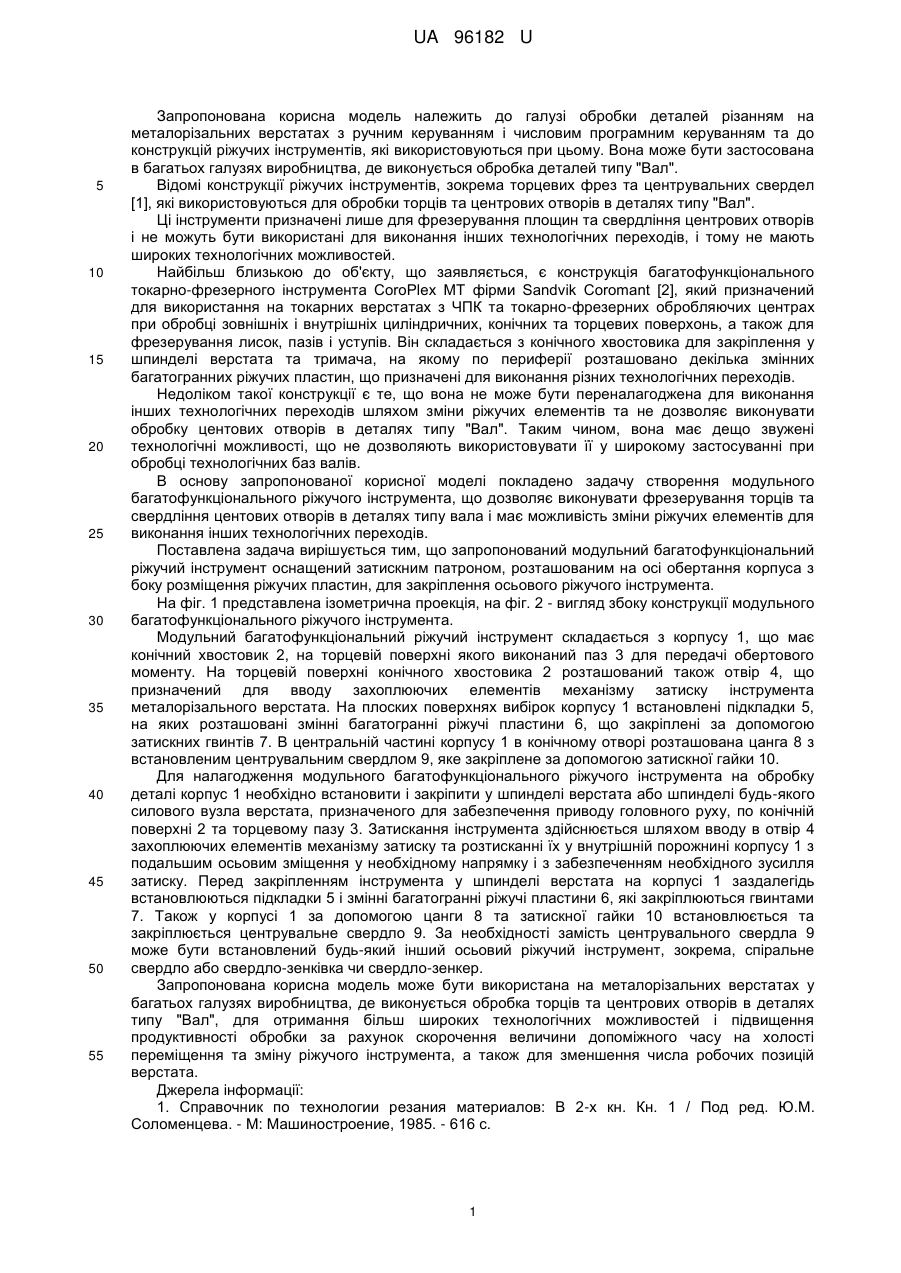

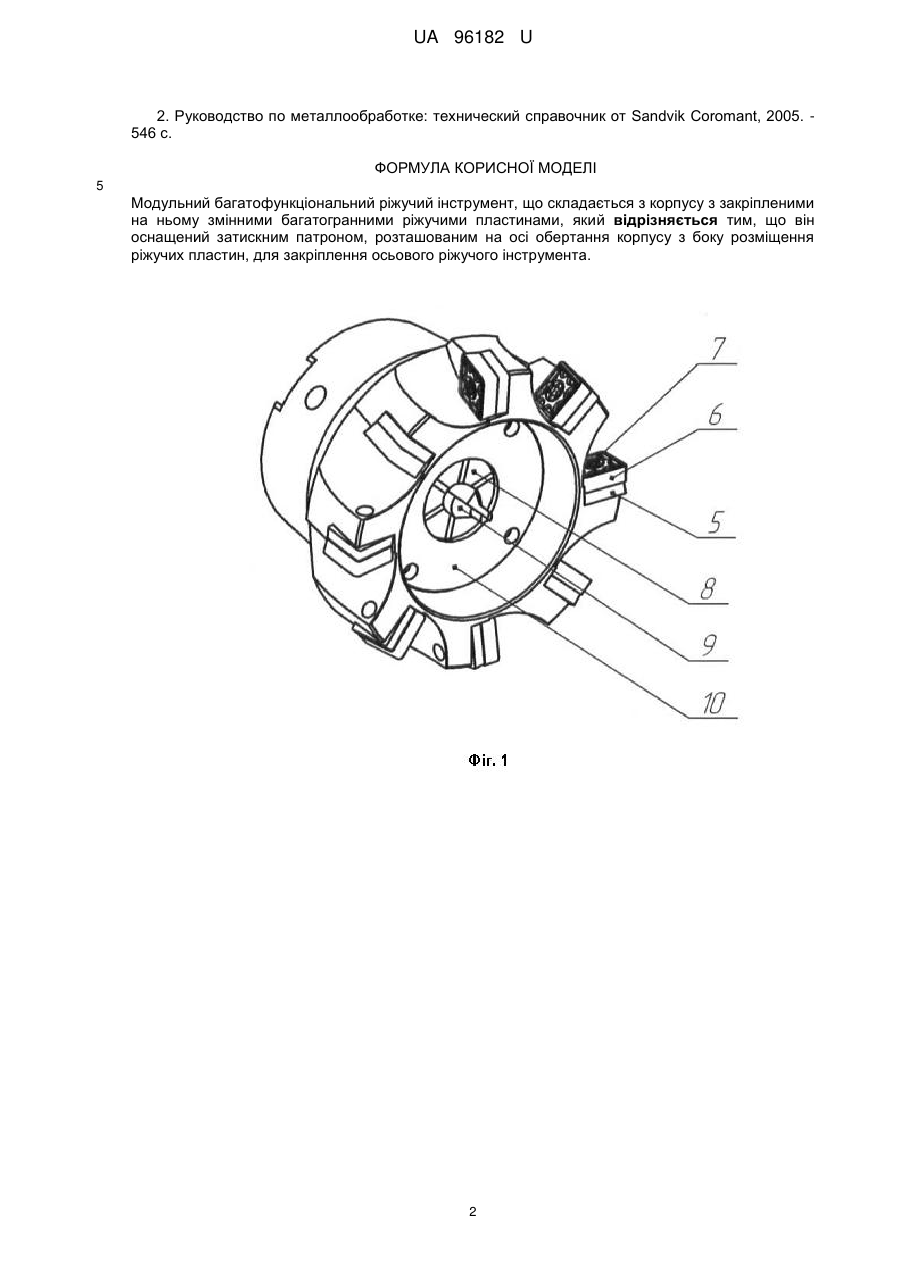

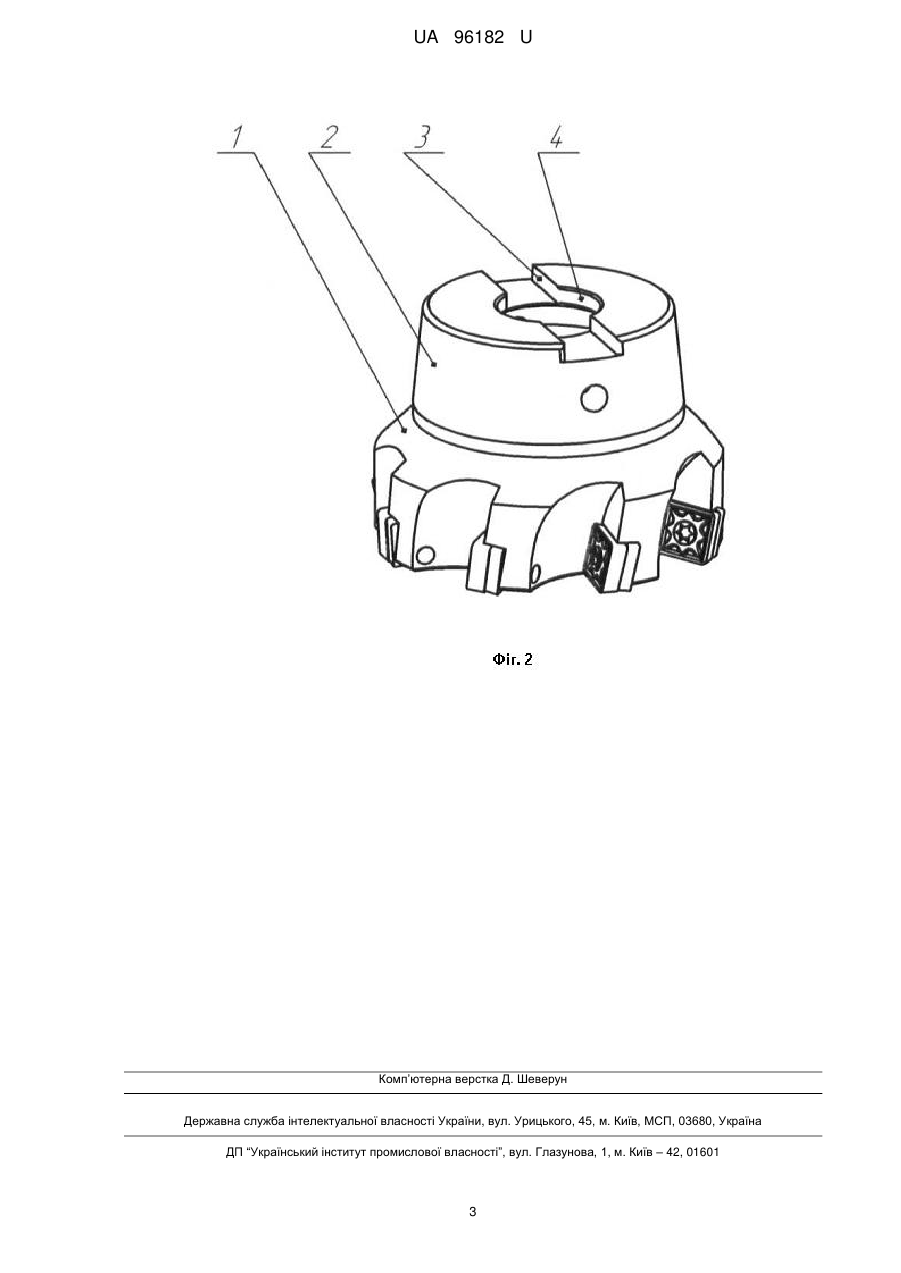

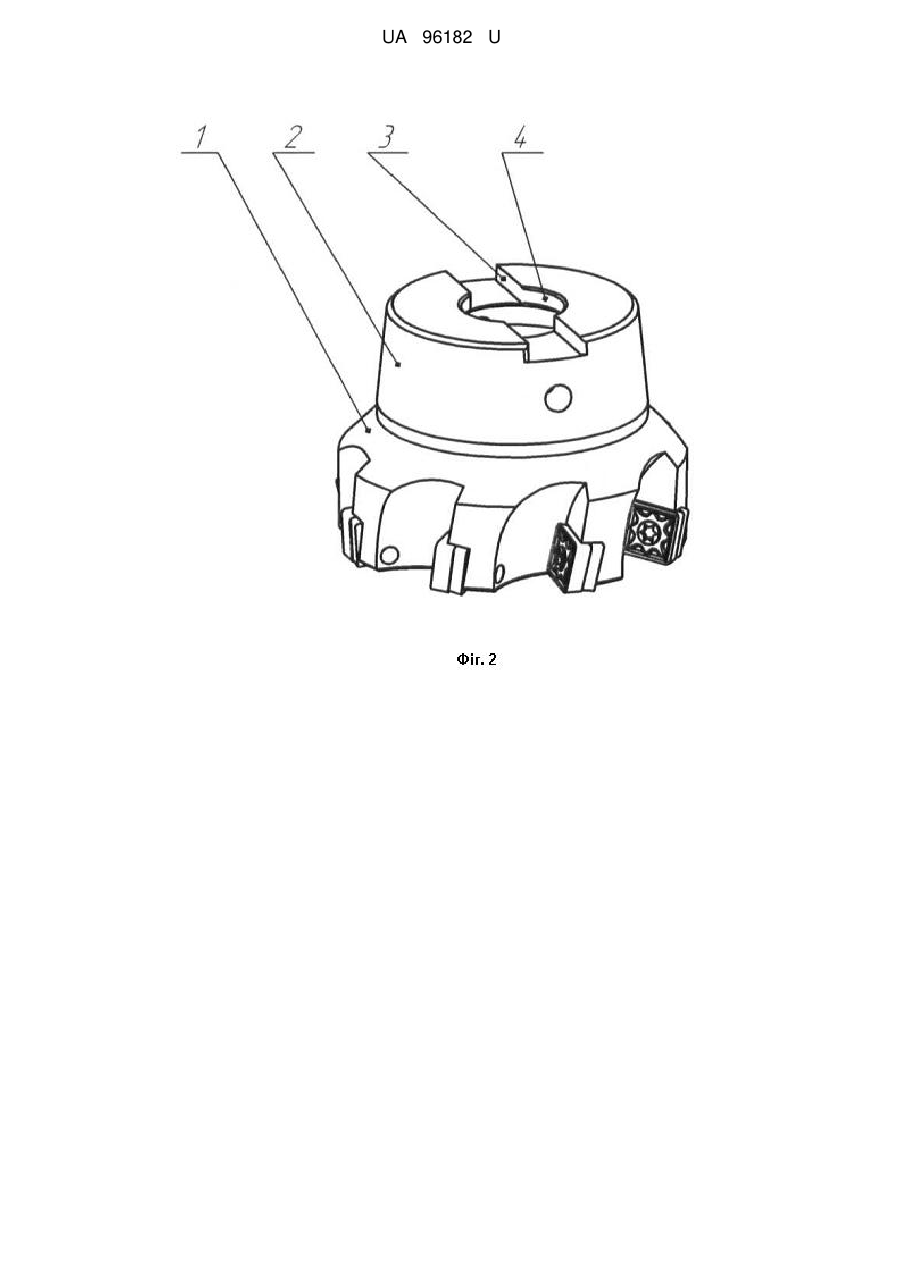

Реферат: UA 96182 U UA 96182 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі обробки деталей різанням на металорізальних верстатах з ручним керуванням і числовим програмним керуванням та до конструкцій ріжучих інструментів, які використовуються при цьому. Вона може бути застосована в багатьох галузях виробництва, де виконується обробка деталей типу "Вал". Відомі конструкції ріжучих інструментів, зокрема торцевих фрез та центрувальних свердел [1], які використовуються для обробки торців та центрових отворів в деталях типу "Вал". Ці інструменти призначені лише для фрезерування площин та свердління центрових отворів і не можуть бути використані для виконання інших технологічних переходів, і тому не мають широких технологічних можливостей. Найбільш близькою до об'єкту, що заявляється, є конструкція багатофункціонального токарно-фрезерного інструмента CoroPlex MT фірми Sandvik Coromant [2], який призначений для використання на токарних верстатах з ЧПК та токарно-фрезерних обробляючих центрах при обробці зовнішніх і внутрішніх циліндричних, конічних та торцевих поверхонь, а також для фрезерування лисок, пазів і уступів. Він складається з конічного хвостовика для закріплення у шпинделі верстата та тримача, на якому по периферії розташовано декілька змінних багатогранних ріжучих пластин, що призначені для виконання різних технологічних переходів. Недоліком такої конструкції є те, що вона не може бути переналагоджена для виконання інших технологічних переходів шляхом зміни ріжучих елементів та не дозволяє виконувати обробку центових отворів в деталях типу "Вал". Таким чином, вона має дещо звужені технологічні можливості, що не дозволяють використовувати її у широкому застосуванні при обробці технологічних баз валів. В основу запропонованої корисної моделі покладено задачу створення модульного багатофункціонального ріжучого інструмента, що дозволяє виконувати фрезерування торців та свердління центових отворів в деталях типу вала і має можливість зміни ріжучих елементів для виконання інших технологічних переходів. Поставлена задача вирішується тим, що запропонований модульний багатофункціональний ріжучий інструмент оснащений затискним патроном, розташованим на осі обертання корпуса з боку розміщення ріжучих пластин, для закріплення осьового ріжучого інструмента. На фіг. 1 представлена ізометрична проекція, на фіг. 2 - вигляд збоку конструкції модульного багатофункціонального ріжучого інструмента. Модульний багатофункціональний ріжучий інструмент складається з корпусу 1, що має конічний хвостовик 2, на торцевій поверхні якого виконаний паз 3 для передачі обертового моменту. На торцевій поверхні конічного хвостовика 2 розташований також отвір 4, що призначений для вводу захоплюючих елементів механізму затиску інструмента металорізального верстата. На плоских поверхнях вибірок корпусу 1 встановлені підкладки 5, на яких розташовані змінні багатогранні ріжучі пластини 6, що закріплені за допомогою затискних гвинтів 7. В центральній частині корпусу 1 в конічному отворі розташована цанга 8 з встановленим центрувальним свердлом 9, яке закріплене за допомогою затискної гайки 10. Для налагодження модульного багатофункціонального ріжучого інструмента на обробку деталі корпус 1 необхідно встановити і закріпити у шпинделі верстата або шпинделі будь-якого силового вузла верстата, призначеного для забезпечення приводу головного руху, по конічній поверхні 2 та торцевому пазу 3. Затискання інструмента здійснюється шляхом вводу в отвір 4 захоплюючих елементів механізму затиску та розтисканні їх у внутрішній порожнині корпусу 1 з подальшим осьовим зміщення у необхідному напрямку і з забезпеченням необхідного зусилля затиску. Перед закріпленням інструмента у шпинделі верстата на корпусі 1 заздалегідь встановлюються підкладки 5 і змінні багатогранні ріжучі пластини 6, які закріплюються гвинтами 7. Також у корпусі 1 за допомогою цанги 8 та затискної гайки 10 встановлюється та закріплюється центрувальне свердло 9. За необхідності замість центрувального свердла 9 може бути встановлений будь-який інший осьовий ріжучий інструмент, зокрема, спіральне свердло або свердло-зенківка чи свердло-зенкер. Запропонована корисна модель може бути використана на металорізальних верстатах у багатьох галузях виробництва, де виконується обробка торців та центрових отворів в деталях типу "Вал", для отримання більш широких технологічних можливостей і підвищення продуктивності обробки за рахунок скорочення величини допоміжного часу на холості переміщення та зміну ріжучого інструмента, а також для зменшення числа робочих позицій верстата. Джерела інформації: 1. Справочник по технологии резания материалов: В 2-х кн. Кн. 1 / Под ред. Ю.М. Соломенцева. - М: Машиностроение, 1985. - 616 с. 1 UA 96182 U 2. Руководство по металлообработке: технический справочник от Sandvik Coromant, 2005. 546 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Модульний багатофункціональний ріжучий інструмент, що складається з корпусу з закріпленими на ньому змінними багатогранними ріжучими пластинами, який відрізняється тим, що він оснащений затискним патроном, розташованим на осі обертання корпусу з боку розміщення ріжучих пластин, для закріплення осьового ріжучого інструмента. 2 UA 96182 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
